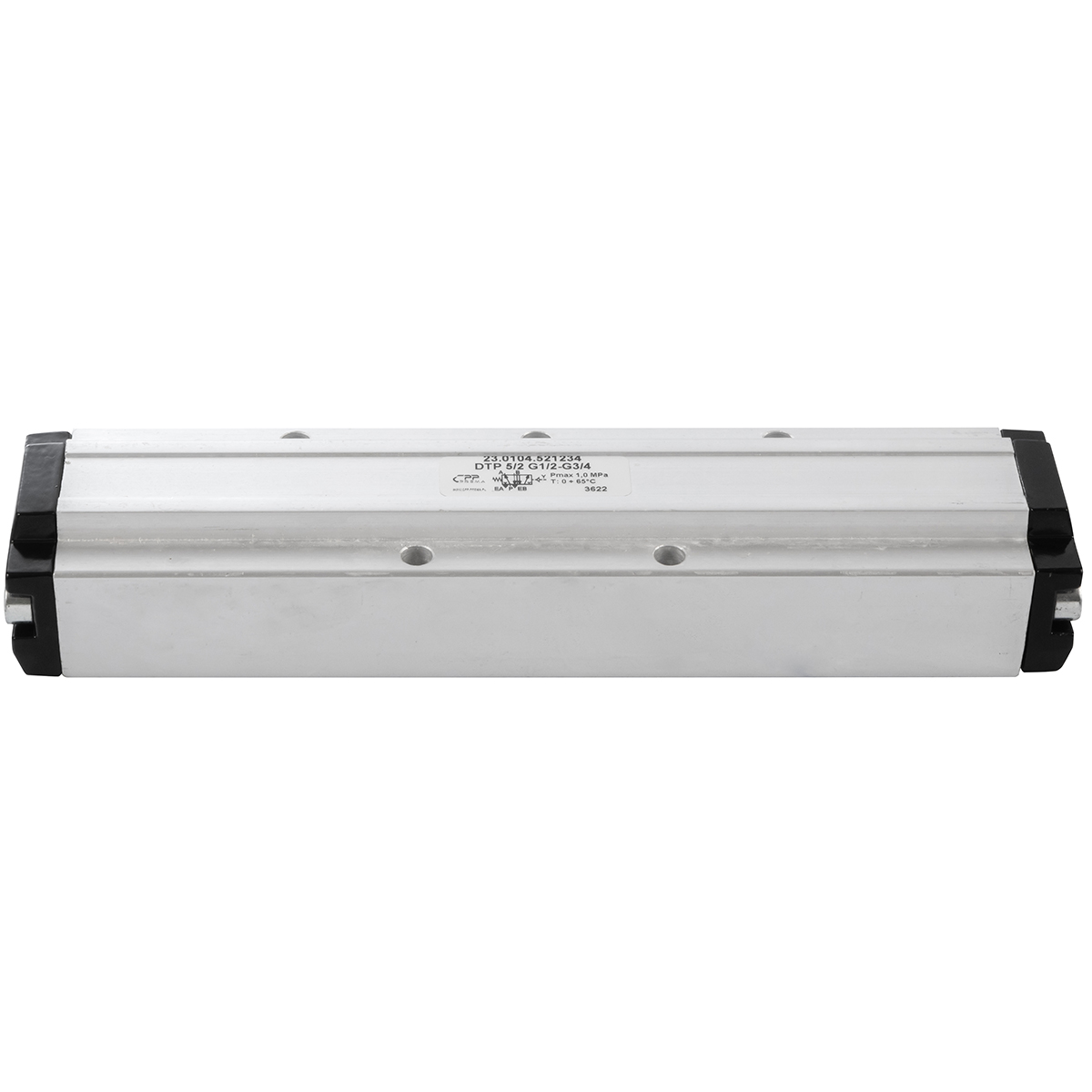

23.0104.521234 - Zawór sterowany pneumatycznie DTP 5/2 G1/2-3/4 NC monostabilny powrót sprężyną(zasilany płytowo)

Funkcja Zaworu

5/2

Gwint Przyłączy

G1/2 - G3/4

Seria

DTP

Ilość Przyłączy

Rodzaj Przyłączy

Płytowo

Rodzaj Sterowania

Pneumatycznie

Ilość Sygnałów Sterujących

Jednostronnie - Powrót Sprężyną

Pozycja Stabilna

Monostabilny

Ilość Wyjść

Maksymalny Przepływ

350 [m3/h] / 5850 [l/min]

ATEX

NIE

Waga towaru (kg)

1,401

Długość towaru (metr)

0,224

Szerokość towaru (metr)

0,052

Głębokość towaru (metr)

0,035

Parametr techniczny 1

Pmax 1,0 MPa

Parametr techniczny 2

T: 0 ÷ 65°C

Waga towaru brutto (kg)

1,551

Waga opakowania (kg)

0,15

Okres gwarancji

12 miesięcy

Zdolności produkcyjne (w drodze)

0 szt

G1/2-G3/4

73 mm

224 mm

52 mm

104 mm

52 mm

104 mm

144 mm

40 mm

Mxl

M6x40-5szt mm

592,00 zł netto

728,16 zł brutto

W sprawie indywidualnych wycen prosimy o kontakt.

Nota prawna

Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.

Stan
magazynowy

2 szt 24 godz.

Zdolności
produkcyjne

0 szt na zamówienie

Potrzebujesz pomocy technicznej?

Zadzwoń: +48 41 361 95 24

E-mail: sklep@cpp-prema.pl

OPIS PRODUKTU

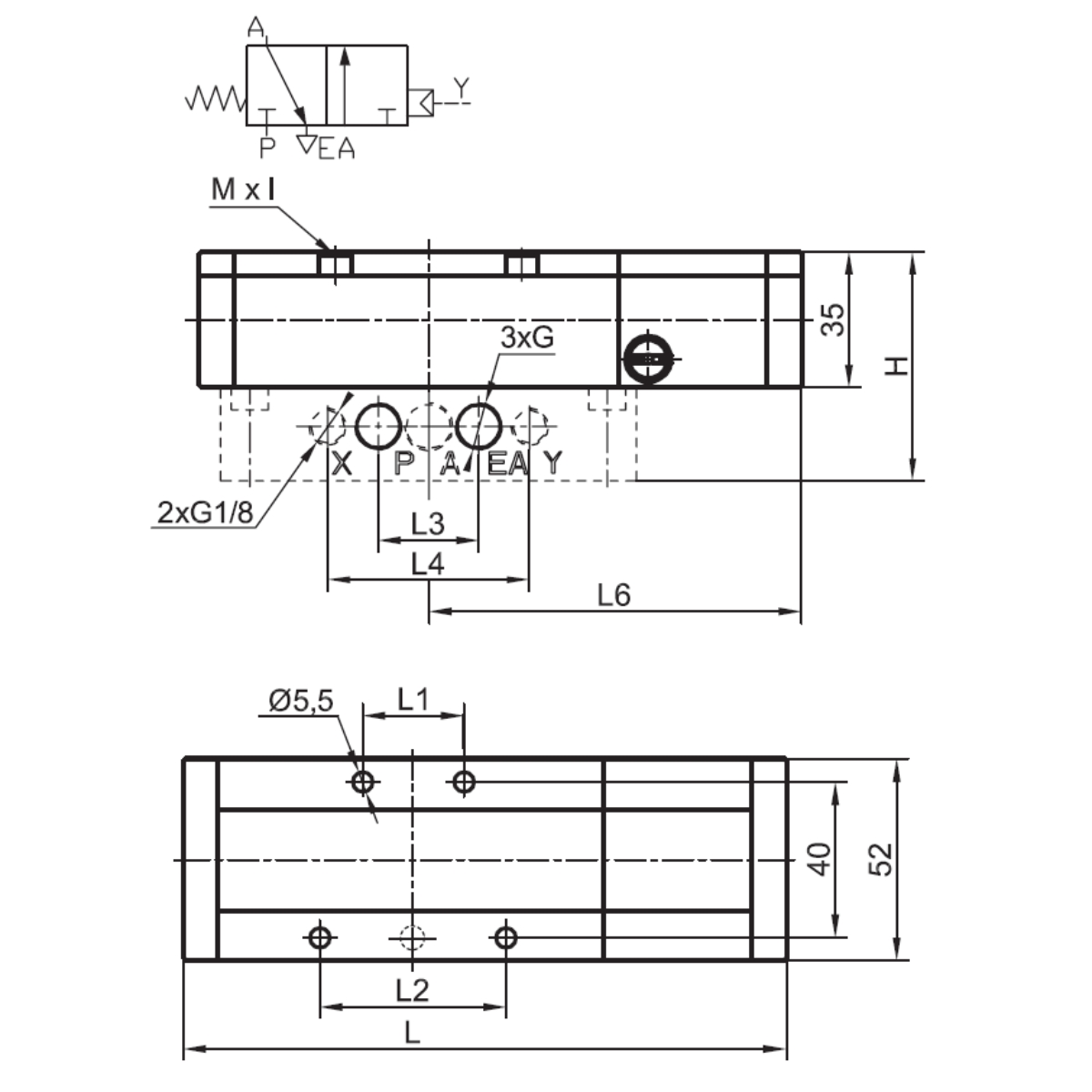

Zawór sterowany pneumatycznie DTP 5/2 G1/2-3/4 NC monostabilny powrót sprężyną(zasilany płytowo). Dla tego wykonania funkcję określono jako 5/2. Najważniejsze cechy zapisane dla tej wersji to: funkcja zaworu – 5/2; gwint przyłączy – G1/2 - G3/4; seria – DTP; liczba przyłączy – 5; rodzaj przyłączy – płytowo; rodzaj sterowania – pneumatycznie; liczba sygnałów sterujących – jednostronnie - powrót sprężyną; pozycja stabilna – monostabilny; liczba wyjść – 2; maksymalny przepływ – 350 m3/h / 5850 l/min; ATEX – nie. Uzupełniające parametry robocze: Pmax 1,0 MPa; T: 0 ÷ 65°C. Wymiary oznaczone na rysunku producenta: G – G1/2-g3/4; H – 73 mm; L – 224 mm; L1 – 52 mm; L2 – 104 mm; L3 – 52 mm; L4 – 104 mm; L5 – 144 mm; h – 40 mm; Mxl – M6×40-5szt mm. Element może współpracować z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy należy rozpatrywać łącznie. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem działania maszyny. Decyzję o doborze należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przy wyborze trzeba porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol funkcjonowania należy traktować jako wiążące. Schemat funkcjonalny i oznaczenia portów trzeba porównać z wymaganym przebiegiem sygnałów oraz kierunkiem przepływu w każdym stanie pracy. Po montażu trzeba wykonać próbę szczelności i sprawdzić wszystkie przewidziane stany zaworu w kontrolowanym cyklu. Porty powinno się podłączyć zgodnie z oznaczeniami, dbając o czystość kanałów i nie dopuszczając materiału uszczelniającego do drogi przepływu. Przewody należy podłączyć tak, aby nie przenosiły naprężeń na korpus, a przed uruchomieniem usunąć z trasy pneumatycznej pozostałości po pracach montażowych. Podczas montażu narzędzia powinno się przykładać tylko do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Jakość medium i zanieczyszczenia w układzie mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. W czasie pracy należy obserwować czas przełączenia, stabilność stanu oraz zachowanie odbiornika po pojawieniu się i zaniku sygnału sterującego. Brak stabilnego przełączania, opóźniona odpowiedź lub wyciek są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. Dobierany element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Przed obsługą zaworu należy odpowietrzyć obwód i zabezpieczyć odbiorniki przed ruchem wywołanym energią pozostałą w zespole pneumatycznym. Po każdej ingerencji powinno się odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach.
