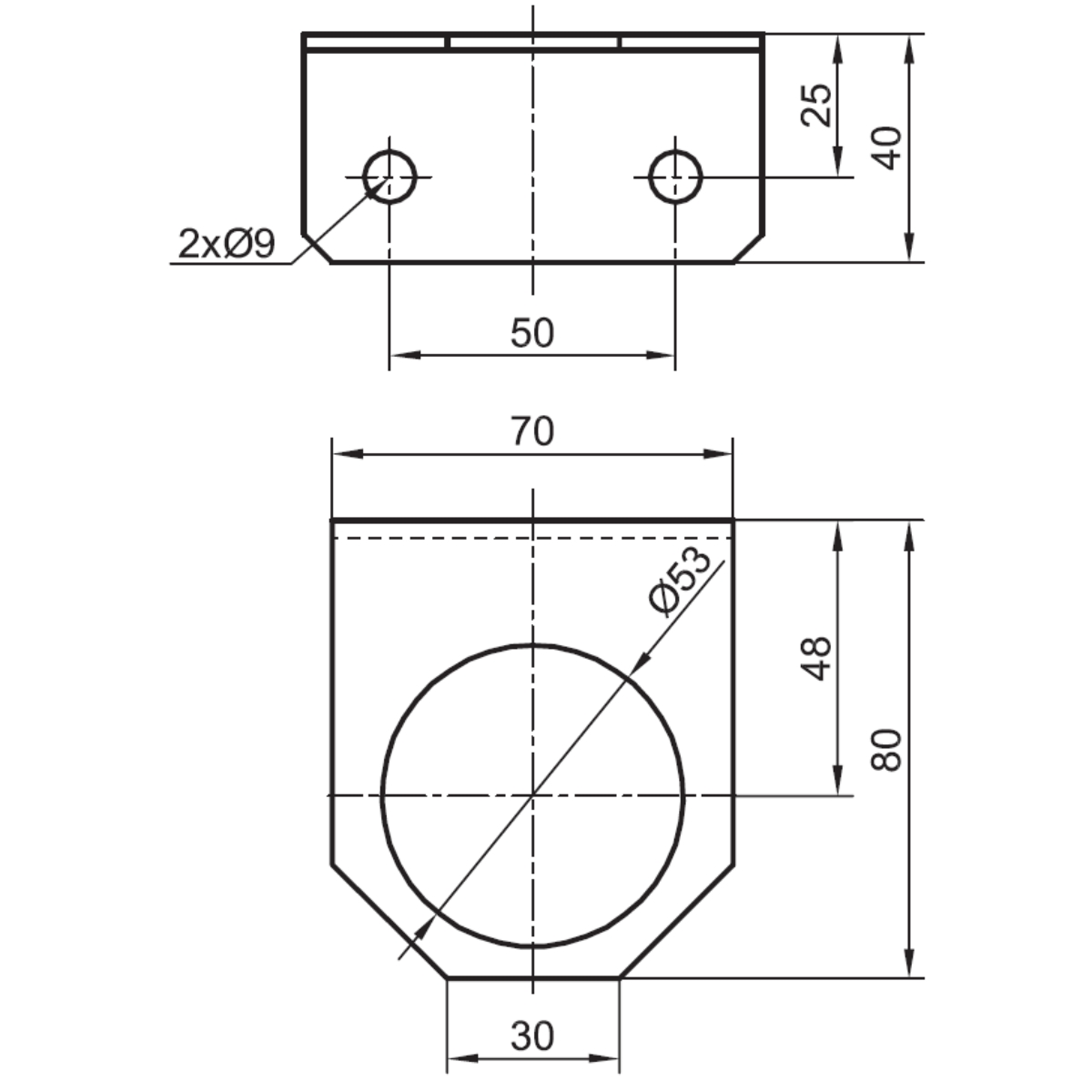

50.0504.12.01 - Uchwyt zaworu redukcyjnego / filtroreduktora CLASSIC G1/2 - G3/4 kątownik

Uchwyt zaworu redukcyjnego / filtroreduktora CLASSIC G1/2 - G3/4 kątownik. Opis producenta uzupełnia tę charakterystykę: Uchwyt do zaworu redukcyjnego. Najważniejsze cechy zapisane dla tej wersji to: seria – CLASSIC; gwint przyłączy – G1/2; maksymalny przepływ – 250 m3/h / 4165 l/min; sposób montażu – pulpitowo; ATEX – nie; wykonanie specjalne – nie. Element służy do mechanicznego zamocowania lub połączenia zgodnego podzespołu w układzie maszyny. Prawidłowo dobrany osprzęt przekazuje obciążenie zgodnie z geometrią zespołu i nie powinien wprowadzać dodatkowych sił bocznych do mechanizmu. Jego zadaniem jest zapewnienie geometrii mocowania wynikającej z konstrukcji części połączonych. Przed montażem powinno się sprawdzić zakres ruchu, dostęp do łączników oraz możliwość bezkolizyjnej obsługi całego zespołu. Zgodność należy potwierdzić na podstawie serii, wielkości i wymiarów montażowych, ponieważ podobny kształt nie gwarantuje poprawnego dopasowania. Rodzaj gwintu, rozstaw otworów i geometria części muszą odpowiadać współpracującemu podzespołowi oraz planowanemu kierunkowi ruchu. Każdą zmianę sposobu wykorzystania produktu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Decyzję o doborze należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przed wyborem wykonania dobrze jest porównać wszystkie cechy sąsiednich części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Montaż należy wykonywać po odłączeniu źródeł energii, oczyszczeniu części sąsiednich i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Część należy osadzić bez wymuszania położenia i bez wprowadzania niewspółosiowości do współpracującego mechanizmu. Połączenia śrubowe należy zabezpieczyć w sposób odpowiedni dla warunków pracy, a po złożeniu sprawdzić swobodę pełnego zakresu ruchu. Łączniki należy dokręcać równomiernie i zabezpieczyć stosownie do warunków pracy, bez odkształcania mocowanego elementu. Narzędzia trzeba przykładać wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Po każdej ingerencji w instalację powinno się wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. W czasie eksploatacji należy kontrolować poluzowanie, odkształcenia i ślady nierównomiernego obciążenia. Pojawienie się luzu lub kolizji wymaga zatrzymania mechanizmu i ustalenia przyczyny przed dalszą pracą. Po demontażu należy ocenić stan otworów, gwintów i powierzchni przylegania, a zużyte elementy mocujące wymienić na zgodne wykonanie. Przy obsłudze okresowej należy sprawdzić połączenia śrubowe, otwory, sworznie i powierzchnie przylegania oraz wymienić części z widocznym zużyciem. Przed rozłączeniem zespołu powinno się usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
