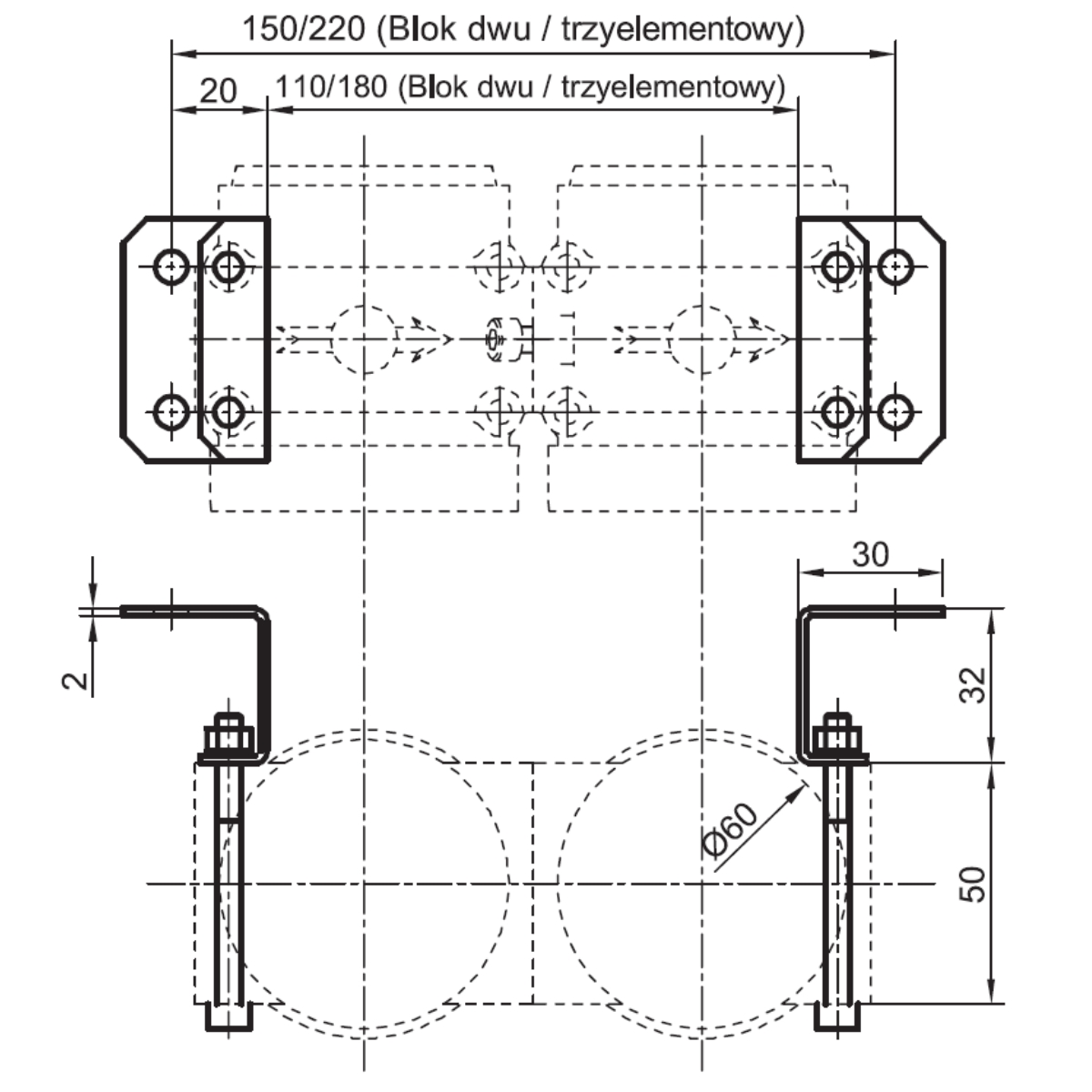

50.0504.12.12 - Uchwyt uniwersalny zespołów przygotowania powietrza CLASSIC G1/2-G3/4 kpl.( 2x uchwyt+4x śruba)

Uchwyt uniwersalny zespołów przygotowania powietrza CLASSIC G1/2-G3/4 kpl.( 2x uchwyt+4x śruba). Na karcie produktu wskazano również: Uchwyt do zaworu redukcyjnego. Producent określa tę wersję następującymi parametrami: seria – CLASSIC; gwint przyłączy – G1/2; maksymalny przepływ – 250 m3/h / 4165 l/min; sposób montażu – uchwyt naścienny; ATEX – nie; wykonanie specjalne – nie. Element służy do mechanicznego zamocowania lub połączenia zgodnego podzespołu w układzie maszyny. Prawidłowo dobrany osprzęt przekazuje obciążenie zgodnie z geometrią zespołu i nie powinien wprowadzać dodatkowych sił bocznych do mechanizmu. Jego zadaniem jest zapewnienie geometrii mocowania wynikającej z konstrukcji części połączonych. Każdą zmianę sposobu wykorzystania produktu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Wybór wykonania powinien opierać się na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przed montażem należy sprawdzić zakres ruchu, dostęp do łączników oraz możliwość bezkolizyjnej obsługi całego zespołu. Zgodność należy potwierdzić na podstawie serii, wielkości i wymiarów montażowych, ponieważ podobny kształt nie gwarantuje poprawnego dopasowania. Rodzaj gwintu, rozstaw otworów i geometria części muszą odpowiadać współpracującemu podzespołowi oraz planowanemu kierunkowi ruchu. Podczas weryfikacji wykonania dobrze jest porównać wszystkie cechy sąsiednich części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Część powinno się osadzić bez wymuszania położenia i bez wprowadzania niewspółosiowości do współpracującego mechanizmu. Połączenia śrubowe powinno się zabezpieczyć w sposób odpowiedni dla warunków pracy, a po złożeniu sprawdzić swobodę pełnego zakresu ruchu. Łączniki należy dokręcać równomiernie i zabezpieczyć stosownie do warunków pracy, bez odkształcania mocowanego elementu. Narzędzia powinno się przykładać wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Pojawienie się luzu lub kolizji wymaga zatrzymania mechanizmu i ustalenia przyczyny przed dalszą pracą. Pierwsze ruchy mechanizmu warto wykonać powoli, kontrolując brak kolizji, luzu i naprężeń w całym przewidzianym zakresie. Po każdej ingerencji w instalację należy wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Opisywane wykonanie nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. W czasie eksploatacji należy kontrolować poluzowanie, odkształcenia i ślady nierównomiernego obciążenia. Po demontażu powinno się ocenić stan otworów, gwintów i powierzchni przylegania, a zużyte elementy mocujące wymienić na zgodne wykonanie. Podczas przeglądu powinno się sprawdzić połączenia śrubowe, otwory, sworznie i powierzchnie przylegania oraz wymienić części z widocznym zużyciem. Przed rozłączeniem zespołu powinno się usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
