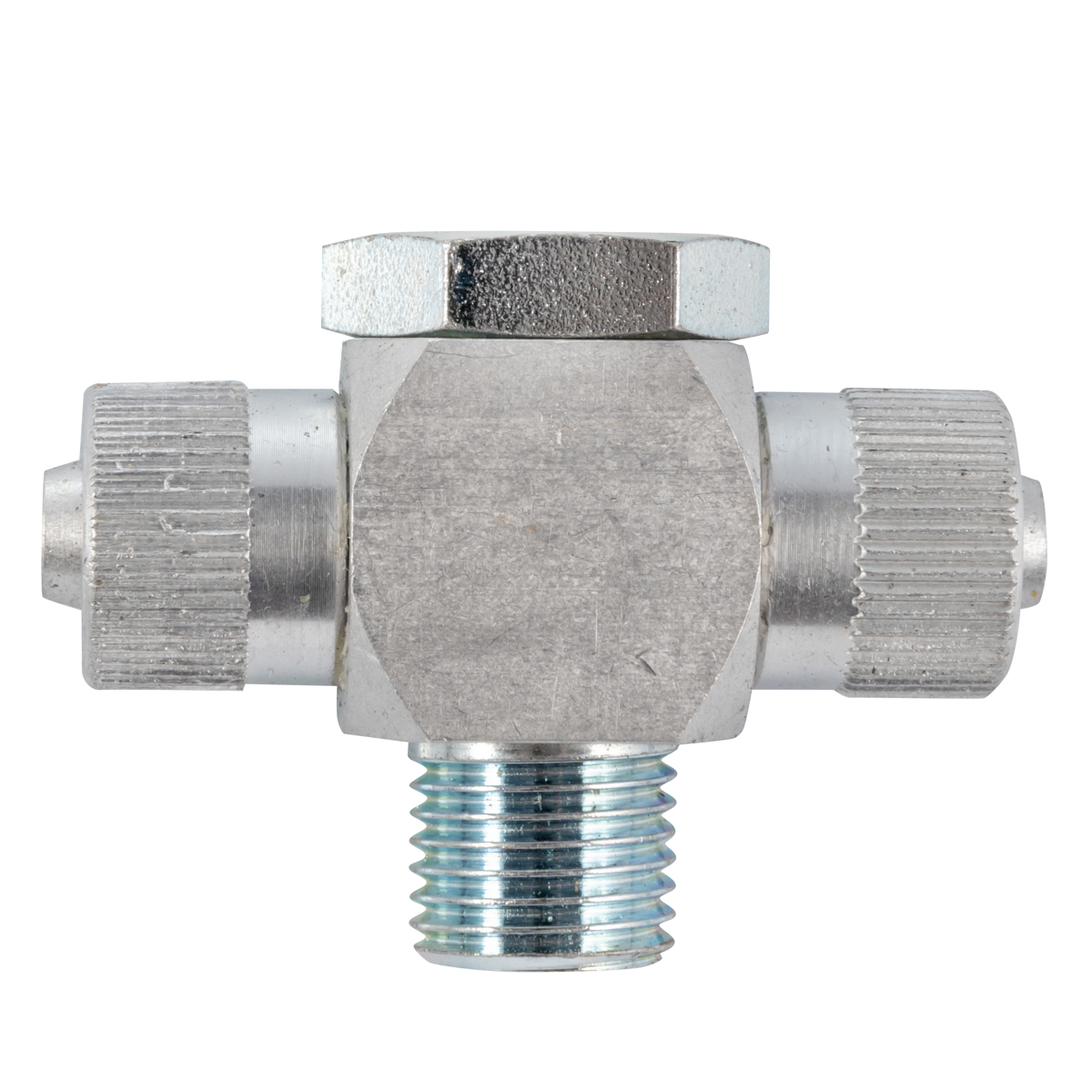

60.0004.14.1202 - Złączka kątowa skręcana dwustronna G1/4 GZ do przewodu fi 12x8 mm, aluminium

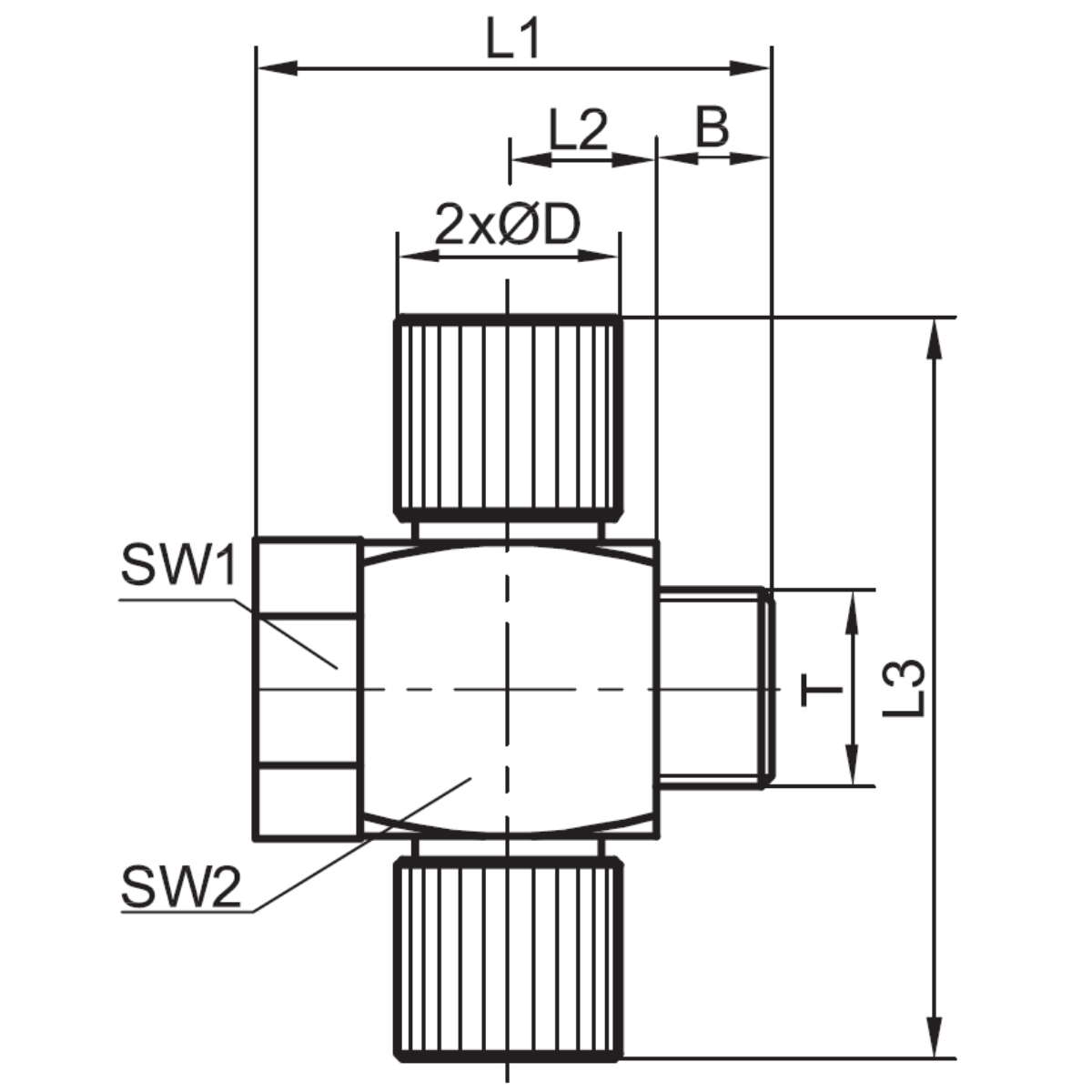

Złączka kątowa skręcana dwustronna G1/4 GZ do przewodu średnica 12×8 mm, aluminium. W doborze podstawowe znaczenie mają średnica zewnętrzna przewodu 12 mm, średnica wewnętrzna 8 mm oraz przyłącze G1/4. Na karcie produktu wskazano również: Przyłączka kątowa dwustronna do przewodów. Dane techniczne podane dla tego wariantu obejmują: średnica wewnętrzna przewodu a – 8 mm; średnica zewnętrzna przewodu a – 12 mm; rodzaj gwintu a – zewnętrzny; rozmiar gwintu a – G1/4; seria – 60.00; kształt – trójnik typu t. Oznaczenia wymiarowe z rysunku technicznego mają wartości: T – G1/4; średnica Dz – 12 mm; średnica Dw – 8 mm; B – 8 mm; średnica D – 19 mm; L – 35 mm; L1 – 11 mm; L2 – 57 mm; SW1 – 19 mm; SW2 – 19 mm. Dane materiałowe dla tej wersji są następujące: materiał – aluminium. Sposób ukształtowania korpusu wyznacza kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Część może zostać użyta w nowym lub modernizowanym układzie, jeżeli dostępna przestrzeń umożliwia montaż bez wymuszania położenia przewodu. Złączka służy do wykonania uporządkowanego połączenia w zespole pneumatycznym, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Nie powinno się łączyć wymiarów pochodzących z różnych wariantów tej samej serii, ponieważ nawet niewielka różnica może uniemożliwić szczelny montaż. Podczas weryfikacji wykonania dobrze jest porównać wszystkie cechy współpracujących części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania podzespołu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Montaż należy wykonywać po odłączeniu źródeł energii, oczyszczeniu części współpracujących i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Połączenie trzeba odciążyć od ciężaru współpracujących części, gdyż długotrwałe obciążenie może osłabić połączenie. Ułożenie przewodu musi pozostawiać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Opisywane wykonanie nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację należy wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. W warunkach roboczych dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Przed przywróceniem pracy konieczna jest kontrola szczelności i funkcji, przeprowadzona najpierw przy bezpiecznych nastawach, a następnie w normalnych warunkach pracy. Przed demontażem trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Przy obsłudze okresowej należy ocenić stan powierzchni sąsiednich, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
