Złączki skręcane z mosiądzu niklowanego SERIA 1000

Złączki pneumatyczne skręcane z mosiądzu niklowanego SERIA 1000 od CPP PREMA to kompleksowa grupa elementów stosowanych do łączenia i rozgałęziania przewodów, rur oraz węży pneumatycznych w różnorodnych instalacjach przemysłowych. Ich wysoka jakość wykonania, odporność na czynniki zewnętrzne oraz trwałość sprawiają, że stanowią niezawodną podstawę w każdym systemie przesyłania sprężonego powietrza. Producent, firma CPP PREMA, od lat specjalizuje się w projektowaniu i wytwarzaniu niezawodnych akcesoriów pneumatycznych, co pozwala na spełnianie surowych wymagań rynku w zakresie bezpieczeństwa, efektywności i ergonomii.

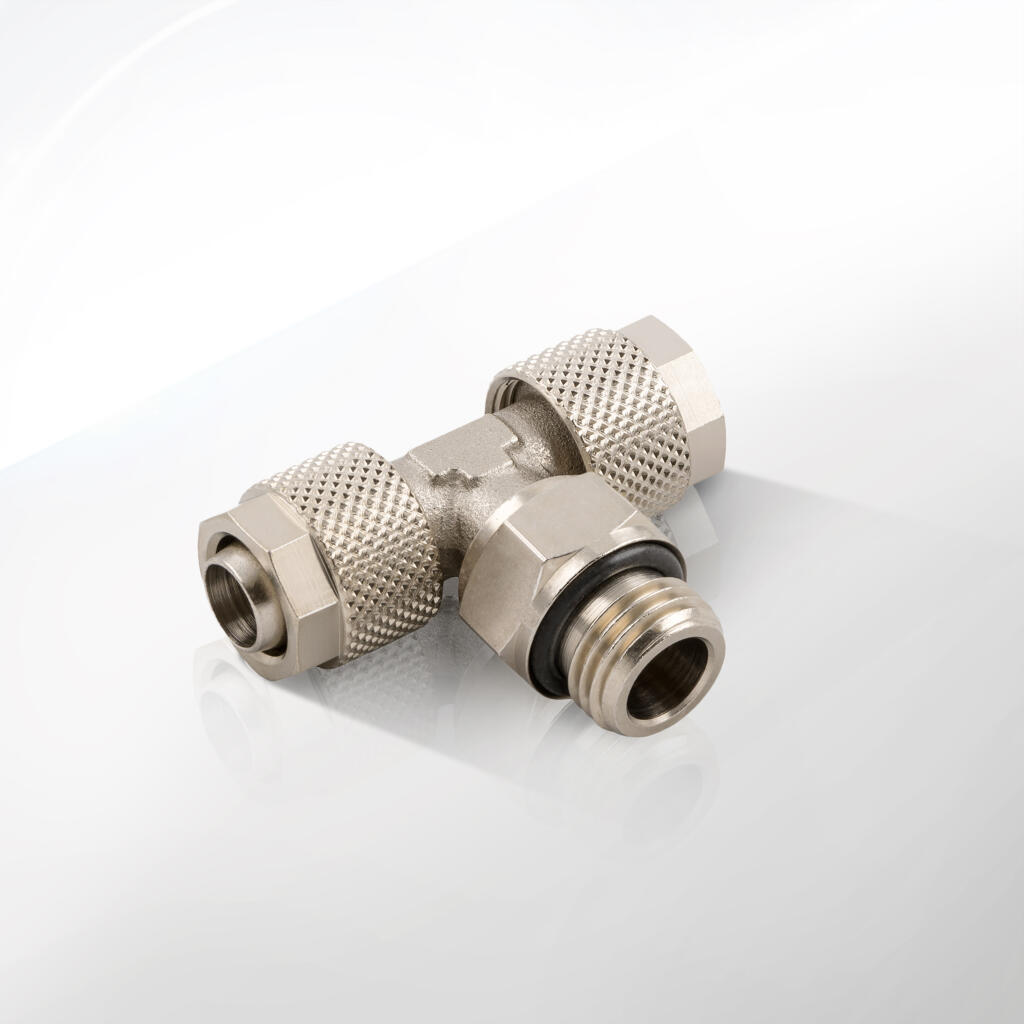

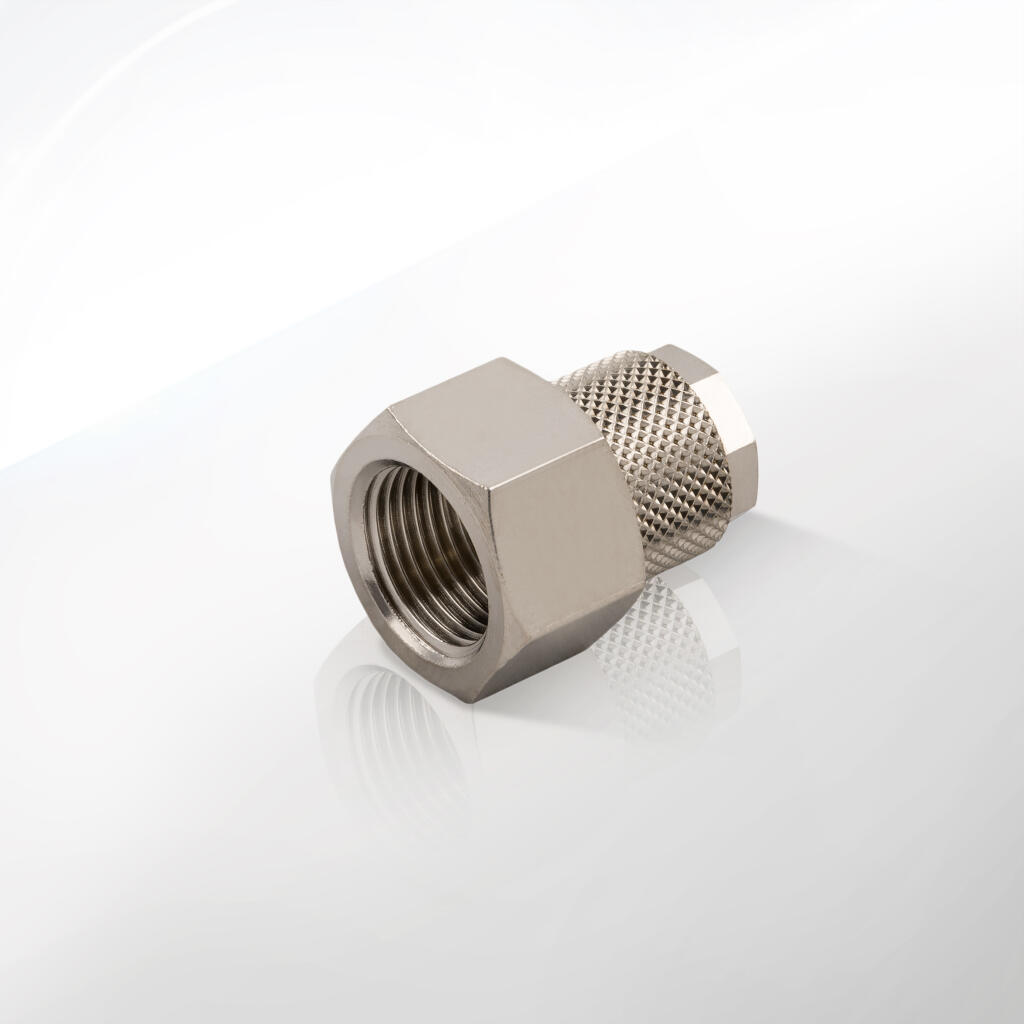

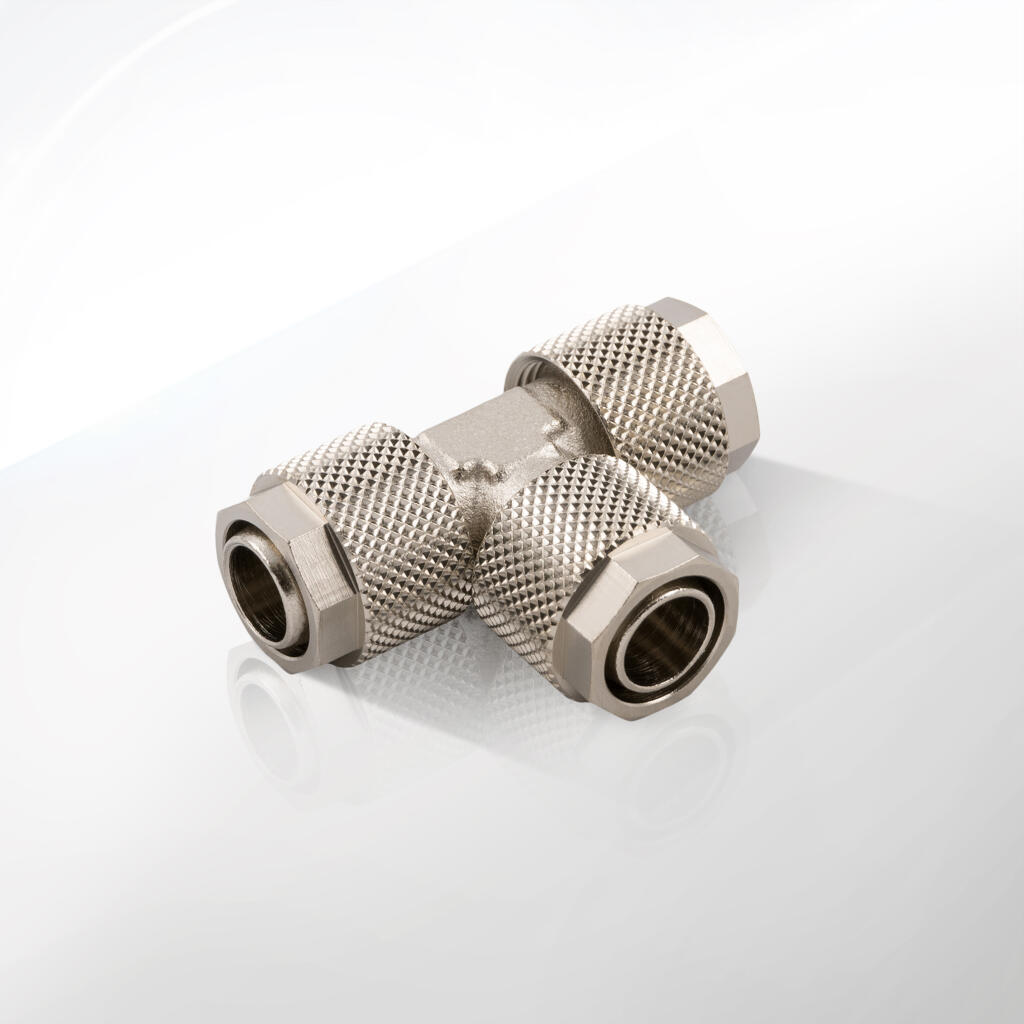

W skład prezentowanej serii wchodzą różne rodzaje złączek: Trójniki typu T skręcane z gwintem zewnętrznym, Złączki kątowe obrotowe z gwintem wewnętrznym, Łączniki proste przelotowe, podwójne, Złączki proste skręcane z gwintem zewnętrznym i sprężyną, Złączki kątowe obrotowe z gwintem zewnętrznym BSPP, Złączki kątowe dwustronne obrotowe typu Banjo, Czwórniki skręcane, Łączniki kątowe skręcane typu L, Trójniki typu T skręcane, Złączki proste skręcane z gwintem wewnętrznym, Złączki kątowe skręcane obrotowe typu Banjo, Złączki proste skręcane z gwintem zewnętrznym BSPP (cylindryczny) oraz Łączniki proste grodziowe przelotowe. Tak szeroka gama produktów pomaga w optymalnym dopasowaniu konkretnego elementu złącznego do danej aplikacji.

Podstawowym atutem złączek pneumatycznych skręcanych z mosiądzu niklowanego z SERII 1000 jest ich wysoka odporność na uszkodzenia mechaniczne i korozyjne. Proces niklowania powierzchni mosiężnych pozwala na zwiększenie trwałości przy jednoczesnym zachowaniu właściwości plastycznych materiału bazowego. Dzięki temu złączki wytrzymują duże obciążenia, zmienne warunki atmosferyczne oraz kontakt z wilgotnym sprężonym powietrzem. W miejscach, gdzie medium może zawierać zanieczyszczenia lub stężenia chemikaliów, właściwości ochronne niklu okazują się nieocenione, gwarantując długą żywotność całego połączenia.

Każdy element serii zaprojektowano tak, by ułatwić intuicyjny i szybki montaż. Dzięki precyzyjnym nacięciom gwintów oraz odpowiednio dobranym stożkom i uszczelnieniom, instalator może w prosty sposób dokonać trwałego i szczelnego połączenia przewodów czy rur. W przypadku modeli z gwintem zewnętrznym lub wewnętrznym zastosowano gwinty BSPP (równoległe, cylindryczne), często określane również jako G. Ten typ gwintu jest powszechnie używany w pneumatyce i hydraulice, co ułatwia szerokie zastosowanie złączek w istniejących już instalacjach.

Celem producenta jest również zoptymalizowana funkcjonalność. Stąd w ofercie znajdują się m.in. złączki kątowe obrotowe, umożliwiające ustawienie kąta wyjścia przewodu w sposób elastyczny. Zapobiega to niepotrzebnym załamaniom węży i minimalizuje ryzyko uszkodzenia instalacji. Z kolei złączki proste z gwintem zewnętrznym i sprężyną nadają się do miejsc narażonych na wibracje czy drgania, ponieważ sprężyna amortyzuje ruchy i dba o stabilność połączenia. Zróżnicowanie pod względem kształtu i konstrukcji (trójniki, czwórniki, łączniki typu L czy łączniki grodziowe) daje możliwość precyzyjnego zaprojektowania sieci pneumatycznej zgodnie z wymogami procesów produkcyjnych i specyfiką miejsca montażu.

Złączki z tej rodziny tworzą spójny system, który wspiera zwiększenie efektywności przesyłu sprężonego powietrza i ogranicza straty w instalacji. Wszystkie części — od trójników T po kolanka typu Banjo — posiadają ujednolicone parametry uszczelnienia i łączenia. W efekcie możliwe jest łatwe rozbudowywanie instalacji o kolejne rozgałęzienia czy komponenty, bez konieczności inwestowania w zupełnie nowe części łączne lub przejściówki.

Elementy z SERII 1000 przeznaczone są głównie do zastosowań w pneumatyce przemysłowej, w tym w branżach takich jak: automotive, spożywcza, chemiczna, farmaceutyczna, logistyczna, a także w przedsiębiorstwach zajmujących się automatyką i robotyką. Ich modularny charakter sprawia, że każda konfiguracja przewodów może zostać przygotowana pod kątem konkretnego zadania — niezależnie od wielkości maszyn czy stopnia skomplikowania procesu produkcyjnego.

Złączki pneumatyczne skręcane z mosiądzu niklowanego SERIA 1000, dostępne w kategorii Łączniki rur i przewodów \ Złączki pneumatyczne skręcane \ Złączki skręcane z mosiądzu niklowanego SERIA 1000, zostały wyselekcjonowane tak, by zachować najwyższe standardy jakości i bezpieczeństwa. Dzięki temu użytkownicy mogą być pewni ich wytrzymałości, niezawodności i kompatybilności z pozostałymi elementami instalacji.

Dodatkową zaletą jest łatwość utrzymania w czystości oraz możliwość stosowania w środowiskach, gdzie występuje wysoka wilgotność bądź zmienne warunki temperatury. Ponieważ powłoka niklowa ogranicza przywieranie zabrudzeń, regularne przeglądy i konserwacja instalacji przebiegają szybciej. To znacznie obniża koszty eksploatacyjne i redukuje przestoje w zakładach produkcyjnych.

Bardzo ważnym aspektem jest też dbałość o szczelność. Złączki zaprojektowano tak, by eliminować mikronieszczelności, które mogłyby powodować spadki ciśnienia w układzie. Dzięki zastosowaniu specjalnych uszczelnień (np. O-ringów z materiałów odpornych na kontakt ze sprężonym powietrzem i olejami), cała instalacja zachowuje wysoką efektywność przesyłu medium roboczego. Producent zaleca jednak, aby zwracać szczególną uwagę na prawidłowy montaż i właściwy dobór uszczelek w zależności od środowiska pracy.

Warto również zaznaczyć, że złączki z mosiądzu niklowanego SERIA 1000 są kompatybilne z wieloma popularnymi standardami przewodów i węży pneumatycznych. Można je spotkać w różnych średnicach, co pozwala na korzystanie z nich w systemach o rozmaitych przepływach. Od niewielkich instalacji warsztatowych po rozbudowane linie produkcyjne — w każdym z tych obszarów złączki CPP PREMA zapewnią stabilne i bezpieczne połączenia.

Podsumowując: opisywane produkty z powodzeniem łączą w sobie wysoką jakość, trwałość, łatwość instalacji oraz elastyczność zastosowań. Dzięki mosiądzowi niklowanemu gwarantują wieloletnią pracę bez awaryjności, a bogata oferta wariantów i kształtów pozwala na dopasowanie do wszelkich konfiguracji instalacji pneumatycznej. Z punktu widzenia SEO i AEO warto podkreślać takie słowa jak “złączki pneumatyczne”, “mosiądz niklowany”, “gwint BSPP”, “trójnik T”, “łącznik kątowy L” czy “złączka Banjo”, aby ułatwić dotarcie potencjalnym klientom do tych wysokiej klasy produktów.

Każda złączka wchodząca w skład SERII 1000 stanowi rezultat wieloletniego doświadczenia i szerokiej wiedzy technicznej ekspertów z firmy CPP PREMA. Dzięki temu użytkownicy otrzymują produkt precyzyjnie zaprojektowany, trwały i gwarantujący wysoki poziom bezpieczeństwa. Nie zapomniano przy tym o estetyce wykonania — gładka powłoka niklowa i przemyślany design sprawiają, że złączki mogą być stosowane także w urządzeniach i maszynach narażonych na ekspozycję publiczną, gdzie walory wizualne są równie ważne co parametry techniczne.

Złączki pneumatyczne skręcane z mosiądzu niklowanego SERIA 1000 CPP PREMA to inwestycja w niezawodność, wydajność i spokój użytkownika. W kolejnych sekcjach przedstawimy szczegółowe informacje dotyczące zastosowań, specyfikacji technicznej, materiałów konstrukcyjnych, procedur montażowych oraz często zadawanych pytań, co pozwoli jeszcze lepiej zrozumieć wszelkie zalety i możliwości tych wszechstronnych elementów instalacji pneumatycznych.

Złączki pneumatyczne skręcane z mosiądzu niklowanego SERIA 1000 firmy CPP PREMA mają wyjątkowo szerokie spektrum zastosowań w rozmaitych gałęziach przemysłu. Dzięki odporności na korozję i wytrzymałości mechanicznej, mogą być montowane w środowiskach o podwyższonej wilgotności oraz w miejscach, gdzie narażone są na częste wibracje czy wahania temperatur.

Przede wszystkim, takie komponenty używane są w instalacjach sprężonego powietrza — na liniach produkcyjnych, w zakładach przemysłowych i warsztatach, gdzie niezbędne jest niezawodne zasilanie urządzeń pneumatycznych. Dla maszyn wykorzystujących siłowniki i zawory rozdzielające, pewne i szczelne przyłączenie ma kluczowe znaczenie dla zachowania stabilnego ciśnienia i równomiernego przepływu powietrza. Złączki te zapobiegają przeciekom, które mogłyby obniżać efektywność całego systemu i prowadzić do nieplanowanych przestojów w produkcji.

W branży motoryzacyjnej złączki z mosiądzu niklowanego spotyka się w stacjach kontroli pojazdów, liniach montażowych samochodów oraz w zakładach serwisowych i tuningowych. Różnorodność kształtów i rozmiarów (trójniki, kolanka L, kątowe Banjo) umożliwia dopasowanie do rozmaitych układów — czy to zasilających klucze pneumatyczne, czy też różne urządzenia diagnostyczne. Mosiądz niklowany znakomicie radzi sobie z wilgocią i działaniem olejów, co często stanowi wyzwanie w środowisku warsztatowym.

W sektorze spożywczym i farmaceutycznym, gdzie higiena i czystość są priorytetem, złączki z mosiądzu niklowanego mogą być wykorzystywane do przesyłu gazów obojętnych lub w instalacjach powietrza procesowego. Tutaj znaczenie ma nie tylko wytrzymałość, ale i odporność na wchodzenie w reakcje z substancjami chemicznymi. Niklowa powłoka ułatwia utrzymanie zewnętrznych powierzchni w czystości oraz minimalizuje ryzyko korozji.

Ponadto, SERIA 1000 znajduje zastosowanie w automatyce i robotyce, gdzie precyzyjne sterowanie przepływem powietrza jest kluczowe dla ruchu manipulatorów czy chwytaków. Złączki pneumatyczne muszą tutaj działać z najwyższą powtarzalnością, a wszelkie nieszczelności lub wahania ciśnienia mogłyby wpłynąć na nieprawidłową pracę zautomatyzowanych stanowisk. W fabrykach produkujących elektronikę bądź urządzenia AGD, zaawansowane linie montażowe wykorzystują liczne siłowniki i zawory, a przez to — wymagają niezawodnych połączeń.

Kolejną ważną dziedziną zastosowania jest branża chemiczna. Mimo że mosiądz niklowany nie zawsze będzie idealny do kontaktu z agresywnymi kwasami, to w wielu procesach przemysłowych wykorzystujących sprężone powietrze w obecności neutralnych lub mało agresywnych substancji chemicznych, takie złączki się sprawdzają. Przykładem mogą być systemy pakowania czy dozowania, gdzie powietrze musi być kierowane do precyzyjnych siłowników.

W instalacjach wodno-kanalizacyjnych (w określonych zakresach ciśnienia i rodzaju medium) także można spotkać złączki pneumatyczne. Bywa to pomocne np. w procesach napowietrzania wody czy w urządzeniach do uzdatniania, gdzie używa się sprężonego powietrza do mieszania i natleniania. Oczywiście każdorazowo przed montażem warto zweryfikować zgodność materiałową z konkretnym medium.

Złączki z gwintem zewnętrznym BSPP, stosowane w SERII 1000, są też bardzo popularne w systemach sterowania, np. w rozdzielniach pneumatycznych. Często muszą one współpracować z różnymi zaworami, w tym zwrotnymi czy bezpieczeństwa, by zapewnić odpowiedni kierunek i ciśnienie przepływu powietrza. Ich uniwersalność przejawia się w kompatybilności z innymi standardami europejskimi, a także w łatwości wkręcania w korpusy z tworzyw sztucznych czy metali.

Klienci cenią również wymienność i modularność tych złączek. Możliwość szybkiego przerobienia istniejącej instalacji pod nowe potrzeby, np. dołożenia dodatkowych odgałęzień (z wykorzystaniem trójników T lub czwórników) lub dopasowania kolanek obrotowych do ciasnych przestrzeni, to spora zaleta. W razie potrzeby można też łatwo wymieniać uszczelki czy dokręcić gwinty bez większych przestojów w pracy całego zakładu.

Warto zauważyć, że montaż złączek skręcanych z mosiądzu niklowanego to także popularna praktyka w domowych warsztatach i u hobbystów. Jeśli ktoś tworzy niewielką instalację sprężonego powietrza do amatorskich projektów, aerografii, majsterkowania czy niewielkich prac lakierniczych, skorzystanie z profesjonalnych rozwiązań SERII 1000 zapewni szczelność i długą żywotność systemu. Dodatkowo, wygląd zewnętrzny i łatwość utrzymania elementów w czystości są atrakcyjne dla użytkowników ceniących porządek w miejscu pracy.

Słowa kluczowe, które wiążą się z obszarami zastosowań, to m.in. instalacja pneumatyczna, sprężone powietrze, przepływ gazu, linia produkcyjna, trójnik T, złączka Banjo, gwint BSPP, mosiądz niklowany czy przepust grodziowy. W kontekście SEO podkreślenie tych fraz jest istotne, aby użytkownicy poszukujący konkretnych rozwiązań mogli łatwo odnaleźć informacje o ofercie SERII 1000 CPP PREMA.

Podsumowując, uniwersalny charakter złączek sprawia, że znajdą one zastosowanie w niemal każdej branży wykorzystującej pneumatykę. Można je napotkać w małych warsztatach samochodowych, fabrykach przemysłowych, zakładach spożywczych, a nawet w laboratoriach i firmach specjalistycznych zajmujących się prototypowaniem urządzeń. Wszędzie tam, gdzie liczy się pewność połączenia, wytrzymałość na trudne warunki oraz elastyczność konfiguracji, złączki pneumatyczne skręcane z mosiądzu niklowanego SERIA 1000 okażą się trafnym wyborem.

Parametry techniczne złączek pneumatycznych skręcanych z mosiądzu niklowanego SERIA 1000 mają kluczowe znaczenie dla bezpieczeństwa i efektywności każdej instalacji. CPP PREMA przykłada szczególną uwagę do standaryzacji wymiarów i jakości, tak aby produkty były niezawodne w różnych warunkach pracy.

1. Zakres ciśnień

   • Typowe złączki z mosiądzu niklowanego wytrzymują ciśnienia robocze do około 10–15 bar (w zależności od konkretnego modelu i przekroju). W większości przemysłowych zastosowań pneumatycznych jest to w zupełności wystarczające.

   • Dzięki solidnej konstrukcji i właściwościom materiału, krótkotrwale mogą być odporne na nieco wyższe skoki ciśnień, jednak zawsze należy przestrzegać nominalnych parametrów określonych przez producenta.

2. Zakres temperatur

   • Zazwyczaj tego typu złączki pracują w zakresie temperatur od ok. -20°C do +70°C, a niektóre warianty — nawet do +80°C.

   • Należy pamiętać, że na skrajnych wartościach zakresu temperatur zmienia się sprężystość uszczelek oraz właściwości mechaniczne niklu i mosiądzu, co może wpływać na trwałość i szczelność.

3. Gwinty

   • W serii SERIA 1000 stosuje się głównie gwinty BSPP (G) w odmianach zewnętrznych i wewnętrznych. Rzadziej pojawiają się także gwinty stożkowe BSPT (R), jeśli specyfika aplikacji tego wymaga.

   • Rozmiary gwintów obejmują popularne w pneumatyce i hydraulice wymiary, takie jak G1/8, G1/4, G3/8, G1/2 czy M5 (w przypadku przyłączy o małej średnicy).

4. Średnice przewodów

   • Złączki przystosowane są do współpracy z przewodami pneumatycznymi o różnych średnicach zewnętrznych. Popularne warianty to 4 mm, 6 mm, 8 mm, 10 mm czy 12 mm, w zależności od aplikacji i oczekiwanego przepływu powietrza.

   • W przypadku łączników typu Banjo czy trójników występuje kilka portów o różnych średnicach, by umożliwić rozgałęzienie lub zmianę przekroju.

5. Uszczelnienia i szczelność

   • Najczęściej stosuje się uszczelki z gumy NBR (akrylonitrylo-butadienowej) lub z Vitonu (FKM) w zależności od wymagań środowiskowych. Uszczelnienia te efektywnie chronią przed wyciekami powietrza i zachowują elastyczność w szerokim zakresie temperatur.

   • Na gwintach zaleca się użycie teflonowej taśmy uszczelniającej (PTFE) lub specjalnych past uszczelniających, by dodatkowo zabezpieczyć połączenie przed mikronieszczelnościami.

6. Odporność na warunki zewnętrzne

   • Mosiądz pokryty warstwą niklu cechuje się podwyższoną odpornością na korozję. Dzięki temu złączki nadają się do pracy w środowisku wilgotnym, narażonym na częste zmiany temperatur i kontakt z mgłą olejową.

   • Powłoka niklowa zmniejsza także tarcie i ułatwia czyszczenie, co bywa istotne w aplikacjach spożywczych bądź farmaceutycznych.

7. Maksymalna prędkość przepływu

   • Choć ściśle zależy od średnicy wewnętrznej przewodu i ciśnienia zasilania, to złączki, zaprojektowane w standardach przemysłowych, pozwalają osiągać przepływ wystarczający dla większości aplikacji produkcyjnych.

   • Przy większych przepływach, ważna jest kontrola spadku ciśnienia w instalacji, co może wiązać się z doborem szerszych przekrojów i dłuższymi przewodami.

8. Stosowane normy i certyfikaty

   • SERIA 1000 jest zwykle zgodna z podstawowymi europejskimi normami bezpieczeństwa dla urządzeń pneumatycznych.

   • Ponadto producent może posiadać certyfikaty ISO potwierdzające kontrolę jakości na poszczególnych etapach wytwarzania.

Z punktu widzenia osób projektujących instalacje, zebrane dane techniczne dają gwarancję, że złączki sprawdzą się w warunkach codziennej eksploatacji i nie wpłyną negatywnie na stabilność oraz efektywność układu. Informacje o dozwolonych zakresach ciśnienia i temperatury są szczególnie ważne tam, gdzie wymaga się pracy w skrajnych warunkach (np. chłodniach, hutach czy w lokalizacjach zewnętrznych).

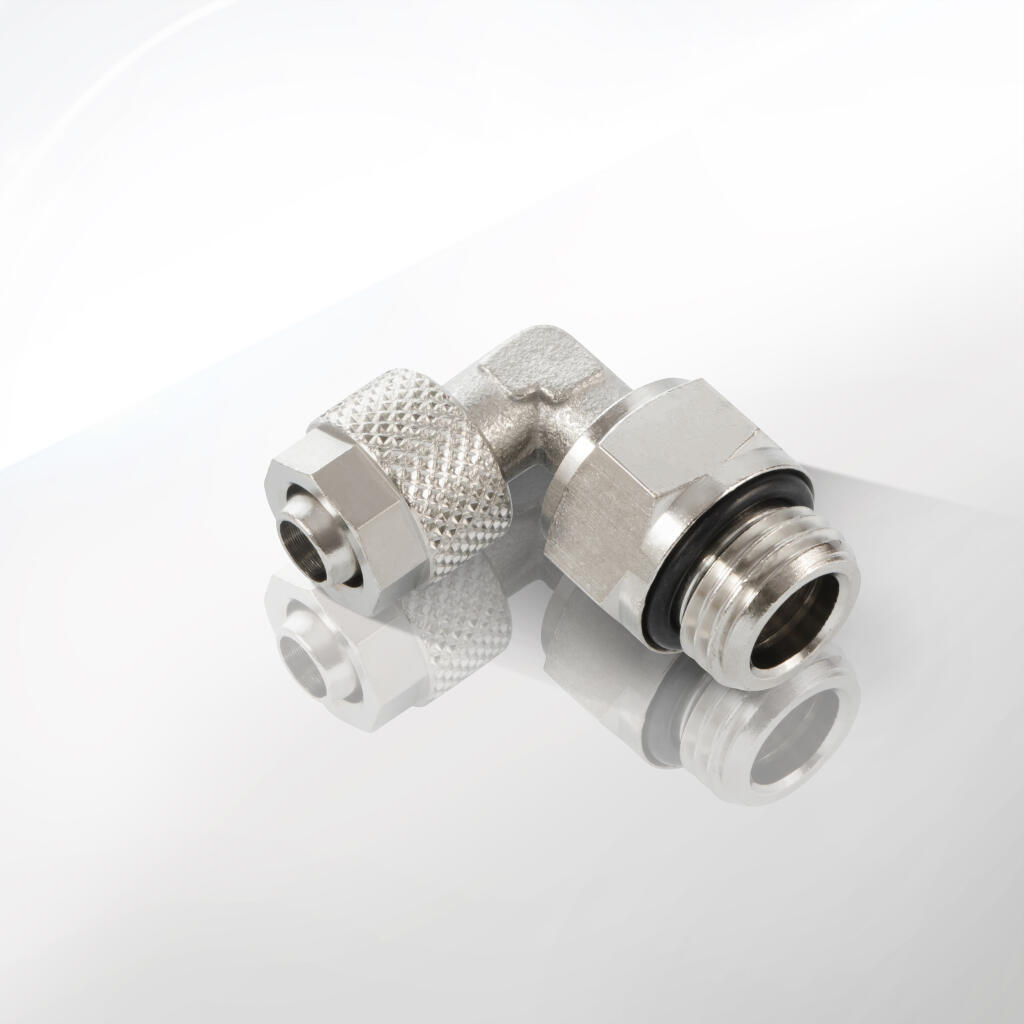

Decydując się na konkretny wariant (np. kolanko kątowe obrotowe z gwintem zewnętrznym czy trójnik T z gwintem wewnętrznym), należy zweryfikować, czy jego parametry (m.in. rozmiar gwintu, maksymalne ciśnienie, średnica przewodu) odpowiadają warunkom instalacji. Dzięki temu unikniemy ryzyka awarii, rozszczelnienia czy przedwczesnego zużycia komponentów.

Ważne jest także uwzględnienie ewentualnej ekspozycji na czynniki chemiczne, np. w branży spożywczej czy chemicznej, gdzie medium może zawierać detergenty, substancje czyszczące lub neutralne gazy procesowe. Należy upewnić się, że mosiądz niklowany i zastosowane uszczelki (NBR, FKM) będą kompatybilne z tym środowiskiem.

Jednym z kluczowych atutów złączek pneumatycznych skręcanych z mosiądzu niklowanego SERIA 1000 jest wysokiej klasy materiał użyty do ich produkcji oraz staranny proces obróbki powierzchniowej.

1. Mosiądz

   • Bazą dla złączek jest mosiądz (np. stop określany jako OT58), ceniony w przemyśle za połączenie dobrych właściwości mechanicznych z odpornością na korozję.

   • Mosiądz odznacza się również łatwością obróbki, co pozwala na precyzyjne kształtowanie gwintów i kanałów przepływowych. Dzięki temu otwory i powierzchnie styku są gładkie, co ogranicza opory przepływu powietrza.

2. Niklowanie

   • Po wyprodukowaniu korpusu z mosiądzu, elementy są poddawane procesowi niklowania. Ta warstwa dodatkowo poprawia odporność na korozję i nadaje estetyczny, metaliczny połysk.

   • Nikiel zapewnia też większą twardość powierzchni, co przekłada się na wyższą odporność na ścieranie i uszkodzenia mechaniczne. W efekcie złączki dłużej zachowują swoje parametry oraz atrakcyjny wygląd.

3. Uszczelki

   • W złączkach SERIA 1000 wykorzystuje się najczęściej uszczelki z gum NBR lub FKM (Viton). Wybór rodzaju elastomeru zależy od warunków pracy (temperatura, kontakt z olejami, substancjami agresywnymi).

   • Uszczelki NBR zwykle wystarczają w typowych zastosowaniach pneumatycznych, zapewniając dobrą elastyczność i szczelność. Jeśli instalacja ma styczność z wyższymi temperaturami lub agresywnymi chemikaliami, warto rozważyć wersję z Vitonem.

4. Sprężyny i elementy złączne

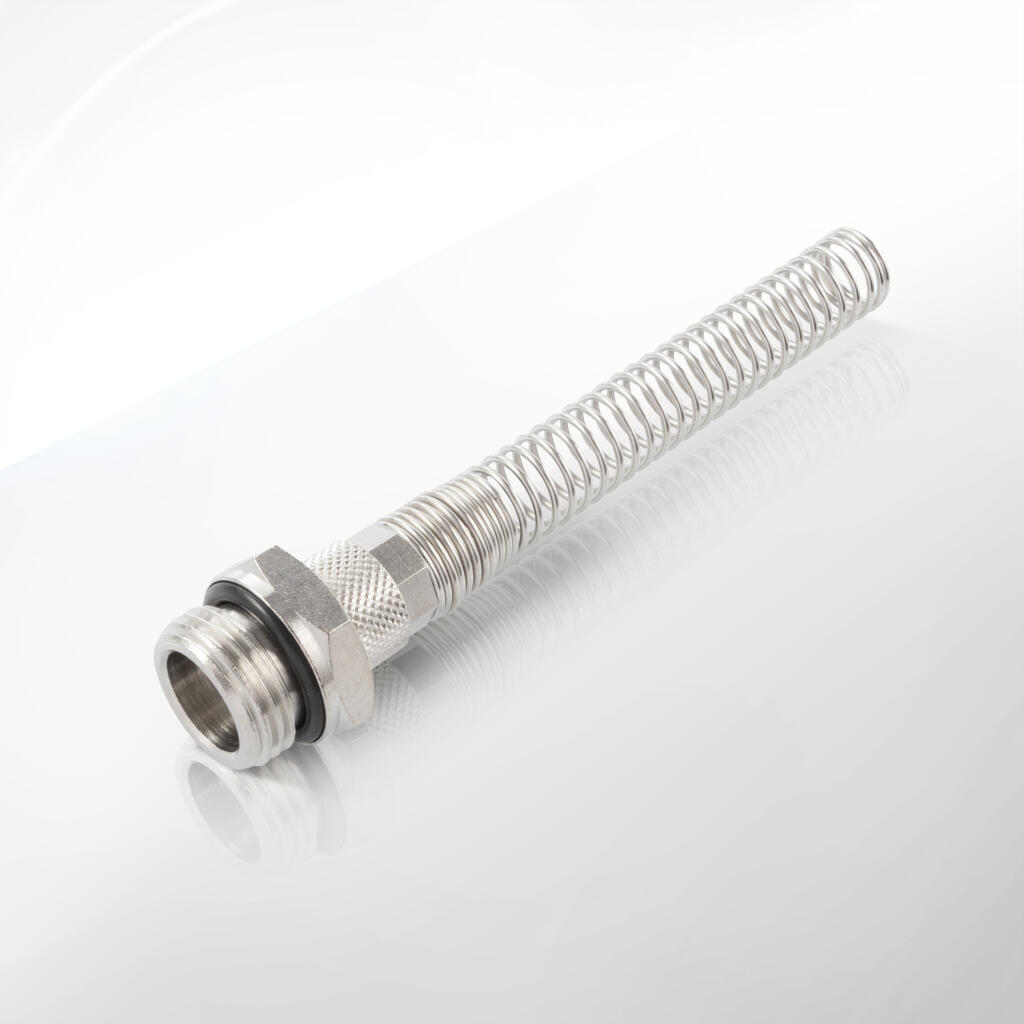

   • W przypadku złączek wyposażonych w sprężyny (np. modele kompensujące wibracje), stosuje się stal nierdzewną o wysokiej wytrzymałości zmęczeniowej.

   • Dokładne detale (np. pierścienie segera, drobne elementy mocujące) również wykonuje się z materiałów nierdzewnych, aby ograniczyć ryzyko rdzewienia.

5. Powierzchnie gwintowane

   • Gwinty w złączkach, szczególnie na odcinkach wewnętrznych, są dodatkowo kontrolowane metrologicznie, by zapewnić szczelne i powtarzalne połączenie z innymi gwintami BSPP.

   • Dla utrzymania idealnej jakości gwintu stosuje się metody toczenia CNC oraz precyzyjnego wykończenia powierzchni.

6. Korpusy wieloelementowe

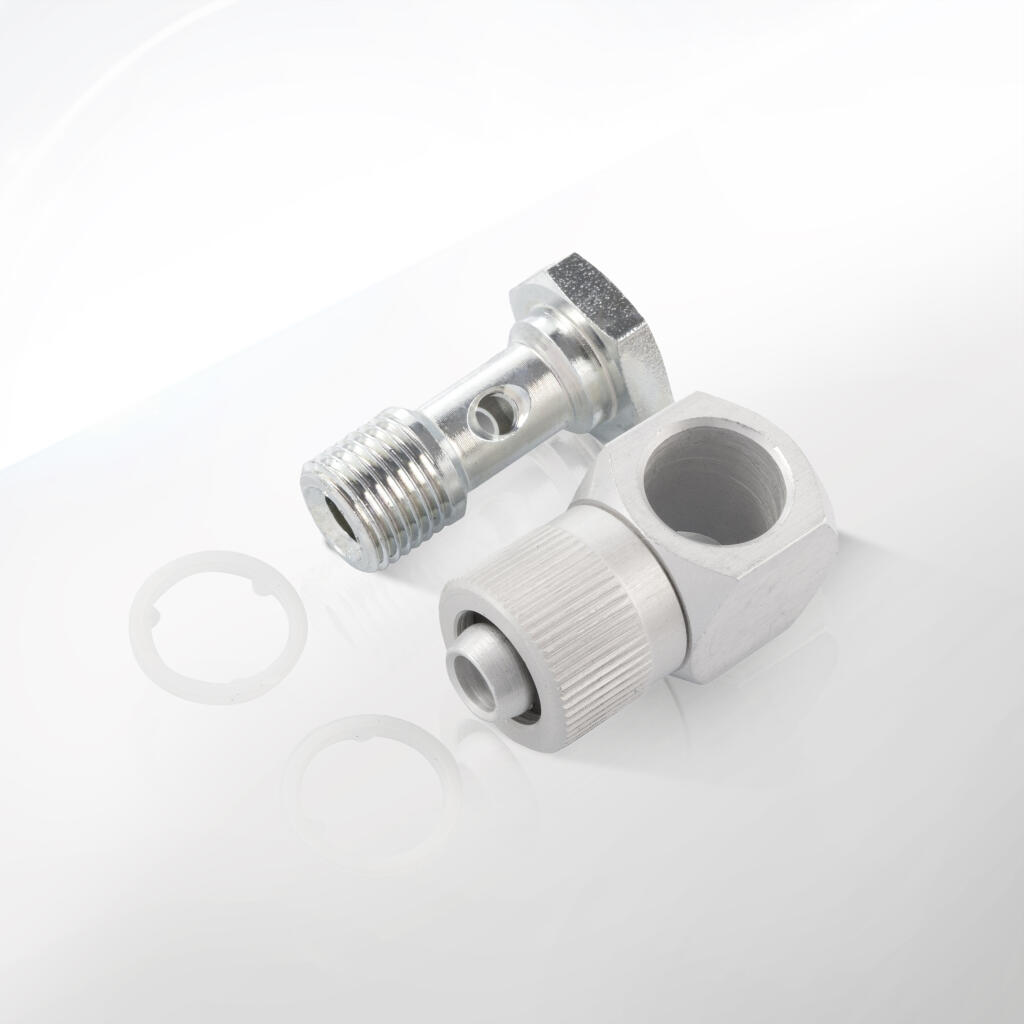

   • Część złączek (np. Banjo obrotowe) składa się z kilku połączonych ze sobą elementów. Każdy z nich jest zwykle wykonany z mosiądzu i pokryty niklem, natomiast element obrotowy może być dodatkowo uszczelniony teflonem, gumą NBR lub innym elastomerem odpornym na tarcie.

   • Zastosowanie wieloelementowych konstrukcji ułatwia swobodny obrót części złączki, co wspomaga łatwiejsze ustawienie przewodów w pożądanym kierunku.

Wszystkie te materiały tworzą harmonijną całość, której celem jest zapewnienie maksymalnej żywotności i niezawodności w warunkach intensywnej eksploatacji. To, co wyróżnia złączki CPP PREMA, to spójna kontrola jakości na każdym etapie produkcji: od doboru surowego mosiądzu, przez procesy obróbki CNC, po nakładanie warstwy niklowej. Każda partia przechodzi testy kontrolne, w tym próby ciśnieniowe i weryfikację szczelności.

Dobór odpowiednich materiałów jest tak samo ważny, jak właściwe zaprojektowanie kształtu czy gwintu. Solidny korpus z mosiądzu niklowanego sprawia, że złączki zachowują swoją funkcjonalność nawet w ciężkich warunkach (wysoka wilgotność, podwyższona temperatura, ekspozycja na mgłę olejową). Ponadto szlachetny charakter niklu nadaje im elegancki wygląd, co jest atutem w zakładach, w których dba się o estetykę instalacji.

W praktyce oznacza to, że użytkownik może liczyć na długoletnią eksploatację bez konieczności wymiany elementów z powodu korozji czy zużycia. Wpływa to także na mniejsze koszty utrzymania instalacji (rzadkie przestoje, mniej awarii) i wyższą efektywność produkcji. W miejscach, gdzie złączka jest często demontowana i ponownie montowana (np. w systemach, które wymagają częstych zmian konfiguracji przewodów), trwałość gwintu i odporność na wycieranie mają szczególne znaczenie.

Dzięki zastosowaniu odpowiednich materiałów nawet skomplikowane kształty (trójniki krzyżowe, czwórniki, kolanka Banjo) mogą pracować w ruchu obrotowym bez ryzyka pęknięć czy zatarć. Jednocześnie wciąż zachowuje się szczelność połączenia, ponieważ kluczowe elementy są elastycznie uszczelnione. Możliwość właściwego prowadzenia przewodów, bez wymuszonych skrętów czy załamań, wydłuża ich żywotność i ogranicza straty ciśnienia.

Montaż złączek pneumatycznych skręcanych z mosiądzu niklowanego SERIA 1000 można przeprowadzić szybko i sprawnie, o ile przestrzega się kilku kluczowych zasad. Poniższe wskazówki ułatwią instalację i zapewnią maksymalną szczelność oraz bezpieczeństwo.

1. Przygotowanie narzędzi i komponentów

   • Upewnij się, że posiadasz właściwe klucze płaskie lub nasadowe, pasujące do wymiarów gwintów (np. 13 mm, 17 mm, 20 mm w zależności od rozmiaru złączki).

   • Zaopatrz się w taśmę teflonową (PTFE) lub pastę uszczelniającą zalecaną przez producenta.

   • Sprawdź, czy przewody i węże, które będziesz podłączać, są czyste i wolne od zanieczyszczeń wewnętrznych i zewnętrznych.

2. Kontrola stanu złączek i uszczelek

   • Przed montażem obejrzyj złączki pod kątem uszkodzeń mechanicznych, np. wgnieceń lub pęknięć.

   • Zweryfikuj, czy uszczelki (O-ringi, gumki NBR) są w dobrym stanie i nie noszą śladów zużycia czy deformacji.

   • Jeśli planujesz użyć złączek obrotowych (Banjo, kolanka obrotowe), sprawdź płynność ich ruchu.

3. Nałożenie uszczelnienia na gwint

   • W przypadku gwintów zewnętrznych BSPP, choć są one zazwyczaj równoległe, warto zastosować taśmę teflonową lub pastę, aby zapobiec mikronieszczelnościom.

   • Nawiń taśmę w kierunku zgodnym z kierunkiem wkręcania, zwykle 2–3 warstwy są wystarczające.

   • Unikaj nadmiernego nakładania taśmy, która mogłaby się zwijać i blokować przepływ wewnątrz złączki.

4. Wkręcanie

   • Rozpocznij ręczne wkręcanie złączki w gniazdo gwintowane, zwracając uwagę, by gwint nie został krzywo wprowadzony.

   • Po pierwszych kilku obrotach ręką użyj klucza. Dokręcaj z wyczuciem, aby nie zerwać gwintu ani nie uszkodzić złączki.

   • Jeżeli złączka wyposażona jest w dodatkowy płaski element (np. sześciokątny korpus), użyj go do podparcia klucza, by zapobiec obciążeniu części obrotowej.

5. Montaż przewodu pneumatycznego

   • Jeśli złączka jest typu skręcanego z zaciskiem, wsuwaj przewód do złączki i dociągaj nakrętkę tak, by uzyskać pewne zamocowanie bez możliwości wysunięcia się węża. W przypadku występowania pierścienia zaciskowego (ferruli), upewnij się, że został on prawidłowo umieszczony na rurze przed dokręceniem.

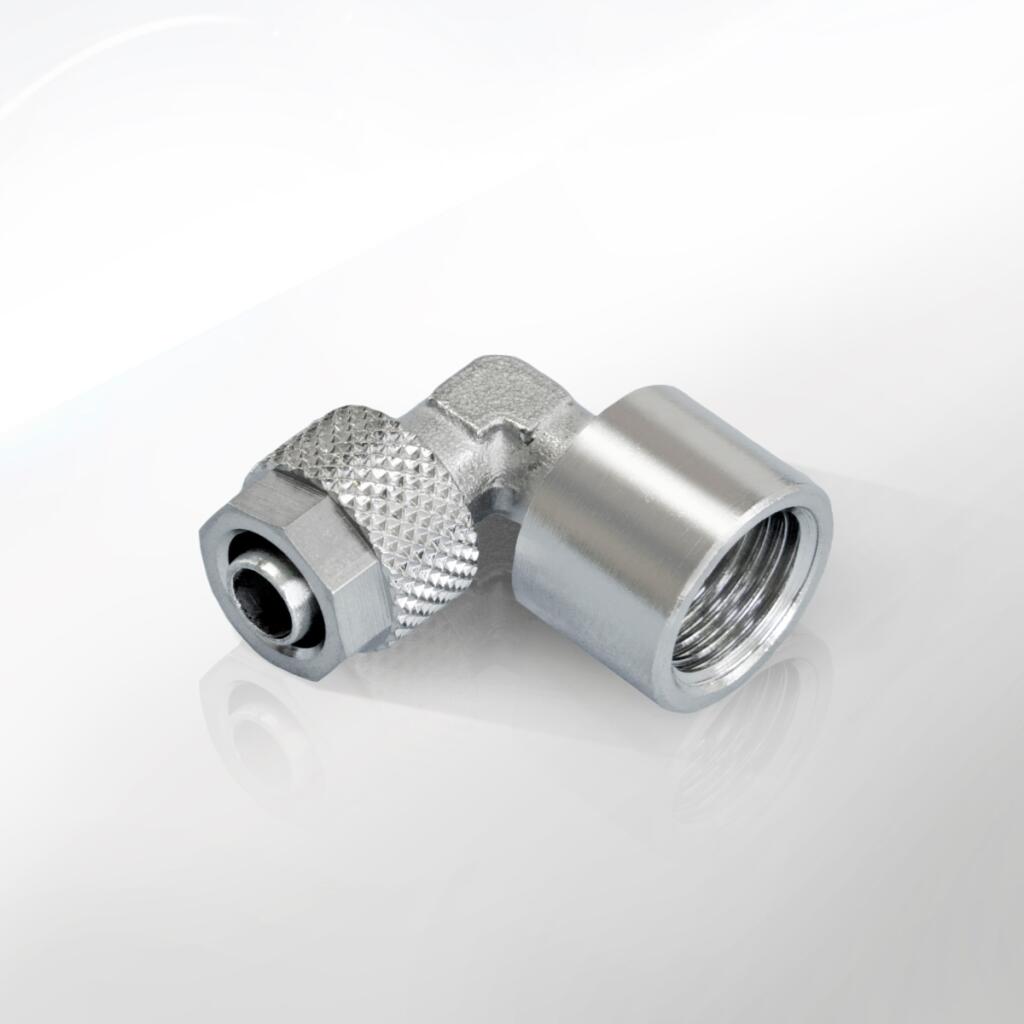

   • Dla modeli z gwintem wewnętrznym i zewnętrznym (np. kolanko z gwintem wewnętrznym), należy po prostu dopasować odpowiadający gwint w przewodzie lub innej złączce.

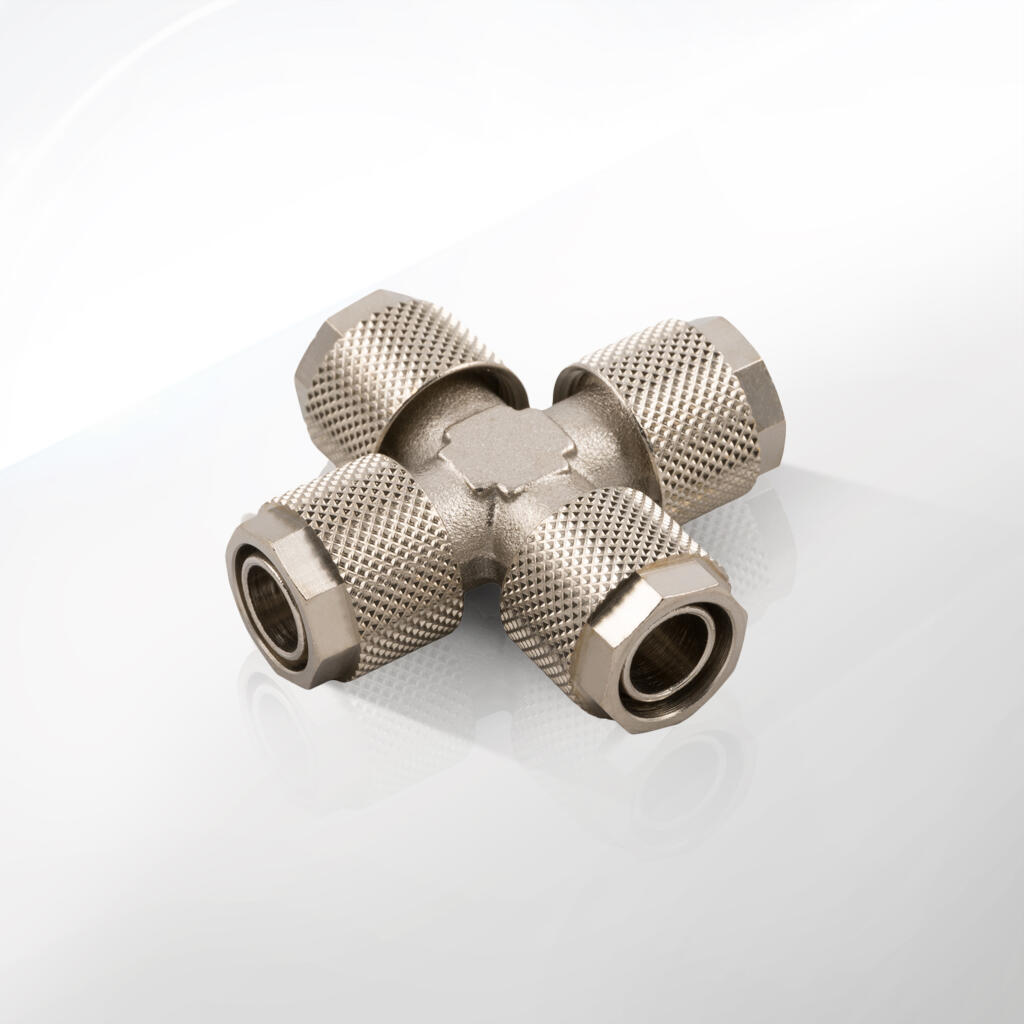

   • Gdy montujesz trójnik lub czwórnik, zacznij zawsze od strony głównego przewodu, a dopiero potem podłącz odgałęzienia boczne.

6. Sprawdzenie szczelności

   • Po zamontowaniu wszystkich elementów uruchom dopływ sprężonego powietrza z niewielkim ciśnieniem (np. 2–3 bar) i sprawdź, czy nie słychać charakterystycznego syczenia powietrza.

   • Możesz też zastosować roztwór wody z płynem do mycia naczyń na połączenia. Jeśli powstają pęcherzyki, oznacza to nieszczelność wymagającą poprawy.

   • W przypadku wykrycia wycieku, odetnij dopływ powietrza, odpowietrz instalację i dokręć połączenie lub wymień uszczelkę.

7. Regulacja położenia elementów obrotowych

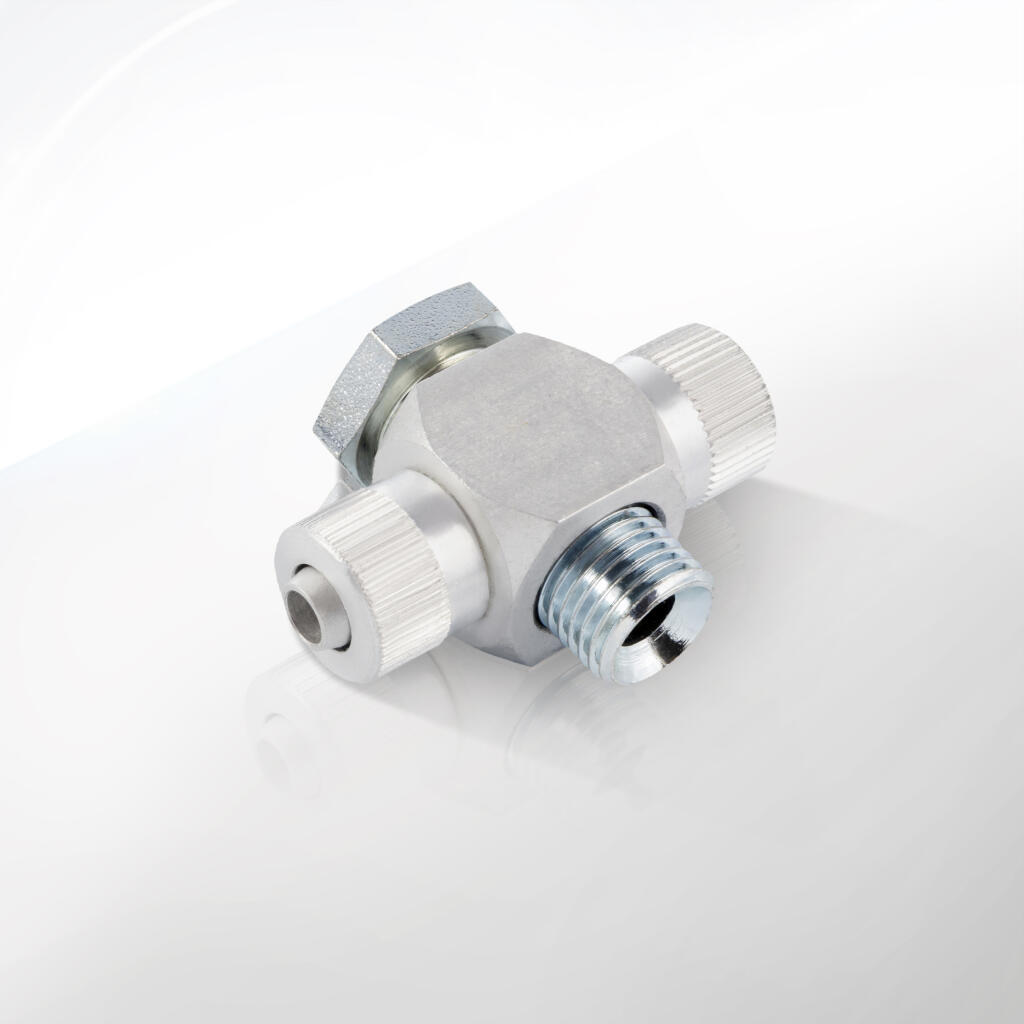

   • Jeśli korzystasz z złączek obrotowych (kolanek Banjo, trójników obrotowych), ustaw je w pożądanym kierunku. Upewnij się, że węże nie są załamane ani naprężone.

   • Po ułożeniu przewodów zablokuj ewentualne nakrętki kontrujące (jeśli występują w danym modelu).

8. Rozruch z docelowym ciśnieniem

   • Po wstępnej kontroli przy niskim ciśnieniu, podnieś ciśnienie w systemie do wymaganego poziomu (np. 6–8 bar).

   • Wykonaj ponowną inspekcję połączeń, aby potwierdzić, że nie występują żadne niewielkie wycieki.

9. Konserwacja i przeglądy

   • W trakcie eksploatacji warto regularnie kontrolować stan złączek, zwłaszcza w systemach narażonych na częste wibracje.

   • Co pewien czas usuwaj zabrudzenia i sprawdzaj, czy gwinty oraz uszczelki nie wykazują oznak zużycia.

   • W razie konieczności wymieniaj zużyte uszczelki na oryginalne części lub zalecane zamienniki, aby zachować najwyższy poziom szczelności i bezpieczeństwa.

Przy zachowaniu powyższych kroków, montaż złączek SERIA 1000 przebiegnie sprawnie, a instalacja będzie działać bezproblemowo przez długi czas. Pamiętaj jednak, by zawsze dostosować sposób montażu do indywidualnych warunków pracy (np. rodzaju medium, temperatury, ciśnienia) oraz do specyfiki konkretnego modelu.

Jeśli w trakcie montażu pojawią się jakiekolwiek wątpliwości, warto skonsultować się z dokumentacją techniczną producenta albo z fachowcami w dziedzinie pneumatyki. Dzięki temu unikniesz ewentualnych problemów związanych z błędnym doborem uszczelnień czy nieprawidłowym dociągnięciem gwintu.

W ostatniej części zestawiamy najczęściej zadawane pytania związane z złączkami pneumatycznymi skręcanymi z mosiądzu niklowanego SERIA 1000. Poniższe odpowiedzi pomogą rozwiać ewentualne wątpliwości i umożliwią sprawne korzystanie z tych rozwiązań w codziennej praktyce.

1. Czy mogę stosować złączki z mosiądzu niklowanego w aplikacjach z wodą?

   • Tak, o ile ciśnienie i temperatura nie przekraczają parametrów wskazanych przez producenta. Niklowanie chroni przed korozją, jednak warto sprawdzić rodzaj medium i ewentualne dodatki chemiczne. W przypadku wody o wysokiej agresywności (np. woda morska) wskazana jest dodatkowa konsultacja co do trwałości uszczelek.

2. Czy gwinty BSPP wymagają stosowania dodatkowego środka uszczelniającego?

   • Gwinty BSPP (równoległe) wymagają często zastosowania taśmy teflonowej lub past uszczelniających. Zwłaszcza gdy jest to połączenie metal-metal. Niektóre modele złączek mają wbudowane uszczelki czołowe, ale i tak w większości przypadków niewielka ilość materiału uszczelniającego zwiększa bezpieczeństwo.

3. Czy złączki nadają się do pracy w podciśnieniu (vacuum)?

   • Wiele złączek z mosiądzu niklowanego zachowuje szczelność również przy podciśnieniu. Jednak przy aplikacjach wysokiego vacuum zawsze warto skonsultować się z dokumentacją techniczną, aby upewnić się, że materiał i uszczelki są odpowiednie do osiąganych poziomów ciśnienia ujemnego.

4. Jak długo wytrzymują uszczelki NBR w instalacji sprężonego powietrza?

   • Żywotność uszczelek NBR zależy od warunków eksploatacji (temperatura, zanieczyszczenia powietrza, kontakt z olejami). W typowych warunkach przemysłowych mogą służyć latami. Regularne przeglądy i ewentualna wymiana w razie zauważalnych nieszczelności to jednak standardowa procedura konserwacyjna.

5. Czy mogę montować złączki w dowolnej pozycji?

   • Tak. Zazwyczaj nie ma ograniczeń co do orientacji złączki. Warto jednak zwrócić uwagę na ewentualne oznaczenia przepływu przy zaworach czy elementach sterujących (np. w Banjo z dławieniem), aby nie zakłócić prawidłowego działania.

6. Czy stosowanie złączek z gwintem zewnętrznym BSPP wymaga specjalistycznych narzędzi?

   • Wystarczy standardowy zestaw kluczy, najczęściej klucze płaskie, oczkowe lub nasadowe. Ważne, by narzędzie pasowało do sześciokątnego profilu, nie uszkadzając powłoki niklowej. W celu profesjonalnego i bezpiecznego montażu, istotne jest też stosowanie się do momentów dokręcania rekomendowanych przez producenta, jeśli takie wartości są podane.

7. Co zrobić, jeśli gwint uległ uszkodzeniu przy dokręcaniu?

   • Najlepszym rozwiązaniem jest wymiana złączki na nową. Próba “ratowania” gwintu może skutkować brakiem szczelności i ryzykiem poważniejszej awarii w przyszłości.

8. Jakie są typowe błędy przy montażu?

   • Najczęstsze to: zbyt mocne dociągnięcie złączki, powodujące zniszczenie gwintu lub uszczelki; nieprawidłowe nawinięcie taśmy teflonowej (np. w złym kierunku); montaż przewodów o niewłaściwej średnicy; brak kontroli szczelności po zakończeniu montażu.

9. Czy można przedłużyć żywotność złączek poprzez smarowanie?

   • Zewnętrzne smarowanie gwintów zwykle nie jest konieczne, bo używa się taśmy teflonowej lub past uszczelniających. W przypadku elementów obrotowych warto stosować smary dedykowane do kontaktu z powietrzem i nieagresywne chemicznie (np. smary na bazie PTFE), ale zawsze zgodnie z zaleceniami producenta.

10. Czy istnieją specjalne warianty do wyższych ciśnień?

• CPP PREMA może oferować warianty przeznaczone do wyższych ciśnień czy wyższych temperatur. Jeśli standardowa SERIA 1000 nie wystarcza, warto sprawdzić dostępność serii wzmocnionej, ewentualnie innych typów złączek.

11. Jak często powinienem sprawdzać szczelność instalacji z tymi złączkami?

• Zaleca się regularne przeglądy — np. raz w miesiącu w intensywnych warunkach przemysłowych. W praktyce wiele firm robi to rzadziej, ale cyklicznie kontroluje krytyczne połączenia i stany ciśnienia. Wczesne wykrycie nieszczelności pozwala uniknąć kosztownych przestojów.

12. Czy w razie potrzeby mogę wymienić jedną złączkę na inną z tej samej serii o innej średnicy?

• Tak, o ile gwint i podstawowe parametry pasują do reszty instalacji. SERIA 1000 jest konstruowana w sposób modułowy, co ułatwia takie modyfikacje. Należy jednak uwzględnić zmiany w przepływie wynikające z innej średnicy przewodu.

13. Jak zapobiec przypadkowym rozszczelnieniom?

• Stosuj właściwy moment dokręcania, dbaj o jakość uszczelnień, zabezpiecz przewody przed uszkodzeniami mechanicznymi, przestrzegaj zalecanych zakresów ciśnienia i temperatury. Upewnij się też, że wszelkie ruchome elementy (kolanka obrotowe) są zablokowane we właściwym położeniu lub mają wystarczający luz, by swobodnie pracować bez naprężeń.
