84.0050.10.3814 - Trójnik wtykowy typu T, gwint zewnętrzny G3/8 do przewodu fi 14 mm, tworzywo sztuczne

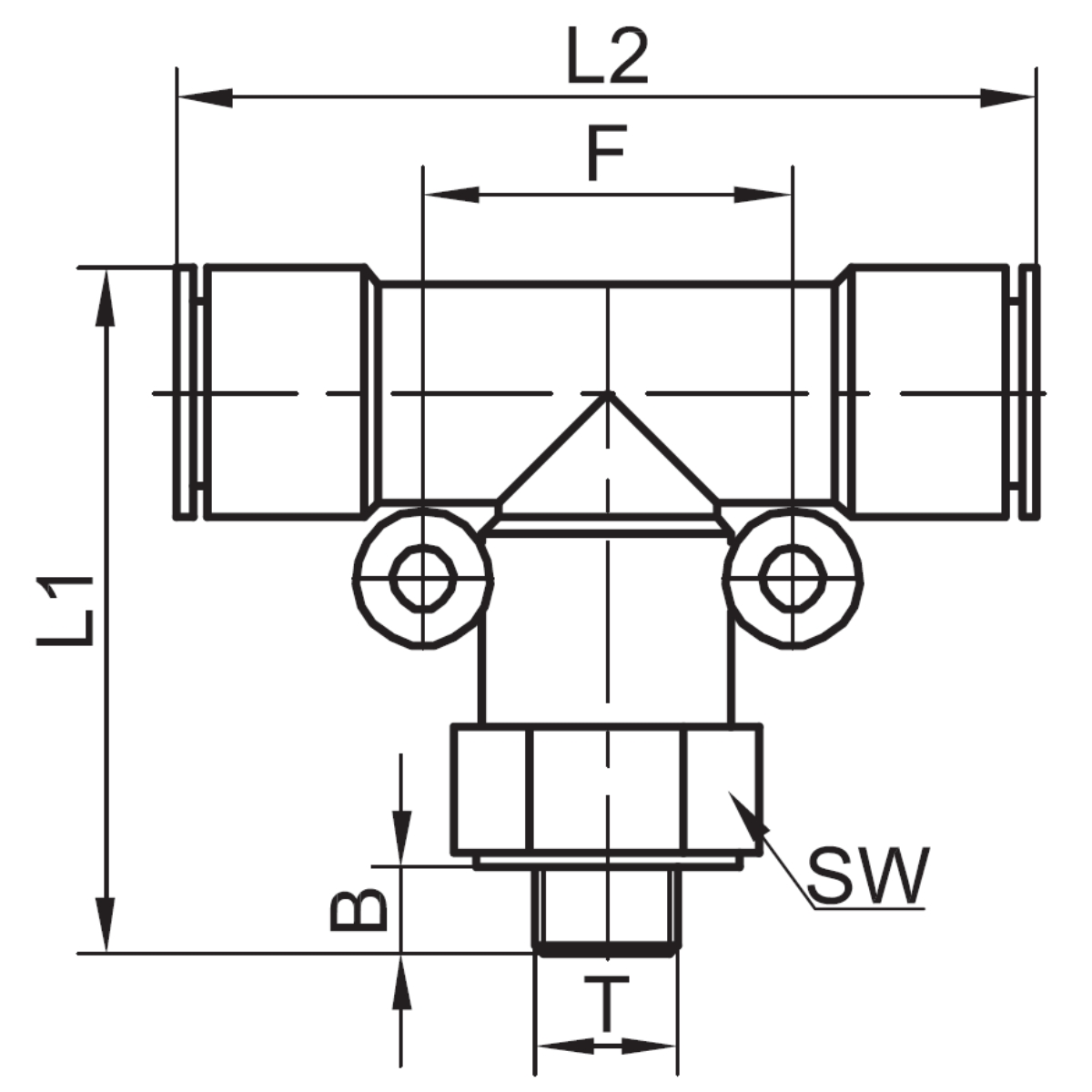

Trójnik wtykowy typu T, gwint zewnętrzny G3/8 do przewodu średnica 14 mm, tworzywo sztuczne. W doborze podstawowe znaczenie mają przyłącze G3/8. Specyfikacja wykonania zawiera następujące wartości: rozmiar gwintu a – G3/8; rodzaj gwintu a – zewnętrzny; seria – 84.0050; kształt – trójnik typu t. Oznaczenia wymiarowe z rysunku technicznego mają wartości: T – G3/8średnica dz{14 mm; B – 7 mm; F – 30,3 mm; L1 – 62 mm; L2 – 52 mm; SW – 24 mm. Dane materiałowe dla tej wersji są następujące: materiał – tworzywo sztuczne. Złączka służy do wykonania uporządkowanego połączenia w zespole pneumatycznym, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Układ korpusu wyznacza kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. To wykonanie można zastosować w nowym lub modernizowanym układzie, jeżeli dostępna przestrzeń umożliwia montaż bez wymuszania położenia przewodu. Każdą zmianę sposobu wykorzystania podzespołu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Dobór trzeba oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przed wyborem wykonania dobrze jest porównać wszystkie cechy współpracujących części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Nie trzeba łączyć wymiarów pochodzących z różnych wariantów tej samej serii, ponieważ nawet niewielka różnica może uniemożliwić szczelny montaż. Połączenie trzeba zmontować na czystych powierzchniach, a następnie sprawdzić jego szczelność przy stopniowym podaniu ciśnienia. Używane narzędzia powinny być przykładane wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części współpracujących i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. W czasie pracy dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Opisywane wykonanie nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację należy wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Podczas eksploatacji trzeba kontrolować stan przewodu oraz gniazda w miejscu połączenia, szczególnie pod kątem naprężeń i nieszczelności. Nie należy wykorzystywać złączki do podtrzymywania współpracujących części, gdyż długotrwałe obciążenie może osłabić połączenie. Ułożenie przewodu musi pozostawiać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Przed demontażem trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Przy obsłudze okresowej trzeba ocenić stan powierzchni sąsiednich, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
