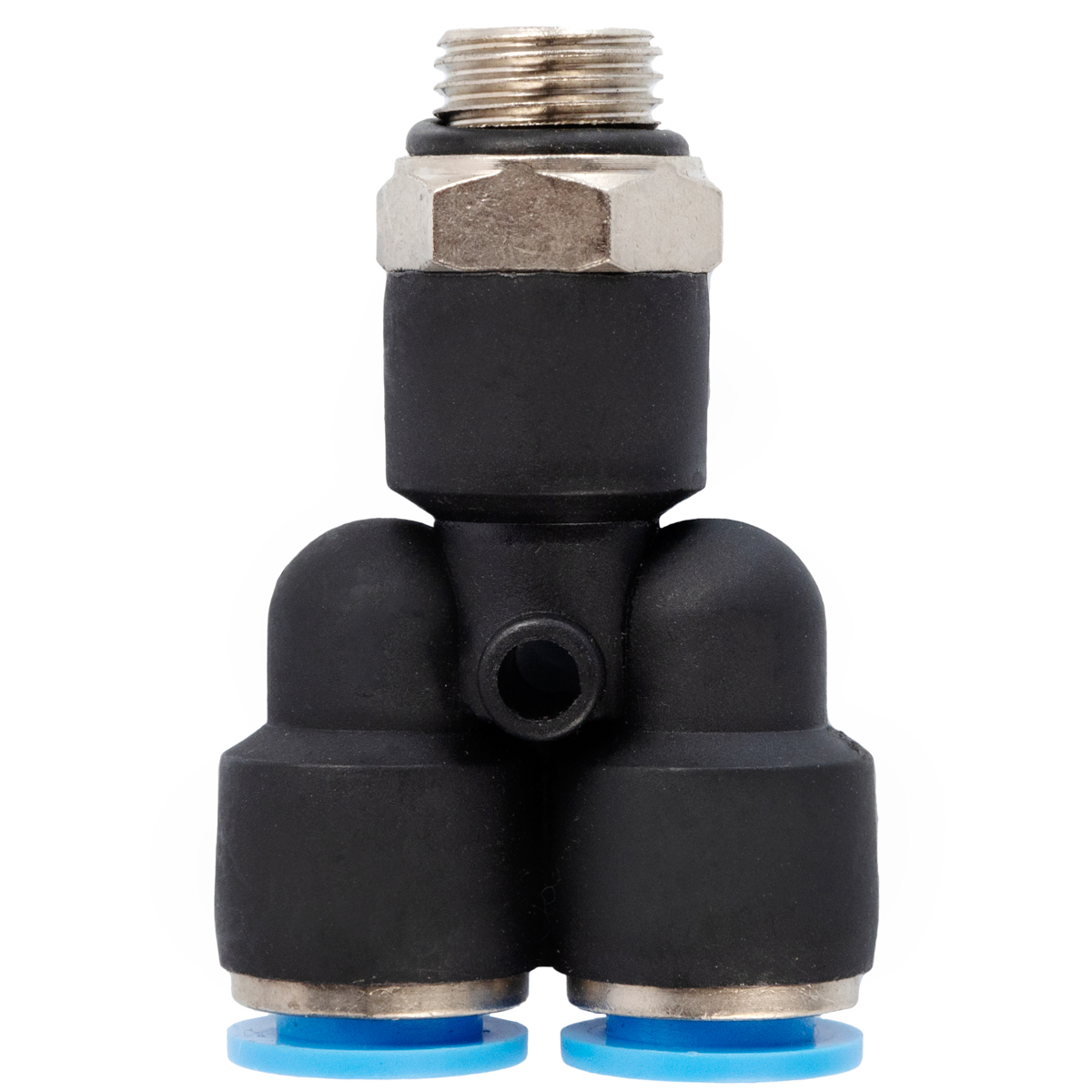

84.0050.17.3812 - Trójnik wtykowy typu Y, gwint zewnętrzny G3/8 do przewodu fi 12 mm, tworzywo sztuczne
Rozmiar Gwintu A
G3/8
Średnica Zewnętrzna Przewodu A
12 mm
Rodzaj Gwintu A
Zewnętrzny
Seria
84.0050
Średnica Zewnętrzna Przewodu B
12 mm
Kształt
Trójnik Typu Y
Materiał
Tworzywo Sztuczne
Waga towaru (kg)
0,049
Waga towaru brutto (kg)
0,052
Waga opakowania (kg)
0,003
Okres gwarancji
12 miesięcy

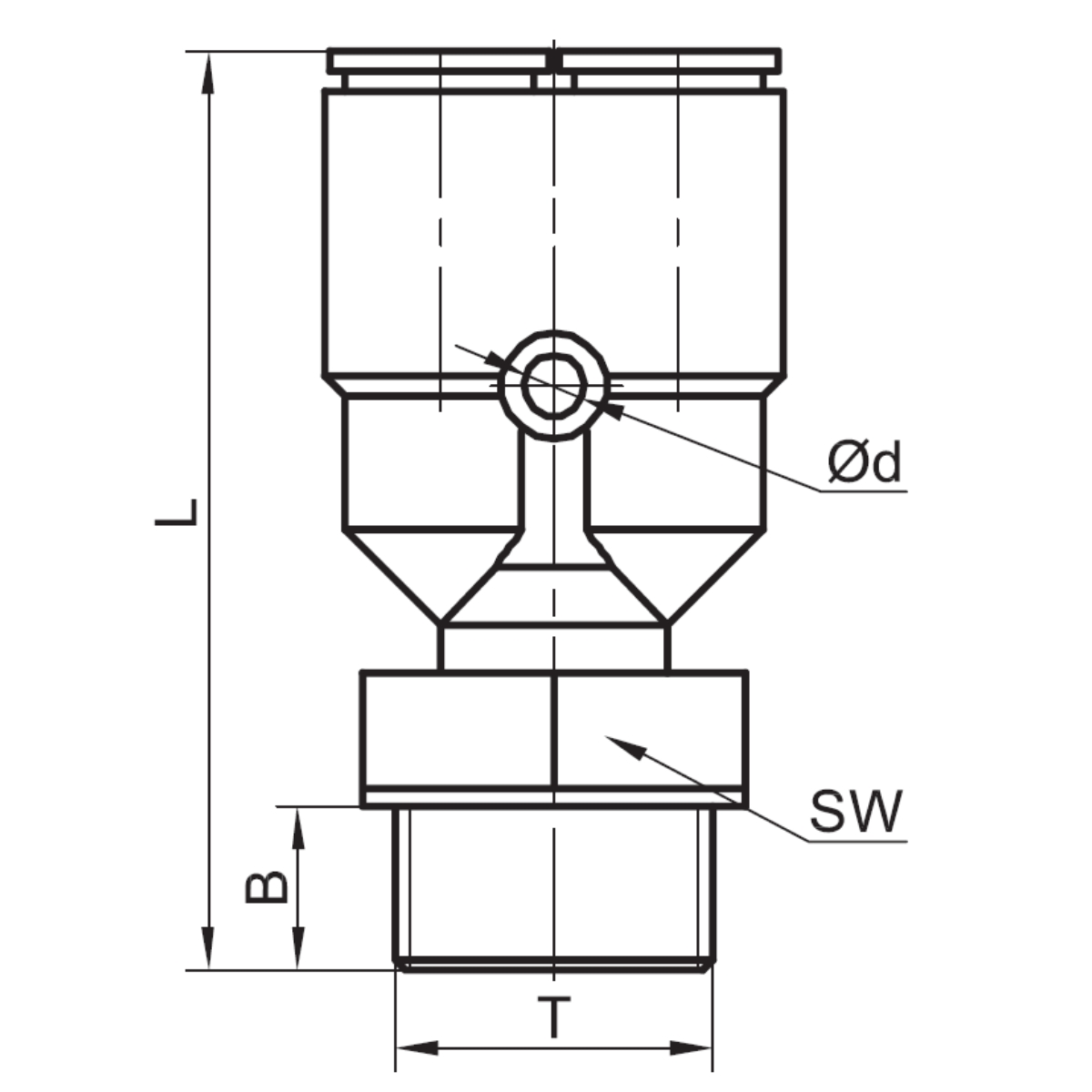

T
G3/8
øDz
12 mm
ød
4,3 mm
B
7 mm
L
61 mm
SW
21 mm
20,10 zł netto
24,72 zł brutto
W sprawie indywidualnych wycen prosimy o kontakt.
Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Stan
magazynowy
magazynowy
19 szt 24 godz.
Zdolności
produkcyjne
produkcyjne
0 szt na zamówienie
OPIS PRODUKTU
Trójnik wtykowy typu Y, gwint zewnętrzny G3/8 do przewodu średnica 12 mm, tworzywo sztuczne. W doborze podstawowe znaczenie mają średnica zewnętrzna przewodu 12 mm oraz przyłącze G3/8. Producent określa tę wersję następującymi parametrami: rozmiar gwintu a – G3/8; średnica zewnętrzna przewodu a – 12 mm; rodzaj gwintu a – zewnętrzny; seria – 84.0050; średnica zewnętrzna przewodu b – 12 mm; kształt – trójnik typu y. Wymiary oznaczone na rysunku producenta: T – G3/8; średnica Dz – 12 mm; średnica d – 4,3 mm; B – 7 mm; L – 61 mm; SW – 21 mm. Kształt korpusu wpływa na kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Złączka służy do wykonania uporządkowanego połączenia w obwodzie sprężonego powietrza, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Złączkę można wykorzystać do tworzenia oraz przebudowy połączeń, o ile kształt korpusu pozwala na prawidłowe poprowadzenie przewodu. Decyzję o doborze należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przed zamówieniem warto porównać wszystkie cechy współdziałających części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania podzespołu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Trzeba unikać łączenia elementów dobranych według różnych zestawów wymiarów, ponieważ podobny wygląd nie gwarantuje zgodności połączenia. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części połączonych i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Opisywane wykonanie nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację powinno się wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Połączenie trzeba odciążyć od ciężaru przewodu i innych elementów, aby nie przenosić stałych sił na strefę uszczelnienia. W eksploatacji powinno się kontrolować okolice przyłącza pod kątem wysunięcia przewodu, przetarć, pęknięć i śladów wycieku. Prowadzenie przewodu powinno zapewniać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Po zakończeniu montażu wymagana jest kontrola szczelności i funkcji, przeprowadzona najpierw przy bezpiecznych nastawach, a następnie w normalnych warunkach pracy. Na początku obsługi serwisowej należy usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Podczas planowanej obsługi trzeba ocenić stan powierzchni połączonych, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
PLIKI DO POBRANIA
Katalog produktowy PDF
Pobierz plik
