84.0050.21.1612 - Trójnik wtykowy redukcyjny typu T do przewodu fi 12-16-12 mm, tworzywo sztuczne
Średnica Zewnętrzna Przewodu A
12 mm
Średnica Zewnętrzna Przewodu B
16 mm
Seria
84.0050
Kształt
Trójnik Typu T
Materiał
Tworzywo Sztuczne
Waga towaru (kg)
0,04
Waga towaru brutto (kg)
0,043
Waga opakowania (kg)
0,003
Okres gwarancji
12 miesięcy
Termin dostawy
na zamówienie
Zdolności produkcyjne (w drodze)
0 szt
øDz1
16 mm
øDz2
12 mm
ød
5,3 mm
F
30 mm
L
33 mm
15,60 zł netto
19,19 zł brutto
W sprawie indywidualnych wycen prosimy o kontakt.
Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Stan
magazynowy
magazynowy
100 szt 24 godz.
Zdolności
produkcyjne
produkcyjne
0 szt na zamówienie
OPIS PRODUKTU

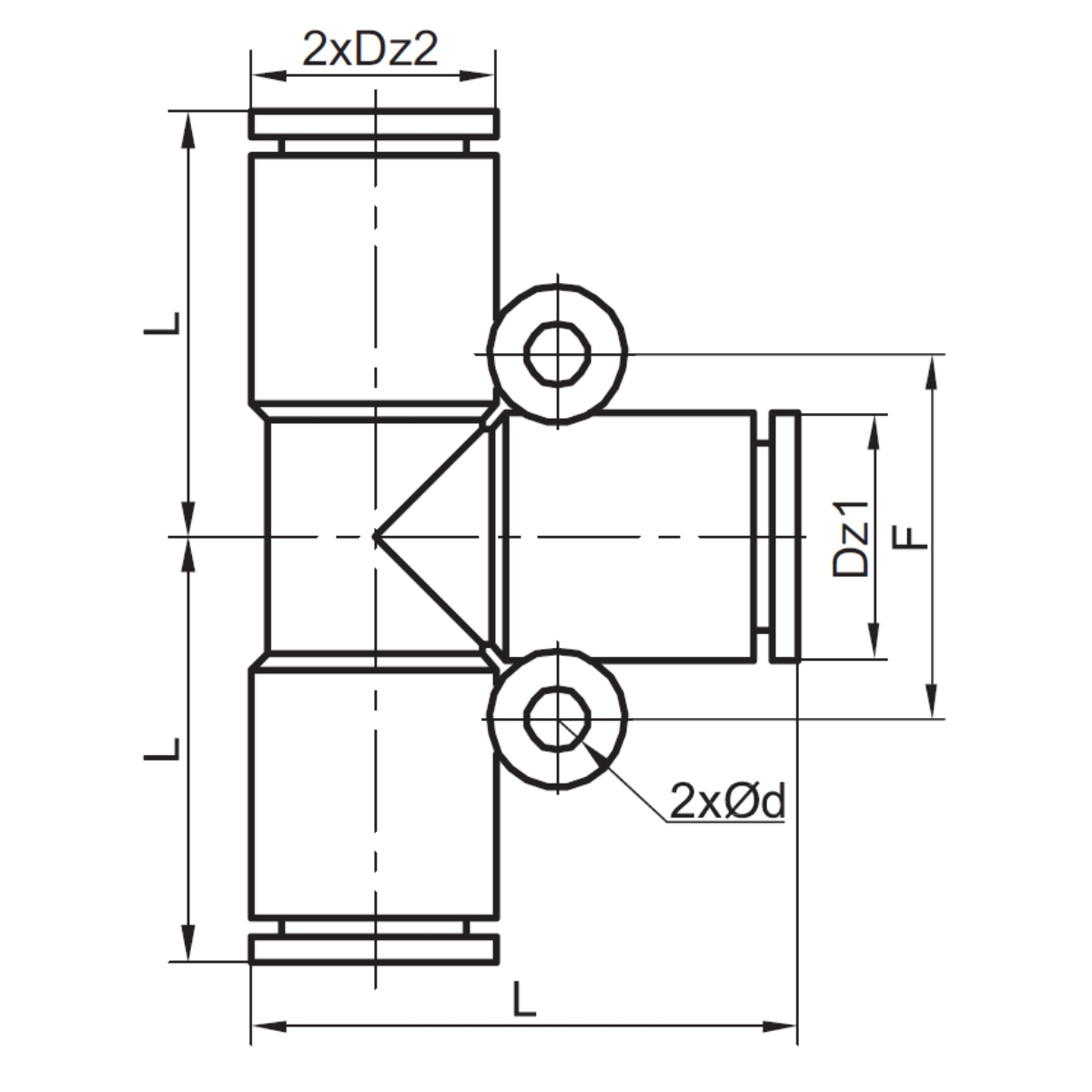

Trójnik wtykowy redukcyjny typu T do przewodu średnica 12-16-12 mm, tworzywo sztuczne. W doborze podstawowe znaczenie mają średnica zewnętrzna przewodu 12 mm. Parametry tego wykonania: średnica zewnętrzna przewodu a – 12 mm; średnica zewnętrzna przewodu b – 16 mm; seria – 84.0050; kształt – trójnik typu t. Dla oznaczeń użytych na rysunku technicznym obowiązują wartości: średnica Dz1 – 16 mm; średnica Dz2 – 12 mm; średnica d – 5,3 mm; F – 30 mm; L – 33 mm. Wykonanie materiałowe opisują parametry: materiał – tworzywo sztuczne. Sposób ukształtowania korpusu wyznacza kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Złączkę można wykorzystać zarówno w nowej instalacji, jak i podczas przebudowy obecnej trasy, pod warunkiem zgodności geometrii z miejscem zabudowy. Złączka służy do wykonania uporządkowanego połączenia w układzie pneumatycznym, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Trzeba unikać łączenia cech wymiarowych pochodzących z kilku wykonań, gdyż może to prowadzić do nieszczelności lub braku dopasowania. Przy doborze trzeba sprawdzić każdą stronę połączenia: rodzaj przyłącza, wymiary przewodu lub gwintu oraz kierunek, w którym ma zostać poprowadzona instalacja. Dobór trzeba oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przy porównywaniu wariantów dobrze jest porównać wszystkie cechy sąsiednich części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania elementu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Połączenie powinno się zmontować na czystych powierzchniach, a następnie sprawdzić jego szczelność przy stopniowym podaniu ciśnienia. Narzędzia trzeba przykładać wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż należy wykonywać po odłączeniu źródeł energii, oczyszczeniu części sąsiednich i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Połączenia nie należy obciążać ciężarem sąsiednich podzespołów, ponieważ połączenie ma służyć do prowadzenia medium, a nie jako element konstrukcyjny. Trasa przewodu powinna pozostawiać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Po każdej ingerencji w instalację powinno się wykonać próbę pracy w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. W warunkach roboczych dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Dobierany element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Przed czynnościami serwisowymi powinno się usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
