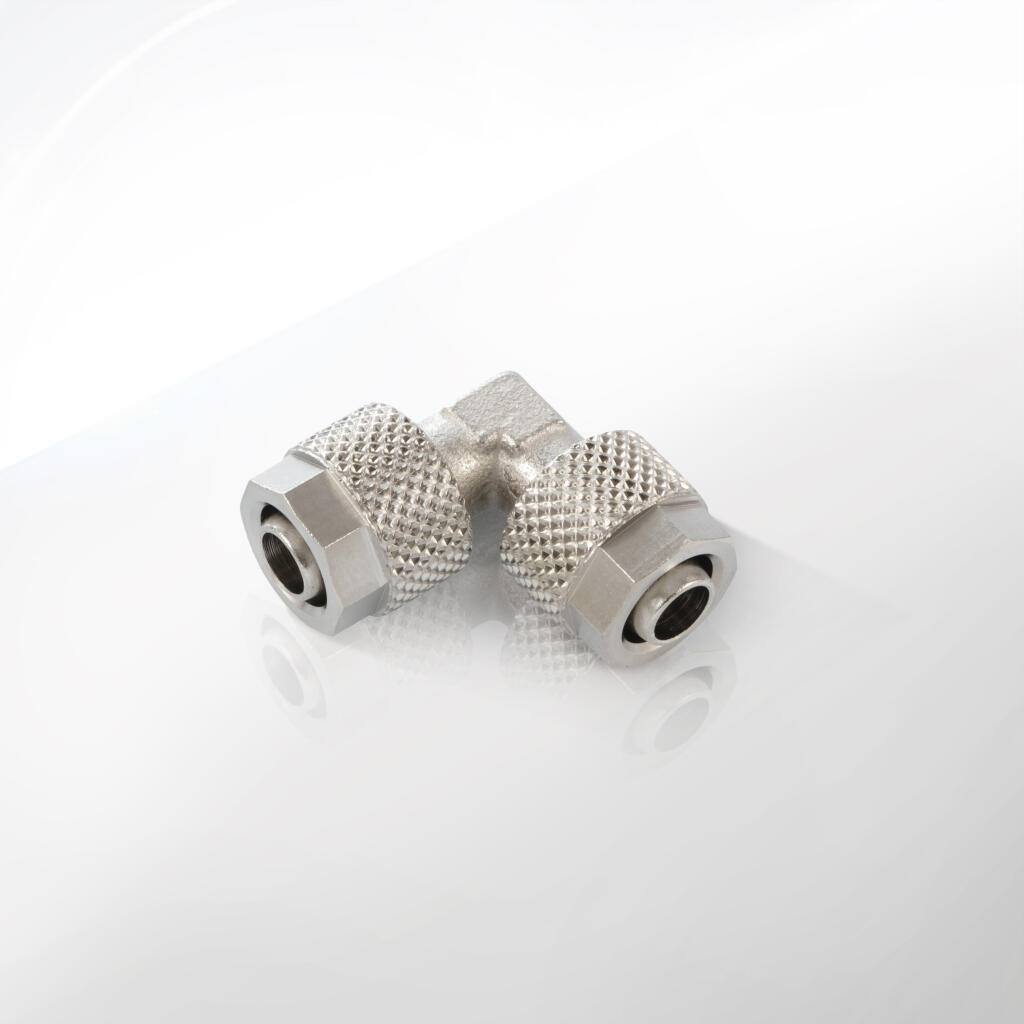

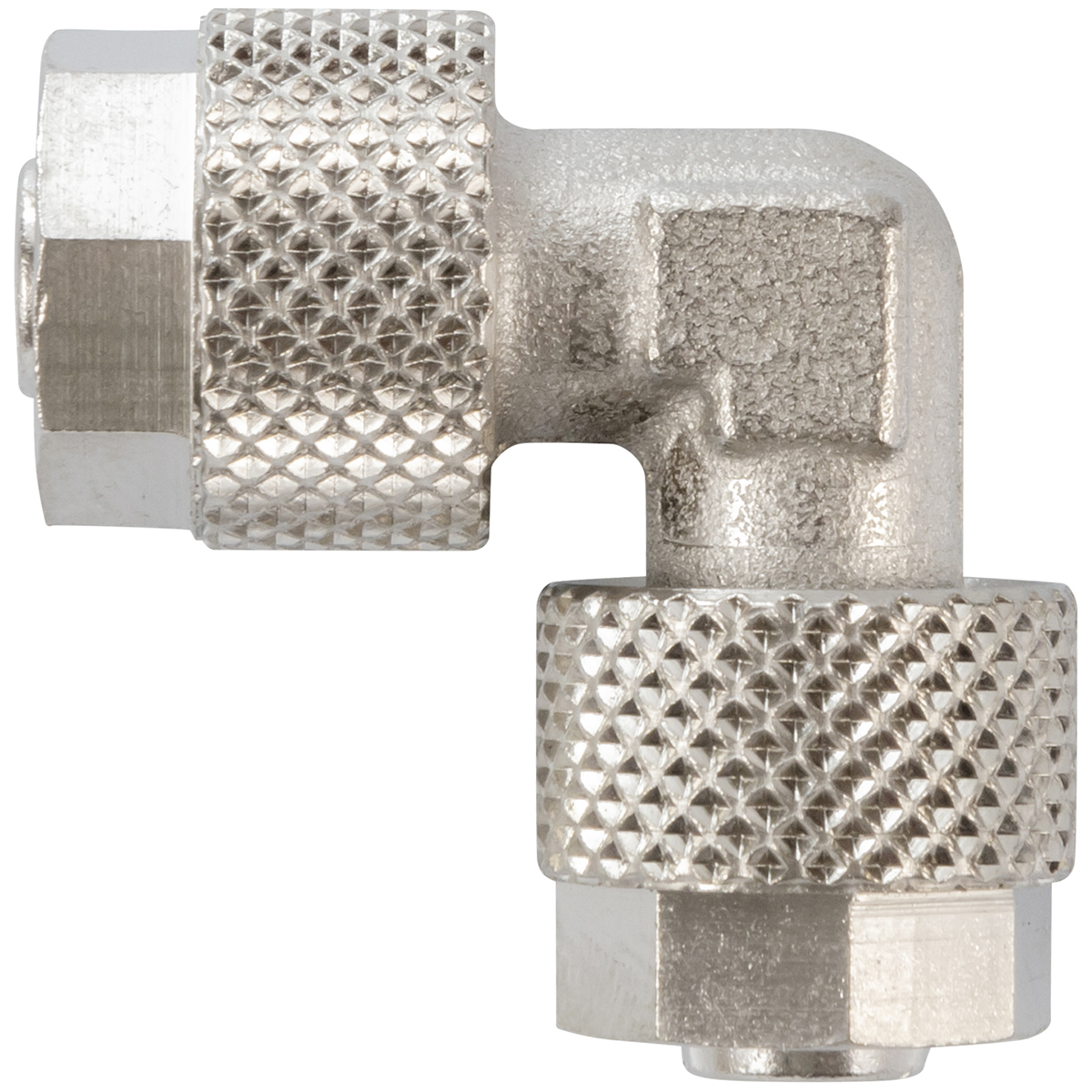

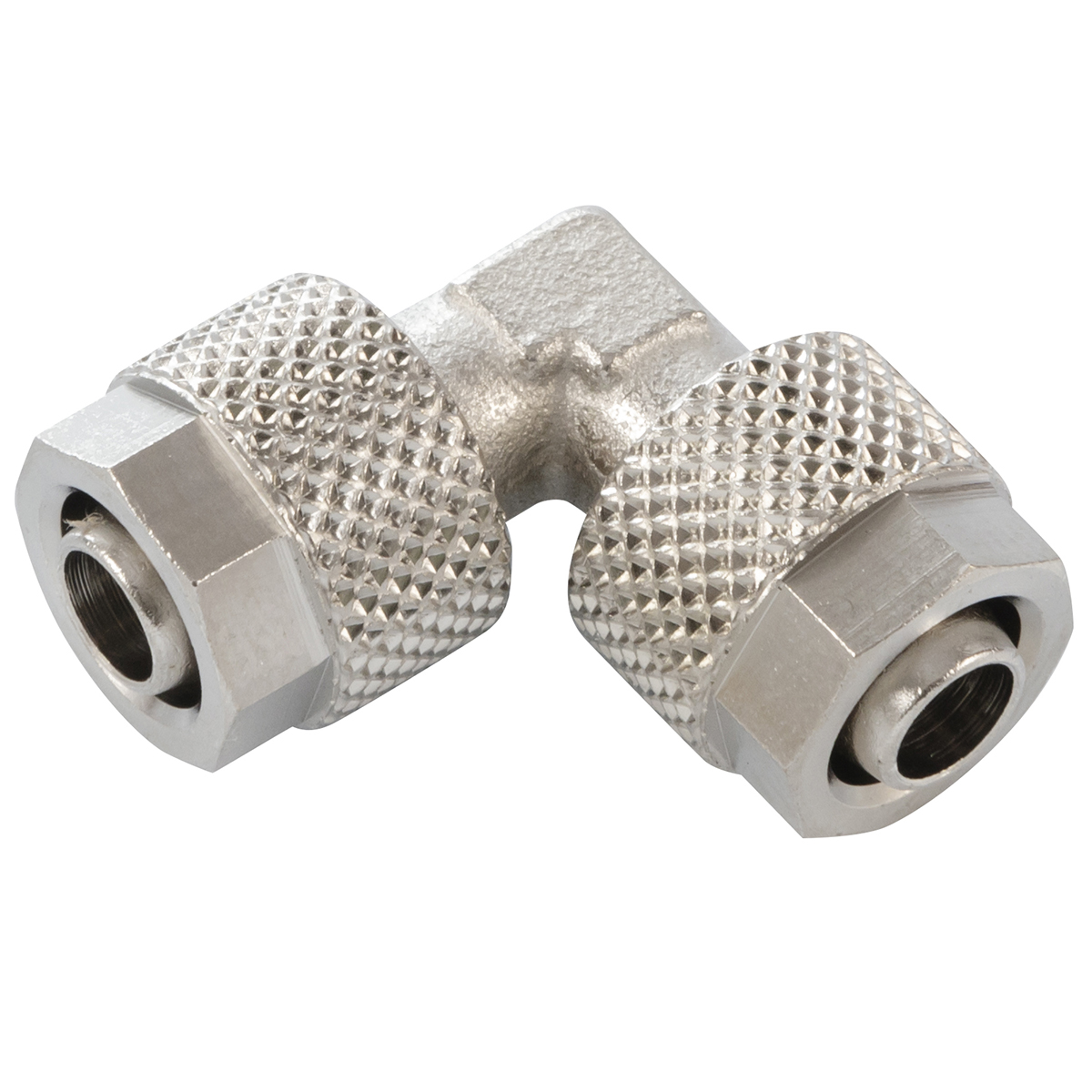

Łączniki kątowe skręcane typu L seria 80.0062

Łączniki kątowe skręcane typu L, oferowane w ramach serii 1000 przez CPP PREMA, to specjalistyczne złączki pneumatyczne zaprojektowane w celu zapewnienia trwałych i szczelnych połączeń przewodów o różnych średnicach. W opisywanej grupie znajdują się cztery warianty:

1. Łącznik kątowy do przewodu fi 6/4 mm, mosiądz niklowany.

2. Łącznik kątowy do przewodu fi 8/6 mm, mosiądz niklowany.

3. Łącznik kątowy do przewodu fi 10/8 mm, mosiądz niklowany.

4. Łącznik kątowy do przewodów fi 8/6 – 6/4 mm, mosiądz niklowany (wariant redukcyjny).

Każdy z tych produktów cechuje się wysoką jakością wykonania, a ich kształt typu L umożliwia wyprowadzenie przewodu pod kątem 90°, co przekłada się na bardziej elastyczne projektowanie instalacji i lepsze wykorzystanie przestrzeni. Poniżej przedstawiamy rozbudowany opis produktu, skupiając się na jego kluczowych cechach i korzyściach płynących z zastosowania.

1. Charakterystyka kształtu i konstrukcji
Łącznik kątowy skręcany (typ L) to złączka, która pozwala na zmianę kierunku prowadzenia przewodu pod kątem prostym. Dzięki temu można w prosty sposób ominąć przeszkody w układzie i prowadzić węże w sposób bardziej uporządkowany. Seria 1000, do której przynależą te produkty, jest ceniona za solidność, powtarzalną jakość i łatwość montażu.

Wewnątrz łącznika znajduje się precyzyjna geometria zapewniająca szczelne przyleganie przewodu do elementów uszczelniających (tulei zaciskowej, nakrętki). Zewnętrzna część to odpowiednio wyprofilowany „kolanko”, umożliwiające poprowadzenie przewodu w kształcie litery L. To kolanko jest kluczowe w instalacjach, gdzie nie ma miejsca na łagodne łuki czy prostoliniowe przyłącza.

2. Materiał i powłoka
Łączniki kątowe skręcane typu L z tej kategorii wytwarzane są z mosiądzu, czyli stopu miedzi i cynku. Ten materiał jest powszechnie stosowany w pneumatyce, ponieważ oferuje odpowiednią wytrzymałość mechaniczną i odporność na zużycie. Co więcej, pokrycie warstwą niklu dodatkowo chroni przed korozją, nadaje powierzchni jednolitą strukturę oraz sprawia, że łącznik łatwo utrzymać w czystości.

Mosiądz niklowany wykazuje wysoką odporność na wilgoć, mgłę olejową i typowe czynniki występujące w halach produkcyjnych. Dzięki temu łączniki kątowe typu L zachowują swoje parametry nawet przy intensywnej eksploatacji w trudnym otoczeniu.

3. Różnorodność rozmiarów i wariant redukcyjny
Podstawowe warianty to 6/4 mm, 8/6 mm oraz 10/8 mm. Oznaczenie te odnosi się do zewnętrznej i wewnętrznej średnicy przewodu. Dodatkowo dostępny jest łącznik kątowy do przewodów fi 8/6 – 6/4 mm, który ma charakter redukcyjny. Pozwala on na połączenie dwóch różnych średnic przewodów, co jest szczególnie przydatne przy modernizacji lub rozbudowie istniejącej instalacji.

4. Uniwersalność zastosowań
Łączniki kątowe typu L z serii 1000 stosowane są w układach pneumatycznych o zróżnicowanym przeznaczeniu. Można je znaleźć w liniach produkcyjnych branży automotive, gdzie powszechnie używa się siłowników i narzędzi pneumatycznych, w warsztatach samochodowych, a nawet w mniejszych zakładach przemysłowych, zajmujących się obróbką tworzyw czy metali. Każdy z tych sektorów ceni sobie trwałość i niezawodność połączeń, a takie właśnie cechy zapewniają produkty CPP PREMA.

5. Skuteczność uszczelnienia
Skręcana konstrukcja zapewnia pewne mocowanie przewodu. Wewnątrz znajduje się tuleja, która podczas dokręcania nakrętki zaciskowej rozkłada siły równomiernie na obwodzie węża, gwarantując szczelność. Zastosowanie gumowych lub elastomerowych pierścieni (zazwyczaj NBR) dodatkowo chroni przed wyciekami powietrza. W efekcie instalacja może działać przy ciśnieniach typowych w pneumatyce (np. do 10–15 bar, w zależności od zaleceń producenta), nie generując strat energii spowodowanych nieszczelnościami.

6. Komfort montażu i eksploatacji
Łączniki kątowe skręcane typu L są doceniane za prostotę montażu. Wystarczy, monter że przytnie przewód pod kątem prostym, wsunie go w złączkę i dokręci nakrętkę za pomocą klucza. W razie potrzeby wymiany węża nie trzeba demontować całego układu – wystarczy odkręcić nakrętkę, wysunąć przewód i włożyć nowy. To znacznie skraca przestoje i obniża koszty eksploatacji.

7. Zgodność ze standardami
Seria 1000 od CPP PREMA jest projektowana tak, by pozostawać w zgodzie z popularnymi standardami branżowymi w zakresie wymiarów, tolerancji gwintów i parametrów użytkowych. To z kolei pozwala bez problemu łączyć łączniki typu L z pozostałymi elementami instalacji (zaworami, siłownikami, przewodami).

8. Wytrzymałość na obciążenia mechaniczne
W zakładach przemysłowych węże pneumatyczne nierzadko podlegają drganiom, obciążeniom dynamicznym czy przypadkowym uderzeniom. Łączniki kątowe, wykonane z mosiądzu niklowanego, mają odpowiednią sztywność i sprężystość, pozwalającą niwelować wpływ tych czynników na szczelność połączenia. W efekcie system pneumatyczny zachowuje integralność przez wiele lat eksploatacji.

9. Design i spójność instalacji
Choć aspekty wizualne w przemyśle nie zawsze są kluczowe, metaliczna, niklowana powierzchnia łącznika kątowego typu L nadaje mu profesjonalny, nowoczesny wygląd. Jest to cenione szczególnie w branżach, gdzie instalacje są częściowo widoczne dla klientów czy gości zwiedzających zakład (np. linie produkcyjne w nowoczesnych halach pokazowych).

10. Możliwość dostosowania do różnych typów instalacji
Oprócz klasycznych układów sprężonego powietrza, łączniki kątowe skręcane typu L mogą być wykorzystane do innych neutralnych gazów. Jeśli aplikacja wymaga kontaktu z wodą lub innymi płynami, również istnieje możliwość wykorzystania mosiądzu niklowanego, o ile właściwości medium nie są wysoce korozyjne i nie przekraczają zakresu temperatur i ciśnień określonych przez producenta.

11. Perspektywa serwisowa i konserwacyjna
Produkty z serii 1000, w tym opisywane łączniki kątowe, są cenione za długą żywotność i bezawaryjne działanie. Jednakże, jak w przypadku każdego elementu pneumatycznego, istnieje możliwość naturalnego zużycia uszczelek czy tulei zaciskowych. Wymiana tych drobnych części jest nieskomplikowana i nie wymaga demontażu większych fragmentów instalacji. Wystarczy sięgnąć po nowe akcesoria serwisowe od CPP PREMA i zastąpić zużyte elementy, zachowując dotychczasową obudowę łącznika.

12. Korzyści ekonomiczne
Inwestycja w dobrej klasy łączniki kątowe skręcane pozwala na unikanie strat energii spowodowanych wyciekami sprężonego powietrza. W dużych zakładach nawet niewielkie nieszczelności mogą generować odczuwalne koszty, dlatego wybór solidnych produktów przekłada się na realne oszczędności. Ponadto ich montaż i ewentualna wymiana są szybkie, co oznacza minimalizację przestojów i lepszą produktywność.

13. Podsumowanie
Łączniki kątowe skręcane typu L z mosiądzu niklowanego to niezawodne elementy systemów pneumatycznych. Pozwalają na pewne, stabilne i szczelne poprowadzenie przewodów pod kątem 90°, co bywa nieocenione w ciasnych przestrzeniach czy przy rozbudowanych liniach produkcyjnych. Dzięki różnym wariantom średnic (w tym redukcyjnemu) można je dopasować do rozmaitych konfiguracji. Estetyczny wygląd, wytrzymałość na obciążenia i odporność korozyjna czynią je uniwersalnym rozwiązaniem, które sprawdza się zarówno w dużych halach przemysłowych, jak i mniejszych warsztatach.

Kiedy weźmiemy pod uwagę prostotę montażu, łatwość konserwacji i możliwości zastosowania w szerokim zakresie branż, staje się jasne, że łączniki kątowe skręcane typu L stanowią ważny filar każdej instalacji pneumatycznej, w której ceni się wydajność, bezpieczeństwo i niezawodność.

Łączniki kątowe skręcane typu L z serii 1000 marki CPP PREMA odgrywają istotną rolę w wielu sektorach przemysłu i zastosowaniach warsztatowych. Ich wszechstronność wynika przede wszystkim z możliwości poprowadzenia przewodów pod kątem 90°, co w praktyce znacznie ułatwia zarządzanie przestrzenią i unikanie kolizji z innymi elementami maszyny czy linii technologicznej. Oto przykładowe obszary, w których takie łączniki znajdują szczególne zastosowanie:

1. Linie produkcyjne w branży automotive
Przemysł motoryzacyjny i pokrewne sektory, takie jak produkcja podzespołów czy montaż pojazdów, cenią elastyczne rozwiązania pneumatyczne. Łączniki kątowe typu L umożliwiają prowadzenie węży w sposób zapewniający minimalną długość i mały promień zagięcia. W rezultacie można ograniczyć ryzyko zbyt ostrych załamań węży, które prowadziłyby do strat ciśnienia lub uszkodzeń. Duże obciążenia i intensywny cykl pracy (liczne włączenia, szybkie ruchy siłowników) wymagają niezawodności – a tę gwarantuje skręcana, szczelna konstrukcja.

2. Obróbka metali i tworzyw sztucznych
W zakładach zajmujących się frezowaniem, toczeniem czy formowaniem wtryskowym, powszechnie używa się siłowników i narzędzi pneumatycznych. Zdarza się, że przestrzenie montażowe są ciasne i nie pozostawiają miejsca na klasyczne, proste złącza. Wówczas łączniki kątowe skręcane typu L stają się idealnym rozwiązaniem, ponieważ pozwalają rozlokować węże wzdłuż krawędzi maszyn, zapobiegając niepotrzebnym zgięciom czy zatorom.

3. Warsztaty i stacje serwisowe
W punktach naprawy pojazdów, zakładach wulkanizacyjnych czy serwisach ogumienia często korzysta się z kompresorów i kluczy pneumatycznych. Aby móc efektywnie zorganizować stanowisko pracy, warto mieć możliwość przeprowadzenia przewodów pod kątem w taki sposób, by nie zawadzały one o sprzęt czy nie plątały się pod nogami. Dzięki temu mechanik ma łatwiejszy dostęp do narzędzi, a miejsce pracy pozostaje uporządkowane i bezpieczne.

4. Przemysł spożywczy i farmaceutyczny
W tych branżach higiena i zachowanie czystości instalacji są priorytetowe. Łączniki kątowe z mosiądzu niklowanego oferują gładką powierzchnię, którą łatwo utrzymać w czystości, a jednocześnie zapewniają szczelność przy zmiennych temperaturach czy wilgotności. Wykorzystuje się je np. w liniach pakujących, sortujących lub dozujących, w których trzeba rozmieścić węże pneumatyczne wokół urządzeń mających kontakt z żywnością czy środkami medycznymi.

5. Linie automatyzacji i robotyki
Nowoczesne procesy przemysłowe często bazują na robotach, które do sterowania chwytakami czy innymi akcesoriami używają napędów pneumatycznych. Aby uniknąć kolizji w ruchu robota, warto poprowadzić węże w narożnikach czy przy obudowach – stąd nieoceniona jest rola łączników kątowych typu L. Pozwalają one uniknąć pętli przewodu i zabezpieczają instalację przed nadmiernym ścieraniem podczas szybkich, powtarzalnych ruchów.

6. Systemy transportu i magazynowania
W magazynach zautomatyzowanych, gdzie stosuje się siłowniki do sortowania paczek czy układania towaru, czwórniki kątowe i łączniki L pozwalają na budowanie przejrzystych, zorganizowanych tras pneumatycznych. Brak plątaniny przewodów przekłada się na mniej awarii, mniejsze ryzyko uszkodzeń mechanicznych i szybszą konserwację.

7. Użycie w urządzeniach mobilnych
Niektóre pojazdy specjalnego przeznaczenia (wozy strażackie, śmieciarki, maszyny rolnicze) posiadają podzespoły pneumatyczne (np. podnośniki, systemy zamykania klap). W takich pojazdach przestrzeń jest mocno ograniczona, a elementy instalacji narażone na wibracje oraz wstrząsy. Łączniki kątowe skręcane typu L są tu cenione za możliwość optymalnego poprowadzenia przewodu w trudnych warunkach i zapewnienie długotrwałej szczelności.

8. Projekty DIY i małe warsztaty rzemieślnicze
Choć seria 1000 to profesjonalna linia produktów, nic nie stoi na przeszkodzie, by stosować je w mniejszych, hobbystycznych projektach, np. w pracowniach stolarskich czy podczas budowy instalacji pneumatycznej w garażu. Ich montaż jest na tyle prosty, że każdy majsterkowicz o podstawowej wiedzy poradzi sobie z przygotowaniem szczelnych połączeń pod kątem 90°.

9. Ekonomia i efektywność
W dobrze zaprojektowanej instalacji pneumatycznej minimalizuje się długości węży i liczbę zbędnych załamań. Łączniki kątowe typu L wpływają na zmniejszenie spadków ciśnienia oraz ograniczają niepotrzebne kąty załamania. W dużych zakładach przekłada się to na oszczędności energii, bo kompresor pracuje wydajniej, nie kompensując strat wynikających z nieoptymalnie poprowadzonych przewodów.

10. Zastosowania w systemach chłodzenia i kontroli przepływu
Część użytkowników sięga po łączniki kątowe typu L również w mniej oczywistych aplikacjach, np. do chłodzenia punktowego narzędzi (poprzez mgłę olejową czy doprowadzenie strumienia powietrza). Dzięki kształtowi L można skierować strumień dokładnie tam, gdzie jest potrzebny, jednocześnie zachowując niewielkie gabaryty całego układu.

11. Redukcyjny wariant 8/6 – 6/4
Osobną kategorię stanowi łącznik kątowy typu L redukcyjny, pozwalający na przejście z węża o średnicy zewnętrznej 8 mm na wąż 6 mm (a wewnętrznej proporcjonalnie 6 mm i 4 mm). Tego typu produkt bywa niezbędny, gdy w układzie istnieją odcinki o różnych przepływach lub gdy modernizujemy starszą część linii, chcąc przyłączyć ją do nowszego fragmentu z innymi parametrami przewodów.

12. Minimalizacja ryzyka uszkodzeń
Odpowiednio dobrane łączniki kątowe skręcane typu L zabezpieczają przewody przed nadmiernym zginaniem w ostrym kącie. Każde takie zagięcie potrafi znacząco zmniejszać żywotność węża oraz powodować problemy z przepływem powietrza. Wykorzystując konstrukcję kolankową, można zachować rekomendowany promień gięcia i zredukować awaryjność systemu.

13. Wyposażenie linii produkcyjnych w standard
Coraz więcej firm decyduje się na wprowadzanie standardu, w którym łączniki kątowe typu L stanowią domyślne rozwiązanie przy wyprowadzaniu przewodów w trudno dostępnych miejscach. Zapewnia to spójność i powtarzalność w projektach, co z kolei ułatwia prace projektowe i serwisowe. Dzięki temu monterzy wiedzą, że przy zmianie trasy węża automatycznie sięgają po łącznik kątowy, co minimalizuje ryzyko błędów montażowych.

Zanim przystąpi się do montażu i eksploatacji łączników kątowych skręcanych typu L, warto poznać ich główne parametry techniczne. Pomaga to w dobraniu odpowiedniego wariantu do wymagań konkretnej instalacji pneumatycznej oraz w efektywnym i bezpiecznym użytkowaniu.

1. Średnice przewodów

• Fi 6/4 mm: Przeznaczone do węży o zewnętrznej średnicy 6 mm i wewnętrznej 4 mm. To jeden z popularniejszych rozmiarów w mniejszych układach pneumatycznych, np. narzędzia warsztatowe czy małe linie montażowe.

• Fi 8/6 mm: Ten wariant bywa stosowany w średniej wielkości instalacjach, gdzie istotne jest zachowanie przyzwoitego przepływu powietrza przy jednoczesnej kompaktowości przewodów.

• Fi 10/8 mm: Większy rozmiar pozwala na przepuszczanie większej ilości powietrza bez istotnego spadku ciśnienia. Stosuje się go w bardziej rozbudowanych liniach produkcyjnych.

• Fi 8/6 – 6/4 mm (redukcja): Umożliwia łączenie węży o dwóch różnych średnicach, co jest szczególnie przydatne przy modernizacjach bądź konieczności adaptacji instalacji do nowych wymogów przepływu.

2. Zakres ciśnienia
Łączniki kątowe skręcane typu L w serii 1000 przystosowane są najczęściej do pracy w typowych warunkach przemysłowych, czyli do około 10–15 bar (w zależności od dokładnych wytycznych producenta). Zazwyczaj 10 bar to wartość przyjęta za bezpieczny pułap roboczy dla standardowych zastosowań. W razie wątpliwości lub użycia w środowisku z podwyższonym ciśnieniem, należy skonsultować się z producentem i sprawdzić dokumentację techniczną.

3. Temperatura pracy
Standardowe uszczelki (zazwyczaj NBR) zapewniają poprawne działanie w zakresie temperatur od około -18°C do +70/80°C. W praktyce oznacza to, że łączniki można stosować w większości warunków przemysłowych, w tym w halach nieogrzewanych (zimą) lub w miejscach o umiarkowanie podwyższonej temperaturze. Jeżeli instalacja pracuje w skrajnych warunkach (bardzo niskie bądź bardzo wysokie temperatury), warto rozważyć wymianę uszczelek na warianty odporne na ekstremalne warunki (np. FKM).

4. Konstrukcja i sposób uszczelnienia
Skręcana konstrukcja oznacza, że każdy z końców łącznika posiada nakrętkę i tuleję zaciskową bądź pierścień uszczelniający. Przewód wsuwa się do oporu w gniazdo, a następnie dokręca nakrętkę, która powoduje zaciśnięcie tulei wokół węża. Dzięki temu rozkład sił jest równomierny, a ryzyko poluzowania przewodu w czasie pracy minimalne.

Często stosuje się elastomerowe pierścienie (NBR) zapewniające dodatkowe doszczelnienie. Ich elastyczność pozwala utrzymać szczelność nawet przy lekkich wibracjach czy zmianach temperatury.

5. Gwinty i wymiary
Zazwyczaj łączniki skręcane typu L tej serii nie mają gwintowanego przyłącza do armatury, ponieważ ich główną funkcją jest łączenie węży. Jeśli jednak występuje potrzeba doprowadzenia innego elementu z gwintem (np. zaworu), należy sięgnąć po modele wyposażone w odpowiednie gwinty G (BSPP) lub R (stożkowe). Informacje o takich wersjach można znaleźć w katalogu CPP PREMA.

6. Materiał wykonania

• Korpus: mosiądz OT58, niklowany.

• Uszczelki: NBR (lub inne, zależnie od wersji).

• Tuleja i nakrętka zaciskowa: najczęściej metal bądź tworzywo wysokowytrzymałe (np. POM), co gwarantuje odpowiedni docisk i odporność na ścieranie.

7. Odporność korozyjna
Niklowanie powierzchni mosiądzu podnosi odporność na korozję, co sprawia, że łączniki kątowe mogą być stosowane w otoczeniu o podwyższonej wilgotności oraz przy kontakcie z mgłą olejową. Trwałość powłoki zależy od grubości i jakości wykonania warstwy galwanicznej, jednak w typowych warunkach przemysłowych można liczyć na wieloletnią eksploatację bez widocznych oznak rdzewienia czy matowienia.

8. Wytyczne montażu

• Przycinanie przewodu: zawsze pod kątem 90°, najlepiej za pomocą specjalistycznych nożyc lub obcinaka do węży pneumatycznych.

• Dokręcanie: z wyczuciem, zazwyczaj wystarcza dokręcić ręcznie, a następnie użyć klucza z niewielkim momentem. Za mocne dokręcenie może zgnieść przewód lub uszkodzić gwint nakrętki.

• Test szczelności: po montażu warto przeprowadzić szybki test, np. przy niższym ciśnieniu, by potwierdzić brak wycieków.

9. Konserwacja i wymiana części
Sama konstrukcja łącznika jest z założenia niewymagająca w eksploatacji. Głównym punktem serwisowym mogą być uszczelki, które z czasem tracą elastyczność. Jeśli zauważymy pierwsze oznaki nieszczelności, można spróbować dokręcić nakrętkę. Gdy to nie pomoże, rozłączenie przewodu i kontrola tulei/ pierścienia uszczelniającego jest wskazana. Wymiana uszczelek czy wkładki zaciskowej jest prosta, a wielu dostawców oferuje zestawy naprawcze (O-ringi, pierścienie).

10. Kompatybilność z różnymi mediami
Choć seria 1000 jest przeznaczona głównie do sprężonego powietrza, nic nie stoi na przeszkodzie, by używać łączników z innymi gazami nieagresywnymi. Przy cieczach (np. woda, chłodziwo) również nie ma przeciwwskazań, o ile ciśnienie i temperatura mieszczą się w normach. Zawsze warto sprawdzić odporność materiału na dane medium, zwłaszcza przy cieczach o potencjalnych właściwościach korozyjnych.

11. Rozbudowa i modernizacja
Dużą zaletą łączników kątowych skręcanych typu L jest ich modułowość. Używając kilku elementów, w tym także wariantu redukcyjnego, można łatwo stworzyć skomplikowany układ z różnymi średnicami węży czy kierunkami prowadzenia. Taka elastyczność wpływa na szybkość modernizacji linii, co bywa kluczowe dla zakładów wdrażających zasady Lean Manufacturing czy Just In Time (JIT).

12. Wytyczne BHP
Pracownicy montujący łączniki powinni mieć świadomość ciśnienia w instalacji. Przed rozpoczęciem pracy trzeba wyłączyć dopływ sprężonego powietrza i upewnić się, że w układzie nie ma ciśnienia resztkowego. Montaż w układzie pod ciśnieniem grozi niebezpieczeństwem wyrzucenia elementów i kontuzją.

13. Przykładowe wartości momentów dokręcania
Choć konkretną wartość momentu dokręcania należy czerpać z dokumentacji producenta, w praktyce zazwyczaj jest to kilka Nm dla małych rozmiarów (np. 6/4 mm). Zbyt duży moment może prowadzić do uszkodzenia gwintu albo nadmiernej deformacji przewodu.

1. Mosiądz jako baza korpusu

• Współczynnik wytrzymałości do masy: Mosiądz jest wystarczająco mocny, aby oprzeć się siłom wynikającym z ciśnienia sprężonego powietrza (zwykle do ok. 10–15 bar), a zarazem nie jest tak ciężki jak stal.

• Dobra podatność na obróbkę: W procesie produkcji – toczenia, gwintowania czy formowania – mosiądz wykazuje powtarzalność i niewielkie ryzyko pęknięć. To szczególnie istotne, gdy w łączniku trzeba precyzyjnie wyprofilować kanały przepływowe czy gniazda na uszczelki.

2. Niklowanie powierzchni

• Ochrona przed korozją: Niklowanie chroni metal przed utlenianiem i reakcjami chemicznymi, które mogłyby pojawić się podczas eksploatacji w wilgotnym lub chemicznie aktywnym otoczeniu.

• Ujednolicona, gładka powierzchnia: Pozwala to na łatwe usuwanie zanieczyszczeń (np. pyłu, oleju) i sprawia, że łącznik dłużej zachowuje walory estetyczne i funkcjonalne.

• Zwiększona twardość: Warstwa niklu nie tylko ogranicza korozję, ale też wzmacnia wierzchnią warstwę mosiądzu, dzięki czemu łącznik mniej się zużywa w trakcie wieloletniej eksploatacji.

3. Tuleje i nakrętki zaciskowe

• Materiały metalowe (mosiądz, stal) lub wysokogatunkowe tworzywa sztuczne (np. POM): Ich zadaniem jest zapewnienie właściwego docisku przewodu bez ryzyka zgniecenia czy zarysowania.

• Kształt dopasowany do przewodu: Tuleje zaciskowe mają z reguły wewnętrzny stożek, który równomiernie ściska wąż na obwodzie, zapobiegając punktowym naprężeniom.

4. Uszczelki

• NBR (kauczuk butadienowo-akrylonitrylowy): Standardowy materiał stosowany w branży pneumatycznej, odporny na oleje i smary. Doskonale radzi sobie w zakresie temperatur typowych dla przemysłu.

• Alternatywy (EPDM, FKM): W zależności od potrzeb, w niektórych wariantach łączników można spotkać inne elastomery – szczególnie w przypadku wyższych temperatur czy kontaktu z agresywnymi chemikaliami.

5. Wytrzymałość na obciążenia dynamiczne
W wielu aplikacjach (np. w maszynach z wibracjami) łączniki są narażone na częste zmiany ciśnienia, drgania czy gwałtowne ruchy węży. Mosiądz niklowany zachowuje stabilność wymiarową w takich warunkach. Jednocześnie brak pęknięć i deformacji korpusu przekłada się na dłuższe okresy pomiędzy konserwacjami.

6. Odporność chemiczna
Choć standardowe łączniki przeznaczone są głównie do powietrza i gazów nieagresywnych, mosiądz niklowany w wielu przypadkach radzi sobie też z mniej wymagającymi płynami (np. wodą). Jeśli użytkownik planuje transport bardziej wymagających substancji, warto upewnić się, że powłoka niklowa i uszczelki są wystarczające w kontekście danej chemii.

7. Dbałość o jakość galwaniczną
Niklowanie to jeden z istotnych procesów podczas produkcji. Nieodpowiednio wykonana powłoka może mieć mikropęknięcia albo nierównomierną grubość, co obniżyłoby jej skuteczność ochronną. W serii 1000 stosuje się sprawdzone standardy galwaniczne, a każda partia zwykle przechodzi kontrolę jakości, co zapewnia użytkownikowi powtarzalne parametry.

8. Recykling i ekologia
Mosiądz jest materiałem, który nadaje się do ponownego przetopienia i wykorzystania. Podobnie nikiel można odzyskać w procesie recyklingu. W dobie rosnącej świadomości ekologicznej takie parametry bywają istotnym atutem dla firm stawiających na zrównoważony rozwój.

9. Proces łączenia elementów
W łącznikach kątowych skręcanych typu L konieczne jest precyzyjne pasowanie wszystkich części – od głównego korpusu, przez tuleje, aż po nakrętki. Dzięki obróbce CNC i kontroli wymiarowej uzyskuje się detale, które doskonale do siebie pasują. Po końcowym montażu element jest szczelny, a przewód stabilnie osadzony.

10. Możliwość wymiany poszczególnych części
W razie uszkodzenia nakrętki, tulei czy uszczelki (np. z powodu niewłaściwego dokręcenia), w wielu przypadkach wystarczy wymienić tylko ten jeden komponent, zamiast całego łącznika. To korzystna cecha pod względem serwisowania i kosztów utrzymania.

11. Estetyka i walory użytkowe
Wykończenie niklowane sprawia, że łączniki prezentują się profesjonalnie i nowocześnie. W przemysłach, gdzie elementy instalacji pneumatycznej są widoczne, może to mieć znaczenie wizerunkowe – podkreśla dbałość firmy o jakość i porządek w hali produkcyjnej.

12. Historia i rozwój technologii
Mosiądz od dawna jest wykorzystywany w produkcji armatury. Dodanie warstwy niklu jest ewolucją tego pomysłu, pozwalającą znacznie wydłużyć żywotność produktu oraz zwiększyć możliwości użytkowe. Seria 1000 stanowi rozwinięcie wieloletnich doświadczeń konstruktorów i technologów, którzy dążyli do optymalizacji struktury łączników i podniesienia standardu jakości.

13. Wariant redukcyjny
Ten rodzaj łącznika kątowego typu L 8/6 – 6/4 mm ma nieco bardziej złożony kształt wewnętrzny, bo musi obsłużyć dwie różne średnice przewodu. Materiał konstrukcyjny pozostaje jednak ten sam (mosiądz niklowany), a uszczelki są dopasowane do asymetrycznych wymiarów węży. Taki projekt wymaga jeszcze dokładniejszej obróbki i kontroli wymiarów, by zapewnić szczelne osadzenie każdego z przewodów.

1. Przygotowanie narzędzi i stanowiska

   • Upewnij się, że w miejscu montażu panuje ład i porządek. Pył, opiłki czy inne zanieczyszczenia mogą dostać się w obszar uszczelnień i spowodować nieszczelności.

   • Przygotuj klucze płaskie lub oczkowe o odpowiednich rozmiarach, a także nożyce lub obcinak do węży pneumatycznych, pozwalające na uzyskanie równego cięcia węża.

   • Sprawdź, czy posiadasz właściwą średnicę przewodu (6/4, 8/6, 10/8 lub 8/6–6/4 w wariancie redukcyjnym).

2. Wyłączenie zasilania sprężonym powietrzem

   • Przed rozpoczęciem prac koniecznie odłącz dopływ powietrza do instalacji i odprowadź ciśnienie resztkowe. Nigdy nie pracuj przy układzie pod ciśnieniem – grozi to wystrzeleniem elementów i narażeniem na kontuzje.

3. Obcięcie i przygotowanie końcówki przewodu

   • Przytnij wąż pod kątem prostym, aby jego czoło było równe i bez zadziorów.

   • Usuń ewentualne pozostałości tworzywa wewnątrz węża.

   • Upewnij się, że nie ma uszkodzeń czy spłaszczeń w miejscu cięcia.

4. Rozłożenie elementów łącznika

   • Wybierz właściwą złączkę kątową typu L. Odszukaj nakrętkę i tuleję zaciskową (lub inny system uszczelniający), a następnie nasuń je na przewód w odpowiedniej kolejności.

   • Jeśli łącznik ma charakter redukcyjny (8/6–6/4), sprawdź, który koniec jest przeznaczony dla węża o większej średnicy, a który dla mniejszej.

5. Wsunięcie przewodu

   • Delikatnie wsuń wąż do gniazda łącznika aż do momentu wyraźnego oporu. Przewód powinien dotrzeć do wnętrza złączki w taki sposób, by nie pozostała szczelina między jego końcem a elementem oporowym.

   • Upewnij się, że przewód wszedł w osi złączki, bez zbędnych skrzywień.

6. Dokręcenie nakrętki

   • Przesuń tuleję zaciskową w kierunku złączki. Następnie nakręć nakrętkę ręcznie, aż poczujesz pierwszy opór.

   • Użyj klucza, by dokręcić nakrętkę z wyczuciem. Zazwyczaj wystarcza obrócenie kluczem o pół–jeden pełny obrót od momentu kontaktu, jednak zalecenia producenta mogą być bardziej precyzyjne (sprawdź dokumentację).

   • Zbyt mocne dokręcanie może spowodować zgniecenie węża, za słabe – nieszczelności.

7. Powtórzenie dla drugiej końcówki

   • Łącznik kątowy ma dwie strony – jedną dla przewodu i drugą również. Jeżeli masz wersję redukcyjną, pamiętaj o dopasowaniu rozmiarów do właściwych węży.

   • Proces dokręcania powtarzaj w identyczny sposób, dbając o równe ułożenie węża.

8. Kontrola wstępna

   • Sprawdź, czy węże nie są zbyt mocno wygięte tuż przy łączniku i czy nakrętki znajdują się w pozycji wskazującej pełne dokręcenie.

   • Upewnij się, że kolanko (kształt L) skierowane jest w zamierzonym kierunku, tak aby wąż nie był narażony na ostre krawędzie ani nadmierne naprężenia.

9. Uruchomienie ciśnienia i test szczelności

   • Włącz zasilanie sprężonym powietrzem, ale stopniowo zwiększaj ciśnienie od niskiego poziomu do roboczego.

   • Użyj roztworu wody z mydłem lub specjalistycznego płynu do wykrywania nieszczelności (tworzy pianę przy kontakcie z wyciekającym powietrzem). Spryskaj obszar wokół łącznika i obserwuj, czy nie tworzą się bąbelki powietrza.

   • Brak pęcherzyków oznacza, że połączenie jest szczelne. Jeśli dostrzeżesz bąbelki, spróbuj delikatnie dokręcić nakrętkę, a w razie niepowodzenia – ponownie rozmontuj i sprawdź stan przewodu, uszczelek, tulei.

10. Konserwacja i przeglądy okresowe

• W czasie przeglądów instalacji sprawdzaj, czy nakrętki nie poluzowały się w wyniku drgań i czy nie pojawiają się ślady zużycia uszczelek.

• W razie potrzeby dokręć nakrętkę. Jeśli nadal wyczuwalne są wycieki, rozmontuj i zdiagnozuj problem. Zwykle wystarczy wymienić uszczelki lub sam wąż, jeśli jest uszkodzony.

11. Najczęstsze problemy i ich rozwiązania

• Nieszczelność tuż po montażu: Prawdopodobnie przewód nie został wsunięty do końca lub nakrętka jest zbyt słabo dokręcona.

• Zbyt mocne dokręcenie: Objawia się deformacją węża, czasem pęknięciem na krawędzi. Konieczna bywa wymiana końcówki węża.

• Poluzowanie po dłuższym czasie: Może mieć miejsce w maszynach o dużych wibracjach. Zaleca się zastosowanie dodatkowych obejm do stabilizacji węża albo częstsze kontrole i ponowne dokręcanie.

12. Wskazówki bezpieczeństwa

• Zawsze pracuj przy wyłączonym i odpowietrzonym układzie.

• Używaj okularów ochronnych – w razie niespodziewanego wystrzelenia elementu pod ciśnieniem unikniesz urazu oczu.

• Upewnij się, że klucze i narzędzia są w dobrym stanie technicznym, aby nie uszkodzić gwintów i powierzchni łącznika.

13. Montaż w trudno dostępnych miejscach

• Dzięki kształtowi kątowemu (litera L), łącznik można wpasować w zakamarki maszyn. Jeśli jednak dostępną przestrzeń dodatkowo ograniczają inne komponenty, warto rozważyć użycie kluczy zestawionych pod kątem lub przegubowych.

• Rozważ kolejność montażu: czasem lepiej wstępnie przykręcić nakrętkę jeszcze poza maszyną, a następnie dokonać ostatecznego dopasowania po wprowadzeniu węży.

Prawidłowe przejście przez powyższe kroki zapewnia szczelność i stabilność połączenia z wykorzystaniem łączników kątowych skręcanych typu L. Proces ten nie jest skomplikowany, jednak wymaga staranności i przestrzegania zasad BHP. Staranne podejście do montażu minimalizuje ryzyko późniejszych usterek oraz eliminuje straty energii spowodowane nieszczelnościami w układzie pneumatycznym.

1. Czy łączniki kątowe skręcane typu L mogą zastąpić tradycyjne kolanka w moim układzie pneumatycznym?
   Tak, w wielu przypadkach są one preferowaną alternatywą dla prostych kolanek bez zacisku. Zapewniają solidne, szczelne połączenie i wytrzymują typowe ciśnienia w przemyśle. Dzięki skręcanej konstrukcji redukują ryzyko wysunięcia się węża.

2. Jak rozpoznać, że potrzebuję wariantu redukcyjnego 8/6 – 6/4 mm?
   Jeżeli w jednej części instalacji masz węże o średnicy 8/6 mm, a w innej 6/4 mm i musisz je połączyć pod kątem, wybierz łącznik kątowy redukcyjny. Pozwoli on na płynne przejście między dwoma różnymi przekrojami przewodów.

3. Czy możliwe jest zastosowanie łączników kątowych typu L do cieczy (np. wody)?
   W większości przypadków tak, pod warunkiem że ciśnienie i temperatura mieszczą się w zalecanych przedziałach, a medium nie jest agresywne chemicznie dla mosiądzu niklowanego i użytych uszczelek. W aplikacjach wymagających wysokiej odporności chemicznej należy zweryfikować skład medium i parametry pracy.

4. Na co zwracać uwagę przy zakupie łączników typu L?

   • Średnica przewodu (zewnętrzna i wewnętrzna).

   • Materiał (mosiądz niklowany jest standardem w serii 1000).

   • Jakość wykończenia (równa powłoka niklu, brak rys i niedoskonałości).

   • Ewentualne certyfikaty bądź dopuszczenia (jeśli są wymagane w danym przemyśle).

5. Czy łącznik kątowy jest lepszy od prostego w zastosowaniach warsztatowych?
   Wszystko zależy od tego, gdzie chcesz poprowadzić wąż. Jeśli potrzebujesz zmienić kierunek o 90°, łącznik kątowy typu L będzie niezbędny. Pozwoli on zmniejszyć ilość załamań i ułatwić dostęp w miejscach o ograniczonej przestrzeni.

6. Jakie ciśnienia wytrzyma łącznik?
   Zwykle do ok. 10–15 bar, co w pełni wystarcza dla standardowych zastosowań pneumatyki. Dokładne dane znajdziesz w dokumentacji producenta.

7. Czym różni się skręcany łącznik kątowy od wtykowego?
   W skręcanym nakrętka dociska tuleję i uszczelkę na obwodzie węża, natomiast wtykowy polega na mechanizmie sprężystych ząbków trzymających wąż wewnątrz. Skręcane połączenie bywa bardziej odporne na wyższe ciśnienia i wibracje, a także daje pewniejsze uczucie zaciśnięcia.

8. Czy przykręcając łącznik do metalowego korpusu siłownika, muszę używać taśmy PTFE?
   Zazwyczaj nie, ponieważ w opisywanych łącznikach kątowych typu L z serii 1000 chodzi o połączenie dwóch odcinków węża. Jeśli jednak któryś wariant posiada gwint do wkręcenia w siłownik (np. modele dedykowane), należy sprawdzić, czy jest to gwint równoległy (zwykle G) czy stożkowy (R). W przypadku stożkowego R konieczna jest taśma uszczelniająca lub pasta, by zagwarantować szczelność gwintu.

9. Jak uniknąć zbyt dużego zgięcia węża zaraz przy wyjściu z łącznika?
   Należy prawidłowo zaplanować trasę przewodu i zapewnić minimalny promień gięcia zgodny ze specyfikacją węża. Dodatkowo, starannie ustawić łącznik kątowy, by wąż nie był wypychany w niechcianą stronę.

10. Czy w przypadku stwierdzenia nieszczelności muszę wymieniać cały łącznik?
    Niekoniecznie. Często wystarczy wymienić samą uszczelkę bądź tuleję zaciskową. Jeśli korpus pozostaje nienaruszony, nie ma potrzeby kupowania całego nowego zestawu.

11. Jak mocno dokręcać nakrętki?
    Z wyczuciem. Zazwyczaj dokręcasz ręcznie, a potem dociągasz kluczem o ok. pół obrotu. Producent w dokumentacji może podawać orientacyjne wartości momentu, zwłaszcza przy większych średnicach. Najlepiej zacząć od minimalnego zalecanego i ewentualnie dociągnąć przy wystąpieniu mikrowycieków.

12. Czy można rozróżnić, z której strony jest 6/4 mm, a z której 8/6 mm w łączniku redukcyjnym?
    Tak, najczęściej mniejsze gniazdo jest fizycznie węższe i oznaczone innym kodem w katalogu. Można też posłużyć się instrukcją producenta, by ustalić, która część jest przeznaczona dla mniejszego, a która dla większego węża.

13. W jakich branżach najczęściej spotyka się te łączniki?

• Automotive (linie montażowe, warsztaty samochodowe).

• Przemysł drzewny i meblarski (zasilanie narzędzi pneumatycznych).

• Sektory spożywczy i farmaceutyczny (w mniejszym zakresie, głównie do transportu powietrza).

• Rzemiosło i DIY (wersje o mniejszych średnicach).

14. Czy łączniki kątowe typu L dostępne są w wersjach obrotowych?
    Z reguły nie, bo kątowe typu L to stały kąt 90°. Obrotowe spotyka się zwykle przy innych rodzajach połączeń (np. kolanka obrotowe z gwintem). Jeśli potrzebna jest funkcja obrotu, można poszukać kolanka obrotowego w ofercie, ale to już inna kategoria produktu.

15. Jak ocenić zużycie lub uszkodzenie łącznika?
    Zewnętrzne oznaki: rysy, uszczerbki, zmiany barwy (ew. korozja). Funkcjonalne: częste wycieki mimo dokręcania, deformacja korpusu czy nakrętki. W takim wypadku najlepiej wymienić łącznik na nowy.

16. Czy mogę użyć metalowego węża (np. stalowego) z łącznikiem kątowym skręcanym przeznaczonym dla tworzyw sztucznych?
    Zazwyczaj nie. Węże metalowe mają inną charakterystykę sztywności i wymagają specjalnych złączek. Łączniki kątowe z serii 1000 przeznaczone są do elastycznych przewodów z tworzyw (PU, PA, itp.).

17. Jak często kontrolować połączenia w instalacjach o dużych wibracjach?
    Zaleca się comiesięczne oględziny lub nawet częstsze, jeśli instalacja pracuje intensywnie i występują silne drgania. Warto wprowadzić rutynową kontrolę momentu dokręcenia i stanu uszczelek.

18. Czy istnieją ograniczenia co do przepływu powietrza przez łącznik typu L?
    Każdy łącznik ma określoną średnicę wewnętrzną i opory przepływu związane z kształtem kątowym. W standardowych warunkach nie jest to problem, jednak przy bardzo dużych przepływach należy sprawdzić, czy nie wystąpi spadek ciśnienia na kolanku. Wielu producentów udostępnia wykresy przepływów zależne od średnicy przewodu.

19. Co odróżnia serię 1000 od innych serii złączek pneumatycznych CPP PREMA?
    Seria 1000 skupia się na skręcanych, mosiężnych elementach niklowanych, oferując szeroką gamę kształtów (proste, kątowe, redukcyjne). Inne serie mogą zawierać np. tworzywa sztuczne, gwinty wewnętrzne lub specjalne uszczelnienia. Wybór zależy od potrzeb aplikacji.

20. Jak wpłynąć na dłuższą żywotność łącznika?

• Stosować przewody o odpowiedniej jakości, które nie pękają i nie przecierają się.

• Nie przekraczać zalecanego ciśnienia.

• Unikać nadmiernych drgań i gwałtownych uderzeń.

• Regularnie czyścić zanieczyszczenia i sprawdzać stan uszczelek.
