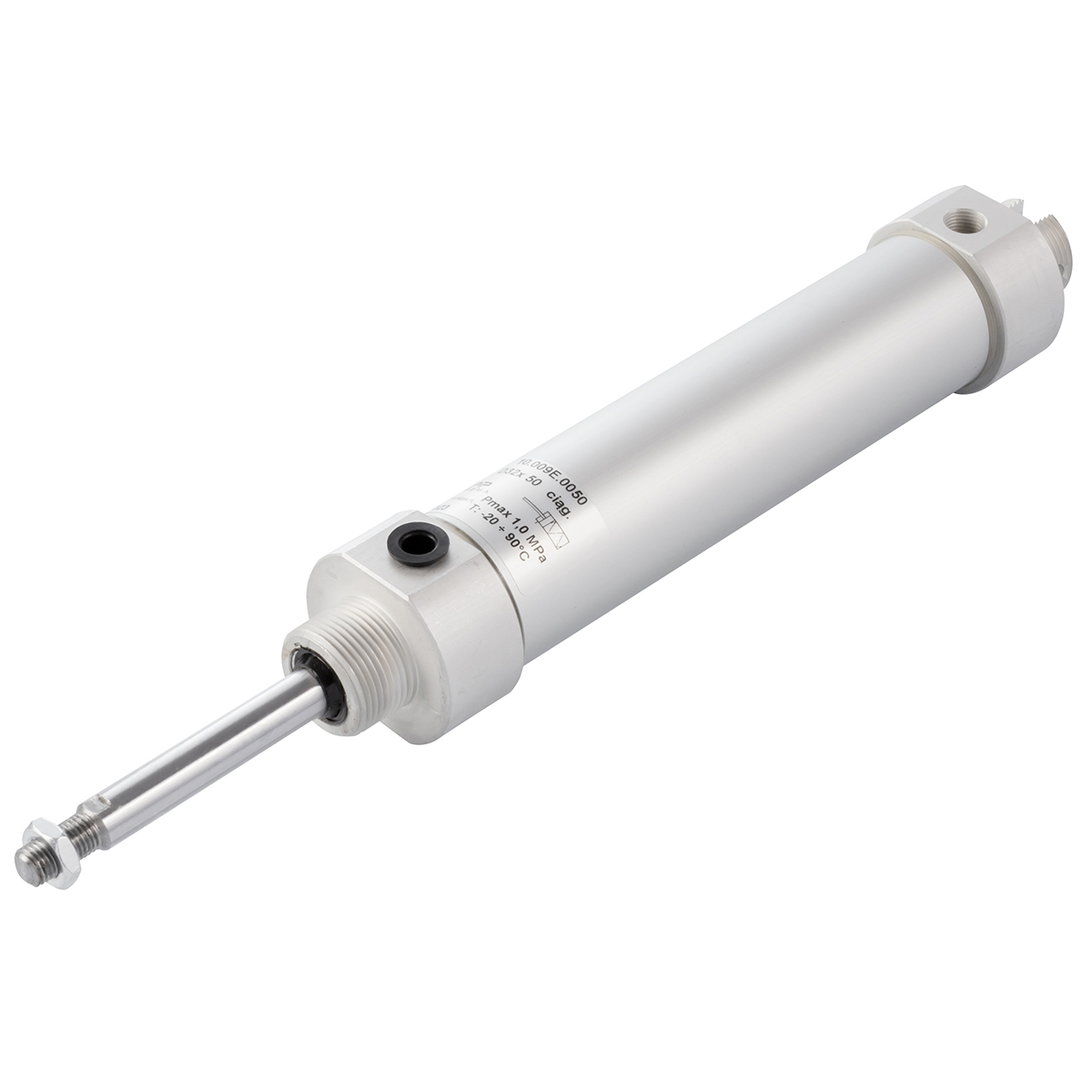

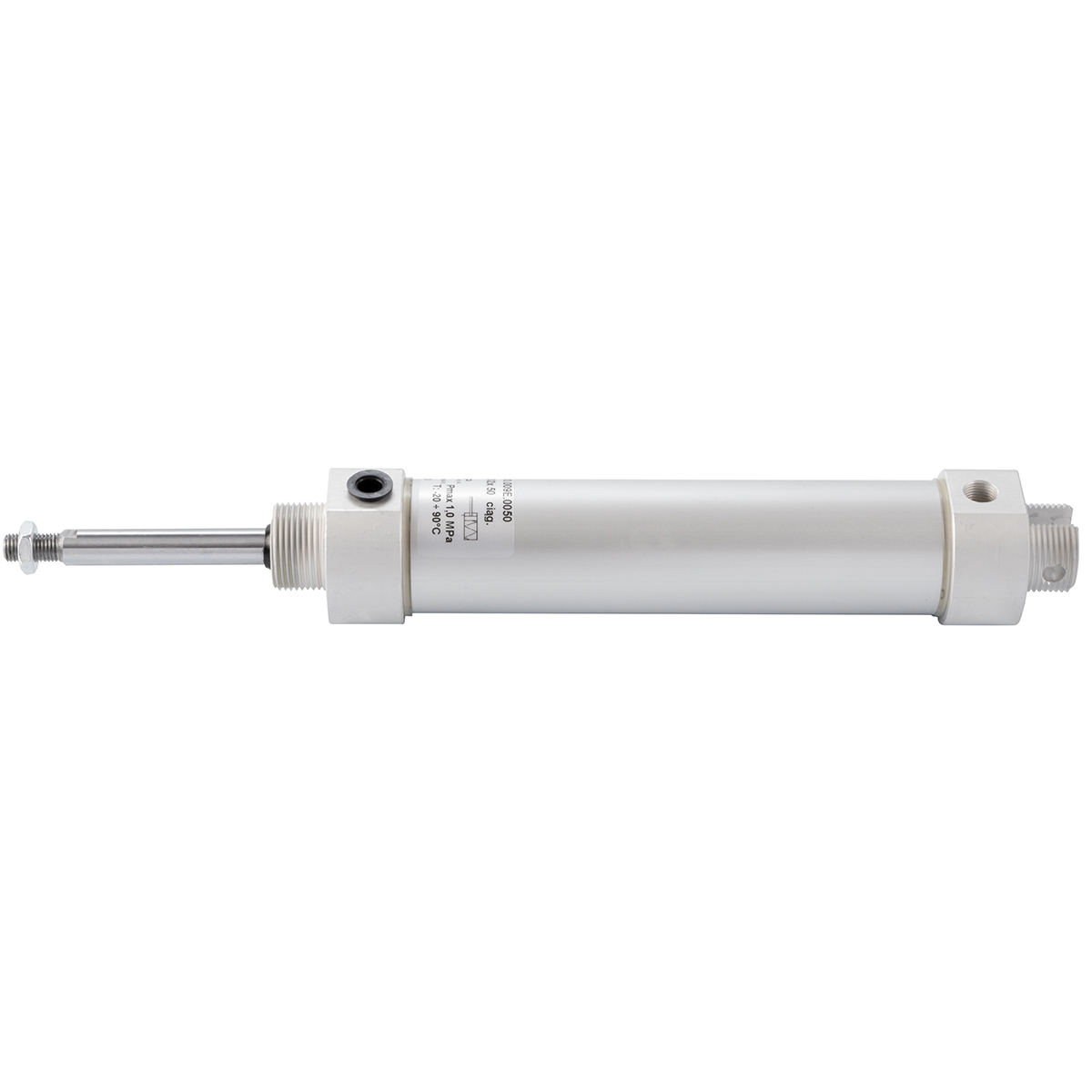

Seria STD 009 jednostronnego dzialania ciągnące

Seria STD 009 jednostronnego działania ciągnącego (D32) to grupa siłowników pneumatycznych okrągłych, zaprojektowanych z myślą o maksymalnej wydajności, niezawodności i prostocie użytkowania. Producent, firma CPP PREMA, od lat dostarcza na rynek rozwiązania, które wyróżniają się starannie przemyślaną konstrukcją i wysoką jakością wykonania. Dzięki temu siłowniki STD 009 cieszą się uznaniem w wielu gałęziach przemysłu, w których kluczowe jest uzyskanie kontrolowanego ruchu ciągnącego przy możliwie najprostszym układzie sterowania.

Charakterystyka działania ciągnącego

Siłownik jednostronnego działania ciągnący różni się od standardowego (pchającego) tym, że ruch roboczy odbywa się poprzez wciągnięcie tłoczyska do wnętrza siłownika, zamiast jego wysuwu na zewnątrz. Po podaniu sprężonego powietrza do określonej komory, tłoczysko jest wciągane do środka, a kiedy ciśnienie zostaje uwolnione (lub spada do atmosferycznego), tłok powraca do swojej pozycji wyjściowej zazwyczaj przy pomocy wbudowanej sprężyny. Taki układ jest niezwykle praktyczny w sytuacjach, gdy potrzebujemy „zaciągnąć” elementy mechanizmu ku sobie (np. w procesie podtrzymywania, zaciskania, zamykania zewnętrznej blokady).

Dzięki temu mechanizmowi siłowniki z serii STD 009 (D32) idealnie sprawdzają się tam, gdzie kluczowe jest zapewnienie bezpieczeństwa – w przypadku zaniku ciśnienia powietrza (np. awarii sprężarki), tłoczysko wraca do stanu spoczynku. Umożliwia to szybkie odblokowanie lub otwarcie mechanizmów zależnych od siłownika, co w wielu aplikacjach może być pożądanym „zabezpieczeniem odcięciowym”.

Kompaktowy rozmiar D32 i wiele wariantów skoków

Rozmiar określany jako D32 oznacza średnicę tłoka o wartości 32 mm. Taki format to powszechnie przyjęty standard w tzw. „mini” lub „okrągłych” siłownikach. Oferuje korzystny stosunek mocy (w tym wypadku siły ciągnącej) do gabarytów urządzenia.

W serii STD 009 dostępne są liczne warianty różniące się skokiem: od krótkich (np. 10 mm, 15 mm) po zdecydowanie dłuższe (100 mm, 120 mm, 150 mm, a nawet 200 mm). Dzięki temu można precyzyjnie dopasować siłownik do wymagań aplikacji – od minimalnych ruchów nastawczych aż po głęboki „ciąg” potrzebny przy np. zaciskaniu większych elementów.

NBR i brak magnesu – co to oznacza?

• Uszczelnienia NBR (kauczuk nitrylowo-butadienowy) stanowią standardowy, sprawdzony wariant w przemyśle. Zapewniają odporność na oleje, smary i normalnie występujące w procesach przemysłowych substancje. NBR dobrze radzi sobie w szerokim zakresie temperatur, co czyni go uniwersalnym.

• Bez magnesu wskazuje, że w tłoku nie zamontowano elementu magnetycznego do współpracy z czujnikami zewnętrznymi. W sytuacjach, gdy nie potrzebujemy informacji o położeniu tłoka (np. w surowych procesach, gdzie wystarcza tylko zasilanie / brak zasilania), taka prostsza konstrukcja zmniejsza koszty i eliminuje ewentualne problemy z czujnikami.

Oczywiście w ofercie mogą być dostępne także warianty z magnesem, jednak ta konkretna seria (STD 009, D32) w opisanych wariantach koncentruje się na modelach bezmagnesowych, przeznaczonych do zastosowań, w których wystarcza sam pewny ruch ciągnący.

Zgodność z normami i konstrukcja

Choć nazwa wskazuje na „mini okrągłe” siłowniki (często kojarzone z ISO 6432), kluczowe jest to, że wyróżniają się okrągłą obudową, kompaktową budową i starannym wykończeniem. Części zewnętrzne wykonane są z aluminium lub jego stopów, zaś tłoczysko ze stali węglowej, najczęściej chromowanej. Uszczelki NBR osadzono tak, by zapewniać właściwą szczelność w ruchu ciągnącym.

Z punktu widzenia projektanta maszyn, duże znaczenie ma dostępność standardowych rozwiązań montażowych (uchwyty boczne, zderzaki, ewentualne kołnierze). Producent CPP PREMA zwykle udostępnia dokumentację z wymiarami i rysunkami technicznymi, co pozwala z łatwością zintegrować siłownik w dowolnym systemie.

Zalety i korzyści

• Jednostronne działanie ciągnące: Znaczne uproszczenie pneumatyki sterującej (tylko jeden zawór zasilający).

• Bezpieczny powrót: Sprężyna lub inny mechanizm wewnętrzny gwarantują, że po spadku ciśnienia tłok zwalnia nacisk i wraca w położenie bazowe.

• Wysoka odporność na oleje i standardowe substancje przemysłowe: Uszczelnienia NBR radzą sobie bez problemu.

• Kompaktowe wymiary: Średnica 32 mm i okrągła obudowa pozwalają montować siłownik w miejscach o ograniczonej przestrzeni.

• Różnorodność skoków: Od kilkunastu do nawet kilkuset milimetrów, co poszerza pole zastosowań.

• Prosta konstrukcja bez magnesu: Mniejsza awaryjność, niższe koszty, brak konieczności instalacji czujników magnetycznych.

Typowe zastosowania

Istnieje wiele sytuacji, w których ruch ciągnący jest bardziej naturalny niż ruch pchający. Może to być np. „ściąganie” elementu w procesie montażu, zamykanie klap od wewnątrz, a nawet aktywacja (lub dezaktywacja) niektórych zaworów czy przesłon, w których ten kierunek jest preferowany. Dodatkowo, w wielu aplikacjach bezpieczeństwa liczy się to, by w stanie bezciśnieniowym (awaryjnym) siłownik przestał przytrzymywać element – wówczas konstrukcja ciągnąca (z powrotem sprężynowym) bywa idealnym rozwiązaniem.

Wsparcie techniczne i dokumentacja

CPP PREMA udostępnia zazwyczaj katalogi, karty danych, modele 3D i rysunki 2D, co ułatwia proces projektowania i późniejszej eksploatacji. Szeroka dostępność informacji sprawia, że siłowniki te są chętnie wybierane nie tylko przez doświadczonych inżynierów, ale także przez mniej zaawansowane działy konstrukcyjne.

W razie pytań, producent oferuje doradztwo dotyczące doboru skoku, ciśnienia, filtracji czy rodzaju uszczelnienia. Pozwala to uniknąć niewłaściwych decyzji – np. użycia siłownika NBR w obecności silnie agresywnych chemikaliów (co mogłoby wymagać FKM/Viton).

Siłowniki pneumatyczne okrągłe w rozmiarze D32, z serii STD 009 i działające jednostronnie w trybie ciągnącym, dają projektantom oraz użytkownikom bardzo szerokie spektrum możliwych aplikacji. Poniżej wyjaśniamy najczęstsze obszary wykorzystania tych siłowników i podkreślamy, dlaczego warto zainteresować się właśnie takim rozwiązaniem.

1. Aplikacje montażowe i liniowe w automatyce

W wielu liniach produkcyjnych zachodzi potrzeba szybkiego i pewnego przyciągania elementów. Może to obejmować trzymanie w ustalonej pozycji, ściąganie detali przy procesach klejenia, spawania czy innych operacjach. Siłownik ciągnący pozwala na zaciągnięcie elementu do właściwego gniazda, a po zwolnieniu ciśnienia – automatyczny powrót do pozycji wyjściowej. Ten cykl jest szczególnie cenny w automatyce, gdzie ruch musi się powtarzać dziesiątki lub setki razy na godzinę.

Przykład: W stacji montażowej operator układa detal w uchwycie. Następnie siłownik STD 009 dociąga uchwyt, przytrzymując detal w stabilnej pozycji, umożliwiając robotowi lub innemu narzędziu wykonanie kolejnych operacji (np. nawiercania). Gdy proces jest zakończony, odcięcie dopływu powietrza uwalnia siłownik i uchwyt się otwiera.

2. Systemy zamykania i blokowania

W różnego typu maszynach przemysłowych czy urządzeniach bezpieczeństwa stosuje się siłowniki do zamykania, blokowania lub zwalniania mechanicznych elementów. Działanie ciągnące pozwala na ściągnięcie rygla bądź zapadki, co uniemożliwia samoczynne otwarcie się pokrywy lub drzwiczek. Jednostronna konstrukcja bywa tu atutem, bo wystarczy jedno zasilanie powietrzem, a mechanizm sprężynowy automatycznie zwalnia blokadę po zaniku ciśnienia.

3. Przemysł spożywczy i farmaceutyczny

Choć modele STD 009 opisane są jako „bez magnesu” i z uszczelnieniami NBR, to wciąż znakomicie sprawdzają się w zadaniach, w których wymagane jest umiarkowanie wysokie utrzymanie czystości. W wielu przypadkach ważne jest np. dociskanie w procesach pakowania, jednak z ruchu ciągnącego można też korzystać przy niektórych liniach nalewania czy dozowania, gdzie mechanizm musi się cofać, pozostawiając wolne przejście. Aluminium i NBR są odpowiednie w takich standardowych warunkach produkcyjnych.

4. Urządzenia testowe i kontrolne

W laboratoriach, warsztatach badawczych czy działach jakości często stosuje się siłowniki do symulowania obciążeń i ruchów liniowych. Jednostronne siłowniki ciągnące STD 009 (D32) umożliwiają projektowanie stanowisk, gdzie element testowany jest przyciągany do podstawy – np. w testach wytrzymałościowych połączeń spawanych czy do oceny zachowania elementów w ściśle zaplanowanym ruchu.

5. Transport wewnętrzny i systemy przenośnikowe

W niektórych modułach transportowych lub na liniach sortujących pojawia się potrzeba szybkiego przyciągnięcia towaru do boku przenośnika, zablokowania go w określonym miejscu czy przeniesienia na inny tor. Konstrukcja ciągnąca, gdzie w stanie bezciśnieniowym siłownik jest wyciągnięty, a w stanie zasilania wciąga tłoczysko, idealnie wpasowuje się w scenariusze, w których przerwanie dopływu powietrza ma prowadzić do odblokowania ścieżki.

6. Branża AGD i urządzenia użytku domowego

Choć w zastosowaniach domowych rzadko widać siłowniki pneumatyczne, to w zakładach produkujących sprzęt AGD bywa konieczne stosowanie niewielkich siłowników. Funkcja ciągnąca może służyć np. do zwalniania systemu zamka drzwiczek w pralce czy zmywarce (na etapie testowania w fabryce, nie w finalnym urządzeniu). Kompaktowe gabaryty D32 i prostota użytkowania sprzyjają takim zadaniom.

7. Motoryzacja i branża automotive

W dziedzinie produkcji części samochodowych i montażu finalnych pojazdów występuje szereg procesów wymagających docisku, zacisku czy przyciągania elementów (np. podczas nitowania, spawania, zakładania sprężyn). Siłowniki ciągnące minimalizują liczbę wymaganych przewodów i zaworów – wystarczy jeden port zasilający i sprężyna powrotną, by osiągnąć pewny ruch. To znakomicie upraszcza całą instalację w robotach spawalniczych lub w stanowiskach kontrolnych.

8. Maszyny rolnicze i urządzenia ogrodnicze

W rolnictwie i ogrodnictwie korzysta się często z pneumatyki w mobilnych maszynach (np. w sortowniach owoców czy w urządzeniach do sadzenia i pielęgnacji roślin). Jednostronne siłowniki ciągnące potrafią wycofać określoną część mechanizmu (np. uchwyt czy blokadę) przy podaniu ciśnienia, a ich powrót w stan wyjściowy następuje samoczynnie dzięki sprężynie. Taka prostota sterowania doceniana jest w maszynach, gdzie nie ma miejsca ani potrzeby montować rozbudowanych bloków pneumatycznych.

9. Branża opakowaniowa i etykietowanie

Podczas procesu pakowania, np. w maszynach etykietujących czy zaklejających, pewne moduły muszą chwycić i przyciągnąć produkt. Siłownik STD 009 w konfiguracji ciągnącej pozwala na natychmiastowe wycofanie chwytaka po skończeniu operacji, co zwiększa szybkość linii i ogranicza czas przestoju. Dzięki niewielkiej średnicy (D32) i stosunkowo krótkim skokom (np. 10, 15, 25 mm) można go instalować w gęsto zabudowanych mechanizmach.

10. Systemy drzwi i okien w pojazdach szynowych

Chociaż bardziej popularne są napędy elektryczne, w niektórych starszych lub specjalnie projektowanych pociągach i tramwajach wykorzystuje się jeszcze siłowniki pneumatyczne do sterowania drzwiami lub okiennicami. Ruch ciągnący siłownika D32 może np. „zamknąć” drzwi, a w momencie braku ciśnienia – drzwi wracają do pozycji otwartej awaryjnie.

11. Proste układy bezpieczeństwa

W wielu instalacjach przemysłowych musimy zapewnić, że przy zaniku zasilania powietrzem pewne elementy zostaną automatycznie zwolnione. Jest to odwrotna logika niż w siłownikach pchających, gdzie często przerwanie zasilania może zablokować mechanizm. Siłownik ciągnący wraca do pozycji wysuniętej, rozluźniając uchwyt i otwierając drogę. Taki układ jest preferowany w ewakuacjach, systemach awaryjnych czy aplikacjach testowych.

12. Studia przypadków z praktyki

• Montaż łożysk: W pewnym zakładzie produkcji łożysk projektanci potrzebowali siłownika, który przyciągałby pierścień wewnętrzny do korpusu, aby precyzyjnie sprawdzić luz promieniowy. Jednostronne działanie ciągnące siłownika D32x16 rozwiązało problem prostoty sterowania.

• Blokada w maszynie CNC: W innej fabryce, siłownik STD 009 z dłuższym skokiem (D32x80) służy do zaciskania przedmiotu na stole obróbczym od dołu. Po zakończeniu pracy – brak powietrza = siłownik zwalnia uchwyt i detal można wymienić.

13. Ograniczenia i uwagi

Choć siłowniki STD 009 cieszą się szerokim spektrum zastosowań, warto pamiętać o kilku ograniczeniach:

• Brak magnesu: Niemożliwe jest wykorzystywanie standardowych czujników magnetycznych do wykrywania pozycji tłoka. Jeśli detekcja jest wymagana, trzeba zastosować inne sposoby (np. krańcówki mechaniczne lub czujniki optyczne).

• Temperatura i medium: NBR zwykle umożliwia pracę w zakresie -20°C do +80°C, jednak w wyższych temperaturach lub przy agresywnych chemikaliach żywotność uszczelek może się skrócić.

• Siła ciągnąca: Zależy bezpośrednio od ciśnienia i średnicy tłoka, warto więc upewnić się, że to wystarczy do zamierzonego zadania.

14. Dlaczego warto wybrać właśnie STD 009 (D32)?

Głównym atutem siłowników tej serii jest prostota, co przekłada się na niższe koszty zakupu i użytkowania. Mniejsze ryzyko awarii i łatwiejsza konserwacja to aspekty cenne w środowiskach produkcyjnych, gdzie każda nieplanowana przerwa potrafi generować poważne straty finansowe.
Dodatkowo, konstrukcja okrągła sprawia, że siłownik nie ma zbędnych wystających kształtów, co pomaga w aranżacji przestrzeni montażowej. Bezmagnesowe tłoczysko (stal węglowa) pokryte chromem i obudowa z aluminium gwarantują odporność na korozję w standardowych warunkach.

Precyzyjna wiedza o parametrach technicznych siłownika umożliwia właściwy dobór urządzenia do konkretnej aplikacji. W przypadku serii STD 009 (D32) jednostronnego działania ciągnącego, główne aspekty to zakres ciśnienia, temperatura pracy, możliwe skoki, rodzaj uszczelnień, a także rozmiary przyłączy. Poniżej opisujemy najważniejsze z nich.

1. Średnica tłoka (D32)

• Średnica tłoka: 32 mm

• Ten wymiar decyduje o sile generowanej przez siłownik. Siła (w uproszczeniu) to iloczyn ciśnienia roboczego i pola przekroju tłoka. W praktyce wartości można znaleźć w tabelach producenta, gdzie uwzględniono straty tarcia oraz charakter pracy ciągnącej.

2. Zakres dostępnych skoków

• Typowe skoki mieszczą się w przedziale od ok. 10 mm aż do 200 mm (np. 10, 15, 20, 25, 30, 40, 50, 60, 80, 100, 120, 125, 150, 180, 200).

• To pozwala na dopasowanie siłownika do wielu zadań, począwszy od bardzo krótkich i szybkich ruchów, aż po dłuższe ciągnięcia wymagane np. do blokowania i dociskania.

• Jeśli potrzebne są nietypowe skoki, należy sprawdzić, czy producent oferuje wykonania na zamówienie (czasem bywa to możliwe w ramach niestandardowych serii).

3. Ciśnienie robocze

• Najczęściej dopuszczalne ciśnienie maksymalne to 10 bar (1,0 MPa).

• Minimalne ciśnienie konieczne do pokonania oporu sprężyny i rozpoczęcia ruchu ciągnącego może wahać się w granicach 1–2 barów (dokładne wartości zależą od konstrukcji).

• Rekomenduje się utrzymywanie ciśnienia roboczego w zakresie 4–6 bar, co zazwyczaj stanowi kompromis między siłą ciągnącą a trwałością urządzenia.

4. Temperatura pracy

• Siłowniki STD 009 z uszczelnieniami NBR zwykle przeznaczone są do pracy w zakresach od -20°C do +80°C.

• W przypadku pracy w dolnych granicach temperatury (poniżej 0°C) należy zadbać o to, by w powietrzu nie kondensowała się wilgoć (mogłaby zamarzać i blokować ruch).

• Przy wyższych temperaturach, np. powyżej +80°C, żywotność NBR może spadać. W skrajnych aplikacjach warto skonsultować się z producentem w sprawie alternatywnych uszczelnień.

5. Sposób zasilania

• Siłownik zasilany jest sprężonym powietrzem, które powinno być oczyszczone i ewentualnie osuszone.

• Zalecana filtracja powietrza to 10–40 μm, w zależności od tego, czy chcemy pracować w trybie bezsmarowym czy ze smarowaniem mgłą olejową.

• Jednostronne działanie ciągnące wymaga tylko jednego portu ciśnieniowego (zwykle gwint G1/8 lub M5, w zależności od konstrukcji i standardów). Warto to potwierdzić w dokumentacji producenta.

6. Materiały konstrukcyjne

• Korpus (tuleja): Stopy aluminium (anodowane lub w inny sposób zabezpieczone).

• Pokrywy: Również z aluminium.

• Tłoczysko: Stal węglowa, często chromowana zewnętrznie.

• Uszczelnienia: NBR (kauczuk nitrylowo-butadienowy), przystosowany do kontaktu ze smarami olejowymi i standardowymi czynnikami przemysłowymi.

• Sprężyna powrotna: Wewnątrz siłownika, wykonana z hartowanej stali. Zapewnia ruch powrotny przy braku ciśnienia.

7. Pozycja montażu

• Siłownik STD 009 (D32) można montować w dowolnej orientacji: poziomo, pionowo czy pod kątem.

• Należy jednak pamiętać, że w pozycji pionowej sprężyna może przenosić dodatkowy ciężar tłoczyska, co w przypadku długich skoków należy wziąć pod uwagę przy ocenie żywotności.

• Producent zaleca, by unikać stałych bocznych obciążeń tłoczyska – w razie potrzeby trzeba stosować dodatkowe prowadnice.

8. Maksymalna prędkość ruchu

• Prędkość wysuwu/zaciągania tłoczyska zależy od dostępnego przepływu powietrza i obciążenia.

• Z reguły w standardowych zastosowaniach można osiągnąć prędkości rzędu kilkuset mm/s. Przy ekstremalnie szybkich ruchach warto zastosować dławiki regulujące przepływ i ewentualnie amortyzatory końcowe.

• Ponieważ jest to siłownik jednostronny ciągnący, prędkość ruchu w kierunku przeciwnym (powrót) determinowana jest głównie siłą sprężyny i obciążeniem zewnętrznym.

9. Szczelność i konserwacja

• Podstawową kwestią jest utrzymanie czystego powietrza (filtracja) oraz regularna kontrola stanu uszczelnień.

• Uszkodzone uszczelki NBR można stosunkowo łatwo wymienić, co pozwala przywrócić siłownik do pełnej sprawności.

• W zależności od intensywności pracy, zaleca się przeprowadzanie przeglądów co pewien ustalony okres (np. co 6–12 miesięcy).

10. Dostępne akcesoria

• Uchwyty montażowe (boczne, czołowe, obrotowe).

• Specjalne zderzaki i odbojniki, jeśli aplikacja wymaga dodatkowego tłumienia.

• Zawory sterujące (zwykle 3/2) i dławiki przepływu.

11. Masa siłownika

• Masa bywa różna w zależności od skoku, ale generalnie przy D32 jest na tyle niewielka, że montaż i manipulowanie siłownikiem są dość wygodne. W dokumentacji producenta znajdziemy informacje o masie przy konkretnych skokach (np. D32x25, D32x50, D32x100 itd.).

12. Detale gwintów i wymiarów montażowych

• Często stosuje się gwint G1/8 w przyłączu powietrza, choć w niektórych wersjach występuje M5.

• Tłoczysko może być zakończone gwintem zewnętrznym lub wewnętrznym (w standardzie – zewnętrzny).

• Rysunki wymiarowe i modele CAD zwykle pokazują rozstaw otworów w pokrywach czy szerokość korpusu, co jest kluczowe przy integracji w maszynie.

13. Przykłady siły ciągnącej

• Przy ciśnieniu 6 bar siłownik D32 osiąga teoretycznie około 480 N siły (w modelu pchającym). W przypadku ciągnącym może być nieco mniejsza, bo trzeba uwzględnić opór sprężyny.

• Dokładne wartości znajdują się w tabelach producenta. Zwykle siłownik wciąż zapewnia odpowiednią rezerwę mocy do typowych zadań w branży automatyki, montażu czy transportu.

14. Żywotność i testy wytrzymałości

• Producent (CPP PREMA) z reguły przeprowadza testy trwałości w różnych warunkach (temperaturowych, wilgotnościowych i obciążeniowych).

• Przy założeniu właściwego użytkowania (poprawna filtracja powietrza, brak nadmiernych sił bocznych, ciśnienie < 10 bar), siłownik jest w stanie wykonać setki tysięcy cykli.

15. Wpływ warunków otoczenia

• W środowiskach mocno zapylonych warto częściej sprawdzać stan tłoczyska i uszczelek.

• Przy pracy w atmosferze korozyjnej (mgła solna, agresywne chemikalia) aluminium i stal węglowa z chromowaniem mogą wymagać dodatkowych zabezpieczeń.

• Temperatura zewnętrzna i wilgotność powietrza powinny mieścić się w zalecanych parametrach.

Siłowniki pneumatyczne okrągłe serii STD 009 (D32) jednostronnego działania ciągnącego zawdzięczają swoją wytrzymałość i niezawodność przemyślanej selekcji materiałów. Każdy element – od tulei korpusu, przez pokrywy, aż po tłoczysko i uszczelnienia – pełni określoną funkcję i musi spełniać surowe wymogi w zakresie odporności mechanicznej, chemicznej czy termicznej. W tej sekcji opisujemy najważniejsze materiały używane w omawianych siłownikach.

1. Aluminium w korpusie (tuleja) i pokrywach

• Aluminium (stop) to wiodący materiał na elementy zewnętrzne siłownika, takie jak tuleja i pokrywy.

• Jego główne zalety to lekkość, dobra wytrzymałość mechaniczna oraz odporność na korozję w typowych warunkach przemysłowych.

• Dzięki mniejszej masie siłownik łatwiej jest montować w aplikacjach o ograniczonej przestrzeni, a sama konstrukcja siłownika nie obciąża nadmiernie ramienia robota czy innych elementów wsporczych.

2. Stal węglowa w tłoczysku

• Tłoczysko w siłownikach STD 009 (D32) zwykle powstaje ze stali węglowej, zabezpieczonej przed korozją poprzez chromowanie.

• Stal węglowa zapewnia wysoką wytrzymałość na rozciąganie i ścieranie, co jest kluczowe, gdy tłoczek (razem z uszczelnieniami) wykonuje setki tysięcy ruchów, a także narażony jest na ewentualne uderzenia czy drgania w maszynie.

• Chromowanie zwiększa odporność na rdzę i dodatkowo wygładza powierzchnię, obniżając tarcie między tłoczyskiem a uszczelkami.

3. Uszczelnienia NBR (kauczuk nitrylowo-butadienowy)

• NBR to elastomer ceniony za wysoką odporność na oleje i smary, co w pneumatyce jest szczególnie ważne (wiele instalacji używa powietrza mgłowego z olejem).

• Kauczuk nitrylowy dobrze pracuje w zakresie temperatur zwykle spotykanych w zakładach przemysłowych (około -20°C do +80°C).

• W siłownikach jednostronnego działania ciągnącego uszczelki odpowiadają za utrzymanie ciśnienia w komorze i minimalizację wycieków, a także muszą współpracować ze sprężyną wewnętrzną.

4. Sprężyna powrotna ze stali hartowanej

• Jednostronna konstrukcja ciągnąca bazuje na sprężynie, która przy braku ciśnienia wypycha tłoczysko na zewnątrz (w położenie wyjściowe).

• Sprężyna jest z reguły wykonana z hartowanej stali, co pozwala na wiele cykli ściskania/rozprężania bez utraty właściwości.

• Jej żywotność zależy od częstotliwości pracy i zakresu skoku. Przy dłuższych skokach sprężyna ulega większym odkształceniom, co może nieco skracać jej czas bezawaryjnej eksploatacji.

5. Powłoki ochronne i obróbka powierzchni

• Anodowanie aluminium bywa stosowane, by zwiększyć odporność na zarysowania i korozję. Niektóre modele mogą mieć inny rodzaj powłoki, w zależności od docelowego rynku i standardów producenta.

• Chromowanie tłoczyska jest kluczowe, bo zmniejsza ryzyko rdzewienia i ułatwia ruch uszczelnieniom, zapobiegając nadmiernemu zużyciu gumy NBR.

6. Rola materiałów w bezawaryjności

• Starannie dobrane materiały (aluminium + stal + NBR) przekładają się na niskie tarcie, odporność na korozję i dużą liczbę cykli pracy.

• Brak magnesu w tłoku ogranicza liczbę elementów narażonych na uszkodzenia mechaniczne czy chemiczne (magnesy potrafią korodować w niewłaściwych warunkach, jeśli nie są odpowiednio zabezpieczone).

7. Porównanie z innymi wariantami uszczelnień

• Czasem w pneumatyce stosuje się FKM/Viton (przy wyższych temperaturach) czy poliuretan (PU) dla dodatkowej odporności na ścieranie.

• Jednak NBR jest najbardziej uniwersalny i przystępny cenowo, a do tego dobrze współpracuje z olejami. To czyni go pierwszym wyborem w większości instalacji przemysłowych.

8. Utrzymanie i konserwacja

• Przy normalnej eksploatacji wystarczy dbać o czyste powietrze zasilające (filtracja 10–40 μm) i okresowe inspekcje tłoczyska.

• Jeśli pojawią się rysy na chromowanej powierzchni, mogą one przyspieszać zużycie uszczelnień NBR. W takim wypadku warto rozważyć wymianę tłoczyska lub regenerację.

• Aluminium korpusu (tulei i pokryw) jest stosunkowo łatwe w czyszczeniu. Należy jednak unikać silnie żrących środków chemicznych, niewskazanych dla anodowanych powierzchni.

9. Zgodność materiałów z branżami

• Branża spożywcza i farmaceutyczna: Aluminium i stal chromowana z reguły są akceptowalne, ale trzeba wziąć pod uwagę, że NBR może nie być dopuszczany w bezpośrednim kontakcie z żywnością (zależnie od norm). W wielu procesach wystarczy jednak standardowy NBR, jeśli nie stykamy się bezpośrednio z produktem spożywczym.

• Branża chemiczna: Jeżeli w aplikacji występują agresywne substancje, standardowe aluminium i NBR mogą okazać się niewystarczające. Należy to zdiagnozować wcześniej i ewentualnie wybrać wariant specjalny (np. z innymi uszczelniaczami lub ze stali nierdzewnej w korpusie).

10. Przykład: intensywna praca w zakładzie produkcyjnym

• W firmie XYZ siłowniki STD 009 D32 pracują bez przerwy po 16 godzin na dobę, w warunkach zapylenia drzewnego. Dzięki chromowanemu tłoczysku i gładkiej powierzchni aluminium, łatwo je czyścić i nie widać nadmiernych śladów korozji. NBR radzi sobie z mgłą olejową z układu pneumatycznego. Po 6 miesiącach jedyne wymagane czynności to kontrola uszczelek i usuwanie pyłu z powierzchni korpusu.

11. Ekologiczność i recykling

• Aluminium i stal nadają się do recyklingu, co w obecnych czasach ma znaczenie dla przedsiębiorstw dbających o zrównoważony rozwój.

• W razie zużycia uszczelnień NBR, niewielka ilość odpadu elastomerowego jest generowana, ale sama konstrukcja siłownika może służyć przez wiele lat.

12. Czy możliwe są modyfikacje materiałowe?

• W niektórych sytuacjach (np. praca w środowisku morskim) producent może zaoferować specjalne powłoki, a nawet elementy ze stali nierdzewnej. Dotyczy to jednak wersji niestandardowych i wymaga konsultacji z działem technicznym CPP PREMA.

• Standardowe modele opierają się na aluminium, stali węglowej (chromowanej) i NBR.

13. Trwałość połączeń gwintowanych

• W pokrywach wykonanych z aluminium stosuje się zwykle gwinty walcowane bądź frezowane – zapewnia to odpowiednią trwałość przy kilkakrotnym wkręcaniu/wykręcaniu złączy pneumatycznych.

• Należy jednak unikać zbyt silnego dokręcania (warto korzystać z klucza dynamometrycznego i wytycznych producenta), aby nie uszkodzić gwintu w aluminiowej pokrywie.

14. Znaczenie jakości materiałów dla ekonomii eksploatacji

• Użycie materiałów o właściwościach antykorozyjnych i wysokiej wytrzymałości minimalizuje ryzyko awarii w trakcie typowej pracy.

• Dzięki temu łączny koszt posiadania (TCO) siłownika jest niższy: rzadziej wymaga on wymiany czy napraw.

• W wielu branżach, gdzie każda godzina przestoju linii produkcyjnej oznacza straty, niezawodność siłownika jest kluczowym czynnikiem przy zakupie.

Prawidłowy montaż siłowników pneumatycznych okrągłych STD 009 (D32) jednostronnego działania ciągnącego jest kluczowy dla uzyskania bezawaryjnej i bezpiecznej pracy układu. Niewłaściwe podejście do instalacji może skutkować wyciekami powietrza, nadmiernym zużyciem uszczelnień, a nawet uszkodzeniem elementów maszyny. Poniżej przedstawiamy zalecenia i wytyczne, których przestrzeganie pozwoli na długotrwałą i efektywną eksploatację.

1. Przygotowanie do montażu

1. Sprawdzenie kompletności dostawy: Upewnij się, że otrzymałeś właściwy model (np. D32x20, D32x40) i wszystkie zamówione akcesoria (uchwyty boczne, kołnierze, dławiki). Sprawdź, czy siłownik nie jest uszkodzony w transporcie.

2. Dokumentacja: Przeczytaj kartę katalogową i instrukcję producenta. Zwróć uwagę na parametry ciśnienia, temperatury i sposób zasilania.

3. Narzędzia: Przygotuj klucz dynamometryczny, wkrętaki, taśmę teflonową (lub inne uszczelnienia gwintów) oraz przewody pneumatyczne o odpowiedniej średnicy.

2. Dobór miejsca montażu

1. Orientacja: Siłownik jednostronny ciągnący może pracować w dowolnej pozycji (pion, poziom, kąt). Uważaj jednak, by siłownik nie był narażony na silne obciążenia boczne.

2. Przestrzeń robocza: Upewnij się, że wokół siłownika jest wystarczająco miejsca na swobodny ruch tłoczyska oraz dostęp do przyłączy.

3. Oświetlenie i BHP: Montaż najlepiej prowadzić przy wyłączonym zasilaniu powietrzem i wyłączonej maszynie. Załóż odpowiednie środki ochrony osobistej (rękawice, okulary).

3. Mocowanie siłownika

1. Akcesoria montażowe: W zależności od potrzeb możesz użyć łap bocznych, kołnierza czołowego lub obejmy obrotowej. Każdy z tych elementów montażowych musi być zgodny z zaleceniami producenta odnośnie do obciążenia i geometrii.

2. Ustawienie: Upewnij się, że tłoczysko nie jest skręcone ani wygięte. W miarę możliwości wypośrodkuj jego ruch – unikniesz w ten sposób bocznych sił i nadmiernego zużycia.

3. Dokręcanie: Stosuj klucz dynamometryczny, by nie uszkodzić gwintów w aluminiowych pokrywach. Producent zwykle zaleca określone momenty dokręcania.

4. Podłączenie do instalacji pneumatycznej

1. Filtracja powietrza: Zamontuj filtr (np. 10–40 μm) przed siłownikiem. Zabrudzenia w przewodach sprzyjają zużyciu uszczelnień.

2. Przewody: Wybierz węże o średnicy adekwatnej do przepływu powietrza. Często stosuje się przewody 6 mm, 8 mm lub 10 mm (zależy od zapotrzebowania na przepływ).

3. Zawór sterujący: Do jednostronnych siłowników ciągnących wystarczy zawór 3/2, odcinający i odprowadzający powietrze. Wówczas, po odcięciu ciśnienia, sprężyna wewnątrz siłownika rozpręża się i tłoczysko wraca do pozycji wyjściowej.

4. Uszczelnienie gwintów: Nakręć taśmę teflonową (lub użyj innej pasty uszczelniającej) na złącza pneumatyczne, by zapobiec wyciekom. Uważaj, by nie wprowadzić fragmentów teflonu do wnętrza przewodu.

5. Testy początkowe

1. Pierwsze zasilanie: Podaj niskie ciśnienie (np. 2–3 bar) i sprawdź, czy tłoczysko reaguje zgodnie z oczekiwaniami. Jeśli wszystko jest w porządku, możesz stopniowo zwiększać ciśnienie do nominalnego (np. 6 bar).

2. Kontrola wycieków: Posłuchaj, czy nie słychać syczenia powietrza w okolicach połączeń gwintowanych i uszczelnień. Można użyć wody z mydłem, która uwidoczni pęcherzyki w miejscu nieszczelności.

3. Działanie sprężyny: Przy odciętym ciśnieniu obserwuj, czy tłoczysko wysuwa się bez zakłóceń. Jeśli występują tarcia lub blokady, skoryguj ustawienie siłownika.

6. Regulacja prędkości i amortyzacji

1. Dławiki przepływu: Aby kontrolować prędkość wciągania tłoczyska, można zamontować dławik na przewodzie wylotowym. W siłowniku ciągnącym wlotem jest ten port, którym doprowadzamy powietrze, a wylot to otwór, którym powietrze uchodzi do zaworu (lub atmosfery) przy ruchu przeciwnym.

2. Amortyzacja końcowa: Siłowniki mini okrągłe rzadko mają rozbudowaną amortyzację wewnętrzną, zatem w przypadku dużych prędkości lub obciążeń warto dodać zewnętrzne odbojniki.

3. Test dynamiczny: Wykonaj kilka cykli przy docelowym ciśnieniu i obciążeniu, sprawdzając płynność ruchu i brak nadmiernych wibracji.

7. Ustawienie krańcówek (jeśli wymagane)

• Ponieważ siłownik jest bezmagnesowy, nie można użyć czujników magnetycznych do detekcji pozycji tłoka.

• Jeśli aplikacja wymaga informacji o położeniu, zastosuj krańcówki mechaniczne, fotokomórki lub inne sensory zewnętrzne zamocowane w miejscu, gdzie tłoczysko styka się z danym elementem.

8. Konserwacja i przeglądy

1. Regularność: Ustal harmonogram kontroli (np. co 6 miesięcy), w ramach którego sprawdzasz szczelność, stan uszczelek NBR i powierzchni tłoczyska.

2. Czyszczenie: Usuwaj kurz, olej i inne zanieczyszczenia z korpusu i obszarów przyłączy. Zanieczyszczenia mogą powodować zwiększone tarcie lub ryzyko uszkodzeń.

3. Wymiana uszczelnień: Gdy zauważysz istotny spadek siły ciągnącej lub słyszysz wyraźne syczenie powietrza na styku tłoczysko–pokrywa, rozważ wymianę uszczelnień. Producent zwykle oferuje zestawy naprawcze lub części zamienne.

9. Błędy i ich skutki

• Zbyt silne dokręcanie przyłączy: Grozi zerwaniem gwintu w aluminiowej pokrywie.

• Brak filtracji powietrza: Powoduje zatykanie przewodów i ścieranie uszczelnień przez drobiny kurzu.

• Niewłaściwe ciśnienie: Przekraczanie 10 bar może prowadzić do rozszczelnienia lub nawet uszkodzenia mechanicznego siłownika.

• Brak dławików przy wysokiej prędkości ruchu: W efekcie siłownik uderza gwałtownie w pozycje krańcowe, co skraca żywotność.

Poniżej przedstawiamy zestaw pytań i odpowiedzi (FAQ) dotyczących siłowników pneumatycznych okrągłych STD 009 (D32) jednostronnego działania ciągnącego. Te informacje pomogą rozwiać wątpliwości projektantów, inżynierów utrzymania ruchu i użytkowników końcowych, którzy poszukują pewnych i kompaktowych rozwiązań w dziedzinie pneumatyki.

1. Czym różni się siłownik ciągnący od pchającego?

Odpowiedź:
W siłowniku ciągnącym ruch roboczy odbywa się poprzez wciągnięcie tłoczyska do wnętrza cylindra po podaniu ciśnienia, podczas gdy w siłowniku pchającym tłoczysko się wysuwa. W siłowniku jednostronnym ciągnącym sprężyna lub inny mechanizm powoduje powrót tłoczyska do pozycji bazowej przy braku ciśnienia.

2. Czy można zamontować czujnik magnetyczny w siłowniku STD 009 bez magnesu?

Odpowiedź:
Nie. Brak magnesu w tłoku uniemożliwia wykrywanie pozycji za pomocą typowych czujników magnetycznych (reed lub hallotronowych). Jeśli aplikacja wymaga kontroli położenia, należy zastosować inne metody (czujniki stykowe, optyczne) lub wybrać wersję siłownika z magnesem w tłoku.

3. Jaką siłę osiągnę przy ciśnieniu 6 bar?

Odpowiedź:
Siła zależy od pola przekroju tłoka i oporów wewnętrznych. Teoretycznie dla D32 (pole przekroju ok. 8 cm²) i 6 bar otrzymujemy ok. 480 N w siłowniku pchającym. W wersji ciągnącej trzeba uwzględnić wpływ sprężyny. Producent zazwyczaj podaje w katalogach precyzyjne dane, np. 430–450 N siły efektywnej przy 6 bar (po odliczeniu strat tarcia i siły sprężyny).

4. Czy siłownik STD 009 (D32) może pracować w pozycji odwróconej (tłoczyskiem do góry)?

Odpowiedź:
Tak, siłownik można montować w dowolnej orientacji. Jednak przy pionowym ustawieniu i dłuższym skoku należy zwrócić uwagę na wytrzymałość sprężyny, która musi unieść własny ciężar tłoczyska. W skrajnych przypadkach można rozważyć dodatkowe prowadzenie.

5. Jakie jest maksymalne dopuszczalne ciśnienie?

Odpowiedź:
Zwykle 10 bar (1,0 MPa). Przekroczenie tej wartości grozi uszkodzeniem siłownika i stanowi poważne zagrożenie bezpieczeństwa. Zawsze sprawdzaj w dokumentacji technicznej lub na tabliczce znamionowej dopuszczalne parametry.

6. Czy siłownik wymaga dodatkowego smarowania olejem?

Odpowiedź:
Nie zawsze. Wiele aplikacji z powodzeniem wykorzystuje siłowniki w trybie „suchym” (przy dobrze przefiltrowanym powietrzu). Jednak smarowanie mgłą olejową może wydłużyć żywotność uszczelnień NBR i poprawić płynność ruchu, zwłaszcza w częstych i szybkich cyklach. Decyzja zależy od polityki konserwacji przedsiębiorstwa.

7. Jak często trzeba wymieniać uszczelnienia NBR?

Odpowiedź:
To zależy od intensywności użytkowania, czystości powietrza i warunków środowiskowych (temperatura, zapylenie). Przy normalnym użytkowaniu i dobrej filtracji powietrza, uszczelnienia zwykle wytrzymują kilkaset tysięcy cykli. Zaleca się okresową kontrolę (co 6–12 miesięcy) i wymianę, gdy pojawią się wycieki lub spadek siły ciągnącej.

8. Czy można stosować siłownik STD 009 w aplikacjach z kwasami lub rozpuszczalnikami?

Odpowiedź:
Aluminium i NBR są odporne na wiele substancji, jednak nie na wszystkie kwasy i rozpuszczalniki. Przy bardzo agresywnych mediach standardowa konstrukcja może okazać się niewystarczająca. Wówczas należy rozważyć specjalne materiały (np. stal nierdzewna, uszczelnienia FKM/Viton).

9. Jak wygląda sprawa temperatury powyżej +80°C?

Odpowiedź:
NBR może tracić elastyczność i szybciej się zużywać, jeśli temperatura przekracza +80°C (maksymalnie +90°C w niektórych wariantach). W praktyce powyżej tych wartości rośnie ryzyko uszkodzeń. Jeśli aplikacja wymaga wyższych temperatur, skonsultuj się z producentem.

10. Czy siłownik STD 009 nadaje się do pracy w strefach zagrożenia wybuchem (ATEX)?

Odpowiedź:
Zwykłe siłowniki pneumatyczne nie generują iskier elektrycznych, jednak oficjalna certyfikacja ATEX wymaga spełnienia dodatkowych norm (np. odporności na elektryczność statyczną). Jeśli potrzebny jest wariant ATEX, trzeba zapytać producenta o odpowiedni model zgodny z tymi przepisami.

11. Czy siłownik może działać przy bardzo krótkich cyklach (np. 2 cykle na sekundę)?

Odpowiedź:
Wysokie częstotliwości cykli są możliwe, o ile zapewnimy odpowiedni przepływ powietrza i zadbamy o skuteczne dławienie (by uniknąć gwałtownych uderzeń). W takiej eksploatacji uszczelnienia zużywają się szybciej, a sprężyna jest intensywniej eksploatowana. Warto rozważyć zawory szybkiego spustu i odpowiednio szerokie przewody.

12. Jak szybko przebiega demontaż siłownika w razie awarii?

Odpowiedź:
Przy siłownikach okrągłych D32 zwykle demontaż jest dość prosty: trzeba odkręcić uchwyty montażowe i rozpiąć przewód pneumatyczny. W większości przypadków da się to wykonać w kilkanaście minut. Samą naprawę (np. wymianę uszczelnień) najlepiej przeprowadzić w warunkach warsztatowych.

13. Co zrobić, gdy siłownik pracuje za głośno?

Odpowiedź:
Najczęstszą przyczyną jest zbyt duża prędkość ruchu i brak dławików lub amortyzacji. Ustaw dławienie przepływu tak, by ruch w pozycji krańcowej nie powodował mocnego uderzenia. Sprawdź też, czy nie ma luzów w mocowaniu i czy sprężyna nie jest wygięta.

14. Jak rozpoznać, że uszczelnienia są zużyte?

Odpowiedź:
Objawy to wycieki powietrza (słyszalne jako syczenie) i spadek siły ciągnącej. Możesz też zauważyć nieregularny ruch tłoczyska (tzw. „stick-slip”). Jeśli objawy się nasilają, wymiana uszczelnień jest konieczna.

15. Czy możliwe jest ograniczenie skoku siłownika?

Odpowiedź:
Fabrycznie skok jest ustalony (np. 25 mm, 50 mm, 100 mm). Można zastosować ograniczniki mechaniczne zewnętrzne, jednak wewnątrz siłownika nie ma regulowanego układu zatrzymującego. Upewnij się, że ogranicznik nie powoduje nadmiernych uderzeń przy wysokich prędkościach.

16. Jakie zawory sterujące rekomenduje się do tego typu siłowników?

Odpowiedź:
Najczęściej zawór 3/2 jest wystarczający, bo siłownik musi tylko wciągać tłoczysko po podaniu powietrza. Nie potrzebuje zasilania od strony przeciwnej. Jeśli w układzie występują dodatkowe funkcje (np. blokada przepływu w jednym kierunku), można użyć zaworów 5/2 z zaślepionym jednym wyjściem.

17. Jakie środki bezpieczeństwa należy stosować przy pracy z tym siłownikiem?

Odpowiedź:

• Wyłącz zasilanie powietrzem przed serwisem lub demontażem.

• Stosuj okulary ochronne i rękawice.

• Upewnij się, że siłownik nie znajduje się pod ciśnieniem, zanim zaczniesz go odkręcać.

• W maszynach zautomatyzowanych zaleca się projektować obszary pracy tak, by operator nie miał dostępu do ruchomych elementów, które mogą powodować przycięcia lub zgniecenia.

18. Czy producent udostępnia modele 3D do projektowania CAD?

Odpowiedź:
Tak, CPP PREMA zazwyczaj oferuje pliki CAD (np. w formatach STEP, IGES), które można pobrać z witryny internetowej lub poprosić o nie dział handlowy. Dzięki nim inżynierowie mogą łatwo wkomponować siłownik w swoje projekty.

19. Jakie akcesoria najczęściej dobiera się do siłowników STD 009 D32?

Odpowiedź:

• Uchwyty boczne (dla montażu do płyty pionowej).

• Kołnierz czołowy (mocowanie od frontu).

• Obejmę obrotową (pozwalającą na pewien zakres wychylenia siłownika).

• Dławiki regulujące przepływ (umożliwiające ustawienie prędkości).

• Króćce i szybkozłącza pneumatyczne.

20. Czy siłownik STD 009 można stosować do pracy w próżni?

Odpowiedź:
Z reguły nie jest do tego przeznaczony. Jego konstrukcja przewiduje, że wnętrze komory wypełniane jest sprężonym powietrzem. Użycie go w warunkach próżniowych mogłoby prowadzić do nieszczelności i szybkiego zużycia uszczelnień. Jeśli potrzebujesz pracy w warunkach częściowej próżni, warto rozważyć specjalne modele zaprojektowane do takich aplikacji.
