Trójniki typu T skręcane z gwintem zewnętrznym seria 80.0063

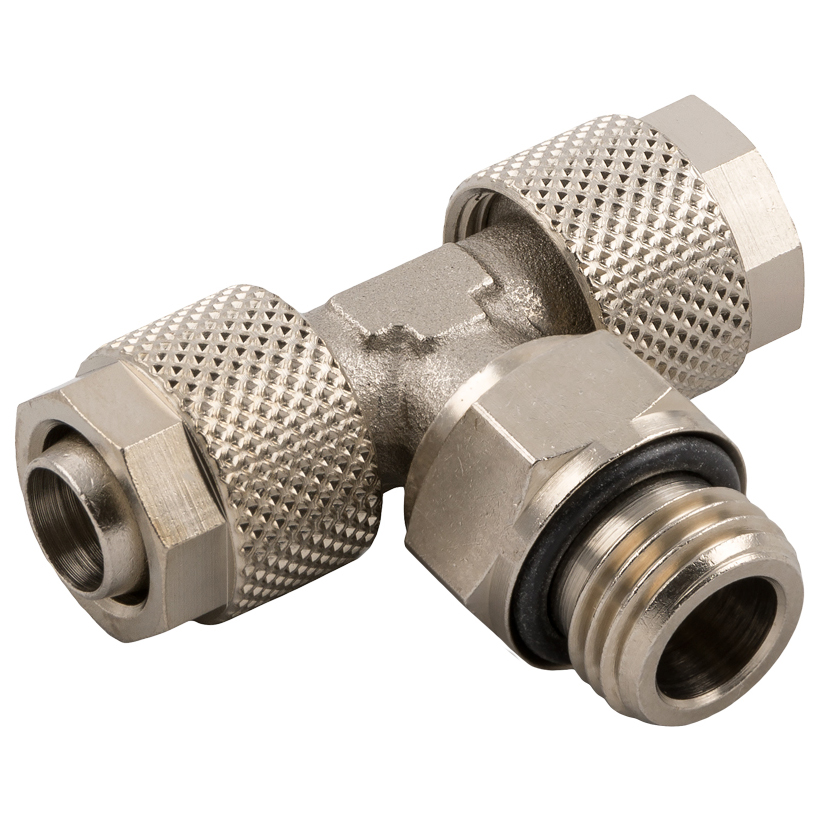

Trójniki typu T skręcane z gwintem zewnętrznym, wykonane z mosiądzu niklowanego, należą do serii 1000 złączek pneumatycznych skręcanych. Producent, czyli CPP PREMA, stworzył je z myślą o najbardziej wymagających instalacjach, w których liczy się niezawodność, wysoka szczelność oraz prosta obsługa. Te elementy wchodzą w skład kategorii „Łączniki rur i przewodów \ Złączki pneumatyczne skręcane \ Złączki skręcane z mosiądzu niklowanego SERIA 1000 \ Trójniki typu T skręcane z gwintem zewnętrznym”.

Każdy z produktów z tej rodziny, takich jak:

• Trójnik skręcany obrotowy typu T, gwint zewnętrzny G1/8 do przewodu fi 6/4 mm, mosiądz niklowany,

• Trójnik skręcany obrotowy typu T, gwint zewnętrzny G1/8 do przewodu fi 8/6 mm, mosiądz niklowany,

• Trójnik skręcany obrotowy typu T, gwint zewnętrzny G1/4 do przewodu fi 6/4 mm, mosiądz niklowany,

• Trójnik skręcany obrotowy typu T, gwint zewnętrzny G1/4 do przewodu fi 8/6 mm, mosiądz niklowany,

• Trójnik skręcany obrotowy typu T, gwint zewnętrzny G1/4 do przewodu fi 10/8 mm, mosiądz niklowany,

został zaprojektowany z uwzględnieniem kluczowych potrzeb w zakresie pneumatyki. Producent stawia tu nacisk na trwałość i efektywne prowadzenie przewodów, bez obniżania ciśnienia czy utraty szczelności w miejscach rozgałęzień instalacji. Te trójniki typu T idealnie nadają się do rozprowadzania sprężonego powietrza, lecz można je także stosować w innych obiegach gazów nieagresywnych, a w niektórych przypadkach również w obiegach cieczy (o ile parametry ciśnienia i kompatybilność chemiczna na to pozwalają).

Mosiądz niklowany jest materiałem powszechnie cenionym w branży pneumatycznej za jego wysoką odporność na korozję. Niklowanie przedłuża żywotność elementów, zapewniając im dodatkową warstwę ochronną. Dzięki temu złączki z serii 1000, w tym trójniki typu T, działają sprawnie nawet w trudnych warunkach warsztatowych czy przemysłowych, gdzie występuje wilgoć, wahania temperatur lub inne czynniki sprzyjające korozji. Jednocześnie niklowana powierzchnia ułatwia utrzymanie czystości – wszelkie osady czy kurz usuwa się łatwiej niż z surowego metalu.

Ważnym wyróżnikiem trójników z tej serii jest obrotowy charakter części z gwintem zewnętrznym. Dzięki temu możemy precyzyjnie ustawić trójnik w odpowiedniej pozycji względem pozostałych elementów instalacji. Ta cecha jest kluczowa w miejscach, gdzie ograniczona przestrzeń wymusza niestandardowy układ przewodów. Złącze obrotowe pozwala na szybkie dopasowanie kierunku wylotu przewodu, nie ryzykując jednocześnie uszkodzenia gwintu czy rozszczelnienia łączenia.

Jak sama nazwa wskazuje, mamy do czynienia z elementami „skręcanymi”. W przeciwieństwie do złączek wtykowych czy choinkowych, tu kluczową rolę odgrywa nakrętka, dławik i odpowiednio wyprofilowana obejma. Taka konstrukcja zapewnia stabilne dociśnięcie węża od wewnątrz, co z jednej strony pozwala osiągnąć bardzo wysoką szczelność, a z drugiej ułatwia ewentualny demontaż. Po prostu luzujemy nakrętkę, a przewód można łatwo wyjąć.

Trójniki typu T, G1/8 czy G1/4 do przewodów fi 6/4, 8/6 czy 10/8 mm to warianty najczęściej stosowane w instalacjach pneumatycznych małej i średniej mocy. Fi 6/4 mm i fi 8/6 mm sprawdzają się w układach warsztatowych i niewielkich liniach przemysłowych. Z kolei fi 10/8 mm to nieco większa średnica, pozwalająca przesyłać więcej sprężonego powietrza, co przydaje się np. do zasilania maszyn o wyższym zapotrzebowaniu przepływu.

Oprócz walorów czysto technicznych, złączki firmy CPP PREMA odznaczają się również dopracowaniem detali. Gwinty w tych trójnikach są wykonywane precyzyjnie, z zachowaniem wszystkich norm branżowych, co przekłada się na wysoką powtarzalność wymiarową. Takie parametry zmniejszają ryzyko nieszczelności oraz ułatwiają pracę z narzędziami pneumatycznymi. Krótko mówiąc, producent dba o to, by użytkownik nie musiał martwić się o niespodziewane wycieki czy kłopotliwe dopasowanie części.

Trzeba zaznaczyć, że ten typ złączek (skręcane trójniki) jest szczególnie popularny w sytuacjach, gdy instalacja pneuma­tyczna wymaga częstych modernizacji lub rozbudowy. Możliwość dokręcenia i poluzowania nakrętki zapewnia łatwy demontaż przewodów. Pozwala to na szybką reorganizację systemu, np. dołożenie kolejnej odnogi czy wymianę przewodu na inny – o mniejszej lub większej średnicy. Wymiana ta jest oczywiście ograniczona rozmiarem dławika, jednak w obrębie dostępnych wariantów staje się możliwa bez konieczności kupowania całkowicie nowej złączki.

Trójniki typu T skręcane z gwintem zewnętrznym z serii 1000 (mosiądz niklowany) są przeznaczone głównie do układów pneumatycznych, ale z powodzeniem znajdują zastosowanie w wielu innych dziedzinach, gdy łączymy i rozgałęziamy przewody elastyczne. Sam kształt „T” pozwala na rozdzielenie medium z jednej linii na dwie oddzielne gałęzie. Główny nurt przepływu pozostaje niezmieniony, a dodatkowy wylot kieruje medium do innego fragmentu układu.

1. Instalacje pneumatyczne w warsztatach i przemyśle
   Najbardziej oczywistym obszarem zastosowania jest szeroko pojęta pneumatyka. W warsztatach mechanicznych potrzebne są solidne trójniki do łączenia przewodów sprężonego powietrza, które zasilają narzędzia pneumatyczne (szlifierki, wiertarki, klucze udarowe). W zakładach produkcyjnych czy fabrykach linie sprężonego powietrza często rozgałęziają się w różnych kierunkach, a trójniki typu T skręcane ułatwiają konfigurowanie takich linii.
   W zależności od zapotrzebowania na przepływ wybiera się średnicę węża: fi 6/4 mm, fi 8/6 mm czy fi 10/8 mm. Jeśli natomiast kluczową rolę odgrywa rozmiar gwintu, wybiera się G1/8, G1/4 i inne warianty dostępne w serii 1000.

2. Automatyka przemysłowa i robotyka
   W systemach automatyki, gdzie siłowniki pneumatyczne wykonują kluczowe operacje, trójniki obrotowe z gwintem zewnętrznym stają się niezbędne. Służą do łączenia przewodów zasilających poszczególne siłowniki i zawory, rozdzielając sprężone powietrze z głównej magistrali na kilka gałęzi. Ze względu na obrotową część gwintowaną, można łatwo ułożyć przewody w szafach sterowniczych czy na ruchomych elementach manipulatorów przemysłowych.

3. Branża motoryzacyjna i stacje obsługi pojazdów
   W stacjach serwisowych, wulkanizacyjnych czy myjniach, sprężone powietrze stanowi podstawę wyposażenia. Trójniki skręcane stosuje się do rozprowadzania powietrza wzdłuż ścian warsztatowych i doprowadzania go do poszczególnych stanowisk. Montowane linie z pneumatycznymi narzędziami często wymagają licznych odgałęzień, a seria 1000 złączek mosiężnych niklowanych jest w stanie wytrzymać intensywną eksploatację.

4. Układy pomiarowe i kontrolne
   W laboratoriach oraz instalacjach testowych, w których kontroluje się parametry ciśnienia, trójniki typu T pozwalają na zamontowanie czujników, manometrów, czy innych urządzeń pomiarowych. Dzięki obrotowemu gwintowi łatwiej ustawić wskaźniki w dogodnej pozycji, ułatwiając odczyty i obsługę.

5. Instalacje chłodnicze (o ile kompatybilne)
   W niektórych układach chłodzenia, gdzie płyn chłodzący ma zbliżone parametry do wody lub płynu niezamarzającego, można wykorzystać te trójniki skręcane. Warunkiem jest jednak zgodność chemiczna z mosiądzem niklowanym i zachowanie się w dopuszczalnym zakresie ciśnień. W takich przypadkach gwint zewnętrzny G1/4 czy G1/8 może być stosowany do podłączeń zaworów, czujników lub bloków chłodniczych.

6. Systemy smarowania
   Sprężone powietrze często miesza się z mgłą olejową. Wówczas trójniki T służą do rozdzielania tej mgły olejowej między kilka punktów smarowania maszyn. Złączki z serii 1000 wytrzymują standardowe ciśnienia w takich instalacjach, zapewniając szczelność i brak niekontrolowanych wycieków.

7. Przemysł spożywczy i farmaceutyczny (w ograniczonym zakresie)
   W instalacjach, gdzie występuje czyste powietrze lub gazy obojętne (na przykład azot), można używać mosiężnych złączek niklowanych, dbając oczywiście o odpowiednie atesty i brak potencjalnych zanieczyszczeń. Należy zawsze sprawdzić wymagania sanitarne i higieniczne. Jeśli producent potwierdza zgodność, trójniki obrotowe dobrze poradzą sobie w urządzeniach do pakowania żywności w atmosferze modyfikowanej czy transportu proszków spożywczych.

8. Systemy próżniowe (podciśnieniowe)
   Choć nazwa kategorii wskazuje głównie na zastosowanie przy sprężonym powietrzu, złączki z serii 1000 nierzadko radzą sobie również w układach z lekką próżnią (podciśnieniem). Ważne, by dobrać odpowiednią klasę szczelności i sprawdzić, czy wąż oraz złączka nie ulegają deformacji przy ujemnym ciśnieniu.

9. Konfiguracje tymczasowe i mobilne
   W branży eventowej, na targach czy w pokazach demonstracyjnych, pneumatyczne układy mogą być szybko konfigurowane i rozkładane. Trójniki obrotowe z gwintem zewnętrznym ułatwiają dopasowanie poszczególnych odgałęzień do aktualnych potrzeb. Po zakończeniu imprezy można je szybko zdemontować i przenieść w inne miejsce, bez ryzyka utraty trwałości elementu.

10. Układy do testowania produktów
    Firmy zajmujące się produkcją podzespołów testują je często w komorach ciśnieniowych lub w środowisku kontrolowanego przepływu powietrza. Trójnik typu T skręcany pozwala łączyć kilka torów testowych lub wpiąć urządzenia pomiarowe. Można również w łatwy sposób zmieniać konfigurację takiej instalacji między kolejnymi seriami testowymi.

W praktyce, w niemal każdej aplikacji związanej z przesyłaniem sprężonego powietrza o ciśnieniu do kilkunastu barów, niniejsze trójniki typu T skręcane zdadzą egzamin. Producent, CPP PREMA, stawia na uniwersalność i kompatybilność. Dzięki temu z łatwością dopasujemy trójnik do ogólno dostępnych przewodów pneumatycznych, wystarczy wybrać odpowiedni rozmiar fi x/y mm. Warto dodatkowo pamiętać o odpowiednim uszczelnieniu gwintu (np. taśmą PTFE), zwłaszcza gdy chcemy rozprowadzić powietrze na długie dystanse i uniknąć strat ciśnienia.

W przypadku trójników typu T skręcanych z gwintem zewnętrznym, należących do serii 1000 złączek pneumatycznych skręcanych z mosiądzu niklowanego, istotne jest zrozumienie ich parametrów technicznych. Dzięki temu łatwiej dobrać właściwy wariant do specyficznej instalacji. Poniżej przedstawiamy kluczowe aspekty techniczne, na które warto zwrócić uwagę:

1. Średnica przewodu (np. fi 6/4 mm, fi 8/6 mm, fi 10/8 mm)

   • W praktyce 6/4 mm oznacza przewód o średnicy zewnętrznej 6 mm i wewnętrznej 4 mm. Identycznie interpretuje się fi 8/6 mm czy fi 10/8 mm.

   • Dobór średnicy zależy od oczekiwanego przepływu powietrza czy innego medium. Przy większym przepływie warto sięgnąć po fi 10/8 mm, ponieważ mniejsza średnica mogłaby ograniczać wydajność.

2. Rozmiar gwintu zewnętrznego (G1/8, G1/4)

   • G1/8 i G1/4 to najczęściej używane gwinty w pneumatyce małej i średniej skali. G1/8 jest typowy dla pistoletów natryskowych, małych narzędzi pneumatycznych lub manometrów. G1/4 pojawia się w bardziej obciążonych instalacjach, w narzędziach warsztatowych średniego kalibru i w wielu zaworach.

   • Standard gwintu G (BSPP) zapewnia równoległą formę uzwojenia. Do uszczelnienia zwykle stosuje się taśmę PTFE.

3. Materiał: mosiądz niklowany

   • Mosiądz: stop miedzi i cynku (najczęściej CW614N lub zbliżony). Ma wysoką odporność na korozję, dobrą obrabialność i optymalną wytrzymałość.

   • Powłoka niklowa: dodatkowo chroni przed utlenianiem i drobnymi uszkodzeniami mechanicznymi. Nadaje też estetyczny wygląd i ułatwia czyszczenie.

4. Dopuszczalne ciśnienie pracy

   • W typowych warunkach trójniki te wytrzymują ciśnienia robocze do ok. 10–15 barów, co jest wystarczające w większości instalacji pneumatycznych.

   • Dokładne wartości mogą zależeć od grubości ścianki przewodu i jakości połączenia skręcanego.

5. Zakres temperatur

   • Mosiądz niklowany dobrze sobie radzi w zakresie od -20°C do +80°C (czasami producent podaje nieco inny przedział). Decydujące znaczenie może mieć jednak odporność termiczna samego przewodu (np. węża poliamidowego czy poliuretanowego).

   • W skrajnie niskich temperaturach uszczelki lub sam wąż mogą stać się mniej elastyczne, a w bardzo wysokich temperaturach może dojść do zmiękczenia tworzywa. Dlatego zawsze warto sprawdzić wytyczne producenta.

6. Sposób uszczelnienia przewodu (skręcanie)

   • Złączki skręcane z serii 1000 wykorzystują mechanizm nakrętki i stożka, który wciska wąż, zapewniając pewne zatrzymanie i szczelność od wewnątrz. W przeciwieństwie do złączek wtykowych, tutaj siła dokręcenia decyduje o sile docisku na ściankę węża.

   • Zaleca się, by wąż miał równo przyciętą końcówkę, pozbawioną zadziorów i pęknięć. Montaż przebiega w sposób mniej wrażliwy na drobne nierówności niż w systemach wtykowych, ale nadal precyzja cięcia poprawia niezawodność.

7. Rodzaj gwintu: kształt i długość

   • Gwint ma długość dostosowaną do standardów: np. G1/8 zwykle oferuje określoną liczbę zwojów, co gwarantuje stabilne wkręcenie.

   • Kształt gwintu: cylindryczny. Wersje stożkowe R1/8 w serii 1000 są rzadziej spotykane, ale niektóre modele mogą je mieć.

8. Budowa obrotowa

   • Możliwość obrotu korpusu: w tych trójnikach obrotowa może być część z gwintem zewnętrznym, co pozwala łatwiej ustawić wyjścia węży.

   • Element obrotowy posiada odpowiednie uszczelnienie wewnętrzne, aby obracanie nie powodowało nieszczelności.

9. Masa i wymiary całkowite

   • Trójniki typu T są zaprojektowane tak, by nie zajmowały zbyt dużo miejsca. Masa zależy głównie od rozmiaru gwintu i średnicy przewodu, ale mosiądz sam w sobie jest stosunkowo lekki w porównaniu do stali.

   • W dokumentacji producenta znajdują się tabele z wymiarami L (długość całkowita), H (wysokość), SW (rozmiar pod klucz).

10. Kompatybilność z mediami

• Oprócz sprężonego powietrza, trójniki T z mosiądzu niklowanego można stosować w obiegach wody lub innych nieagresywnych cieczy.

• Należy unikać kontaktu z silnymi kwasami, zasadami czy związkami siarki, które mogą powodować korozję mosiądzu lub przebarwienia niklu.

11. Atesty i normy

• CPP PREMA zazwyczaj produkuje złączki zgodnie z normami europejskimi dotyczącymi armatury pneumatycznej.

• W razie potrzeby atestów do kontaktu z wodą pitną lub z żywnością, należy zapoznać się z dokumentacją. Niektóre przepisy krajowe mogą ograniczać stosowanie mosiądzu z dodatkiem ołowiu w instalacjach spożywczych.

12. Standardy bezpieczeństwa

• Przy pracy z wyższymi ciśnieniami należy zawsze sprawdzić, czy cały układ – wąż, trójnik i inne komponenty – jest przystosowany do takich obciążeń.

• Montaż powinien odbywać się z użyciem właściwych narzędzi (klucze płaskie, ewentualnie dynamometryczne, jeśli jest wymagana określona siła dokręcenia gwintu).

13. Zasada „podobnych materiałów”

• Dobiera się armaturę z mosiądzu niklowanego do przewodów, które nie reagują chemicznie z tym stopem.

• Inne fragmenty instalacji, np. zawory również mosiężne lub stal nierdzewna, zachowują się zgodnie z tzw. kompatybilnością galwaniczną, co minimalizuje ryzyko korozji elektrochemicznej.

14. Powierzchnia niklowana

• Grubość warstwy niklu zwykle wynosi kilka mikronów, co jest wystarczające do ochrony mechanicznej i antykorozyjnej.

• Niklowanie podnosi walory estetyczne, ważne w instalacjach ekspozycyjnych czy w środowiskach medycznych.

15. Temperatura topnienia materiału

• Mosiądz topi się w okolicach 900–940°C, co zdecydowanie przewyższa standardowe zakresy temperatur pracy w pneumatyce czy hydraulice.

• Trzeba jednak pamiętać, że uszczelki (często NBR czy inny elastomer) mają dużo niższy zakres temperatur. W ekstremalnych warunkach uszczelki stają się najsłabszym ogniwem.

16. Prostota serwisowa

• Skręcany charakter połączenia pozwala na szybkie odłączenie węża.

• W razie wymiany węża wystarczy poluzować nakrętkę i wyjąć końcówkę przewodu.

Trójniki typu T skręcane z gwintem zewnętrznym z serii 1000 opierają się na dwóch kluczowych materiałach: mosiądzu i niklu. Połączenie mosiądzu niklowanego z odpowiednimi uszczelkami (i wężem z tworzywa sztucznego) daje niezawodny produkt, który spełnia wymagania stawiane przez nowoczesną pneumatykę. Przyjrzyjmy się szczegółowo właściwościom tych materiałów oraz temu, jak wpływają one na jakość finalnych złączek.

1. Mosiądz – trzon konstrukcyjny

   • Mosiądz jest stopem cynku i miedzi. W zależności od proporcji tych pierwiastków uzyskuje się różne własności wytrzymałościowe i korozyjne. W pneumatyce wykorzystuje się najczęściej mosiądz oznaczany jako CW614N (lub zbliżony), który dobrze łączy wytrzymałość i plastyczność.

   • Mosiądz jest stosunkowo łatwy w obróbce skrawaniem. To pozwala producentowi wykonać precyzyjne gwinty, dokładne krawędzie i kanały przepływowe, dzięki czemu trójnik typu T jest wolny od nadlewek czy zadziorów, które mogłyby pogarszać szczelność.

   • W odróżnieniu od stali węglowej, mosiądz jest mniej podatny na rdzę w kontakcie z wilgocią. Jednocześnie, w zestawieniu ze stalą nierdzewną, wypada korzystniej cenowo i jest bardziej przyjazny w obróbce.

2. Niklowanie – ochrona i estetyka

   • Gotowy korpus trójnika poddawany jest procesowi galwanicznemu nakładania niklu. Powstaje cienka, lecz wytrzymała warstwa, która uszczelnia powierzchnię mosiądzu, redukując jego bezpośredni kontakt z otoczeniem.

   • Nikiel zapewnia lepszą odporność na korozję i utlenianie, zwłaszcza w środowiskach wilgotnych czy chemicznie obojętnych.

   • Warstwa niklu nadaje elementowi elegancki, srebrzysty wygląd. To może być szczególnie ważne w instalacjach, w których komponenty są widoczne (np. maszyny wystawowe, otwarte stanowiska produkcyjne, laboratoria).

   • Niklowana powierzchnia jest bardziej gładka, co ułatwia utrzymanie czystości. Na gładkim metalu osady i zanieczyszczenia trudniej się gromadzą.

3. Uszczelki i elementy mocujące

   • Trójnik skręcany typu T składa się z korpusu (mosiądz niklowany) oraz nakrętek i dławików (zwykle też z mosiądzu niklowanego), które dociskają wąż.

   • Zestaw taki może zawierać uszczelki o-ringowe lub stożkowe, w zależności od konkretnego projektu. Zwykle stosuje się elastomery takie jak NBR, EPDM czy FKM, wybierane pod kątem odporności na oleje, smary lub wyższe temperatury.

   • Warto zauważyć, że nakrętki i dławiki także pokryte są niklem, co zapewnia jednolitą ochronę antykorozyjną całego zestawu.

4. Odporność na czynniki zewnętrzne

   • Mosiądz niklowany wykazuje bardzo dobrą odporność na wodę i wiele mediów nieszkodliwych chemicznie.

   • W kontakcie z substancjami o właściwościach agresywnych (np. silne kwasy), należy przeprowadzić analizę kompatybilności. W przemyśle chemicznym częściej stosuje się wtedy stal nierdzewną.

   • W typowych warunkach warsztatowych (smary, oleje, pył) powłoka niklowa jest wystarczającą barierą przed punktowymi ogniskami korozji.

5. Dlaczego nie stal lub tworzywo sztuczne?

   • Stal węglowa bez odpowiedniej powłoki (np. ocynku) łatwo koroduje. Nawet ocynk może być mniej trwały od niklu przy intensywnym użytkowaniu pneumatycznym.

   • Tworzywa sztuczne (np. poliamid, polipropylen) są lekkie i nie korodują, ale nie zawsze gwarantują taką samą sztywność czy odporność na uszkodzenia mechaniczne co mosiądz. W szczególności gwinty z plastiku potrafią się szybko wyrobić, zwłaszcza przy częstym dokręcaniu.

6. Technologia wytwarzania

   • Producent, CPP PREMA, stosuje nowoczesne obrabiarki CNC, co pozwala zachować bardzo małe tolerancje wymiarowe. Dzięki temu gwinty mają idealnie pasować do standardów G1/8, G1/4, itp.

   • Po obróbce skrawaniem element trafia do procesu niklowania galwanicznego, następnie przechodzi kontrolę jakości. W rezultacie otrzymujemy finalny wyrób cechujący się spójnością parametrów w każdej partii.

7. Wpływ na jakość połączenia

   • Stabilność mechaniczna mosiądzu zapewnia trwałość gwintu, nie ma więc obaw o wyrobienie się zwojów przy wielokrotnym montażu/demontażu.

   • Twardość powłoki niklowej chroni korpus przed drobnymi zarysowaniami.

   • Wewnętrzny mechanizm skręcania (nakrętka/dławik) jest także z mosiądzu. Pozwala to na równomierne rozprowadzenie nacisku na wąż, co minimalizuje ryzyko jego uszkodzenia.

8. Recykling i aspekt ekologiczny

   • Zarówno mosiądz, jak i nikiel nadają się do recyklingu. Po wielu latach eksploatacji złączki można oddać do punktu skupu metali kolorowych.

   • Długa żywotność i wielokrotne użycie tych samych trójników sprawia, że rozwiązanie to jest bardziej ekologiczne w porównaniu do częstej wymiany plastikowych złączek o krótszej trwałości.

9. Ergonomia użytkowania

   • Metalowy korpus zapewnia pewny chwyt narzędziem (kluczem płaskim lub oczkowym).

   • Niklowana powierzchnia jest na tyle gładka, że nie brudzi rąk. Nie pojawiają się też wyszczerbienia, które mogłyby kaleczyć dłonie.

10. Odporność na temperaturę

• Mosiądz niklowany może pracować w szerokim zakresie temperatur. Górną granicę zwykle wyznaczają uszczelki lub materiał węża, a nie sam korpus.

• W standardowej pneumatyce nie przekracza się 80°C, co jest zdecydowanie bezpieczne dla mosiądzu i niklu.

11. Wygląd i standard wykonania

• Estetyka jest ważna zwłaszcza wtedy, gdy instalacja jest widoczna. Niklowany korpus trójnika nadaje profesjonalnego charakteru całości.

• Dbałość o szczegóły przekłada się na brak zadziorów, równomierną warstwę niklu i czytelne oznaczenia gwintu.

Prawidłowy montaż trójnika typu T skręcanego z gwintem zewnętrznym, z serii 1000 złączek pneumatycznych skręcanych, jest kluczowy dla uzyskania szczelnej i trwałej instalacji. Choć sam proces nie jest skomplikowany, warto zachować kilka kroków oraz zadbać o odpowiednie przygotowanie węża i gwintu. Poniżej znajduje się uniwersalny przewodnik montażowy.

1. Przygotowanie narzędzi

   • Klucz płaski lub oczkowy (najczęściej w rozmiarze dopasowanym do gwintu G1/8 lub G1/4).

   • Nożyce do cięcia węży z tworzywa (lub ostry nożyk).

   • Taśma uszczelniająca PTFE (teflonowa) lub inny uszczelniacz gwintów.

   • Opcjonalnie: klucz dynamometryczny, jeżeli w dokumentacji producenta widnieje zalecenie określonego momentu dokręcania.

2. Sprawdzenie węża i gwintu

   • Upewnij się, że przewód pneumatyczny ma wymiary zgodne z modelem trójnika (np. fi 6/4 mm).

   • Obejrzyj gwint zewnętrzny G1/8 lub G1/4, czy nie ma zanieczyszczeń ani uszkodzeń.

   • W razie potrzeby oczyść gwint z opiłków i pyłów.

3. Docinanie i przygotowanie końca węża

   • Odetnij wąż prostopadle do osi. Krawędź powinna być równa.

   • Usuń ewentualne zadziory, by uzyskać możliwie gładkie zakończenie.

   • Długość odcinka węża powinna uwzględniać zapas na wsunięcie w mechanizm skręcany (dławik, nakrętka).

4. Rozłożenie elementów trójnika

   • Najczęściej trójnik skręcany ma nakrętkę i tuleję zaciskową (dławik). Poluzuj nakrętkę, a dławik odsuń delikatnie, aby włożyć wąż do środka.

   • Upewnij się, że gwint zewnętrzny trójnika nie jest od razu obciążony. Na tym etapie nie wkręcaj jeszcze trójnika w inną część instalacji, by mieć wygodny dostęp.

5. Wsunięcie węża

   • Przełóż wąż przez nakrętkę tak, aby nakrętka swobodnie przesuwała się po wężu.

   • Wsuwaj przewód do dławika, aż wąż osiągnie punkt oporu wewnątrz trójnika. Głębokość wsunięcia jest istotna dla uzyskania odpowiedniej szczelności.

   • Sprawdź, czy wąż nie zgina się w środku ani nie jest zbyt krótki.

6. Dokręcanie nakrętki

   • Równomiernie dokręcaj nakrętkę ręką, aż poczujesz opór.

   • Następnie użyj klucza, wykonując kilka obrotów, by odpowiednio ścisnąć wąż w dławiku. Uważaj, by nie przekroczyć momentu dokręcania, który mógłby uszkodzić wąż lub gwint.

   • Prawidłowe dokręcenie spowoduje mocne zaciśnięcie ścianki węża, uniemożliwiając jego wyślizgnięcie się przy normalnym ciśnieniu roboczym.

7. Uszczelnienie gwintu zewnętrznego

   • Owiń gwint trójnika taśmą PTFE, wykonując 3–5 zwojów w kierunku przeciwnym do wkręcania.

   • Upewnij się, że taśma nie nachodzi na sam koniec gwintu, co mogłoby przedostać się do wnętrza instalacji.

   • Przy gwintach stożkowych R1/8 czy R1/4, jeszcze mocniej zwraca się uwagę na odpowiednią ilość taśmy. Przy gwintach cylindrycznych G1/8 lub G1/4 zwykle także stosujemy PTFE dla pewności szczelności.

8. Wkręcanie trójnika w instalację

   • Wkręć trójnik w odpowiedni port (np. w korpus zaworu lub rozdzielacza) z wyczuciem.

   • Jeśli trójnik jest obrotowy, możesz ustawić go tak, aby wyloty do węży miały najdogodniejszą pozycję. Wtedy dokręcasz kontrę (jeżeli dany model ma taką) lub delikatnie manipulujesz do chwili, aż gwint złapie idealną szczelność i właściwe położenie.

9. Podłączenie pozostałych węży

   • W trójniku typu T mamy zwykle trzy punkty do podłączenia. Każdy z nich skręca się analogicznie: nasuwasz wąż, dokręcasz nakrętkę.

   • Upewnij się, że kąt wyprowadzenia węży jest zgodny z planem instalacji, by nie doszło do zbyt ciasnych zagięć.

10. Kontrola końcowa i test szczelności

• Po pełnym zmontowaniu trójnika w instalacji włącz delikatnie dopływ sprężonego powietrza lub wody o niskim ciśnieniu.

• Obserwuj ewentualne nieszczelności (szum powietrza, wyciek wody). W razie potrzeby lekko dokręć nakrętkę lub dołóż warstwę uszczelnienia gwintu.

• Zwiększ ciśnienie do docelowej wartości roboczej i wykonaj kolejną kontrolę, najlepiej metodą obserwacji czy nie pojawiają się bąbelki przy spryskaniu połączenia wodą z mydłem.

11. Bezpieczna eksploatacja

• Jeżeli instalacja pracuje w zmiennych warunkach temperaturowych, okresowo sprawdzaj dokręcenie nakrętek. Wahania temperatur mogą wpływać na kurczenie i rozszerzanie się materiałów.

• Nie prowadź węży pod ostrymi kątami tuż za złączką, bo może to nadmiernie obciążać miejsce skręcenia.

12. Demontaż i ponowny montaż

• By zdemontować wąż, wystarczy odkręcić nakrętkę i wysunąć przewód. Może być to nieco trudniejsze, jeśli wąż się z czasem zestarzał czy odkształcił.

• Przy ponownym montażu najbezpieczniej jest lekko przyciąć końcówkę węża, by świeży fragment trafił do dławika. Zapewni to ponownie najlepszą szczelność.

13. Najczęstsze błędy

• Zbyt słabe dokręcenie nakrętki, co skutkuje wysuwaniem się węża przy wzroście ciśnienia.

• Użycie zbyt długiej lub krótkiej taśmy PTFE, w wyniku czego gwint nie uszczelnia się prawidłowo.

• Ustawienie węży pod ostrym kątem, co powoduje naprężenia i możliwe przecieki.

• Brak zachowania czystości wewnątrz złączki – opiłki lub kurz mogą uszkadzać elementy uszczelniające lub blokować przepływ.

14. Pielęgnacja i serwis

• W normalnej eksploatacji trójnik nie wymaga specjalnej konserwacji. Warto jednak regularnie sprawdzać, czy nakrętki się nie poluzowały.

• W miejscach narażonych na silne wibracje instalacyjne można zastosować dodatkowe zabezpieczenia gwintów lub specjalne środki antywibracyjne.

15. Wskazówki końcowe

• Upewnij się, że ciśnienie robocze i medium są zgodne ze specyfikacją trójnika.

• Jeśli planujesz pracę w warunkach agresywnych chemicznie, sprawdź odporność mosiądzu niklowanego na dane substancje.

• Montaż przeprowadź w czystych warunkach, unikając dostawania się brudu do wnętrza przewodów.

• Po zakończonym montażu i testach zapisz w dokumentacji instalacji (jeśli taka jest prowadzona) parametry, takie jak momenty dokręcania, data montażu, rodzaj uszczelnienia gwintów.

Oto najczęstsze pytania (FAQ) związane z trójnikami typu T skręcanymi z gwintem zewnętrznym (seria 1000, mosiądz niklowany). Każda odpowiedź pomoże szybciej rozwiązać popularne problemy i wątpliwości, które mogą pojawić się przy projektowaniu, montażu czy eksploatacji takiego rozwiązania.

1. Czy trójnik T skręcany można zastosować w instalacji o ciśnieniu 12 bar?
   W większości przypadków tak. Te trójniki są projektowane z myślą o typowych ciśnieniach w pneumatyce, czyli do kilkunastu barów. Należy jednak sprawdzić w dokumentacji producenta maksymalny dopuszczalny zakres ciśnień. Jeśli wartość 12 bar mieści się w katalogu jako dopuszczalna, trójnik powinien bezproblemowo wytrzymać takie obciążenie.

2. Jak często powinienem dokręcać nakrętki w instalacji?
   Przy standardowych warunkach pracy i braku silnych wibracji, nie trzeba tego robić często. Warto dokonać kontroli po pierwszych kilku dniach eksploatacji, by mieć pewność, że połączenie się nie poluzowało. Potem można weryfikować stan połączeń np. przy okresowych przeglądach instalacji (co kilka miesięcy).

3. Czy można użyć trójnika typu T do cieczy, np. wody?
   Tak, o ile ciśnienie i temperatura nie przekraczają parametrów pracy, a woda nie jest agresywna chemicznie (np. mocno chlorowana czy zanieczyszczona czynnikami korozyjnymi). Mosiądz niklowany jest odporny na korozję w typowych warunkach wodnych. Pamiętaj, że uszczelki muszą być kompatybilne z wodą (np. uszczelki NBR lub EPDM).

4. Czy mogę stosować je w wysokiej temperaturze, np. 120°C?
   Najczęściej nie. Standardowe uszczelki i węże elastyczne nie tolerują tak wysokich temperatur. Zaleca się sprawdzić, do jakich temperatur zaprojektowany jest dany układ. Z reguły 80°C to górna granica dla przeciętnej pneumatyki i hydrauliki niskociśnieniowej z tworzywami sztucznymi.

5. Na czym polega obrotowa funkcja gwintu zewnętrznego?
   Oznacza to, że po wkręceniu trójnika w korpus urządzenia lub zawór, można obrócić go w pewnym zakresie, nie rozszczelniający instalacji. Pomaga to ustawić wychodzące węże w odpowiednim kierunku. Ta funkcja bywa kluczowa w miejscach o ograniczonym dostępie lub konieczności modyfikacji położenia przewodów.

6. Czy potrzebuję specjalnych narzędzi do montażu?
   Wystarczy standardowy klucz płaski lub oczkowy w rozmiarze dopasowanym do nakrętki i gwintu. Wygodny bywa klucz dynamometryczny, gdy chcesz mieć pewność, że dokręcasz z określonym momentem.

7. Jak rozpoznać, że trójnik jest za słabo dokręcony?
   Typowym objawem jest wyciek powietrza (syczenie) lub woda sącząca się przy nakrętce czy gwincie. Czasami wąż może się delikatnie obracać wewnątrz dławika. Przy sprężonym powietrzu bardziej prawdopodobne jest słyszalne uchodzenie powietrza. Warto wtedy dociągnąć nakrętkę albo uzupełnić taśmę na gwincie.

8. Czy mogę założyć większy wąż niż nominalnie zaleca producent?
   Zwykle nie. Trójnik T skręcany ma ściśle określony zakres średnic przewodu, który można zacisnąć w dławiku. Zbyt duży wąż może nie zmieścić się lub nie zyska odpowiedniego docisku, co przełoży się na nieszczelność.

9. Trójnik obrotowy przecieka po kilkukrotnym przekręceniu. Co robić?
   Możliwe, że uszczelka wewnętrzna uległa przetarciu. Jeżeli dany model jest rozbieralny, rozważ wymianę uszczelki lub sprawdź, czy nie pojawiły się zadziory na powierzchni współpracującej. W pewnych sytuacjach częste obracanie pod ciśnieniem może przyspieszać zużycie.

10. Czy złączki z mosiądzu niklowanego są dopuszczone do kontaktu z żywnością?
    Zależy to od konkretnych norm i zawartości ołowiu w stopie mosiądzu. Niektóre kraje ograniczają dopuszczenie takich stopów w instalacjach spożywczych. Jeśli producent potwierdza certyfikat higieniczny, można je stosować do wody pitnej czy linii przetwórstwa spożywczego. W przeciwnym wypadku lepiej używać stali nierdzewnej.

11. Czy trójnik T jest w stanie kompensować niewielkie drgania?
    Mechanizm obrotowy może troszkę amortyzować ruch, ale złączka nie jest projektowana jako element kompensujący duże wibracje. W razie dużych drgań instalacji rozważ użycie amortyzatorów węża lub elastycznych złączy.

12. Ile razy mogę demontować i montować tę samą złączkę?
    Wiele. Mosiądz i nikiel są dość odporne. Przy każdym montażu węża warto jednak kontrolować stan końcówki przewodu i wymieniać fragment, który uległ deformacjom. Co do samego gwintu, dbaj o właściwe uszczelnienie. Taśmę PTFE też warto wymieniać za każdym razem.

13. Jak dbać o wygląd niklowanej powierzchni?
    Wystarczy miękka ściereczka, ewentualnie lekki detergent lub woda z mydłem. Unikaj silnych środków ściernych, które mogłyby zmatowić warstwę niklu.

14. Czy można łączyć trójnik T z innymi metalami w jednej instalacji?
    Tak, ale pamiętaj o możliwej korozji elektrochemicznej, jeśli występują duże różnice potencjałów. Mosiądz niklowany najczęściej jest bezpieczny do łączenia z aluminium, stalą nierdzewną, miedzią czy standardowymi stopami cynku.

15. Jak rozpoznać zużycie mechaniczne trójnika?

• Możesz zaobserwować pęknięcia lub intensywne zarysowania.

• Nakrętka nie dokręca się już stabilnie albo gwint jest wyrobiony.

• W takich wypadkach wymiana trójnika na nowy jest bezpieczniejszą opcją.

16. Czy trójnik T skręcany można stosować w instalacjach próżniowych?
    W lekkiej próżni – tak. Przy głębokiej próżni należy sprawdzić, czy uszczelki i konstrukcja zapewnią wystarczającą szczelność. W niektórych systemach wysokiej próżni preferuje się inne materiały (np. stal nierdzewną).

17. Co zrobić, jeśli wąż się wyślizguje, mimo mocnego dokręcenia nakrętki?

• Sprawdź, czy średnica węża jest rzeczywiście zgodna z rekomendacją.

• Sprawdź, czy ścianka węża nie jest zbyt cienka lub zużyta.

• Upewnij się, że wąż jest wsunięty do oporu.

• W niektórych przypadkach wąż niskiej jakości może mieć niewłaściwy wymiar rzeczywisty i wymagać wymiany.

18. Jakie media mogą być podawane przez trójnik T?
    Najczęściej sprężone powietrze, gazy obojętne, woda, oleje o umiarkowanej lepkości. Warunkiem jest kompatybilność z mosiądzem i niklem oraz zachowanie zakresu temperatur i ciśnień.

19. Czy producent oferuje różne kąty wyprowadzenia gałęzi T?
    Trójnik typu T zwykle ma kąt 90° między gałęziami. Jeśli potrzebujesz innej geometrii, rozważ kolanka czy rozdzielacze w innej formie. Seria 1000 jednak bazuje głównie na klasycznym kształcie T.

20. Jak zapobiec obrotowi węża w gnieździe dławika?
    Przy odpowiednim docisku nakrętki wąż nie powinien się kręcić. Jeśli to się dzieje, oznacza to niedostateczne dokręcenie lub niedopasowany rozmiar węża do złączki.
