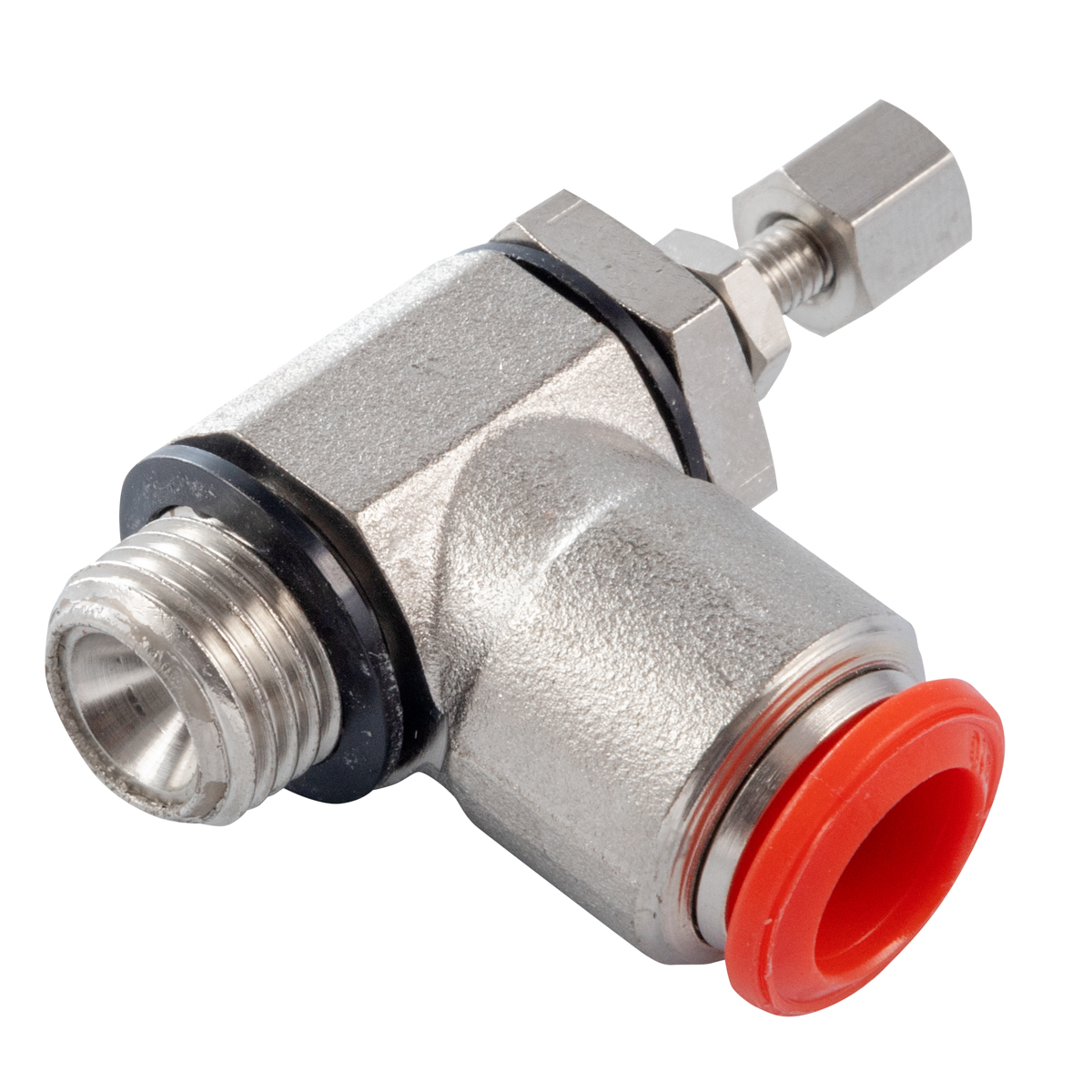

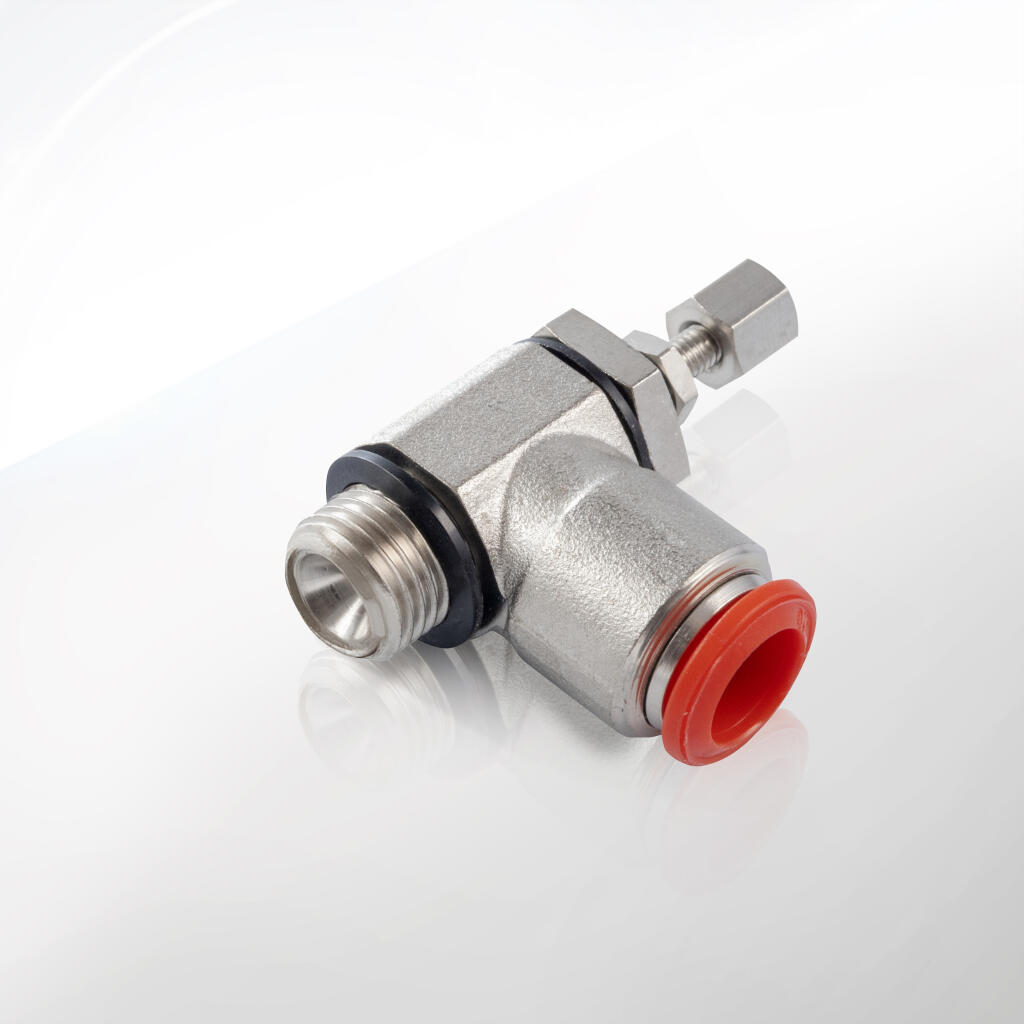

Zawory dławiące wtykowe kątowe z gwintem zewnętrznym, regulacja pokrętłem typ 80.5092

Zawory dławiące wtykowe kątowe z gwintem zewnętrznym i regulacją pokrętłem to kluczowe elementy układów pneumatycznych, w których precyzyjne sterowanie przepływem powietrza odgrywa znaczącą rolę. Warianty dostępne w katalogu CPP PREMA, oznaczone symbolem /8978-A/, zostały zaprojektowane w celu łatwej, szybkiej i niezawodnej regulacji strumienia sprężonego powietrza. Ich charakterystyczną cechą jest wtykowe, kątowe podłączenie oraz zewnętrzny gwint, co znacznie ułatwia montaż w różnorodnych konfiguracjach. Poniżej pełna lista oferowanych modeli:

• Zawór dławiący wtykowy M5 fi 4 mm z regulacją pokrętłem, mosiądz niklowany /8978-A/

• Zawór dławiący wtykowy G1/8 fi 4 mm z regulacją pokrętłem, mosiądz niklowany /8978-A/

• Zawór dławiący wtykowy G1/8 fi 6 mm z regulacją pokrętłem, mosiądz niklowany /8978-A/

• Zawór dławiący wtykowy G1/4 fi 6 mm z regulacją pokrętłem, mosiądz niklowany /8978-A/

• Zawór dławiący wtykowy G1/8 fi 8 mm z regulacją pokrętłem, mosiądz niklowany /8978-A/

• Zawór dławiący wtykowy G1/4 fi 10 mm z regulacją pokrętłem, mosiądz niklowany /8978-A/

• Zawór dławiący wtykowy G1/4 fi 8 mm z regulacją pokrętłem, mosiądz niklowany /8978-A/

• Zawór dławiący wtykowy M5 fi 6 mm z regulacją pokrętłem, mosiądz niklowany /8978-A/

Każda wersja zaworu może pracować w instalacjach pneumatycznych o ciśnieniu nieprzekraczającym zazwyczaj 10 bar, co w pełni wystarcza do większości typowych zadań związanych z kontrolą ruchu siłowników lub przepływu powietrza w maszynach i urządzeniach przemysłowych. W ofercie, którą znajdziesz pod niniejszą kategorią: Zawory funkcyjne, dławiące, zwrotne \ Zawory dławiące \ Zawory dławiące mosiężne \ Zawory dławiące wtykowe kątowe z gwintem zewnętrznym, regulacja pokrętłem, masz pewność, że wszystkie produkty zachowują spójność wymiarową oraz gwarantują wysoką powtarzalność regulacji.

Te kompaktowe zawory powstały po to, aby umożliwić dokładne sterowanie przepływem w sposób bezpieczny i efektywny kosztowo. Dzięki mosiężnemu korpusowi pokrytemu warstwą niklu, wyróżniają się odpornością na korozję, co szczególnie przydaje się w warunkach pracy narażonych na wilgoć, zmiany temperatur lub obecność pyłu. Konstrukcja zewnętrznego gwintu przyspiesza mocowanie w gniazdach i daje elastyczność w doborze pozostałych komponentów całego układu pneumatycznego. Wtykowy charakter przyłącza kątowego upraszcza wymianę przewodów, a regulacja pokrętłem pozwala na szybką zmianę przepływu, nawet przy ograniczonym dostępie do instalacji.

Dławiące zawory wtykowe kątowe z gwintem zewnętrznym to także ważny element bezpieczeństwa pracy w układach przemysłowych. Zapewniają stabilną kontrolę prędkości siłowników pneumatycznych, minimalizując ryzyko zbyt gwałtownych ruchów i jednocześnie chroniąc maszyny przed przeciążeniem mechanicznym. Dzięki nim użytkownik może ustawić parametry pracy tak, aby uniknąć nieplanowanych przestojów czy awarii spowodowanych niekontrolowanym wzrostem prędkości w układach pneumatycznych. Takie rozwiązanie przekłada się na mniejsze zużycie energii, bardziej płynny cykl produkcyjny i większą żywotność wszystkich zaangażowanych podzespołów.

Podczas projektowania zaworów mosiężnych z niklowaną powierzchnią zwrócono uwagę na zachowanie wysokiej jakości uszczelnień. Dzięki odpowiednio dobranym uszczelkom (zwykle NBR lub kauczuk nitrylowo-butadienowy) możliwe jest osiągnięcie szczelności gwarantującej brak niechcianych wycieków powietrza. To również kluczowe z perspektywy wydajności całego systemu, gdyż każda nieszczelność w instalacji pneumatycznej generuje straty energetyczne i może negatywnie wpłynąć na stabilność pracy maszyn.

Wspomniana seria /8978-A/ to także prosty sposób na zachowanie standardów i norm w branży. Produkty te odpowiadają większości wymagań stawianych zaworom pneumatycznym, w tym normom dotyczącym bezpieczeństwa i ochrony środowiska pracy. Odpowiednie materiały, staranna obróbka, a także kontrola jakości w procesie produkcyjnym sprawiają, że zawory odznaczają się powtarzalnością parametrów i długotrwałą odpornością na eksploatację. Dlatego też wybór zaworów dławiących kątowych wtykowych z gwintem zewnętrznym i pokrętłem regulacji staje się rozsądną inwestycją, uwzględniającą długi cykl życia produktu oraz ograniczenie ryzyka przestojów w produkcji.

Wśród licznych zalet tych komponentów należy wymienić także stosunkowo niewielkie rozmiary. Kompaktowa budowa sprzyja łatwej instalacji w ciasnych miejscach, co pozwala maksymalnie wykorzystać przestrzeń dostępną w szafach sterowniczych czy modułach urządzeń. W związku z tym projektanci linii produkcyjnych i automatów często decydują się właśnie na ten typ zaworu, kiedy priorytetem jest uzyskanie jak najlepszej relacji między funkcjonalnością a rozmiarami elementu.

Patrząc z punktu widzenia estetyki i ergonomii, niklowana powierzchnia korpusu sprawia, że zawór charakteryzuje się wysoką odpornością na zarysowania i szkodliwe działanie środowiska zewnętrznego. Pozwala to zachować schludny wygląd nawet po wielu cyklach pracy. Pokrętło regulacji wykonane zwykle z trwałych tworzyw sztucznych o wysokiej odporności na uderzenia i ścieranie gwarantuje niezawodne działanie przez lata, co docenią przede wszystkim użytkownicy wymagający trwałych i sprawdzonych komponentów.

Zawory dławiące wtykowe kątowe z gwintem zewnętrznym i regulacją pokrętłem są dedykowane szerokiemu gronu branż. Niezależnie od tego, czy pracujesz w warsztacie mechanicznym, linii produkcyjnej w branży spożywczej, zakładzie automotive, czy w sektorze chemicznym, te elementy z powodzeniem spełnią kryteria jakości, niezawodności i bezpieczeństwa. Ich uniwersalność, poparta bogatą ofertą rozmiarów gwintów i średnic węży, staje się szczególnie cenna, gdy trzeba wdrożyć standaryzowane rozwiązania we wszystkich działach przedsiębiorstwa.

Sama marka CPP PREMA jest znana na rynku z dostarczania wysokiej klasy armatury przemysłowej, dbając o parametry wytrzymałościowe i innowacyjność swoich produktów. Dzięki temu użytkownik zyskuje pewność, że inwestuje w komponenty sprawdzone i uznane w branży. Właściwa selekcja materiałów, rygorystyczne testy i ciągłe doskonalenie produktów sprawiają, że zawory te od lat cieszą się zaufaniem inżynierów i przedsiębiorstw stawiających na automatyzację procesów produkcyjnych.

Zawory dławiące wtykowe kątowe z gwintem zewnętrznym i regulacją pokrętłem mają bardzo szerokie zastosowanie. Układy pneumatyczne w różnych sektorach przemysłowych wymagają precyzyjnej regulacji przepływu, aby zapewnić płynną pracę siłowników, narzędzi i innych urządzeń zasilanych sprężonym powietrzem. Dzięki tym zaworom możliwe jest uzyskanie optymalnego tempa przepływu, co w praktyce przekłada się na kontrolę prędkości ruchu mechanizmów czy stabilność procesów technologicznych. Ich główne obszary zastosowań to:

1. Linie montażowe i produkcyjne w branży automotive
Na halach produkcyjnych w sektorze motoryzacyjnym istnieje wiele procesów, które opierają się na szybkiej i dokładnej pracy siłowników pneumatycznych. Montaż elementów karoserii, malowanie, transport drobnych detali – to tylko przykłady operacji, w których kontrola przepływu powietrza przekłada się na precyzję i bezpieczeństwo pracy. Zawory dławiące z serii /8978-A/ dostosowują tempo ruchu robotów i manipulatorów, zapobiegając wstrząsom i uderzeniom mogącym wywołać uszkodzenia części lub ryzyko dla operatorów.

2. Przemysł spożywczy i farmaceutyczny
W zakładach wytwarzających żywność czy leki powszechnie wykorzystuje się instalacje pneumatyczne do sterowania maszynami pakującymi, dozującymi czy sortującymi. Odpowiednie dostosowanie przepływu sprężonego powietrza – na przykład w urządzeniach formujących opakowania lub w liniach rozlewniczych – umożliwia osiągnięcie dużej powtarzalności i jakości wytwarzanych produktów. Regulacja pokrętłem w zaworach mosiężnych niklowanych pozwala operatorom na szybką korektę parametrów bez skomplikowanych narzędzi, co redukuje przestoje w procesie produkcji.

3. Przemysł drzewny i meblarski
Maszyny do obróbki drewna często wykorzystują siłowniki lub napędy pneumatyczne w prasie, w sortownicach czy w liniach malarskich. Zawory dławiące wtykowe kątowe pozwalają dopasować intensywność wydmuchiwanego powietrza, by uniknąć pylenia i poprawić precyzję obróbki czy malowania. Dzięki temu znacząco zmniejsza się ryzyko uszkodzenia delikatnych powierzchni, co ma szczególne znaczenie w wykańczaniu detali meblarskich o wysokim połysku.

4. Maszyny pakujące i automatyzacja w magazynach
W magazynach automatycznych, gdzie istotne są szybkie przenosiny i manipulacje opakowaniami, zawory dławiące okazują się niezbędne. Kontrolowany przepływ powietrza zapewnia, że proces pakowania, sortowania lub etykietowania przebiega płynnie, bez zatorów czy zacięć. Maszyny pakujące, które potrzebują precyzyjnych parametrów ciśnienia, korzystają właśnie z zaworów mosiężnych z regulacją pokrętłem, aby dopasować siłę i szybkość docisku lub transportu.

5. Branża chemiczna i farmaceutyczna
W środowiskach, gdzie liczy się doskonała czystość i odporność na korozję, mosiężne zawory niklowane sprawdzają się doskonale. Szeroki zakres temperatur pracy i odporność na działanie agresywnych czynników zewnętrznych powodują, że zawory te nie tracą swoich właściwości nawet w wymagających warunkach. Możliwość łatwej wymiany przewodów dzięki wtykowemu podłączeniu kątowemu umożliwia częste zmiany konfiguracji linii produkcyjnej bez konieczności skomplikowanego demontażu całego układu.

6. Aplikacje laboratoryjne i edukacyjne
W uczelnianych laboratoriach technicznych czy centrach badawczych zawory dławiące wtykowe kątowe z gwintem zewnętrznym zapewniają precyzyjne sterowanie parametrami układów doświadczalnych. Ich łatwe podłączenie i kompaktowa budowa pozwalają na tworzenie elastycznych instalacji, które można modyfikować i adaptować w zależności od potrzeb badawczych. Niewielkie gabaryty pozwalają zmieścić wiele punktów pomiarowych lub sterujących na ograniczonej przestrzeni stołu laboratoryjnego, a regulacja pokrętłem przyspiesza i ułatwia kalibrację urządzeń.

7. Warsztaty naprawcze i punkty serwisowe
W mniejszych warsztatach wykorzystuje się sprężone powietrze do zasilania narzędzi pneumatycznych, pompowania kół, czyszczenia czy malowania. Dzięki zaworom dławiącym można dostosować przepływ do aktualnych zadań bezpiecznie i efektywnie. Regulacja pokrętłem sprawia, że mechanik czy serwisant może szybko zwiększyć lub zmniejszyć przepływ, aby idealnie dostosować wydajność narzędzia do rodzaju wykonywanej pracy. To znacznie zwiększa komfort i precyzję działań, szczególnie przy bardziej wymagających naprawach.

8. Systemy kontroli ruchu w robotach i manipulatorach
Coraz więcej linii produkcyjnych używa zaawansowanych robotów pneumatycznych lub manipulatorów, zwłaszcza w obszarach wymagających powtarzalnych, ale precyzyjnych ruchów. Zawory dławiące kątowe z gwintem zewnętrznym umożliwiają odpowiednią regulację przepływu powietrza zasilającego siłowniki lub chwytaki robotów. Dzięki temu można zoptymalizować czas cyklu i uniknąć błędów związanych z nadmiernie szybką pracą ramion robotycznych. To szczególnie ważne, gdy liczy się nie tylko wydajność, ale i niezawodność w przenoszeniu czy składaniu delikatnych komponentów.

9. Branża kosmetyczna
Linie pakujące czy urządzenia dozujące kosmetyki i perfumy również bazują na regulowanych przepływach powietrza. Zawory dławiące pozwalają ustawić właściwą siłę i prędkość napędu pomp czy siłowników, gwarantując precyzyjne odmierzanie i nakładanie kosmetyków. Podczas napełniania flakonów kluczowe jest, aby przejścia były delikatne i jednolite, bez rozprysków i strat surowca. Mosiężna, niklowana obudowa zaworów dobrze sprawdza się w otoczeniu, gdzie mogą występować substancje chemiczne w aerozolu.

10. Przemysł włókienniczy
W maszynach przeznaczonych do tkania, szycia czy prania stosuje się siłowniki do automatycznego pozycjonowania materiałów czy elementów roboczych. Warto zadbać o to, by ciśnienie w instalacji było precyzyjnie kontrolowane, żeby zminimalizować ryzyko uszkodzenia delikatnych tkanin. Zawory dławiące wtykowe kątowe z gwintem zewnętrznym sprawdzają się tu doskonale, pozwalając na drobiazgową regulację nawet w środowiskach o wyższej wilgotności i temperaturze.

Jak widać, zakres branż i aplikacji, w których zawory dławiące wtykowe kątowe z gwintem zewnętrznym stanowią nieodzowny element, jest ogromny. Ich rola w optymalizacji procesów przemysłowych staje się nie do przecenienia, zwłaszcza biorąc pod uwagę następujące korzyści:

• Bezpieczna i stabilna kontrola przepływu powietrza.

• Możliwość szybkiego dostosowania parametrów w toku pracy.

• Kompaktowa budowa ułatwiająca montaż nawet w ciasnych przestrzeniach.

• Odporność na czynniki zewnętrzne i warunki przemysłowe.

• Uniwersalne zastosowanie w różnych branżach i aplikacjach.

1. Maksymalne ciśnienie pracy: Typowo 10 bar, choć zawsze należy sprawdzić konkretne oznaczenia i dokumentację, ponieważ parametry mogą się delikatnie różnić w zależności od średnicy czy gwintu. Utrzymanie stabilnego ciśnienia do 10 bar zapewnia wystarczający zapas dla większości standardowych zastosowań w przemyśle.

2. Zakres temperatur pracy: Z reguły zawory te przystosowane są do pracy w temperaturach od 0°C do +60°C. Znajdują szerokie zastosowanie w klimatyzowanych halach i maszynowniach, a także w pomieszczeniach zewnętrznych, jeśli nie dochodzi do długotrwałych spadków temperatury poniżej zera. W wyższych temperaturach, sięgających do 60°C, zachowują pełną funkcjonalność, co jest istotne w aplikacjach wymagających podgrzewania medium lub w procesach, gdzie panuje podwyższona temperatura otoczenia.

3. Medium robocze: Standardowo jest to sprężone powietrze o maksymalnej wielkości cząstek stałych 40μm. Warto dbać o odpowiedni poziom filtracji, aby zanieczyszczenia nie zaburzały pracy zaworu. Sprężone powietrze powinno być także smarowane mgłą olejową w ilości 2–5 kropli/m³, jeśli wymaga tego dany układ, choć nie jest to zawsze obowiązkowe. Wiele instalacji współczesnych działa na powietrzu niesmarowanym, gdzie jedynym wymaganiem jest dobra filtracja.

4. Regulacja przepływu: Realizowana za pomocą pokrętła umieszczonego na górnej części zaworu. Konstrukcja zapewnia płynną i dokładną zmianę przekroju przepływu. To szczególnie ważne w procesach wymagających precyzji, takich jak zgrzewanie punktowe, dozowanie czy procesy pakowania. Pokrętło często ma specjalną blokadę lub mechanizm zapadkowy, umożliwiający utrzymanie ustawionego przepływu bez ryzyka przypadkowego przestawienia.

5. Gwint zewnętrzny: W zależności od wersji jest to M5, G1/8, G1/4 lub inne popularne rozmiary gwintu rurowego BSP. Gwint zewnętrzny pozwala na szeroką kompatybilność z wieloma typami kształtek i przejściówek. Dzięki temu można go łączyć z zaworami odcinającymi, filtrami i innymi elementami, tworząc kompleksowy układ pneumatyczny. W zestawach automatyzacji często wykorzystuje się moduły szybkozłączy, co jeszcze bardziej upraszcza montaż.

6. Średnica wtyku (fi): Dla poszczególnych modeli dostępne są średnice 4 mm, 6 mm, 8 mm i 10 mm. Wybór właściwej średnicy determinuje przepływ powietrza oraz spadki ciśnienia w instalacji. Ustandaryzowane fi wężyków to kolejny atut, który usprawnia serwis i utrzymanie ruchu, ponieważ nie trzeba stosować niestandardowych złączy i przewodów.

7. Minimalne ciśnienie otwarcia: Niektóre informacje wskazują na wartość około 1,5 bar (w przypadku zaworów wyposażonych w dodatkową funkcję zwrotną), ale w typowym zaworze czysto dławiącym minimalne ciśnienie nie jest aż tak krytyczne. Warto zawsze uwzględnić w opisie fabrycznym, czy zawór wyposażony jest także w zwrotkę, ponieważ to zmienia charakterystykę pracy.

8. Pozycja montażu: Praktycznie dowolna. Zawory wtykowe kątowe mogą pracować w pionie, poziomie, a nawet “do góry nogami”, zachowując pełną szczelność i prawidłowy przepływ powietrza. Ta elastyczność przekłada się na wygodę przy projektowaniu i modernizacji linii produkcyjnych.

9. Materiał korpusu: Mosiądz niklowany, co zapewnia wysoką odporność na korozję, a także dużą wytrzymałość mechaniczną. Niklowana powłoka dodatkowo chroni powierzchnię przed ścieraniem, uderzeniami i działaniem wilgoci czy środków chemicznych w granicach dopuszczalnych dla tego typu materiału. Dzięki temu zawory cieszą się wieloletnią żywotnością i nie wymagają częstej wymiany.

10. Uszczelnienia: Zazwyczaj kauczuk nitrylowo-butadienowy (NBR) lub inne elastomery o podobnych parametrach. Dobre dopasowanie uszczelek przekłada się na minimalne straty ciśnienia i brak wycieków, co jest wyjątkowo istotne w układach ciśnieniowych. Skład uszczelek umożliwia pracę w szerokim zakresie temperatur i zapewnia odporność na oleje i smary.

11. Współpraca z innymi elementami instalacji: Można je łączyć z filtrami, reduktorami ciśnienia, zaworami zwrotnymi czy szybkozłączami. Ta modułowość sprawia, że inżynierowie projektujący instalacje pneumatyczne mogą łatwo integrować zawory dławiące wtykowe z gwintem zewnętrznym w różnych konfiguracjach – od najprostszych do bardzo zaawansowanych.

12. Waga i rozmiary: Każdy wariant różni się nieco gabarytami, jednak wszystkie zawory są relatywnie lekkie i niewielkie. Przykładowo, najmniejsze modele (M5 fi 4 mm) mogą mieć długość zaledwie kilkudziesięciu milimetrów, co ułatwia zabudowę w ciasnych przestrzeniach. Mimo niewielkich rozmiarów cechuje je duża trwałość i zdolność do częstej eksploatacji.

1. Korpus z mosiądzu niklowanego
   Mosiądz to popularny stop miedzi i cynku, cechujący się dobrą wytrzymałością mechaniczną, odpornością na korozję oraz stosunkowo łatwą obróbką. Dodatkowe niklowanie podnosi poziom ochrony przed ścieraniem, działaniem wilgoci i substancji chemicznych. Dzięki temu zawory idealnie sprawdzają się w środowiskach przemysłowych, gdzie narażone są na kontakt z olejami, emulsjami, mgłą olejową czy pyłem.

2. Pokrętło i elementy regulacyjne z tworzyw sztucznych
   Najczęściej jest to wytrzymałe tworzywo typu POM (polioksymetylen) lub inny wysokiej jakości plastik przemysłowy. Tworzywo to nie tylko chroni mechanizm przed uszkodzeniami mechanicznymi (uderzenia, wstrząsy), lecz także zapobiega korozji, która mogłaby wystąpić w przypadku nieodpowiednio zabezpieczonych elementów metalowych. Dzięki temu konstrukcja zaworu zachowuje lekkość i niezawodność.

3. Uszczelki z kauczuku nitrylowo-butadienowego (NBR)
   NBR cechuje się wysoką odpornością na oleje, smary i paliwa, co jest kluczowe w warunkach pracy z pneumatycznymi instalacjami zasilanymi mgłą olejową. Zapewnia też dobrą szczelność w zakresie temperatur od 0°C do +60°C (a często także do +80°C w niektórych warunkach). Szczelność jest kluczowa dla utrzymania ciśnienia w układzie i minimalizowania strat energetycznych.

4. Iglica i inne drobne elementy metalowe
   Stal węglowa, pokryta cynkiem lub chromem, może stanowić główny materiał elementów takich jak iglica dławika. Alternatywnie, w niektórych modelach stosuje się również mosiądz, zapewniający trwałość i odporność na korozję. Projektanci zaworów zwracają uwagę na precyzję wykonania gwintu, aby umożliwić płynne i przewidywalne działanie mechanizmu dławienia.

5. Elementy mocujące i sprężyny
   W zależności od modelu i producenta, sprężyny dociskowe wewnątrz zaworu bywają wykonane ze stali sprężynowej o wysokich parametrach wytrzymałości na wielokrotne odkształcenia. Dzięki temu nawet po tysiącach cykli regulacji zawór nie traci swoich pierwotnych właściwości, a użytkownik może być pewien stabilnej pracy.

6. Powłoki ochronne
   Niklowanie oraz ewentualne chromowanie niektórych powierzchni (na przykład w modelach dedykowanych do bardziej agresywnych środowisk) gwarantuje utrzymanie estetycznego wyglądu zaworu i redukuje ryzyko zatarć, które mogłyby utrudniać regulację pokrętłem. W środowiskach o podwyższonej wilgotności czy zawartości czynników korozyjnych ma to kluczowe znaczenie.

7. Materiał dźwiękochłonny (opcjonalnie)
   W niektórych rozwiązaniach wewnątrz lub w okolicach wylotu mogą się znajdować elementy tłumiące hałas wydmuchiwanego powietrza. Ma to znaczenie w aplikacjach, w których poziom natężenia dźwięku stanowi istotny czynnik komfortu pracy.

Wszystkie te materiały razem tworzą spójną konstrukcję, zapewniającą optymalną równowagę między wytrzymałością, szczelnością i precyzją regulacji. Sprawdzony skład mosiądzu, wysokiej klasy pokrycia galwaniczne i dobrze dobrane tworzywo na pokrętło decydują o ostatecznej jakości produktu. Dzięki temu zawory mogą być eksploatowane w szerokim spektrum aplikacji, bez obaw o szybkie zużycie lub pojawianie się korozji.

Dlaczego dobór materiałów jest tak ważny w przypadku zaworów dławiących?

• Trwałość: W wielu instalacjach zawory pracują nieprzerwanie przez długie okresy. Zastosowanie słabych lub niedostosowanych materiałów mogłoby skutkować częstymi awariami.

• Precyzja: Mechanizmy dławienia muszą być dokładne i stabilne, dlatego odpowiednio obrobione elementy metalowe i trwałe uszczelki są niezbędne dla zachowania powtarzalnych parametrów.

• Bezpieczeństwo: Usterka zaworu może powodować niekontrolowane wypływy powietrza pod ciśnieniem, co stanowi zagrożenie dla personelu i procesu. Solidny mosiądz niklowany minimalizuje to ryzyko.

• Koszty eksploatacyjne: Zawory wykonane z tańszych materiałów często wymagają częstszej wymiany lub napraw, co przekłada się na wyższe koszty serwisu i przestoje w produkcji.

1. Przygotuj stanowisko pracy
   Zapewnij odpowiednią ilość miejsca w obrębie instalacji, gdzie zamierzasz zamontować zawór. Wstrzymaj dopływ powietrza do systemu, by uniknąć niekontrolowanych wypływów i niebezpiecznych sytuacji. Upewnij się, że ciśnienie w układzie spadło do zera, a wszystkie elementy są odcięte od źródła sprężonego powietrza.

2. Dobierz właściwy model
   Wybierz zawór z właściwym rozmiarem gwintu oraz średnicą wtyku (fi), odpowiadającą wężom, które zamierzasz podłączyć. Przeanalizuj też wymagania ciśnieniowe i warunki pracy, aby upewnić się, że kupiony egzemplarz zaworu jest przystosowany do przewidywanych obciążeń.

3. Sprawdź wszystkie komponenty
   Otwórz opakowanie i przeanalizuj zawartość. Zwróć uwagę, czy zawór nie posiada uszkodzeń mechanicznych, wgnieceń czy śladów korozji. Upewnij się, że pokrętło dławienia pracuje lekko i płynnie, a gwint jest czysty i nienaruszony. W razie stwierdzenia nieprawidłowości zwróć się do dostawcy lub producenta, zanim przystąpisz do instalacji.

4. Przygotuj gniazdo montażowe
   Zbadaj gwint w elemencie, do którego będziesz dokręcać zawór (np. siłownik, trójnik, korpus rozdzielacza). Oczyść gwint z pozostałości starego szczeliwa lub brudu. Jeżeli trzeba, nałóż świeże uszczelnienie gwintowe w postaci taśmy teflonowej (PTFE) lub pasty. Upewnij się, że ilość taśmy nie jest nadmierna, aby nie utrudnić właściwego wkręcania.

5. Wkręć zawór
   Ustaw zawór w pozycji wejściowej i delikatnie zacznij go wkręcać, zwracając uwagę, aby nie przekręcić gwintu. Kiedy opór zacznie się zwiększać, użyj odpowiedniego klucza. Chwyć za korpus zaworu (unikać chwytania za pokrętło!), a następnie dokręcaj z siłą zalecaną przez producenta. Zazwyczaj dla gwintu G1/8 lub M5 moment dokręcania jest niewielki (kilka Nm), zaś dla G1/4 lub większego – może być wyższy. Zbyt mocne dokręcenie powoduje ryzyko uszkodzenia uszczelek lub deformacji korpusu.

6. Podłącz przewody wtykowe
   Dokręcony zawór ma teraz wystający wtyk kątowy. Nałóż wąż pneumatyczny odpowiedniej średnicy, zwracając uwagę, aby wszedł do końca gniazda wtykowego. Powinieneś usłyszeć delikatne kliknięcie, informujące o właściwym ułożeniu przewodu. Często złącza wtykowe mają zabezpieczający pierścień dociskowy – upewnij się, że jest on w pozycji zablokowanej.

7. Kontroluj poprawność ustawienia
   Zawór powinien być zorientowany zgodnie z kierunkiem przepływu wskazanym na korpusie (jeśli na zaworze jest strzałka). Zadbaj też, by pokrętło regulacji nie było zablokowane przez inne elementy instalacji. Dzięki temu dostęp do regulacji pozostanie komfortowy.

8. Przeprowadź test ciśnieniowy
   Powoli otwórz dopływ sprężonego powietrza. Upewnij się, że w miejscu montażu nie dochodzi do wycieków. Jeśli zauważysz syczenie powietrza lub spadek ciśnienia, natychmiast zamknij zasilanie, wykręć zawór i sprawdź stan uszczelnienia. W razie potrzeby powtórz montaż z zastosowaniem nowego materiału uszczelniającego.

9. Ustaw strumień przepływu
   Uruchom maszynę lub siłownik. Obserwuj działanie układu i stopniowo reguluj pokrętło, aż osiągniesz optymalną prędkość pracy. Sprawdź, czy nie pojawiają się wibracje lub szarpanie, które mogłyby oznaczać zbyt mały lub zbyt duży przepływ powietrza.

10. Zabezpiecz pozycję pokrętła (opcjonalnie)
    W niektórych zaworach dławiących można napotkać mechanizm blokujący. Jeżeli takowy występuje, wykorzystaj go, aby ustalone parametry nie uległy przypadkowej zmianie w trakcie eksploatacji.

11. Dokumentacja i etykietowanie
    W profesjonalnych zakładach ważne jest, by każdy element instalacji był odpowiednio oznaczony. Załącz informację o typie i modelu zaworu w dokumentacji technicznej i na etykiecie. Dzięki temu serwis i ewentualne modyfikacje w przyszłości będą znacznie łatwiejsze.

12. Regularne przeglądy i konserwacja
    Co pewien czas sprawdzaj szczelność i stan pokrętła. Upewniaj się, że wokół zaworu nie gromadzi się nadmierna ilość pyłu czy zanieczyszczeń. W razie potrzeby wyczyść korpus miękką szmatką i sprężonym powietrzem.

Poniżej prezentujemy zestaw pytań, które najczęściej pojawiają się w kontekście zaworów dławiących wtykowych kątowych z gwintem zewnętrznym i regulacją pokrętłem. Każda odpowiedź została skonstruowana w formie krótkich zdań, przy użyciu strony czynnej, co pomaga w łatwym przyswojeniu informacji:

1. Czy mogę stosować te zawory w instalacjach, gdzie medium nie jest sprężonym powietrzem?
   Najczęściej zawory z tej serii projektowano z myślą o sprężonym powietrzu. Istnieje możliwość wykorzystania ich z innymi gazami obojętnymi, ale należy sprawdzić zgodność materiałową. Niektóre gazy lub płyny mogą uszkodzić uszczelki NBR lub pokrycie niklowe.

2. Czy zawór dławiący z gwintem zewnętrznym działa również jako zawór zwrotny?
   Standardowy zawór dławiący nie posiada funkcji zwrotnej. Jeśli potrzebujesz blokady przepływu tylko w jednym kierunku, wybierz model dławiąco-zwrotny (odrębna konstrukcja). W serii /8978-A/ dostępne są przede wszystkim zawory z samą funkcją dławienia.

3. Jak dokładnie kontrolować przepływ powietrza przy pomocy pokrętła?
   Przekręcaj pokrętło zgodnie z ruchem wskazówek zegara, by ograniczyć przepływ. Obracaj w kierunku przeciwnym, aby go zwiększyć. Rób to stopniowo, obserwując efekt na maszynie lub siłowniku.

4. W jaki sposób zabezpieczyć zawór przed przypadkową zmianą ustawień?
   Niektóre modele posiadają dodatkowy pierścień blokujący lub nakrętkę kontrującą. Możesz też użyć cienkiej opaski lub klipsa, jeśli konstrukcja pokrętła to umożliwia. W warunkach przemysłowych warto stosować rozwiązania fabrycznie przewidziane przez producenta.

5. Czy zawory z tej serii nadają się do kontaktu z wodą lub substancjami chemicznymi?
   Mosiądz niklowany ma pewną odporność na wilgoć, jednak w kontakcie z niektórymi substancjami chemicznymi może dojść do przyspieszonej korozji. Zalecamy analizę zgodności chemicznej przed użyciem w takich aplikacjach. Jeśli wymagane są wyższe standardy odporności, poszukaj zaworów ze stali nierdzewnej lub o specjalistycznych powłokach.

6. Czy mogę zamontować zawór w dowolnej pozycji?
   Tak, konstrukcja z reguły pozwala na dowolne usytuowanie w przestrzeni. Nie wpływa to na szczelność ani skuteczność dławienia. Ważne jest jedynie, aby kierunek przepływu pokrywał się z oznaczeniem na korpusie (jeśli takie oznaczenie istnieje).

7. Jak często należy przeprowadzać przeglądy zaworów?
   W warunkach standardowych wystarczą okresowe kontrole (np. co kilka miesięcy). W środowisku z dużą ilością zanieczyszczeń lub częstymi wibracjami kontrole mogą być częstsze (np. raz na miesiąc). Wszystko zależy od intensywności użytkowania i specyfiki aplikacji.

8. Czy występują jakieś wytyczne dotyczące momentu dokręcania?
   Tak, każdy producent zaleca właściwy moment dokręcania zależnie od rozmiaru gwintu i typu zaworu. Zwykle w kartach katalogowych lub instrukcji znajdziesz podane wartości. Przestrzegaj ich, aby nie uszkodzić gwintu lub nie przeciążyć korpusu.

9. Jak radzić sobie z wyciekami powietrza po instalacji zaworu?
   Najpierw sprawdź, czy dobrze oczyściłeś i uszczelniłeś gwint w miejscu dokręcania. Potem upewnij się, że wąż wtykowy jest prawidłowo wprowadzony w złącze. Jeśli problem się powtarza, sprawdź stan uszczelek i w razie potrzeby wymień je na nowe.

10. Czy zawór mogę naprawiać samodzielnie?
    Wiele zaworów dławiących ma prostą konstrukcję i można wymienić uszczelki. Jednak w przypadku skomplikowanych usterek, np. zniszczenia gwintu czy pęknięcia korpusu, lepiej skontaktować się z dostawcą. Samodzielne majsterkowanie może grozić utratą gwarancji.

11. Jak dobrać właściwą średnicę węża i gwintu?
    Przeanalizuj parametry swojego układu, szczególnie oczekiwany przepływ powietrza i ciśnienie pracy. W razie wątpliwości skonsultuj się z inżynierem lub działem technicznym dostawcy. Zbyt duża średnica spowoduje niepotrzebne straty energii, a zbyt mała – ograniczy przepływ i może prowadzić do niestabilnej pracy siłowników.

12. Czy zawory są odporne na zamarzanie?
    Nie ma gwarancji, że zawór zadziała poprawnie w temperaturach znacznie poniżej 0°C. Zaleca się unikanie pracy w mroźnym środowisku. Jeśli to konieczne, stosuj osłony przeciwmrozowe lub ogrzewanie instalacji.

13. Czy możliwa jest automatyzacja regulacji tych zaworów?
    Zawory dławiące z regulacją pokrętłem służą głównie do ręcznego ustawiania przepływu. Istnieją jednak warianty zaworów regulowanych zdalnie (np. za pomocą silnika krokowego lub siłownika). W serii /8978-A/ dominują modele ręczne.

14. Jakich błędów unikać przy instalacji?
    Nie stosuj nadmiernej ilości taśmy teflonowej. Nie dokręcaj zaworu za pokrętło regulacyjne. Nie instaluj zaworu na siłę, jeśli gwint nie pasuje. Unikaj pozostawiania układu pod ciśnieniem bez nadzoru, dopóki nie upewnisz się o szczelności.

15. Jak zabezpieczyć zawór w przypadku długotrwałego wyłączenia instalacji?
    Odłącz zasilanie powietrzem, oczyść i osusz zawór. Jeśli instalacja nie będzie używana przez dłuższy czas w wilgotnym środowisku, możesz zaaplikować delikatną warstwę oleju antykorozyjnego na gwinty i korpus (o ile jest to zgodne z późniejszą pracą z medium).
