Zawory dławiące mosiężne

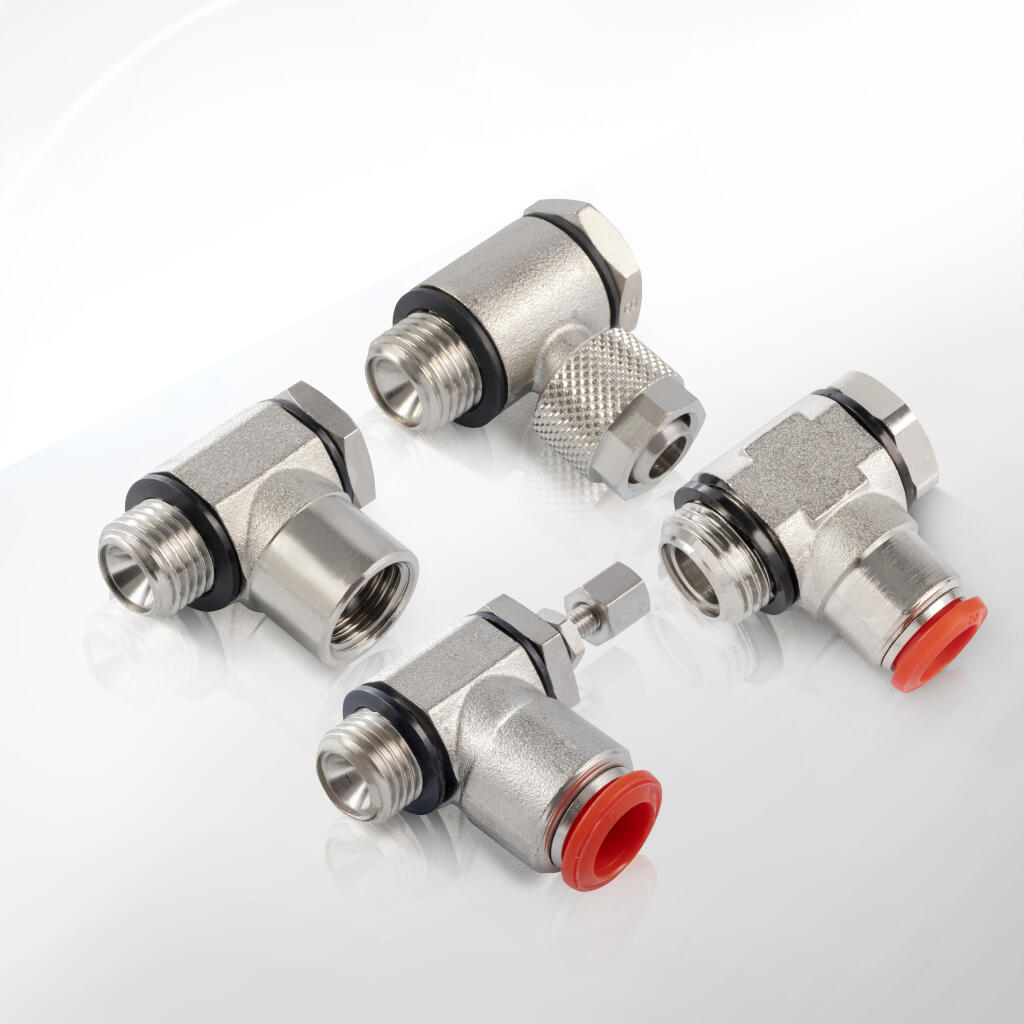

Szeroki asortyment oferowany przez CPP PREMA umożliwia zastosowanie poniższych komponentów w różnych gałęziach przemysłu i automatyki, dostarczając kluczowych rozwiązań w układach pneumatycznych. W skład rodziny produktów wchodzą:

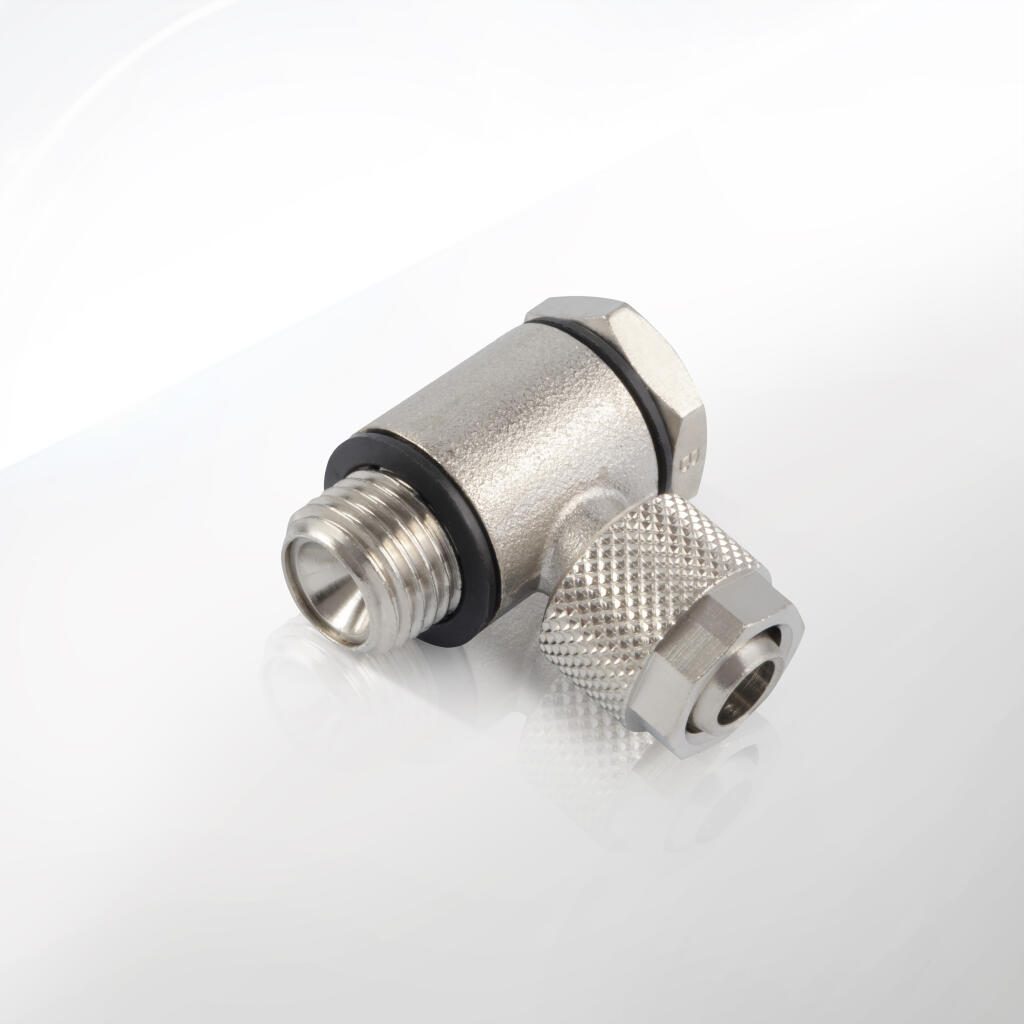

1. Zawory dławiące skręcane kątowe z gwintem zewnętrznym, regulacja pokrętłem

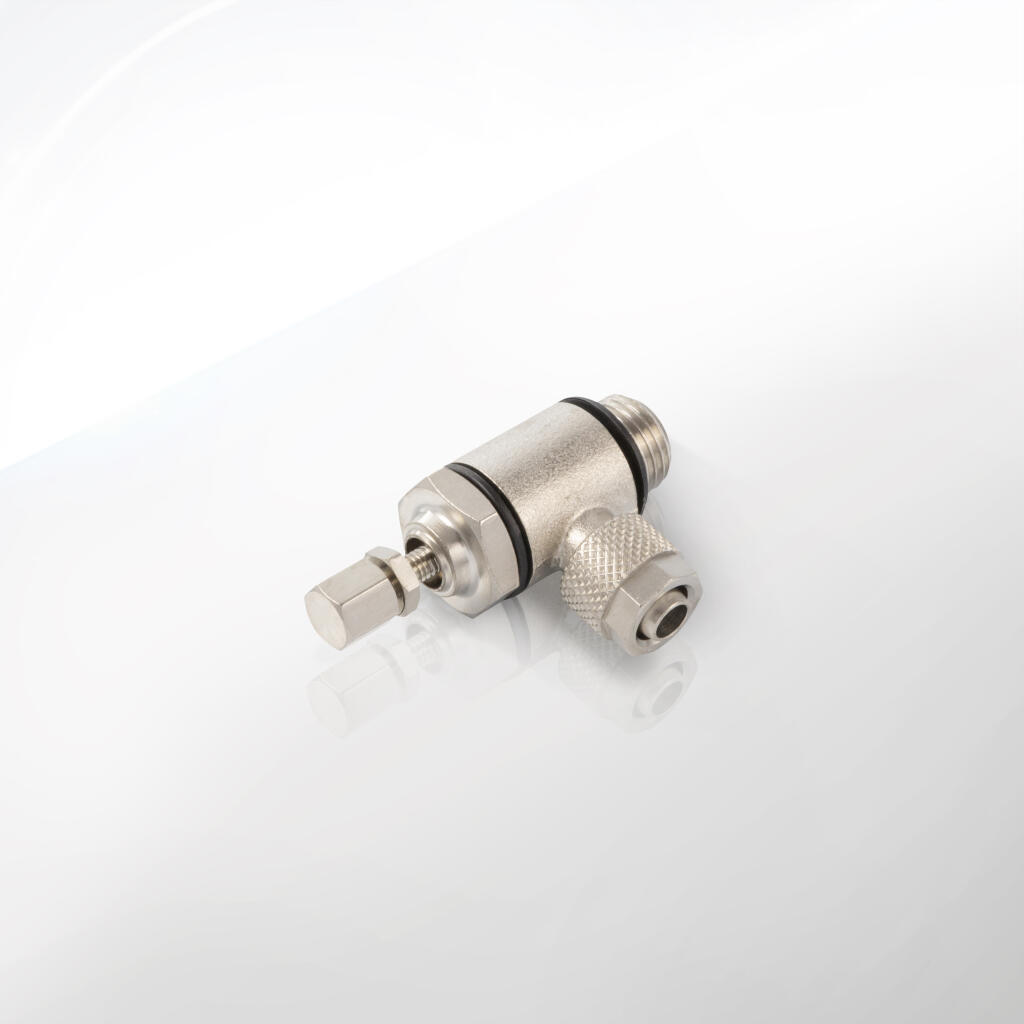

2. Zawory dławiące skręcane kątowe z gwintem zewnętrznym, regulacja śrubokrętem

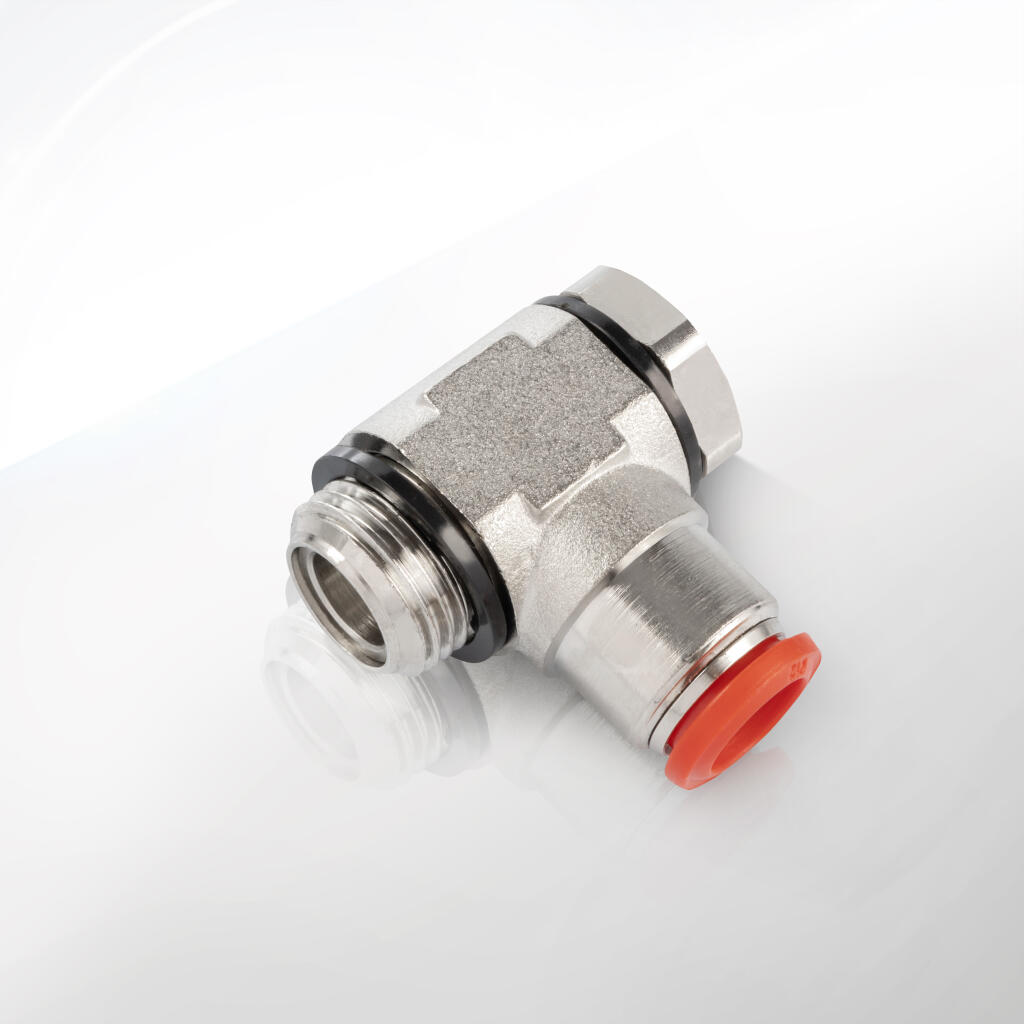

3. Zawory dławiące wtykowe kątowe z gwintem zewnętrznym, regulacja pokrętłem

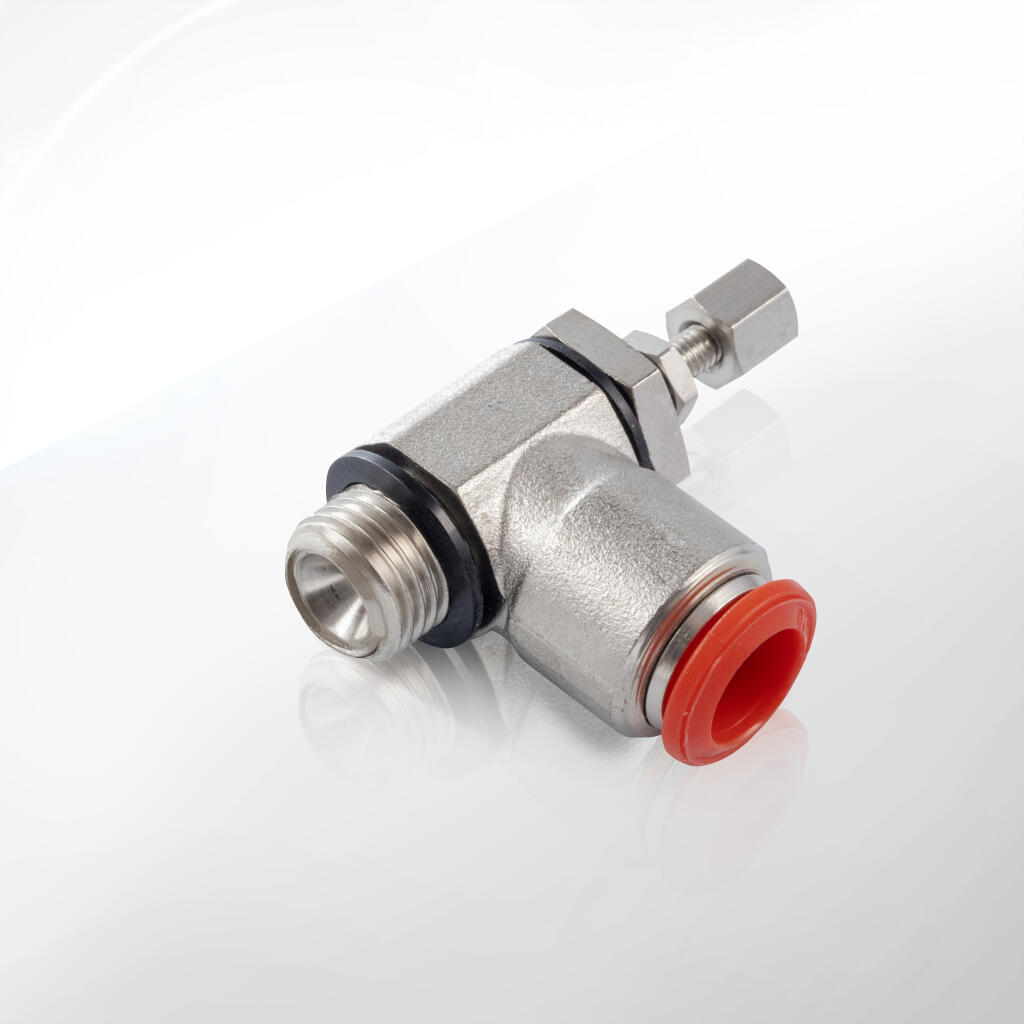

4. Zawory dławiące wtykowe kątowe z gwintem zewnętrznym, regulacja śrubokrętem

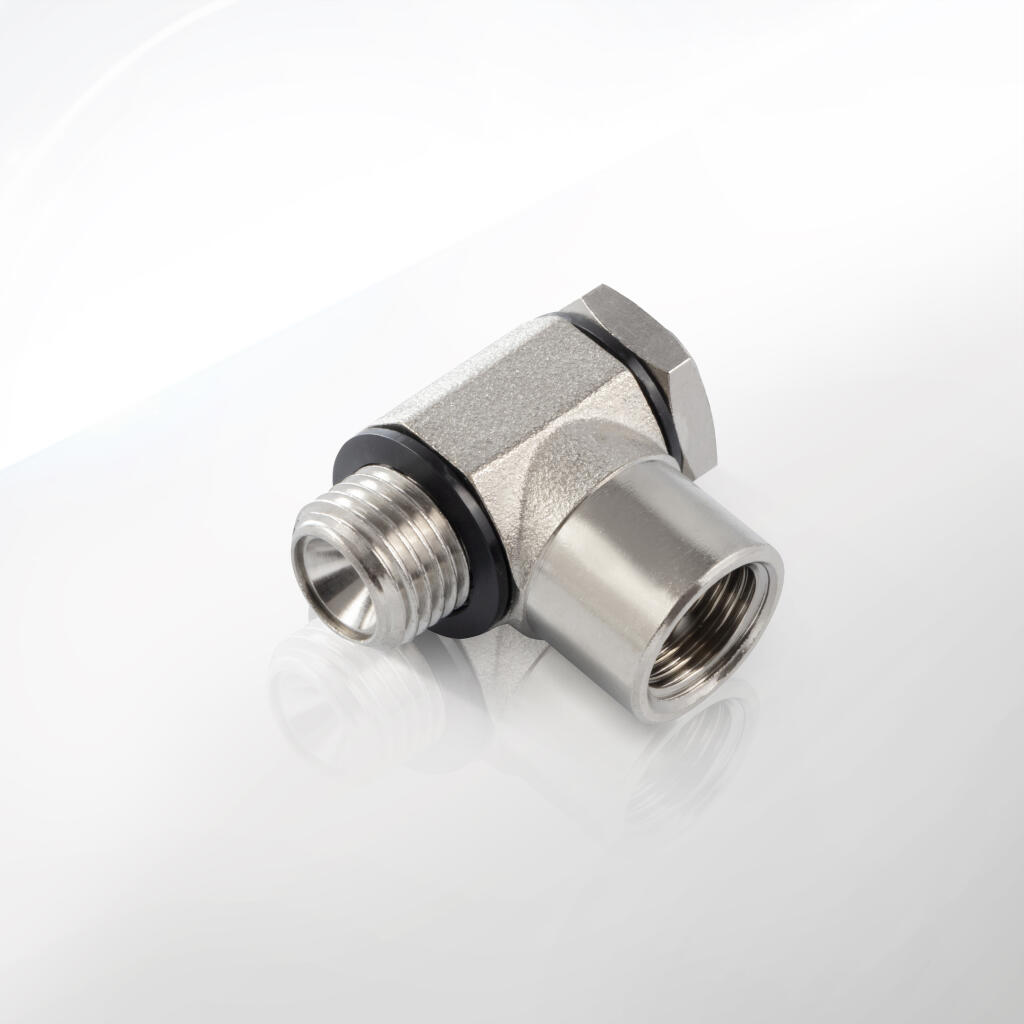

5. Zawory dławiące z gniazdem kątowe z gwintem zewnętrznym, regulacja pokrętłem

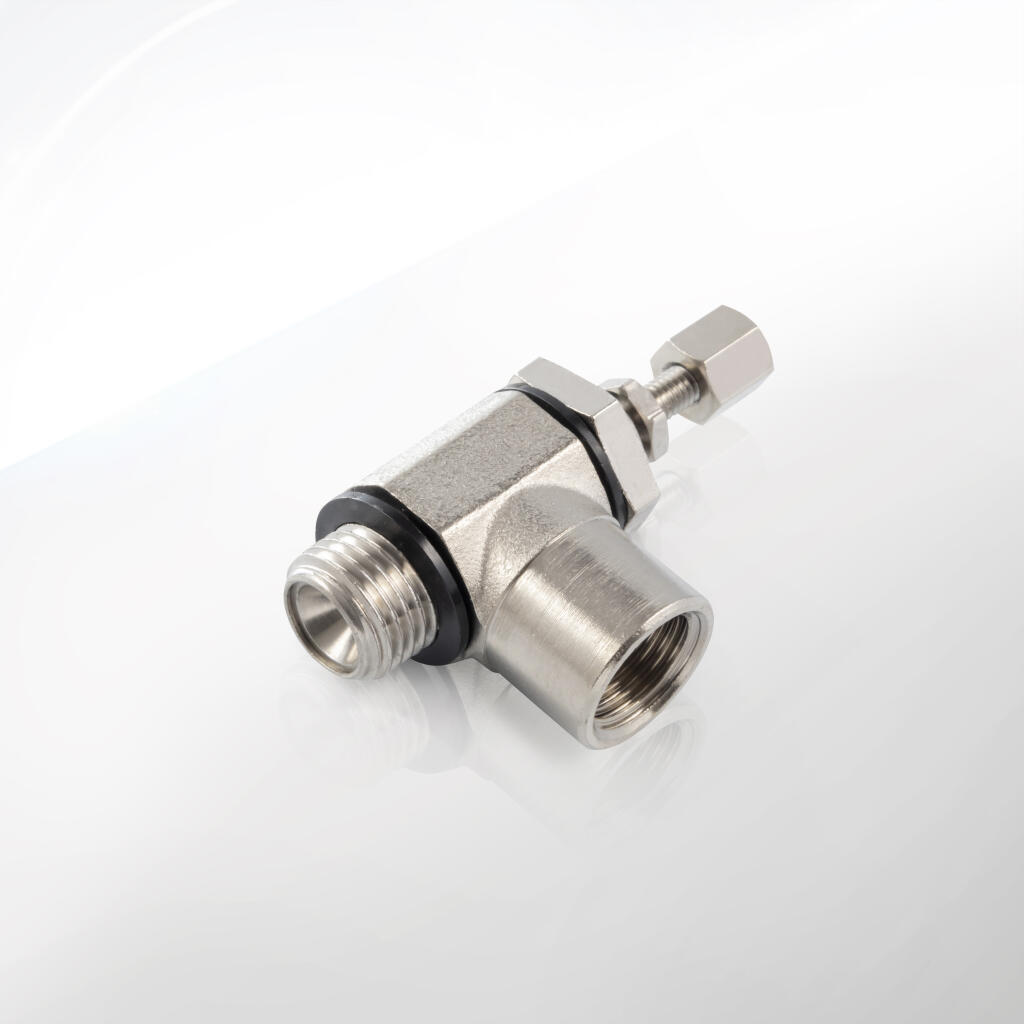

6. Zawory dławiące z gniazdem kątowe z gwintem zewnętrznym, regulacja śrubokrętem

Każdy z tych rodzajów zaworów dławiących został zaprojektowany z myślą o efektywnej i długotrwałej pracy w środowisku pneumatycznym, gdzie wymagana jest precyzyjna regulacja przepływu sprężonego powietrza. Mosiądz, jako materiał bazowy, gwarantuje odporność na korozję i wytrzymałość mechaniczną, a często stosowane dodatkowe pokrycie niklem wzmacnia warstwę ochronną przed niekorzystnymi czynnikami zewnętrznymi.

Zawory dławiące mają za zadanie kontrolować i ograniczać przepływ powietrza, co przekłada się na dokładne sterowanie prędkością działania siłowników pneumatycznych lub innych elementów wykonawczych. Kątowa konstrukcja zwiększa wygodę montażu i pozwala na efektywniejsze wykorzystanie przestrzeni. Gwint zewnętrzny (np. G1/8, G1/4, G3/8, G1/2 w zależności od modelu) umożliwia szybkie wkręcenie zaworu w istniejące układy, co znacząco ułatwia przebudowę czy modernizację systemu.

Duża różnorodność sposobów regulacji (pokrętłem lub śrubokrętem) sprawia, że użytkownik może wybrać najdogodniejsze dla siebie rozwiązanie. W miejscach, gdzie częste i szybkie zmiany przepływu są kluczowe, idealnym wyborem mogą być zawory z pokrętłem. Tam, gdzie kontrola dostępu i stabilność ustawień są priorytetowe, lepszym rozwiązaniem będą zawory z nacięciem na śrubokręt.

Wybierając zawory dławiące w wersji skręcanej kątowej, otrzymujemy opcję regulacji przepływu w układach z standardowymi połączeniami gwintowymi. Natomiast warianty wtykowe kątowe sprawdzą się w sytuacjach, gdy chcemy oszczędzić miejsce i uprościć montaż za pomocą szybkozłączek węży pneumatycznych. Jeśli zaś potrzebujemy gniazda kątowego, decydujemy się na rozwiązania, które pozwolą zachować kątowy przepływ, a jednocześnie umieścić zawór w trudnodostępnych miejscach.

CPP PREMA to producent z wieloletnim doświadczeniem w branży pneumatycznej, co stanowi gwarancję dopracowanej konstrukcji i użycia najwyższej jakości materiałów. Korpus z mosiądzu niklowanego, solidne uszczelnienia z NBR (kauczuk nitrylowo-butadienowy) oraz precyzyjnie wyprofilowana iglica sprawiają, że dławienie przepływu odbywa się płynnie i stabilnie. Zawory te pozostają niezawodne w środowiskach narażonych na wibracje, pył czy zmienne temperatury w zakresie 0°C–60°C (typowy zakres w pneumatyce przemysłowej).

Dzięki szerokiej gamie zaworów dławiących mosiężnych można stworzyć spójny układ pneumatyczny, dopasowując każdy element do konkretnych potrzeb. Pozwala to na utrzymanie efektywności całego systemu i zapewnia operatorom kontrolę nad jego działaniem. Co więcej, takie rozwiązanie minimalizuje ryzyko awarii i skraca przestoje, co w dłuższej perspektywie oznacza niższe koszty eksploatacyjne dla przedsiębiorstwa.

Seria zaworów dławiących mosiężnych od CPP PREMA to wielofunkcyjne, niezawodne rozwiązania projektowane z myślą o profesjonalnych zastosowaniach w układach pneumatyki przemysłowej. Którykolwiek wariant wybierzesz – skręcany, wtykowy czy z gniazdem, z pokrętłem bądź śrubokrętem – otrzymasz produkt trwały, prosty w montażu oraz zapewniający doskonałą kontrolę przepływu w Twojej aplikacji.

Zawory dławiące mosiężne są kluczowymi elementami w układach pneumatycznych, w których kontrola przepływu powietrza decyduje o wydajności, bezpieczeństwie i precyzji działania urządzeń. Dzięki różnorodności dostępnych modeli – skręcanych kątowych, wtykowych kątowych czy z gniazdem kątowym – użytkownik może je stosować w szerokim spektrum branż i zastosowań:

1. Automatyka przemysłowa
   Układy pneumatyczne odgrywają istotną rolę w liniach montażowych i maszynach produkcyjnych, zwłaszcza tam, gdzie potrzebna jest szybka, ale jednocześnie precyzyjna zmiana pozycji elementów. Zawory dławiące mosiężne od CPP PREMA pozwalają na regulację prędkości siłowników, co poprawia płynność procesu i ogranicza ryzyko uderzeń przy końcu skoku.

2. Przemysł spożywczy i farmaceutyczny
   W tego typu zakładach dbałość o higienę łączy się z koniecznością utrzymania stabilnego procesu. Mosiądz niklowany w zaworach dławiących jest odporny na korozję, a kątowa konstrukcja ułatwia zabudowę w urządzeniach o ograniczonej przestrzeni. Umożliwia też szybkie i bezpieczne czyszczenie linii produkcyjnej, co znacząco skraca czas przestojów.

3. Branża motoryzacyjna
   Wiele procesów montażu samochodów czy podzespołów motoryzacyjnych zależy od siłowników pneumatycznych. Dla zachowania powtarzalnej jakości i uniknięcia uszkodzeń elementów konieczna jest precyzyjna regulacja przepływu powietrza. Zawory dławiące, zwłaszcza kątowe z gwintem zewnętrznym, montuje się tuż przy siłownikach, co zapewnia szybką reakcję układu.

4. Warsztaty, serwisy i laboratoria
   Nie tylko duże linie produkcyjne potrzebują zaawansowanej pneumatyki. Także niewielkie warsztaty i laboratoria coraz częściej korzystają z urządzeń zasilanych powietrzem (np. prasy, zaciskarki, urządzenia pomiarowe). Zawory dławiące mosiężne, w zależności od potrzeb, skręcane bądź wtykowe, pozwalają na bezproblemową integrację i łatwą regulację, którą w razie potrzeby można zabezpieczyć przed nieuprawnioną zmianą.

5. Przemysł chemiczny
   Choć podstawowym medium jest sprężone powietrze, w niektórych przypadkach dopuszcza się też inne obojętne gazy. Mosiądz i powłoka niklowa w zaworach cechują się przyzwoitą odpornością na umiarkowanie agresywne warunki. Oczywiście przed użyciem w środowisku silnie chemicznym należy sprawdzić kompatybilność materiałów, ale w większości zwykłych aplikacji (zwykłe ciśnienie, brak wysokiej temperatury) zawory CPP PREMA radzą sobie znakomicie.

6. Aplikacje mobilne i rolnicze
   W maszynach rolniczych czy pojazdach specjalistycznych, gdzie stosuje się siłowniki pneumatyczne do sterowania klapami, zawory dławiące montuje się dla zwiększenia bezpieczeństwa i kontroli. W wariantach kątowych można łatwo poprowadzić przewody w niewielkich przestrzeniach, chroniąc instalację przed uszkodzeniami.

7. Zastosowania edukacyjne
   Uczelnie techniczne i szkoły zawodowe korzystają z zaworów dławiących do prezentacji zasad działania układów pneumatycznych. Różnorodność asortymentu (skrócany kątowy, wtykowy, z gniazdem) ułatwia stworzenie pokazowych stanowisk, gdzie uczniowie poznają różnice w sposobie montażu oraz regulacji (pokrętłem lub śrubokrętem).

8. Branża drukarska i papiernicza
   W urządzeniach do obróbki i transportu papieru czy do druku, często potrzeba precyzyjnego sterowania przepływem powietrza. Zbyt gwałtowny ruch mógłby pognieść czy uszkodzić delikatny materiał. Zawory dławiące z pokrętłem pozwalają na szybką regulację, a w wersji śrubokrętowej – na zabezpieczenie raz ustawionych parametrów.

9. Przemysł opakowaniowy
   Od etykietowania, przez zgrzewanie folii, po automatyczne pakowanie – w większości tych czynności wykorzystuje się siłowniki pneumatyczne. Odpowiednio dobrany zawór dławiący mosiężny stabilizuje proces, zapewniając delikatne przenoszenie lub przytrzymywanie opakowań w trakcie operacji.

10. Systemy bezpieczeństwa
    Choć zawory dławiące nie pełnią roli odcinającej w typowym sensie (do tego służą zawory bezpieczeństwa czy kulowe), to ograniczenie przepływu może zapobiec gwałtownemu uderzeniu siłownika w razie niekontrolowanego spadku ciśnienia. Dobre dławienie ogranicza w ten sposób ryzyko wypadków i uszkodzeń urządzeń.

We wszystkich tych zastosowaniach zawory dławiące mosiężne CPP PREMA z gwintem zewnętrznym (w skręcanej, wtykowej lub gniazdowej wersji, a także z pokrętłem bądź śrubokrętem) oferują niezawodność, trwałość i łatwość obsługi. Odpowiednio dobrane modele gwarantują stabilną pracę przy ciśnieniu do 10 bar, w zakresie temperatur 0°C–60°C.

Co istotne, kątowa konstrukcja zaworów ułatwia prowadzenie przewodów w miejscach o ograniczonej przestrzeni. Wersje wtykowe pomagają zaoszczędzić czas montażu i demontażu, ponieważ wystarczy wsunąć przewód w złącze. Z kolei modele skręcane kątowe zachowują uniwersalność tradycyjnych gwintów, dając jednocześnie kompaktową budowę.

Należy podkreślić, że użytkownicy chętnie sięgają po zawory z pokrętłem w sytuacjach, gdzie często zmienia się ustawienia przepływu, a z kolei warianty z śrubokrętem preferują tam, gdzie stała nastawa jest wymagana i może zostać dodatkowo zabezpieczona przed przypadkową zmianą.

Dzięki temu, że CPP PREMA dostarcza sprawdzone produkty o wysokiej jakości wykonania, ich zawory dławiące mosiężne zyskały uznanie w wielu gałęziach przemysłu. Wpływa na to wieloletnie doświadczenie producenta w projektowaniu i testowaniu zaworów, staranny dobór materiałów (mosiądz, powłoka niklowa, uszczelnienia NBR) oraz dbałość o ergonomię (złącza gwintowe, kątowy korpus, łatwa regulacja).

W praktyce użytkownik decydując się na te zawory, zyskuje nie tylko produkt spełniający wymogi techniczne, ale też pewność, że w razie rozbudowy czy modyfikacji istniejącej instalacji dobierze odpowiedni model z szerokiej oferty. Jest to ważne przy ciągłym rozwoju linii technologicznych, gdzie uniwersalność i modułowość odgrywają coraz większą rolę.

Szeroki wachlarz zastosowań zaworów dławiących mosiężnych (skrócanych kątowych, wtykowych kątowych czy z gniazdem kątowym) wynika z ich uniwersalności, wytrzymałości i precyzji regulacji. Niezależnie od branży – od spożywczej, poprzez motoryzacyjną, aż po edukacyjną – w każdym miejscu, gdzie istotna jest regulacja przepływu sprężonego powietrza, te rozwiązania znajdują swoje zastosowanie.

1. Maksymalne ciśnienie pracy
   Zawory dławiące mosiężne zazwyczaj są przystosowane do pracy przy ciśnieniach do 10 bar. W typowej pneumatyce zakładowej ciśnienie mieści się zwykle w przedziale 3–8 bar, więc 10 bar stanowi bezpieczną granicę. Nadmierne przekroczenie tej wartości może skutkować uszkodzeniem uszczelnień lub korpusu.

2. Zakres temperatur pracy
   Standardowe uszczelnienia NBR w tych zaworach zapewniają bezpieczną pracę w temperaturze od 0°C do +60°C, a niekiedy do +80°C (warto to sprawdzić w dokumentacji). Poniżej 0°C uszczelki mogą stwardnieć, co osłabi szczelność i działanie dławienia, natomiast powyżej 80°C materiał może się deformować.

3. Gwint zewnętrzny
   W zależności od modelu oferowane są gwinty G1/8, G1/4, G3/8, a czasem G1/2. Krok gwintu i jego wymiary są standardowe wg norm ISO. Dzięki temu zawory pasują do większości armatury i przewodów pneumatycznych.

4. Kątowa konstrukcja
   Korpus ma układ kątowy (przepływ powietrza zmienia kierunek o 90°). Taka budowa poprawia ergonomię montażu, zwłaszcza w mocno zabudowanych maszynach. Droga powietrza jest zoptymalizowana tak, aby minimalizować spadki ciśnienia przy przepływie.

5. Rodzaj połączenia przewodów

   • Wersje skręcane: korpus posiada gwint zewnętrzny, do którego dokręca się wąż lub rurę przy użyciu właściwej złączki.

   • Wersje wtykowe: wyposażone w szybkozłącze do przewodów pneumatycznych o standardowych średnicach (np. fi 6, fi 8, fi 10 mm).

   • Wersje z gniazdem: gniazdo kątowe może ułatwiać montaż i oferować inną formę mocowania (np. dedykowane klipsy, złączki).

6. Regulacja pokrętłem lub śrubokrętem

   • Pokrętło: przeznaczone do częstej i wygodnej obsługi, umożliwia szybką zmianę przepływu bez narzędzi.

   • Śrubokręt: preferowane w aplikacjach, gdzie zabezpieczenie przed nieautoryzowaną zmianą parametrów jest kluczowe. Iglica ma nacięcie na wkrętak, co uniemożliwia przypadkowe przestawienie.

7. Materiały

   • Korpus: mosiądz (często z dodatkową powłoką niklowaną).

   • Iglica: stal węglowa lub mosiądz z cynkowaną powierzchnią.

   • Uszczelnienia: NBR (kauczuk nitrylowo-butadienowy), zapewniający dobrą odporność na oleje i typowe czynniki w sprężonym powietrzu.

   • Pokrywa, tuleja: różne stopy aluminium lub cynku, w zależności od serii i producenta.

8. Pozycja pracy
   Większość zaworów dławiących może pracować w dowolnej pozycji, ale najlepszą praktyką jest montaż tak, by pokrętło (lub gniazdo śrubokręta) było łatwo dostępne. Wersje kątowe natomiast dają dodatkową elastyczność w aranżacji.

9. Dławienie przepływu
   Podstawowy zakres regulacji pozwala na płynne sterowanie prędkością przepływu powietrza od niemal pełnego otwarcia do prawie całkowitego zamknięcia. W jednym kierunku (dla zaworów dławiąco-zwrotnych) może występować dławienie, w drugim – przepływ bez ograniczeń. Jednak w podstawowych dławiących modelach przepływ jest ograniczany w obu kierunkach.

10. Minimalne ciśnienie otwarcia
    W modelach stricte dławiących zwykle nie jest to kluczowa wartość. Jednak, jeśli zawór ma dodatkową funkcję zwrotną, minimalne ciśnienie otwarcia może wynosić ok. 0,15 bar, co oznacza, że powietrze musi mieć przynajmniej taką wartość, by pokonać siłę sprężyny lub opór iglicy.

11. Konstrukcja kątowego gniazda
    We wszystkich kątowych modelach droga przepływu została zaprojektowana tak, by zredukować zjawisko turbulencji, co ogranicza hałas i straty ciśnienia. Dzięki temu zawory nie generują znaczących spadków ciśnienia przy typowych przepływach.

12. Charakterystyki przepływu
    Producent zazwyczaj udostępnia wykresy (np. w dokumentacji) zależności przepływu od ciśnienia zasilania i stopnia otwarcia dławienia. Pozwala to na dokładne oszacowanie prędkości wysuwu siłowników i zaplanowanie optymalnych wartości.

13. Trwałość i konserwacja
    W normalnych warunkach pracy i przy stosowaniu filtracji powietrza (średnica cząstek do 40 μm) zawory te mogą działać latami bez konieczności wymiany. Rzadko przeprowadza się naprawy – gdy dochodzi do uszkodzenia, zazwyczaj wymienia się cały zawór ze względu na jego przystępną cenę i łatwość montażu.

14. Temperatura otoczenia
    Oprócz temperatury powietrza w obiegu, należy uwzględnić też temperaturę otoczenia, by nie przekraczać maksymalnych wartości dopuszczalnych dla uszczelnień i korpusu. Zbyt niskie temperatury mogą prowadzić do zamarzania kondensatu w układzie, co może uszkodzić zawór.

15. Zgodność ze standardami
    Zawory CPP PREMA zwykle spełniają normy ISO dla pneumatyki. Przed zakupem do specyficznych aplikacji (np. spożywczych) można zweryfikować wymagane atesty. Mosiądz niklowany jest dość uniwersalny, a uszczelnienia NBR są popularne w branży.

16. Średnica przyłączy w wersjach wtykowych
    Jeśli rozważasz warianty wtykowe, istotna jest średnica przewodu pneumatycznego (fi 4, fi 6, fi 8, fi 10, itp.). Dobór właściwego przekroju decyduje o maksymalnym przepływie i spadku ciśnienia. Zbyt duża średnica przewodu w niewielkim zaworze może być niewykorzystana, a zbyt mała powoduje ograniczenia przepływu.

17. Odporność na drgania i wibracje
    Zawory dławiące mosiężne cechują się stosunkowo wysoką odpornością na wibracje, głównie dzięki solidności korpusu i pewności połączenia gwintowanego. Jeśli system narażony jest na silne wstrząsy, zaleca się dodatkowe mocowanie przewodów, by nie obciążać gwintu.

18. Smarowanie powietrza
    Niektóre układy pneumatyczne wymagają mgły olejowej. Uszczelnienia NBR dobrze tolerują olej i w tej konfiguracji nie dochodzi do uszkodzeń. Należy jednak zadbać, aby nie wprowadzać agresywnych smarów czy substancji, które mogłyby rozpuścić uszczelki.

19. Rozmiary gabarytowe
    Każdy wariant (skrócany, wtykowy, gniazdo kątowe, pokrętło, śrubokręt) ma nieco inne gabaryty. Producenci dostarczają rysunki z wymiarami L, H, SW (rozmiar klucza), co pozwala na sprawdzenie, czy zawór zmieści się w przeznaczonym miejscu.

1. Mosiądz (korpus)

   • Odporność na korozję: Mosiądz, zwłaszcza z domieszkami usprawniającymi obróbkę, dobrze znosi warunki panujące w większości zakładów przemysłowych.

   • Wytrzymałość mechaniczna: Zapewnia wysoką odporność na uderzenia czy naprężenia powstałe w czasie montażu.

   • Łatwość gwintowania: To istotne, gdyż precyzyjny gwint przekłada się na szczelność i bezpieczeństwo całego układu.

2. Powłoka niklowa

   • Dodatkowa ochrona: Nikiel tworzy na powierzchni korpusu barierę przeciwutleniającą i nadaje elegancki połysk.

   • Łatwość czyszczenia: W branżach spożywczych czy farmaceutycznych gładka, niklowana powierzchnia ułatwia utrzymanie czystości.

3. Iglica i wewnętrzne elementy dławienia

   • Stal lub mosiądz: Mogą być cynkowane lub niklowane, by ograniczyć ścieranie i poprawić odporność.

   • Dopasowany kształt: Stożkowy profil iglicy zapewnia płynną regulację przepływu – od delikatnego dławienia po niemal pełne zamknięcie.

4. Pokrywy i obudowy z tworzywa lub metalu

   • Regulacja pokrętłem: Najczęściej pokrętło jest z trwałego tworzywa (poliamid) lub wzmocnionego kompozytu.

   • Regulacja śrubokrętem: Głowica jest wykonana z metalu albo wzmocnionego tworzywa z nacięciem na wkrętak.

5. Uszczelnienia NBR

   • Elastyczność w typowych warunkach: Kauczuk nitrylowy pracuje dobrze w otoczeniu olejów, co zdarza się w sprężonym powietrzu smarowanym.

   • Odporność na temperaturę: Do około +60°C, co jest wystarczające w większości zastosowań.

6. Złącza wtykowe

   • Pierścień blokujący: W wersjach wtykowych zwykle występuje pierścień z tworzywa, który zabezpiecza przewód przed przypadkowym wysunięciem.

   • Metalowa tuleja: W niektórych modelach może to być stal nierdzewna lub mosiądz niklowany, zapewniający trwałość złącza.

7. Korpus kątowy i gniazdo kątowe

   • Jednolity odlew lub obróbka skrawaniem: Proces produkcyjny musi zapewniać brak nierówności i minimalne ograniczenie przepływu.

   • Gładkie kanały: Zaprojektowane, by ograniczać turbulencje powietrza i spadki ciśnienia.

8. Elementy skręcane

   • Gniazda gwintu: W modelach skręcanych niezbędne są precyzyjne gwinty, które zachowują wysoką szczelność.

   • Stożki uszczelniające: Dodatkowo, oprócz gwintu, mogą występować stożki, które poprawiają doszczelnienie przy połączeniu.

9. Wersje z różnymi powłokami

   • Anodowane elementy: W niektórych liniach produktowych można spotkać anodowane pokrywy z aluminium (np. w kolorze czarnym lub srebrnym).

   • Cynkowanie: Stosowane na mniejszych lub wewnętrznych komponentach, by ograniczyć koszty, jednocześnie zapewniając ochronę przed korozją.

10. Proekologiczne aspekty

• Recykling: Mosiądz jest stosunkowo łatwy do odzyskania i przeróbki, co wpisuje się w idee zrównoważonego rozwoju.

• Kontrola jakości: CPP PREMA dba o minimalizowanie odpadów i stosowanie procesów przyjaznych środowisku w obróbce mosiądzu i niklowaniu.

11. Wpływ medium

• Sprężone powietrze: Główne medium, dla którego projektuje się zawory dławiące.

• Inne gazy: Teoretycznie można stosować z innymi mediami obojętnymi (np. azotem), jeśli ciśnienie i temperatura są w normie, a materiał uszczelnień nie jest degradowany chemicznie.

12. Normy branżowe

• Zazwyczaj korpus mosiężny odpowiada standardom ISO i DIN w zakresie wytrzymałości i składu chemicznego.

• Niektóre serie mogą mieć dodatkowe certyfikaty, np. do kontaktu z wodą pitną (choć to nie jest najpopularniejsze w pneumatyce).

13. Odporność na temperatury ujemne

• Mosiądz sam w sobie znosi dość niskie temperatury. Często problemem jest jednak guma NBR, która traci elastyczność poniżej 0°C. Dlatego producent wskazuje 0°C jako dolną granicę pracy zaworu.

14. Wibracje i bezpieczeństwo

• Masa korpusu mosiężnego zwykle poprawia stabilność w warunkach wibracji.

• Konstrukcja pokrętła (lub śrubokręta) musi gwarantować, że przy wstrząsach iglica nie zmieni swego położenia.

15. Rozróżnienie pokrętła i śrubokręta

• Element regulacji może być w całości z tworzywa lub z metalowym rdzeniem.

• Wytrzymałość gwintów na tym elemencie decyduje o trwałości mechanizmu dławienia.

16. Zaletą mosiądzu

• Jest także nieiskrzenie przy uderzeniu (w przeciwieństwie do niektórych stalowych elementów), co w niektórych instalacjach może mieć znaczenie dla bezpieczeństwa pożarowego.

17. Blokady przed rozkręceniem

• W niektórych modelach zaworów można użyć kontrnakrętki lub pierścienia, aby zablokować ustawioną pozycję iglicy.

• Przydaje się to w środowiskach, gdzie zmiany ustawień mogą prowadzić do niewłaściwej pracy systemu.

18. Trwałość w cyklach

• Producenci zwykle określają, że zawory te mogą wytrzymać setki tysięcy, a czasem miliony cykli, pod warunkiem prawidłowej filtracji i konserwacji. Dla standardowej automatyki jest to wystarczająco wysoki poziom.

19. Serwisowanie

• Zwykle demontaż i wymiana całego zaworu jest prostsza i tańsza niż próba regeneracji.

• Mosiężny korpus, jeśli ulegnie wgnieceniu czy pęknięciu, traci szczelność, więc naprawa może być utrudniona.

1. Przygotowanie stanowiska

   • Upewnij się, że instalacja pneumatyczna jest odłączona od źródła sprężonego powietrza, a ciśnienie zostało spu­szczone do zera.

   • Zgromadź potrzebne narzędzia: klucze płaskie lub oczkowe w odpowiednim rozmiarze, taśmę uszczelniającą (PTFE) lub pastę uszczelniającą, śrubokręt (w przypadku regulacji śrubokrętem).

2. Sprawdzenie komponentów

   • Upewnij się, że wybrany zawór odpowiada gwintem (G1/8, G1/4, G3/8, G1/2) gwintom w układzie.

   • Dokładnie obejrzyj zawór, aby wykluczyć uszkodzenia mechaniczne, np. pęknięcia, poważne zarysowania czy nadlewki mosiądzu.

3. Uszczelnianie gwintów

   • Zawory mosiężne gwintowane wymagają zastosowania odpowiedniego uszczelnienia.

   • Nałóż taśmę PTFE zgodnie z kierunkiem wkręcania (z reguły zgodnym z ruchem wskazówek zegara) na gwint zewnętrzny. Pamiętaj, żeby nie nawinąć zbyt wiele taśmy, bo może dostać się do wnętrza zaworu i utrudnić przepływ.

4. Wkręcanie zaworu

   • W przypadku wersji skręcanych kątowych lub z gniazdem – wkręć zawór w przewidziane miejsce ręcznie, pilnując, by nie przekrzywić gwintu.

   • Następnie dociągnij kluczem, aż uzyskasz wyczuwalny opór. Staraj się nie przekraczać momentu dokręcania zalecanego przez producenta (zwykle kilka do kilkunastu Nm w zależności od rozmiaru gwintu).

5. Montowanie przewodów w wersjach wtykowych

   • Jeśli masz zawór dławiący wtykowy: przytnij przewód pneumatyczny prosto (bez zadziorów).

   • Wsuń przewód do złącza wtykowego w zaworze, aż poczujesz wyraźny opór. System pierścieniowy zablokuje przewód przed wysunięciem.

   • Sprawdź, czy przewód jest stabilnie zamocowany, lekko go pociągając.

6. Dobór kierunku przepływu

   • Niektóre zawory dławiące (zwłaszcza dławiąco-zwrotne) mają strzałkę wskazującą optymalny kierunek przepływu.

   • Upewnij się, że zamontowano zawór zgodnie z instrukcją producenta, aby dławienie działało tam, gdzie jest to wymagane.

7. Regulacja przepływu

   • W przypadku zaworów z pokrętłem przekręcaj je w lewo lub prawo, by zwiększać lub zmniejszać przepływ. Zazwyczaj producent określa liczbę obrotów od całkowitego zamknięcia do pełnego otwarcia, ułatwiając ustawienie wyjściowego punktu odniesienia.

   • Jeśli zawór ma regulację śrubokrętem, użyj dopasowanego wkrętaka (płaski lub krzyżak, w zależności od nacięcia).

8. Pierwsze uruchomienie

   • Stopniowo otwieraj dopływ sprężonego powietrza do instalacji.

   • Obserwuj zachowanie siłowników lub innych odbiorników powietrza, by ocenić, czy przepływ jest dławiony prawidłowo.

   • Skontroluj szczelność połączeń – w razie wątpliwości użyj wody z mydłem lub specjalnego sprayu do wykrywania nieszczelności (pojawiają się pęcherzyki, jeśli ciśnienie ucieka).

9. Dokręcenie i finalna weryfikacja

   • Jeśli zauważysz drobne wycieki, przy minimalnym ciśnieniu (lub całkowicie spu­szczonym powietrzu) dokręć delikatnie zawór. Możesz też poprawić uszczelnienie, nawijając taśmę PTFE ponownie.

   • Sprawdź, czy po ustaleniu pożądanej prędkości siłownika (lub przepływu powietrza) można bezproblemowo zablokować pokrętło (lub śrubokręt) w danej pozycji (np. za pomocą kontrnakrętki, jeśli jest dostępna).

10. Eksploatacja

• Zawory dławiące nie wymagają częstej konserwacji. Wystarczy dbać o czystość sprężonego powietrza (filtry 40 μm) i regularnie sprawdzać szczelność instalacji.

• W wersjach z pokrętłem można w każdej chwili dokonać korekty dławienia, zaś w wersjach z śrubokrętem trzeba sięgnąć po narzędzie, co gwarantuje stabilność ustawień.

11. Rozbudowa lub serwis

• Przy konieczności wymiany zaworu postępuj w odwrotnej kolejności: odetnij ciśnienie, wykręć zawór, wymień na nowy.

• Stosuj nowe uszczelnienia (taśma lub pasta) przy każdym ponownym montażu, by zapewnić optymalną szczelność.

12. Najczęstsze błędy i sposoby zapobiegania

• Zbyt mocne dokręcenie: może deformować mosiądz lub zrywać gwint.

• Brak filtracji powietrza: zanieczyszczenia będą się gromadzić w iglicy, co utrudni dławienie.

• Niewłaściwy kierunek przepływu: dławienie może nie działać zgodnie z oczekiwaniami.

• Niewłaściwy rozmiar zaworu: zbyt mały zawór ograniczy przepływ w całym systemie, zbyt duży może być nieefektywny kosztowo.

13. Bezpieczeństwo i BHP

• Zawsze pracuj przy zerowym ciśnieniu w instalacji, by uniknąć niekontrolowanych wyrzutów powietrza i ewentualnych uszkodzeń ciała.

• Stosuj okulary ochronne i rękawice, zwłaszcza w miejscach o dużym zapyleniu lub wąskich przestrzeniach.

14. Czynności eksploatacyjne

• Przy intensywnej pracy warto co jakiś czas skontrolować, czy pokrętło (bądź śruba) nie poluzowały się od drgań.

• Sprawdzaj też, czy nie doszło do mikrouszkodzeń uszczelnień przy gwintach, np. wskutek szarpnięć przewodów.

15. Dostrojenie parametryczne

• Niektórzy użytkownicy zapisują optymalne ustawienie (np. 2,5 obrotu od pełnego zamknięcia), co ułatwia szybsze przywrócenie stanu pracy po przeglądach lub zmianach w linii produkcyjnej.

16. Wersje wtykowe – serwisowanie

• Czasami zanieczyszczenia mogą zebrać się w mechanizmie blokującym przewód. Wówczas po odpięciu węża trzeba przepłukać złącze sprężonym powietrzem lub wodą z detergentem (po wykręceniu zaworu z linii i wysuszeniu go przed ponownym montażem).

17. Wykorzystanie w środowisku o podwyższonej wilgotności

• Mosiądz niklowany dobrze sobie radzi w wilgotnych warunkach, ale należy unikać długotrwałego zanurzenia w cieczy. Jeśli warunki są wyjątkowo ciężkie, rozważ dodatkowe uszczelnienia lub ochraniacze.

18. Regulacja w trakcie pracy

• Możesz dokonywać korekt dławienia (np. zmniejszać lub zwiększać przepływ) przy działającej maszynie, ale rób to ostrożnie, obserwując reakcję siłownika lub innego napędu. Gwałtowna zmiana ustawień mogłaby spowodować niepożądane ruchy elementów.

19. Instruktaż dla operatorów

• Jeśli z zaworów korzystają różne osoby, ustal procedury zmiany ustawień i spisz wartości typowe dla danych zadań.

• Wersje z pokrętłem mogą być przypadkowo przekręcane, więc w pewnych aplikacjach lepsza jest wersja z śrubokrętem.

1.  Czym różnią się zawory dławiące skręcane kątowe od wtykowych kątowych?
    Wersje skręcane kątowe wymagają gwintowanego przyłącza, natomiast wtykowe kątowe wykorzystują szybkozłączki do przewodów pneumatycznych. Wtykowe są łatwiejsze i szybsze w montażu/demontażu, skręcane oferują bardziej klasyczne, uniwersalne połączenia.

2.  Dlaczego niektóre zawory mają pokrętło, a inne – śrubokręt?
    Pokrętło jest bardziej wygodne w instalacjach, gdzie ustawienia przepływu często się zmienia. Regulacja śrubokrętem zapobiega natomiast przypadkowej zmianie nastaw, co bywa istotne w obszarach wymagających stałych parametrów.

3.  Czy wszystkie zawory działają w obu kierunkach?
    Typowe zawory dławiące regulują przepływ w obu kierunkach. Jednak warianty dławiąco-zwrotne dławienie utrzymują tylko w jednym kierunku, a w drugim przepływają powietrze bez ograniczeń. Należy to sprawdzić w dokumentacji.

4.  W jakich temperaturach mogą pracować zawory dławiące mosiężne?
    Najczęściej w przedziale od 0°C do +60°C. Uszczelki NBR dobrze radzą sobie z typowymi warunkami przemysłowymi. Poniżej 0°C ich elastyczność spada, co może prowadzić do nieszczelności.

5.  Czy mogę samodzielnie wymienić uszczelki w zaworze?
    Teoretycznie tak, ale w większości przypadków wymienia się cały zawór, bo koszt i czas wymiany uszczelnień jest niewspółmierny do ceny nowego produktu. Ponadto ryzyko uszkodzenia korpusu przy próbach demontażu jest dość wysokie.

6.  Jak zapobiegać wyciekowi powietrza z gwintu?
    Stosuj taśmę PTFE lub pastę uszczelniającą, a następnie dokręcaj z wyczuciem. Unikaj nadmiernej siły, która mogłaby zniszczyć gwint w mosiądzu.

7.  Czy zawory CPP PREMA nadają się do wody lub innych cieczy?
    Z reguły projektowane są do sprężonego powietrza i gazów obojętnych. Kontaktu z wodą lub cieczami agresywnymi (kwasy, zasady) nie zaleca się bez konsultacji z producentem. Mosiądz może ulegać stopniowej korozji w nieodpowiednich mediach.

8.  Czy mogę zastosować zawór z pokrętłem w miejscach o silnych wibracjach?
    Można, jednak istnieje ryzyko, że pokrętło będzie się przestawiało. W takich warunkach lepsze mogą być modele z śrubokrętem (ewentualnie z nakrętką kontrującą).

9.  Jak często należy kalibrować lub regulować zawór?
    Nie ma formalnej procedury „kalibracji” w zaworach dławiących. Regulujesz je według potrzeb. Jeśli system jest stabilny i nie zmieniasz warunków pracy, nastawa może zostać niezmieniona przez długi czas.

10.  Czy dostępne są różne kolory pokręteł?
     Czasami producent oferuje pokrętła w różnych barwach (np. czarne, niebieskie), ale funkcjonalnie nie ma to znaczenia. Najważniejsza jest ich ergonomia i materiał.

11.  Czy zawór dławiący można zamontować w układzie podciśnieniowym?
     Z reguły zawory te projektowane są do nadciśnienia, jednak przy niewielkim podciśnieniu mogą działać poprawnie. Warto jednak sprawdzić, czy takie użycie jest opisane w specyfikacji.

12.  Jak duży przepływ może obsłużyć taki zawór?
     Zależy od rozmiaru gwintu, średnicy przewodu i różnicy ciśnień. Zazwyczaj producent podaje orientacyjne wartości (np. X l/min przy 6 bar), co pozwala ocenić, czy zawór jest wystarczający do danej aplikacji.

13.  Czy można je montować w dowolnej pozycji (pion, poziom)?
     Tak, większość zaworów dławiących nie ma ograniczeń co do orientacji. Ważne, by zapewnić wygodny dostęp do pokrętła lub śrubokręta i pamiętać o ewentualnym kierunku dławienia.

14.  Czy zawory mogą się z czasem zapychać?
     Jeśli stosujesz prawidłową filtrację powietrza (max 40 μm) i unikasz zanieczyszczeń, to zapychanie jest mało prawdopodobne. W przeciwnym razie na iglicy mogą osadzać się brudy, utrudniając ruch.

15.  Co zrobić, gdy zawór nie reaguje na zmianę położenia pokrętła?
     Spuść ciśnienie, zdemontuj zawór i sprawdź, czy iglica nie jest zablokowana przez zanieczyszczenia. Możesz delikatnie wypłukać ją sprężonym powietrzem lub wodą z łagodnym detergentem (po wysuszeniu).

16.  Czy zawory są certyfikowane do stref zagrożonych wybuchem (ATEX)?
     Mosiądz w pewnych warunkach nie stanowi źródła zapłonu, ale zawsze trzeba zweryfikować zgodność z ATEX. Producent powinien określić, czy dany model ma stosowne świadectwa.

17.  Jak dobrać odpowiedni wariant do mojego układu?
     Oceń maksymalne ciśnienie, wymaganą regulację (pokrętło/śrubokręt), typ przyłącza (skrócane, wtykowe, gniazdo kątowe), a także gwint i średnicę węży. Jeśli nie masz pewności, skonsultuj się z działem technicznym CPP PREMA.

18.  Czy dławiący przepływ może wpływać na hałas w układzie?
     Dławienie ogranicza nagłe uderzenia ciśnienia, co często redukuje hałas. Zbyt duże dławienie może natomiast wytwarzać świst powietrza. Zalecane jest stopniowe ustawianie i kontrola dźwięku.

19.  Czy dopuszczalne jest stosowanie olejów smarowych w powietrzu?
     Tak, większość zaworów mosiężnych z uszczelnieniami NBR toleruje smarowane powietrze (2–5 kropli oleju na 1 m³). Ważne, by nie używać oleju agresywnego chemicznie.
