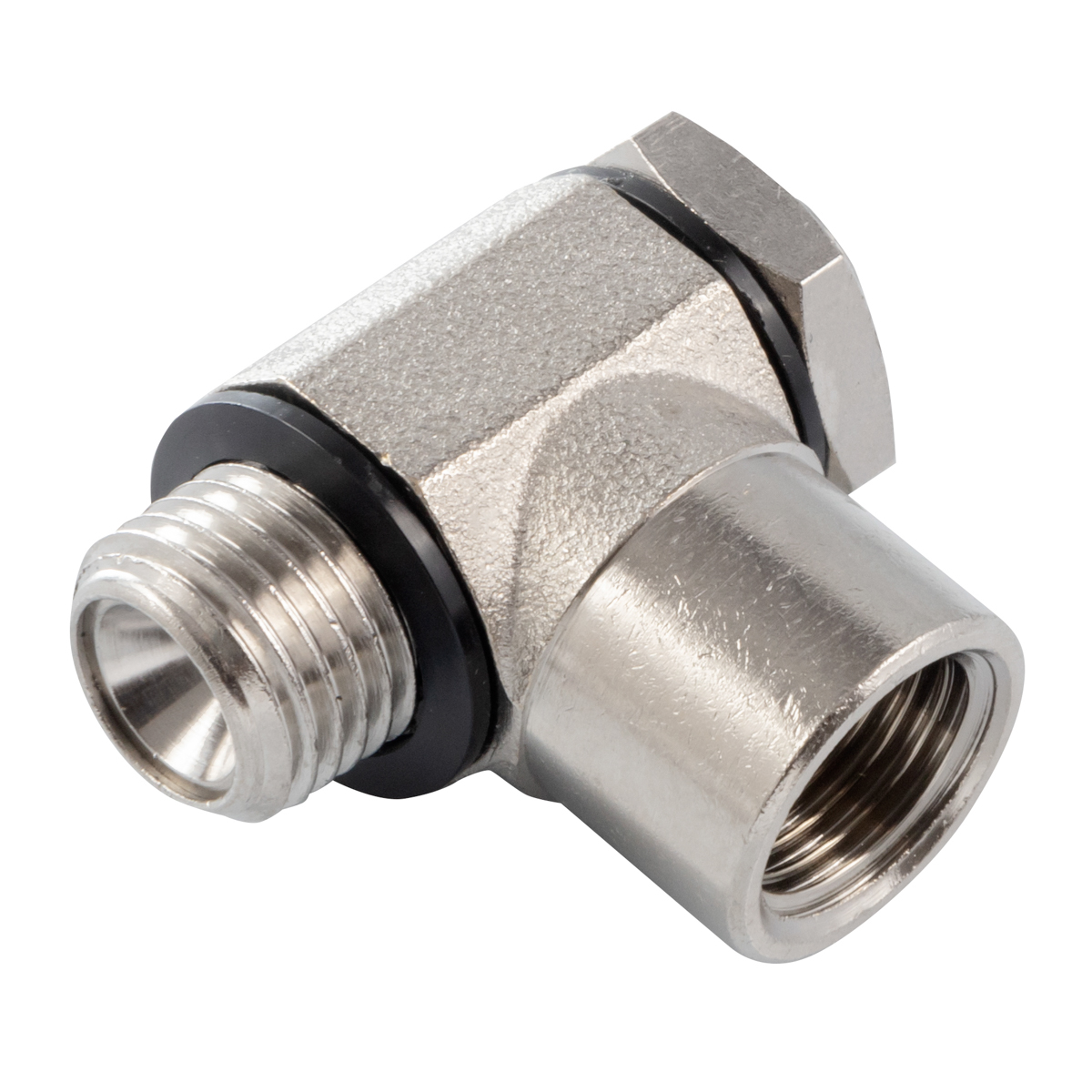

Zawory dławiące z gniazdem kątowe z gwintem zewnętrznym, regulacja śrubokrętem typ 80.5091*3

Zawory dławiące z gniazdem kątowym i regulacją śrubokrętem to specjalistyczne podzespoły przeznaczone do kontroli przepływu sprężonego powietrza w układach pneumatycznych. Firma CPP PREMA, znana w branży z wysokiej jakości produktów, oferuje w tej kategorii między innymi:

• Zawór dławiący gwintowany G1/8 GZ – G1/8 GW z regulacją śrubokrętem, mosiądz niklowany

• Zawór dławiący gwintowany G1/4 GZ – G1/4 GW z regulacją śrubokrętem, mosiądz niklowany

• Zawór dławiący gwintowany G3/8 GZ – G3/8 GW z regulacją śrubokrętem, mosiądz niklowany

Dodatkowa cecha wyróżniająca tę serię to konstrukcja kątowa gniazda, która ułatwia montaż i eksploatację w ciasnych przestrzeniach.

Regulacja śrubokrętem sprawia, że operator, inżynier czy technik serwisowy może precyzyjnie ustawić wartość dławienia przepływu bez ryzyka przypadkowego przestawienia (co bywa spotykane przy pokrętle, jeśli nie jest ono zabezpieczone). Ta specyficzna metoda regulacji zwiększa też odporność na nieautoryzowaną ingerencję. W środowiskach, gdzie wiele osób ma dostęp do maszyn, a zarazem wymagana jest stabilność ustawień, taki zawór dławiący jest wyjątkowo praktyczny.

Każdy z wymienionych modeli (G1/8, G1/4, G3/8) wyposażono w gwint zewnętrzny i gwint wewnętrzny, dzięki czemu łatwo włączymy go w istniejącą instalację pneumatyczną. W praktyce oznacza to, że montaż staje się dużo wygodniejszy: nie potrzeba dodatkowych przejściówek czy kształtek. Mosiądz stanowiący rdzeń korpusu jest pokryty warstwą niklu, co gwarantuje dobrą odporność na korozję i wysoką wytrzymałość mechaniczną.

W zastosowaniach przemysłowych, gdzie liczy się niezawodność i bezpieczeństwo, zawory dławiące CPP PREMA są cenione za solidną konstrukcję. Regulacja śrubokrętem umożliwia bardzo dokładne sterowanie poziomem dławienia, co ma znaczenie na przykład przy ustawianiu prędkości wysuwu siłowników pneumatycznych w maszynach produkcyjnych, robotach montażowych czy urządzeniach pakujących. Krótka, precyzyjna regulacja to klucz do płynnej i bezpiecznej pracy zespołów napędowych.

Gniazdo kątowe pozwala na zmianę kierunku przepływu powietrza pod kątem, co pomaga w dopasowaniu do kształtu instalacji i ograniczonej dostępności miejsca. Często w halach produkcyjnych czy w laboratoriach nie ma możliwości wykorzystania zaworów o konstrukcji prostej. Tym bardziej docenia się kompaktowy rozmiar i ergonomię zaworów kątowych.

Produkty z tej serii charakteryzują się:

1. Wysoką jakością wykonania: mosiądz niklowany i dobrej klasy uszczelnienia zapewniają szczelność oraz długotrwałą pracę.

2. Kompatybilnością: gwinty G1/8, G1/4 czy G3/8 to najczęściej wykorzystywane rozmiary w pneumatyce.

3. Precyzyjną regulacją: dzięki śrubokrętowi można ustawić dowolny poziom dławienia.

4. Trwałością: korpus z mosiądzu jest odporny na uderzenia i typowe zagrożenia mechaniczne; powłoka niklowa ułatwia utrzymanie czystości.

5. Prostotą montażu: po obu stronach zaworu dostępny jest gwint (zewnętrzny i wewnętrzny), ułatwiający wpinanie w ciąg rurociągów czy węży pneumatycznych.

Nie sposób pominąć walorów bezpieczeństwa: dobrze wyregulowany zawór dławiący zapobiega niespodziewanym gwałtownym ruchom siłowników, co może ograniczać ryzyko wypadków i uszkodzeń maszyn. Zawory te nierzadko współpracują też z innymi elementami, np. zaworami bezpieczeństwa czy odcinającymi – stanowią wówczas część większego systemu zabezpieczeń.

Zawór dławiący gwintowany G1/8, G1/4, G3/8 z regulacją śrubokrętem to pewne i wytrzymałe rozwiązanie, które sprawdza się wszędzie tam, gdzie wymagana jest precyzyjna regulacja przepływu, pewne mocowanie oraz maksymalna kompaktowość konstrukcji. Bez trudu wpasowują się w rozbudowane linie technologiczne, jak i w mniejsze, specjalistyczne urządzenia, zawsze gwarantując łatwy montaż, trwałość i bezpieczeństwo.

1. Przemysł maszynowy i linie produkcyjne
   W typowej fabryce, gdzie siłowniki pneumatyczne odpowiadają za ruch wielu podzespołów, zawór dławiący bywa niezbędny do kontrolowania prędkości wysuwu lub chowania się tłoczyska. Zawory te pozwalają uniknąć niekontrolowanych uderzeń, poprawiając tym samym wydajność i bezpieczeństwo procesów. Dzięki regulacji śrubokrętem serwisant może zabezpieczyć ustawienia, co jest szczególnie ważne przy długotrwałej, nieprzerwanej pracy produkcyjnej.

2. Branża motoryzacyjna
   Przy montażu podzespołów samochodowych siłowniki pneumatyczne muszą być precyzyjnie sterowane, by nie uszkodzić delikatnych części. Zawory dławiące mosiężne, odporne na działanie olejów i pyłów, są tu kluczowym elementem zapewniającym płynny ruch ramion montujących czy przenoszących.

3. Sektor spożywczy
   Wykorzystywanie sprężonego powietrza w urządzeniach pakujących, dozujących czy transportujących artykuły spożywcze to codzienność. Zawory wykonane z mosiądzu niklowanego sprawdzają się dobrze w kontakcie z wilgocią czy łagodnymi środkami myjącymi, które często są używane w halach przetwórstwa spożywczego. Kątowa konstrukcja umożliwia optymalne wykorzystanie przestrzeni, a regulacja śrubokrętem zapobiega przypadkowym zmianom ustawień przez nieupoważniony personel.

4. Automatyka przemysłowa
   W aplikacjach zautomatyzowanych (np. roboty, manipulatory, systemy montażu w technologii pick and place) kluczową rolę odgrywa możliwość precyzyjnego ustawienia przepływu. Zbyt duża prędkość ruchu może prowadzić do wstrząsów i błędów pozycjonowania, zaś zbyt mała – do spadku wydajności. Zawory dławiące regulowane śrubokrętem dają stabilność parametrów, co jest pożądane w wielozmianowej pracy.

5. Przemysł chemiczny i farmaceutyczny
   W niektórych procesach do transportu czy mieszania substancji stosuje się powietrze pod ciśnieniem. Odpowiednio wybrane uszczelnienia i mosiężny korpus niklowany zwykle wystarczają do pracy w standardowym środowisku chemicznym (zawsze jednak należy sprawdzić kompatybilność materiałową). Możliwość szybkiego zwiększenia lub zmniejszenia przepływu wpływa na efektywność reakcji czy transportu materiałów.

6. Branża warsztatowa i rzemieślnicza
   Warsztaty stolarskie, ślusarskie, samochodowe bądź niewielkie zakłady produkcyjne coraz częściej wykorzystują siłowniki i narzędzia pneumatyczne. Zawory dławiące G1/8, G1/4, G3/8 okazują się wystarczające do większości zadań, pozwalając na dokładną regulację. Regulacja śrubokrętem dodaje pewności, że ustawienia się nie zmienią bez kontroli, co w małym warsztacie może zapobiegać niepożądanym wypadkom.

7. Systemy testowe i laboratoria
   W środowiskach badawczych często zachodzi konieczność manipulowania parametrami przepływu w sposób wyjątkowo precyzyjny. Możliwość zaciśnięcia czy zablokowania ustawień za pomocą śrubokręta bywa tu plusem – raz ustawione warunki nie zmieniają się przypadkowo, co pozwala zachować powtarzalność eksperymentów.

8. Linie pakowania i dystrybucji
   W wielu fabrykach siłowniki pneumatyczne sterują podajnikami, które transportują produkty do maszyn etykietujących czy sortujących. Zawory dławiące kątowe, umieszczone tuż przy siłownikach, pozwalają odpowiednio ograniczać prędkość pracy. Sprzyja to płynności całej linii technologicznej, a w razie potrzeby można szybko dostosować ustawienia w trakcie krótkiego przestoju.

9. Przemysł elektroniczny
   Tu liczy się przede wszystkim delikatność działania maszyn. Niewielkie płytki PCB czy wrażliwe komponenty elektroniczne nie mogą być traktowane zbyt dużą siłą lub nadmierną prędkością. Dokładna regulacja przepływu powietrza stanowi konieczność, aby uniknąć mikrouszkodzeń. Zawory dławiące z precyzyjną regulacją śrubokrętem są wręcz idealne do zapewnienia tych wymagań.

10. Zastosowania edukacyjne
    Zawory te mogą służyć w szkołach technicznych lub na uczelniach jako modele pokazowe w laboratoriach pneumatyki. Dzięki czytelnym schematom działania i łatwej regulacji za pomocą standardowego śrubokręta, studenci zyskują możliwość szybkiego zrozumienia, jak dławienie przepływu przekłada się na pracę całego układu.

11. Maszyny rolnicze i ogrodnicze
    W systemach opryskowych czy w sterowaniu zaworami do nawadniania niekiedy stosuje się siłowniki pneumatyczne. Zawory dławiące mosiężne mogą w takich warunkach pracować wiele lat, chroniąc instalacje przed uderzeniami ciśnienia i zapewniając łagodne, sterowane otwieranie i zamykanie przepływów.

12. Systemy bezpieczeństwa
    Choć główną rolą zaworu dławiącego nie jest ochrona przed przepływem awaryjnym, to w niektórych aplikacjach jest on częścią większego układu zabezpieczającego. Gwarantuje kontrolowane przechodzenie powietrza, co zapobiega gwałtownym ruchom elementów maszyn w momentach kryzysowych (np. przy spadku ciśnienia w instalacji).

13. Transport pneumatyczny materiałów sypkich
    Przy odpowiednim doborze średnic i ciśnień, zawory dławiące można wykorzystać w systemach przesyłu granulatu, mąki czy innego surowca w formie sypkiej. Kątowy charakter zaworów i regulacja śrubokrętem ułatwiają dopasowanie prędkości przepływu, unikając pylenia czy zatorów w rurach.

14. Druk 3D i urządzenia prototypowe
    Przy rozmaitych projektach w warsztatach makerskich czy w firmach zajmujących się drukiem 3D, siłowniki i zawory dławiące mogą wspomagać proces dociskania, wypychania elementów czy sterowania ciśnieniem w komorach. Regulacja śrubokrętem znakomicie sprawdza się tam, gdzie kluczowa jest stabilność i brak przypadkowych manipulacji.

15. Zastosowania mobilne
    Niektóre maszyny z zasilaniem pneumatycznym działają mobilnie, np. w pojazdach obsługujących pewne procesy w terenie. Zawory dławiące o gwintach G1/8, G1/4 i G3/8 są na tyle lekkie i kompaktowe, że można je łatwo wdrożyć w takich rozwiązaniach. Bez problemu poradzą sobie z wibracjami czy zmianami ciśnienia panującymi w mobilnej infrastrukturze.

Co istotne, w każdym z tych zastosowań kluczowe znaczenie ma stabilność regulacji. Pracownicy, którzy raz ustawią właściwy przepływ, chcą mieć pewność, że wartości te się nie zmienią. Odpowiedź daje właśnie zawór z gniazdem kątowym i iglicą dostosowaną do śrubokręta – jest mniej podatny na przypadkowe przekręcenie niż zawór z dużym pokrętłem.

W praktyce, kiedy spojrzymy na szeroki wachlarz aplikacji – od prostych siłowników w warsztacie po zaawansowane linie przemysłowe – zobaczymy, że uniwersalność zaworów dławiących CPP PREMA wynika z ich:

• wysokiej jakości wykonania (mosiądz + nikiel),

• niewielkich gabarytów przy zachowaniu stabilności montażu,

• gwintów popularnych w pneumatykach przemysłowych (G1/8, G1/4, G3/8),

• prostoty serwisowania i regulacji,

• odporności na typowe zanieczyszczenia występujące w sprężonym powietrzu.

Z biegiem lat wiele firm z branży przemysłowej, spożywczej i laboratoryjnej potwierdziło, że takie właśnie cechy zaworów dławiących przekładają się na efektywną i długotrwałą pracę maszyn. Minimalizują koszty serwisów i przestojów. Zastosowanie gwintów zewnętrznych i wewnętrznych w jednym korpusie ułatwia tworzenie sprawnej instalacji, bez konieczności kupowania dodatkowych redukcji czy kolanek.

Dla zachowania wysokiej jakości pracy i długowieczności zawsze warto pamiętać, że:

• Zawory powinny być stosowane w zakresie ciśnień podanych w dokumentacji (np. do 10 bar).

• Należy zapewnić filtrację powietrza (najlepiej o wielkości cząstek do 40 μm), aby zapobiec uszkodzeniom iglicy.

• Pożądane jest unikanie drastycznych przekroczeń zakresu temperatur pracy.

1. Zakres ciśnień
   Zawory dławiące z gniazdem kątowym, regulowane śrubokrętem, przystosowane są do pracy w układach pneumatycznych z ciśnieniem do 10 bar. Ten poziom ciśnienia doskonale wpisuje się w standardy przemysłowe. Przy wyższych ciśnieniach należy stosować inne, specjalnie wzmacniane zawory. Minimalne ciśnienie robocze zazwyczaj nie jest ściśle określone, ale praktyka wskazuje, że efektywne dławienie zaczyna się od około 1–2 bar (i wyżej).

2. Temperatura pracy
   Typowy zakres temperatury roboczej zawiera się między 0°C a +60°C. Wartość ta związana jest głównie z właściwościami uszczelnień (np. NBR). Dla warunków zimowych poniżej 0°C lub aplikacji z wysoką temperaturą (powyżej +60°C) należy weryfikować, czy dany model spełni wymagania.

3. Gwinty (G1/8, G1/4, G3/8)

   • G1/8: najczęściej używany w mniejszych instalacjach, warsztatach, laboratoriach i do siłowników małej mocy.

   • G1/4: prawdopodobnie najczęściej spotykany gwint w pneumatyce – uniwersalny do średnich przepływów.

   • G3/8: popularny w instalacjach potrzebujących większego przepływu, gdzie dławienie musi być możliwe przy wyższych przepływach.

Każdy model zaworu jest wyposażony w z jednej strony gwint zewnętrzny (GZ), a z drugiej gwint wewnętrzny (GW), dzięki czemu instalacja pozostaje elastyczna, bez konieczności stosowania wielu dodatkowych złączek.

4. Regulacja za pomocą śrubokręta
   Zamiast klasycznego pokrętła na górze zaworu znajduje się nacięcie, do którego pasuje typowy śrubokręt płaski lub krzyżakowy (zależnie od modelu). Obracanie śruby powoduje przesunięcie iglicy w gnieździe zaworu. Dzięki takiemu rozwiązaniu można łatwo ustawić wybrany poziom dławienia, a jednocześnie znacznie trudniej jest dokonać przypadkowej zmiany ustawień.

5. Materiał korpusu
   Mosiądz (najczęściej OT58) zapewnia dobrą wytrzymałość mechaniczną i odporność korozyjną przy użytkowaniu w standardowych warunkach przemysłowych. Dla dodatkowej ochrony powierzchnia jest niklowana, co zmniejsza tarcie i ułatwia czyszczenie.

6. Uszczelnienia
   Z reguły zawory takie wyposażone są w uszczelki z gumy NBR (nitrylowo-butadienowej). NBR dobrze sprawdza się w kontakcie z olejami, co ma znaczenie w sprężonym powietrzu smarowanym mgłą olejową. W niektórych modelach moga być stosowane uszczelki EPDM lub FKM (Viton), jednak trzeba to potwierdzić w dokumentacji.

7. Kątowa konstrukcja gniazda
   Medium zmienia kierunek pod kątem 90°, co oszczędza miejsce i pozwala na wygodniejsze prowadzenie przewodów w ciasnych przestrzeniach. Konstrukcja kątowa ułatwia też ustawienie zaworu w taki sposób, by śrubokręt miał do niego swobodny dostęp.

8. Pozycja pracy
   Zawory dławiące można montować niemal w dowolnej orientacji, choć zwykle zaleca się, by część regulacyjna (iglica) była łatwo dostępna dla narzędzia. Strzałka na korpusie może wskazywać właściwy kierunek przepływu (o ile model jest jednokierunkowy w kwestii dławienia).

9. Przepływ nominalny
   Producenci, w tym CPP PREMA, często podają wartość przepływu w l/min (lub Nl/min) przy ciśnieniu 6 bar i danym stopniu otwarcia iglicy. Dla G1/8 przepływ będzie mniejszy, dla G3/8 – większy, co trzeba dobrać do wymagań instalacji.

10. Minimalne ciśnienie otwarcia (dla modeli z wbudowanym zaworem zwrotnym)
    Jeśli dany zawór ma dodatkową funkcję zwrotną (bywają takie warianty), to zwykle minimalne ciśnienie otwarcia wynosi około 0,15–1,5 bar. Jednak omawiane modele najczęściej są wyłącznie dławiące, bez zwrotnego odcinania.

11. Temperatura otoczenia
    Równie ważna jak temperatura medium jest temperatura otoczenia, w której pracuje zawór. Jeśli stanowisko znajduje się w mroźnych magazynach czy w pobliżu gorących urządzeń, trzeba uwzględnić specyfikę uszczelnień.

12. Smarowanie i filtracja
    Zaleca się filtrację powietrza na poziomie do 40 µm (zgodnie z standardowymi normami dla pneumatyki). Ewentualne mgły olejowe, jeśli wymaga tego system smarowania siłowników, nie powodują problemów z NBR. Należy unikać obecności zanieczyszczeń stałych czy agresywnych rozpuszczalników w przewodzie.

13. Wytrzymałość mechaniczna
    Mosiądz, zwłaszcza po niklowaniu, dobrze znosi standardowe obciążenia czy drgania, a gniazdo kątowe pozwala na dodatkowe wzmocnienie korpusu. Warto jednak stosować uchwyty i obejmy, jeśli wąż pneumatyczny jest ciężki albo instalacja narażona na gwałtowne uderzenia.

14. Tolerancje wykonania
    Każdy zawór jest obrabiany mechanicznie z określoną precyzją gwintu i gniazda. Wysoka jakość produkcji przekłada się na powtarzalność działania i szczelność przy maksymalnym ciśnieniu roboczym. CPP PREMA kontroluje parametry w trakcie wytwarzania, co gwarantuje dobre spasowanie elementów.

15. Sposób regulacji
    Zwykle obrót śrubokręta w kierunku zgodnym z ruchem wskazówek zegara dociąga iglicę i zmniejsza przepływ. Odkręcanie iglicy (obrót w lewo) zwiększa przepływ. Producent może zalecać liczby obrotów od pełnego zamknięcia do pełnego otwarcia, co ułatwia późniejsze notowanie i powtarzanie ustawień w różnych maszynach.

16. Stopień szczelności
    Przy ciśnieniu do 10 bar zawory są szczelne w obu kierunkach (o ile nie mają funkcji zwrotnej). Niewielkie mikrowycieki zdarzają się przy bardzo wysokich ciśnieniach, lecz zwykle mieszczą się w akceptowalnych normach przemysłowych.

17. Trwałość i konserwacja
    W normalnych warunkach eksploatacji (czyli temperatury do +60°C i powietrze filtrowane do 40 μm) zawory te potrafią działać bezawaryjnie przez wiele lat. Należy jedynie unikać sytuacji, w których do iglicy dostają się zanieczyszczenia mogące powodować jej uszkodzenie.

18. Odporność chemiczna
    Mosiądz niklowany jest stosunkowo wytrzymały na działanie wody i olejów, natomiast w przypadku silnych kwasów czy zasad konieczna jest weryfikacja w dokumentacji bądź konsultacja z producentem. Przy aplikacjach z ekstremalnymi odczynnikami lepiej wybierać zawory z innych stopów (np. stal nierdzewna).

19. Certyfikaty i normy
    CPP PREMA zazwyczaj udziela informacji o zgodności z normami ISO dotyczącymi pneumatyki i bezpieczeństwa (jak ISO 8573 w kwestii jakości powietrza). Niektóre modele mogą mieć atesty do specyficznych zastosowań, np. w przemyśle spożywczym, trzeba jednak to potwierdzić w konkretnych kartach katalogowych.

Jakość i trwałość zaworu dławiącego w znacznym stopniu zależy od materiałów, z których został wykonany. CPP PREMA stosuje w swoich wyrobach rozwiązania sprawdzone w praktyce i zaakceptowane w szeroko pojętym sektorze pneumatyki przemysłowej.

1. Mosiądz jako podstawa

   • Zawory dławiące produkowane są w większości z mosiądzu (np. OT58), który łączy wysoką wytrzymałość mechaniczną z niezłą odpornością na korozję.

   • Mosiądz jest łatwy w obróbce, co przekłada się na dobrą jakość gwintów (szczególnie istotną w instalacjach wysokociśnieniowych, do 10 bar).

2. Powłoka niklowa

   • Aby dodatkowo wzmocnić powierzchnię i zabezpieczyć korpus przed korozją czy śniedzieniem, stosuje się niklowanie.

   • Nikiel nadaje elegancki połysk oraz twardość, dzięki czemu zawór mniej się rysuje czy ściera przy wkręcaniu i wykręcaniu w instalacji.

   • Powłoka niklowa jest też łatwiejsza w utrzymaniu czystości, co bywa kluczowe w branży spożywczej czy farmaceutycznej.

3. Śrubokręt zamiast pokrętła

   • Rozwiązanie to oznacza, że głowica regulacyjna zaworu ma kształt gniazda przystosowanego do śrubokręta (płaski, krzyżakowy itp.).

   • Materiałem do konstrukcji tej głowicy często jest stal lub wzmocnione tworzywo. Dzięki temu częste przekręcanie śrubokrętem nie powoduje szybkiego zużycia czy zniekształceń.

4. Uszczelnienia NBR

   • Większość zaworów dławiących wyposażona jest w uszczelki z kauczuku nitrylowego (NBR), który cechuje się doskonałą odpornością na oleje i smary powszechnie używane w sprężonym powietrzu.

   • NBR działa poprawnie w zakresie 0°C – +60°C, co pokrywa się z typowymi wymogami przemysłowymi.

5. Elementy wewnętrzne

   • Iglica regulacyjna zwykle powstaje ze stali (powleczonej cynkiem, niklem lub chromem) bądź mosiądzu o podwyższonej twardości.

   • Sprężyny (jeśli występują w konstrukcji) wykonuje się często ze stali nierdzewnej, by uniknąć korozji pod wpływem wilgoci z powietrza.

6. Korpus kątowy

   • Odpowiednie wyprofilowanie wewnętrznych kanałów przepływowych pozwala na zmianę kierunku strumienia sprężonego powietrza pod kątem 90°.

   • Uzyskanie takiej formy wymaga precyzyjnej obróbki, co gwarantuje minimalizację strat ciśnienia i uniknięcie turbulencji.

7. Gwinty

   • Wewnętrzne i zewnętrzne gwinty (G) w rozmiarach G1/8, G1/4, G3/8 muszą być wykonane z dużą dokładnością, by zapewnić szczelne połączenie.

   • Dzięki niklowaniu łatwiej je wkręcać i wykręcać bez ryzyka zatarcia czy powstania zadziorków.

8. Zgodność materiałów

   • Mosiądz niklowany jest kompatybilny z większością przewodów pneumatycznych (np. poliamid, poliuretan, metalowe rurki), a uszczelnienia z NBR nie reagują z typowymi olejami stosowanymi w przemyśle.

   • W bardziej wymagających warunkach (silna chemia, bardzo wysokie temperatury) trzeba sprawdzić alternatywne rozwiązania, np. zawory ze stali kwasoodpornej.

9. Bezpieczeństwo środowiskowe

   • Mosiądz można poddać recyklingowi, a niklowanie (choć wymaga procesów galwanicznych) jest prowadzone przy zachowaniu norm ochrony środowiska.

   • Zawory nie zawierają znacznych ilości niebezpiecznych metali ciężkich, co bywa ważne dla unijnych przepisów RoHS czy REACH.

10. Dodatkowe zabezpieczenia

• W niektórych egzemplarzach można spotkać dedykowane nakrętki kontrujące lub inne blokady iglicy, co zapobiega jej poluzowaniu pod wpływem drgań.

• Czasem stosuje się specjalne nakładki chroniące gniazdo śrubokręta przed zabrudzeniem, szczególnie w środowiskach o wysokim zapyleniu.

11. Łatwość czyszczenia

• Gładka powłoka niklowa zapobiega przywieraniu brudu czy oleistych zanieczyszczeń.

• Wystarczy miękka ściereczka lub pędzelek, by usunąć kurz i pyłek gromadzący się na zewnętrznej powierzchni.

12. Przystosowanie do warunków przemysłowych

• Wielu użytkowników podkreśla, że mosiądz niklowany lepiej znosi drobne uszkodzenia mechaniczne i zadrapania niż np. stopy aluminium.

• W układach, gdzie występują spore wibracje, materiał korpusu musi być odpowiednio sztywny i stabilny – co jest zapewnione przez mosiądz.

13. Reakcja na wysokie ciśnienia

• Choć nominalnie zawory są przeznaczone do max 10 bar, konstrukcja z mosiądzu i niklu bywa w stanie krótkotrwale znieść niewielkie przekroczenia (nie jest to jednak zalecane i może prowadzić do utraty gwarancji).

14. Możliwość polerowania

• Powierzchnia niklowana nadaje się do ewentualnego polerowania, jeśli wymaga tego estetyka czy higiena (np. w urządzeniach „czystych”).

• Nie wpływa to negatywnie na działanie zaworu, o ile nie używa się agresywnych środków ściernych.

15. Zrównoważone praktyki produkcji

• Czołowi producenci, tacy jak CPP PREMA, kładą nacisk na kontrolę jakości i minimalizację odpadów poprodukcyjnych. Dzięki temu użytkownik dostaje element wykonany starannie, co poprawia żywotność i ogranicza ilość wybrakowanych sztuk.

16. Wymiary korpusów

• Zawory kątowe w rozmiarze G1/8, G1/4 czy G3/8 różnią się oczywiście gabarytami zewnętrznymi, ale konstrukcja i materiały pozostają takie same. Warto sprawdzić, czy wolna przestrzeń w maszynie pozwoli na bezproblemowy obrót śrubokrętem.

17. Porównanie z pokrętłem z tworzywa

• W niektórych wariantach zamiast śrubokręta spotyka się tradycyjne pokrętło z tworzywa. Śrubokręt zapewnia jednak większą stabilność nastaw i odporność na zmianę ustawienia.

• Materiał korpusu i wewnętrznych komponentów pozostaje w obu przypadkach zbliżony, co gwarantuje podobną trwałość.

18. Przydatność w surowych warunkach (wysoka wilgotność, drobny pył)

• W magazynach czy halach, gdzie panuje wysoka wilgotność, powłoka niklowa ogranicza korozję mosiądzu.

• Przy intensywnym zapyleniu z kolei ważne jest regularne usuwanie zanieczyszczeń z okolic iglicy i gniazda śrubokręta, aby uniknąć zablokowania regulacji.

19. Konserwacja

• W większości wypadków wystarczy okresowa kontrola szczelności i oczyszczenie z zewnętrznych zanieczyszczeń.

• W razie pojawienia się nieszczelności, można dokonać wymiany uszczelnień (jeśli producent to przewiduje) lub wymienić zawór na nowy.

1. Przygotowanie stanowiska

   • Upewnij się, że instalacja pneumatyczna nie jest pod ciśnieniem – odłącz zasilanie, spuść powietrze, co gwarantuje bezpieczeństwo przed demontażem/montażem.

   • Oczyść miejsce, w którym ma być zamontowany zawór, usuwając kurz, oleje czy pozostałości starych uszczelnień.

2. Dobór właściwego rozmiaru

   • Sprawdź, czy gwint (G1/8, G1/4, G3/8) zaworu odpowiada gwintowi w instalacji.

   • Upewnij się, że przepływ nominalny zaworu pokrywa się z zapotrzebowaniem Twojej aplikacji.

3. Uszczelnienie gwintu

   • Zastosuj taśmę teflonową (PTFE) lub pastę do uszczelniania gwintów (przeznaczoną do pneumatyki).

   • Nanieś ją na gwint zewnętrzny (GZ) w kierunku wkręcania (zwykle zgodnie z ruchem wskazówek zegara).

   • Zwróć uwagę, by nie wypełnić wnętrza zaworu resztkami taśmy – może to zakłócać przepływ powietrza.

4. Wkręcanie

   • Zawór ma z jednej strony gwint zewnętrzny, a z drugiej wewnętrzny.

   • Zdecyduj, w jaki sposób najlepiej wpasować zawór w instalację: gdzie zamontować stronę z gwintem zewnętrznym, a gdzie z wewnętrznym, aby kątowy charakter korpusu pomagał w prowadzeniu przewodów.

   • Wkręcaj zawór najpierw ręcznie, by uniknąć przekrzywienia gwintu, a potem dociągnij kluczem płaskim. Unikaj chwytania kluczem za część z nacięciem na śrubokręt – możesz uszkodzić element regulacyjny.

5. Dokręcenie

   • Dociągaj z wyczuciem. Nadmierna siła może zerwać gwint lub uszkodzić korpus. Zbyt mała – spowodować nieszczelności.

   • Gdy poczujesz opór, możesz dodatkowo pół obrotu dokręcić, jeśli wymaga tego stabilność.

6. Podłączenie drugiej strony

   • Jeśli zawór ma pozostać w linii, podłącz drugi przewód (lub element) do gwintu wewnętrznego.

   • Również zastosuj uszczelnienie gwintu i wkręcaj z umiarem.

7. Sprawdzenie kierunku przepływu

   • Czasem na korpusie znajdują się strzałki wskazujące zalecany kierunek przepływu (dotyczy to zwłaszcza zaworów dławiąco-zwrotnych, ale i w prostych dławiących można mieć oznaczenia).

   • Upewnij się, że zamontowano go odpowiednio do potrzeb aplikacji – w innym wypadku dławienie może działać odwrotnie niż planowano.

8. Pierwsze uruchomienie i test

   • Podnieś ciśnienie w instalacji stopniowo, słuchając, czy nie ma wycieków powietrza w okolicach gwintów.

   • Użyj płynu do wykrywania nieszczelności (lub wody z mydłem), nanosząc go delikatnie wokół połączeń. Pęcherzyki powietrza zdradzą ewentualne nieszczelności.

   • W razie nieszczelności spuść ciśnienie, popraw uszczelnienie.

9. Regulacja śrubokrętem

   • Gdy instalacja jest pod ciśnieniem, wprowadź śrubokręt w nacięcie na szczycie zaworu.

   • Obrót w prawo (zgodnie z ruchem wskazówek zegara) zwykle zwiększa dławienie (zmniejsza przepływ). Obrót w lewo – zmniejsza dławienie (zwiększa przepływ).

   • Drobne korekty pozwalają ustalić optymalną prędkość pracy siłownika lub przepływ powietrza zgodnie z wymogami procesu.

10. Blokada ustawień

• Niektóre modele mają możliwość założenia nakrętki kontrującej lub innego blokera na śrubę, co uniemożliwia przypadkowe rozregulowanie.

• Jeśli Twój zawór nie ma takiego rozwiązania, a kluczowe jest zabezpieczenie, możesz użyć lakieru zabezpieczającego (tzw. plombującego).

11. Kontrola w czasie pracy

• Po kilku cyklach (uruchomieniach) sprawdź, czy zawór nie poluzował się wskutek drgań maszyn.

• Upewnij się, że dławienie pozostaje stabilne i nie ma oznak nieszczelności.

• W razie potrzeby dokonaj drobnej korekty śrubokrętem.

12. Konserwacja

• Zawory dławiące z reguły nie wymagają częstej konserwacji. Wystarczy cyklicznie (np. raz w roku) sprawdzać stan gwintów i szczelność.

• Jeśli zauważysz spadek wydajności czy trudności w regulacji, możliwe, że zanieczyszczenia zgromadziły się w okolicy iglicy. Przy niskim ciśnieniu można delikatnie przeczyścić lub przepłukać zawór (po wykręceniu go z instalacji).

• Poważniejsze uszkodzenia (pęknięcie korpusu, wytarcie gniazda) najczęściej skutkują koniecznością wymiany całego zaworu.

13. Rekonfiguracja i demontaż

• Jeśli potrzeba przeprojektować instalację, wystarczy odciąć powietrze, spuścić ciśnienie i odkręcić zawór, stosując klucz płaski na korpusie.

• Pamiętaj o ponownym założeniu taśmy teflonowej czy pasty na gwint, zanim zamontujesz zawór w innym miejscu.

14. Zachowanie bezpieczeństwa

• Zawsze odłączaj zasilanie powietrzem przed jakimikolwiek pracami montażowymi i serwisowymi, ponieważ niekontrolowany wybuch powietrza może być niebezpieczny.

• Noszenie okularów ochronnych jest wskazane, zwłaszcza podczas pierwszego uruchamiania po montażu.

15. Najczęstsze błędy

• Zbyt mocne dokręcenie: może spowodować pęknięcie mosiądzu lub zniszczenie gwintu.

• Brak taśmy uszczelniającej: niemal na pewno wywoła nieszczelność przy wyższych ciśnieniach.

• Złe wybranie kierunku przepływu: w niektórych modelach uniemożliwi prawidłową pracę dławienia.

• Brak filtracji powietrza: drobinki zanieczyszczeń mogą uszkodzić iglicę i zablokować ruch regulacyjny.

16. Sprawdzenie kompatybilności materiałowej

• Jeśli aplikacja jest nietypowa (np. kontakt z parami chemicznymi), upewnij się, że mosiądz niklowany i uszczelnienia NBR wytrzymają te warunki.

• Standardowe warunki przemysłowe nie stanowią jednak zagrożenia dla typowego zaworu mosiężnego.

17. Montaż w układach z wibracjami

• Jeśli maszyna wywołuje silne drgania, warto zamontować dodatkowy uchwyt stabilizujący rury i zawór, tak by korpus nie był narażony na ciągłe wstrząsy.

18. Procedury awaryjne

• W razie wykrycia nieszczelności lub niewłaściwej pracy zaworu, od razu odetnij zasilanie powietrzem, zdiagnozuj przyczynę i wymień uszkodzone komponenty, aby uniknąć eskalacji problemu.

19. Instruktaż operatorów

• Osoby obsługujące maszynę powinny wiedzieć, że zawór reguluje się wyłącznie śrubokrętem i nie wolno próbować manipulować innymi narzędziami czy łapać korpusu w niewłaściwy sposób.

20. Stosowanie się do zaleceń producenta

• Każdy produkt CPP PREMA może mieć drobne różnice w budowie. Zawsze warto zapoznać się z oryginalną kartą katalogową.

• Przestrzeganie wytycznych dotyczących ciśnienia, temperatury i konserwacji przekłada się na wieloletnią, bezawaryjną eksploatację.

1. Czym różni się zawór dławiący regulowany śrubokrętem od zaworu z pokrętłem?
    Podstawowa różnica tkwi w sposobie regulacji. Zamiast widocznego pokrętła masz nacięcie, do którego używasz śrubokręta. Dzięki temu zawór jest zabezpieczony przed przypadkowym przestawieniem i często łatwiej go zastosować w miejscach, gdzie pokrętło mogłoby się nie zmieścić.

2.  Czy zawór dławiący G1/8, G1/4 i G3/8 działa tak samo, tylko różni się wielkością gwintów?
    Tak. Wszystkie bazują na tej samej zasadzie dławienia przepływu powietrza. Różnią się głównie maksymalnym przepływem, jaki można uzyskać (zależnym od średnicy przyłącza) i rozmiarem korpusu.

3.  Czy mogę zamontować zawór odwrotnie niż wskazuje ewentualna strzałka?
    Zwykle nie jest to zalecane, jeśli celem jest dławienie w konkretnym kierunku. Niektóre zawory mogą być dwukierunkowe, ale warto sprawdzić dokumentację. Jeśli producent przewidział wyraźny kierunek dławienia, należy się do niego dostosować.

4.  Dlaczego kątowe gniazdo jest lepsze niż proste?
    Konstrukcja kątowa pozwala zamontować zawór w ciasnych miejscach i zmienić kierunek przepływu pod kątem 90°. Dzięki temu organizacja przewodów bywa łatwiejsza, a obsługa bardziej ergonomiczna.

5.  Czy regulacja śrubokrętem może powodować zużycie?
    Jeśli używasz odpowiedniego śrubokręta i nie stosujesz zbyt dużej siły, zużycie jest minimalne. Wysokiej jakości materiały w głowicy regulacyjnej gwarantują trwałość. Należy unikać używania źle dopasowanych narzędzi, które mogłyby zniszczyć nacięcie.

6.  Jakie ciśnienie robocze jest dopuszczalne?
    Zazwyczaj do 10 bar. Większość aplikacji przemysłowych nie przekracza tej granicy, więc zawory są wystarczające. Jeśli potrzebujesz pracy przy wyższych ciśnieniach, sprawdź ofertę zaworów do większych obciążeń.

7.  Czy zawór dławiący może pełnić funkcję odcinającą?
    Nie jest to jego główne przeznaczenie. Zawór dławiący służy do ograniczania przepływu, ale nie zapewnia stuprocentowego zamknięcia jak typowy zawór kulowy czy odcinający.

8.  Jak dbać o filtrację powietrza, by zawór służył dłużej?
    Zaleca się stosowanie filtrów o dokładności do 40 µm na wejściu instalacji. Dzięki temu iglica i gniazdo dławienia nie zostaną zanieczyszczone drobnym pyłem, co mogłoby prowadzić do przecieków lub zablokowania.

9.  Co zrobić, gdy zawór zacznie przeciekać?
    Najczęściej przyczyną jest nieszczelność gwintu (za słabo dokręcony lub brak dobrego uszczelnienia). Sprawdź też, czy uszczelki wewnątrz nie uległy uszkodzeniu. W przypadku widocznych uszkodzeń korpusu lub iglicy wymiana zaworu może być konieczna.

10.  Jak ustawić optymalny poziom dławienia?
     Najlepiej zacząć od minimalnego przepływu (zawór maksymalnie przykręcony) i stopniowo odkręcać. Jednocześnie obserwuj pracę siłownika lub wskaźniki przepływu, by uzyskać żądane parametry.

11.  Czy regulacja śrubokrętem jest bezpieczna przy pracy w strefach o dużej liczbie operatorów?
     Tak. Właśnie w takich miejscach wybiera się wersję śrubokrętową, ponieważ przypadkowa osoba nie przestawi zaworu bez narzędzia, co zwiększa bezpieczeństwo i stabilność ustawień.

12.  Czy mogę użyć tych zaworów do cieczy?
     Z reguły są przeznaczone do sprężonego powietrza. Zastosowanie w instalacjach cieczowych może prowadzić do problemów z uszczelkami. Zaleca się skonsultować z producentem i sprawdzić kompatybilność materiałów.

13.  Gdzie umieścić zawór dławiący w układzie z siłownikiem – na wlocie czy wylocie powietrza?
     Istnieją dwa podejścia: dławienie zasilania (wlotu) lub dławienie wylotu. Częściej zaleca się dławienie wylotu, zapewniając bardziej precyzyjną regulację prędkości i mniejsze ryzyko drgań siłownika. Ostateczny wybór zależy jednak od wymagań aplikacji.

14.  Czy można zamontować zawór w pozycji pionowej i „do góry nogami”?
     Zazwyczaj tak. Pozycja nie wpływa znacząco na działanie, choć wygodniej jest, by dostęp do śrubokręta był u góry lub z boku.

15.  Jak często przeprowadzać przeglądy?
     Zaleca się raz w roku lub według harmonogramu konserwacji zakładu. W trakcie takiego przeglądu sprawdza się szczelność i stan zewnętrzny zaworu.

16.  Czy w niskich temperaturach (np. -5°C) zawór nadal działa?
     Teoretycznie minimalna zalecana temperatura wynosi około 0°C, ale praktyka pokazuje, że zawór często działa także przy ujemnych temperaturach. Trzeba jednak uważać na zamarzającą wilgoć w sprężonym powietrzu, która może uszkodzić uszczelnienia.

17.  Zauważyłem, że przy regulacji zawór ma pewne „martwe pole”. Czy to normalne?
     Tak, w niektórych konstrukcjach po lekkim przekręceniu śrubokręta efekt może być minimalny. Zależy to od kąta gwintu i geometrii iglicy. Zaleca się małe, precyzyjne korekty, by uzyskać płynne dławienie.

18.  Czy zawór powinien być przed siłownikiem czy tuż przy nim?
     Najlepiej montować zawór dławiący możliwie blisko siłownika, aby zminimalizować objętość martwą w wężu, co przekłada się na bardziej precyzyjne sterowanie przepływem.

19.  Co oznacza określenie „regulacja jednostronna”?
     Dla wielu zaworów dławiących przepływ jest dławiony w jednym kierunku, a w drugim (powrotnym) jest wolny (lub minimalnie ograniczony). Jeśli potrzebujesz symetrycznej regulacji w obu kierunkach, sprawdź specyfikację lub wybierz modele dwustronne.

20.  Czy można samemu wymienić iglicę lub uszczelki, czy lepiej kupić nowy zawór?
     Zazwyczaj serwisy zalecają wymianę całego zaworu, bo koszt uszczelek i robocizny może być porównywalny z nowym elementem. Jeśli jednak producent przewiduje zestawy naprawcze i masz odpowiednią wiedzę, możesz spróbować samodzielnej wymiany.
