Zawory dławiąco - zwrotne kątowe wtykowe z gwint zewnętrznym, regulacja śrubokrętem typ 80.5081

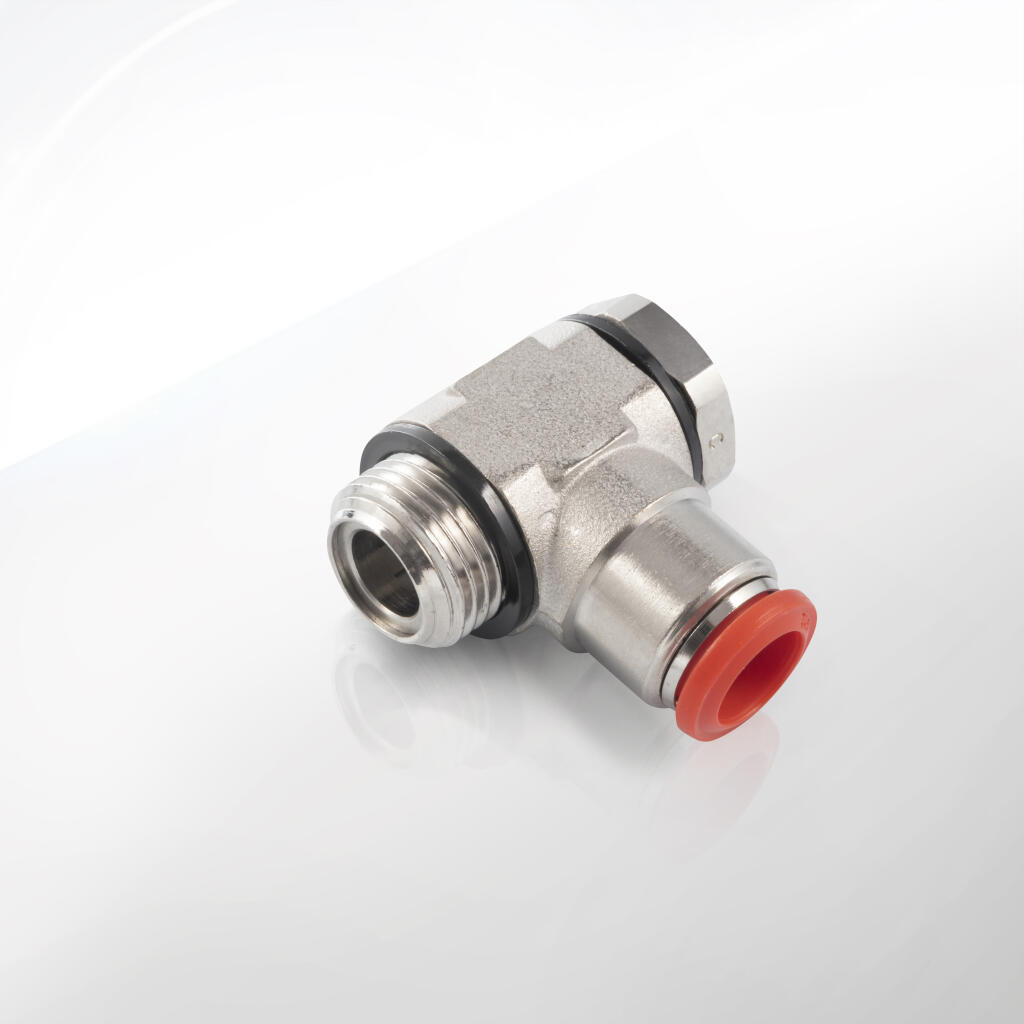

Zawory dławiąco – zwrotne kątowe skręcane z gwintem zewnętrznym, regulacja śrubokrętem. Są to elementy, które jednocześnie umożliwiają precyzyjną kontrolę przepływu powietrza (dławienie) i pozwalają na swobodny powrót medium (funkcja zwrotna).

W skład tej serii wchodzą różne warianty produktu, dostosowane do najczęściej spotykanych średnic węży, gwintów oraz potrzeb instalacyjnych:

• Zawór dławiąco-zwrotny skręcany M5 na wąż fi 6x4 mm z regulacją śrubokrętem, mosiądz niklowany

• Zawór dławiąco-zwrotny skręcany G1/8 na wąż fi 6x4 mm z regulacją śrubokrętem, mosiądz niklowany

• Zawór dławiąco-zwrotny skręcany G1/4 na wąż fi 6x4 mm z regulacją śrubokrętem, mosiądz niklowany

• Zawór dławiąco-zwrotny skręcany G1/8 na wąż fi 8x6 mm z regulacją śrubokrętem, mosiądz niklowany

• Zawór dławiąco-zwrotny skręcany G1/4 na wąż fi 8x6 mm z regulacją śrubokrętem, mosiądz niklowany

• Zawór dławiąco-zwrotny skręcany G1/4 na wąż fi 10x8 mm z regulacją śrubokrętem, mosiądz niklowany

• Zawór dławiąco-zwrotny skręcany G3/8 na wąż fi 10x8 mm z regulacją śrubokrętem, mosiądz niklowany

• Zawór dławiąco-zwrotny skręcany G3/8 na wąż fi 8x6 mm z regulacją śrubokrętem, mosiądz niklowany

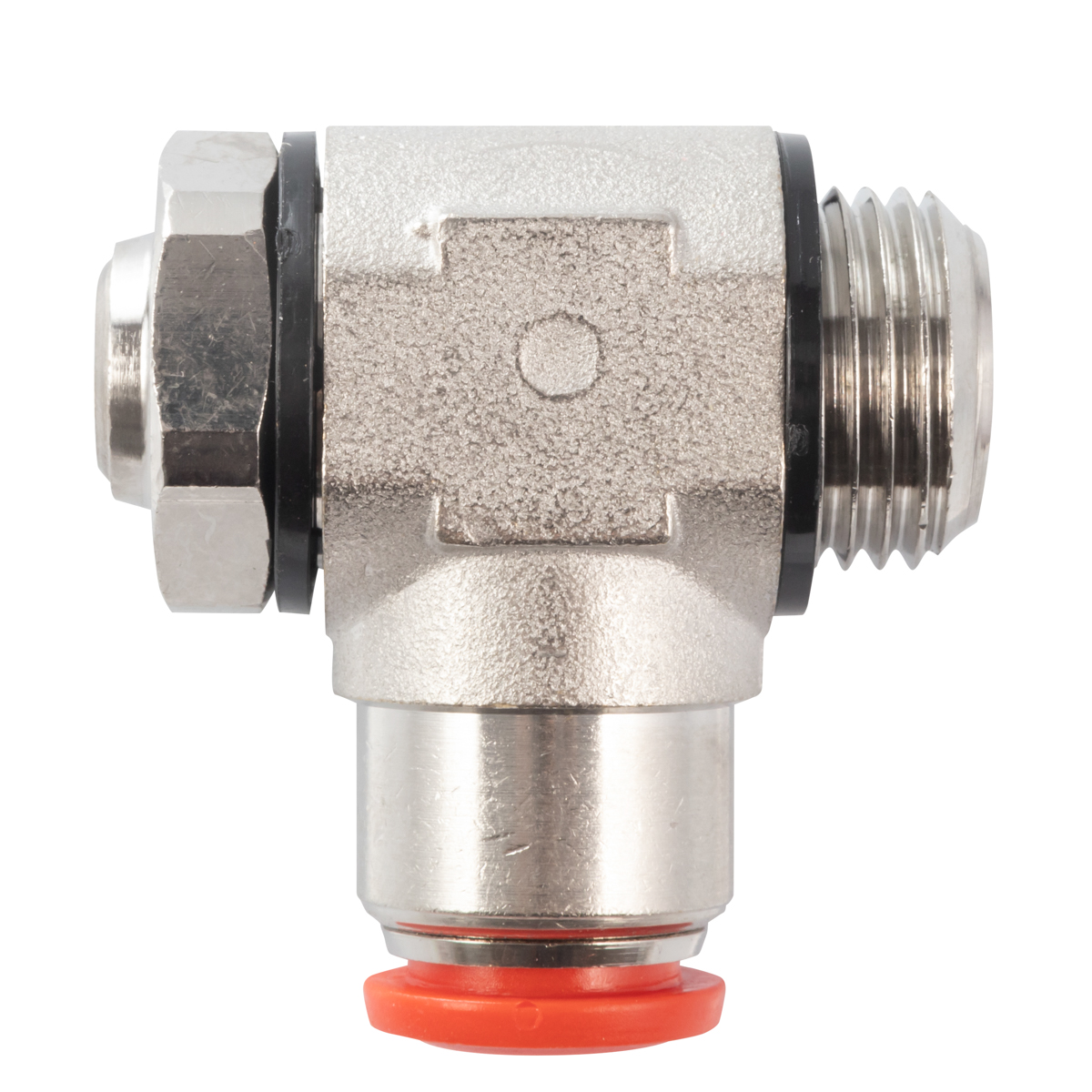

Te zawory charakteryzują się kątową konstrukcją (najczęściej 90-stopniową), co przekłada się na możliwość zastosowania w miejscach o ograniczonej przestrzeni i w mocno rozbudowanych układach pneumatycznych. Gwint zewnętrzny (M5, G1/8, G1/4 czy G3/8) pozwala na łatwy i szybki montaż w siłownikach bądź innych komponentach instalacji. Dodatkowo, wersja „skręcana” umożliwia solidne połączenie węża (fi 6x4, 8x6, 10x8) z zaworem, gwarantując szczelność oraz stabilność nawet przy wibracjach czy zmiennych warunkach ciśnienia.

Kluczową cechą jest regulacja śrubokrętem. Zamiast pokrętła, w górnej części zaworu znajduje się gniazdo na śrubokręt (płaski lub krzyżakowy – w zależności od modelu), co uniemożliwia przypadkowe przestawienie dławienia. Takie rozwiązanie sprawdza się w aplikacjach, gdzie priorytetem jest zabezpieczenie ustawień przed niepożądaną zmianą (np. w halach produkcyjnych z wieloma operatorami czy w urządzeniach wymagających stabilnej, długoterminowej pracy).

Materiały użyte w produkcji to głównie mosiądz niklowany (korpus) oraz uszczelnienia z NBR, co zapewnia dużą odporność na korozję, wytrzymałość mechaniczną i dobre własności uszczelniające w środowisku sprężonego powietrza (o ciśnieniu do 10 bar). Kątowa konstrukcja korpusu minimalizuje konieczność dodatkowych kształtek (np. kolanek), natomiast funkcja dławiąco-zwrotna pozwala na sterowanie przepływem tylko w jednym kierunku (z możliwością dławienia), przy zachowaniu swobodnego przepływu w kierunku przeciwnym.

Dodatkową zaletą jest kompaktowy rozmiar i prostota obsługi. Nawet w rozległych instalacjach pneumatycznych można łatwo zlokalizować i wyregulować zawór za pomocą zwykłego śrubokręta. Raz ustawione parametry dławienia pozostają stabilne, co eliminuje konieczność częstej korekty i pozwala lepiej planować konserwację czy zmiany w linii produkcyjnej.

W oparciu o te zalety, zawory dławiąco-zwrotne kątowe mosiężne z gwintem zewnętrznym i regulacją śrubokrętem znajdują szerokie zastosowanie w automatyce przemysłowej, branży motoryzacyjnej, spożywczej, farmaceutycznej oraz wielu innych dziedzinach, gdzie istotna jest precyzyjna kontrola przepływu powietrza i wydajność pracy siłowników.

1. Automatyka przemysłowa i linie montażowe
   W typowych fabrykach wykorzystuje się dużą liczbę siłowników pneumatycznych do przenoszenia, dociskania czy montowania elementów. Zawory dławiąco-zwrotne kątowe mosiężne zapewniają optymalną regulację prędkości siłownika w jednym kierunku oraz szybki ruch powrotny w drugim. Regulacja śrubokrętem chroni parametry nastaw przed przypadkową modyfikacją przez pracowników.

2. Maszyny pakujące i branża spożywcza
   Przy pakowaniu delikatnych towarów kluczowa jest płynność i powtarzalność ruchu mechanizmów. Dobre dławienie w jednym kierunku zapobiega gwałtownym zatrzymaniom, minimalizując ryzyko uszkodzenia produktów. Mosiądz niklowany jest odporny na wilgoć i łatwy w czyszczeniu, a śrubokrętowy sposób regulacji uniemożliwia nieplanowane zmiany nastaw np. podczas mycia urządzeń.

3. Branża motoryzacyjna
   W montażu podzespołów samochodowych szybkość i precyzja mają ogromne znaczenie. Zawory dławiąco-zwrotne kątowe, zamontowane blisko siłowników, pozwalają ustawić optymalny czas wysuwu mechanicznego ramienia. Zapewnia to płynność procesu, a jednocześnie – dzięki zwrotnemu przepływowi – umożliwia szybkie cofnięcie elementu, zwiększając wydajność linii.

4. Systemy bezpieczeństwa i kontrole jakości
   W układach wymagających „miękkiego lądowania” siłownika, aby uniknąć uszkodzeń przy końcowej fazie ruchu, zawory dławiące chronią części maszyn i operatorów przed nagłymi uderzeniami. Funkcja zwrotna pozwala wrócić elementowi do pozycji wyjściowej w krótszym czasie. Zastosowanie gniazda śrubokręta zamiast pokrętła zwiększa pewność utrzymania ustawionych parametrów.

5. Zastosowania mobilne i pojazdy specjalistyczne
   W pojazdach stosujących pneumatykę (np. wózki widłowe, maszyny rolnicze), kątowa konstrukcja zaworu ułatwia prowadzenie węży i redukuje potrzebę stosowania dodatkowych kolanek. Dodatkowo, śrubokrętowa regulacja zabezpiecza ustawienia w warunkach wstrząsów i wibracji podczas jazdy.

6. Przemysł chemiczny i farmaceutyczny
   Dzięki korpusowi z mosiądzu niklowanego, zawory dławiąco-zwrotne są wystarczająco odporne na typowe środowiska przemysłowe (oczywiście po wcześniejszej weryfikacji zgodności materiałów). Regulacja śrubokrętem pozwala operatorom ustawić raz optymalne parametry i chronić je przed przypadkowym przestawieniem.

7. Branża edukacyjna i laboratoria
   W laboratoriach, gdzie liczy się stabilność ustawień, zawory dławiąco-zwrotne z śrubokrętem są doskonałym wyborem. Ich funkcja pozwala obserwować i badać wpływ dławienia w jedną stronę i swobodnego przepływu w drugą stronę. Kątowy montaż oraz niewielkie rozmiary ułatwiają organizację aparatury.

8. Urządzenia prototypowe i projekty specjalne
   Zawory te znajdują zastosowanie w urządzeniach, gdzie siłowniki wykonują precyzyjne ruchy, np. w maszynach testujących czy prototypach robotów. Fakt, że występuje dużo wariantów średnic węży i gwintów, pozwala na elastyczne dopasowanie do wymagań projektu.

9. Warsztaty remontowe i serwis
   Przy naprawie lub modernizacji maszyn pneumatycznych, potrzebne są często kompaktowe, solidne i trwałe zawory. Wersja kątowa niweluje dodatkowe złączki i przyspiesza pracę, a śrubokrętowe ustawianie chroni przed przypadkowym przestawieniem, które mogłoby zaburzyć działanie serwisowanego układu.

10. Specjalistyczne linie montażu elektroniki
    Delikatne układy elektroniczne wymagają płynnego docisku i uniknięcia gwałtownych ruchów, które mogą uszkodzić komponenty. Zawory dławiąco-zwrotne w takiej sytuacji pozwalają precyzyjnie kontrolować siłownik, co jest kluczowe dla jakości produkcji.

1. Zakres ciśnienia

   • Maksymalne ciśnienie: zwykle do 10 bar. W większości standardowych aplikacji przemysłowych (6–8 bar) zawory te pracują idealnie.

   • Minimalne ciśnienie otwarcia funkcji zwrotnej może wahać się w granicach 0,15–1,5 bar, pozwalając na pracę w niskociśnieniowych systemach.

2. Temperatura pracy

   • Typowy zakres: od 0°C do +60°C (choć czasem dopuszcza się do +80°C przy odpowiednich uszczelnieniach). Poniżej 0°C uszczelki mogą tracić elastyczność, a powyżej 60–80°C istnieje ryzyko degradacji materiałów.

3. Gwinty zewnętrzne

   • Dostępne w różnych rozmiarach: M5, G1/8, G1/4, G3/8. Każdy typ gwintu odpowiada powszechnym standardom w pneumatyce przemysłowej i siłownikach.

   • Gwint jest precyzyjnie nacinany, a najczęściej powleczony warstwą niklu, co ułatwia wkręcanie i zabezpiecza przed korozją.

4. Kątowy korpus

   • Zmieniony kierunek przepływu (90°) ogranicza potrzebę stosowania dodatkowych kolanek lub kształtek. Konstrukcja zapewnia płynny przepływ powietrza, minimalizując spadki ciśnienia.

5. Funkcja dławiąco-zwrotna

   • Dławienie w jednym kierunku: element iglicy zablokowany śrubokrętem umożliwia ograniczenie przepływu i precyzyjną regulację prędkości wysuwu siłownika.

   • Swobodny przepływ w kierunku przeciwnym (zwrotna praca zaworu): pozwala na szybki powrót lub cofnięcie siłownika, skracając cały cykl pracy.

6. Regulacja śrubokrętem

   • Brak wystającego pokrętła minimalizuje ryzyko przypadkowego przestawienia.

   • Specjalne gniazdo (płaskie lub krzyżakowe) przystosowane do typowych śrubokrętów. Przyda się wszędzie tam, gdzie ważna jest stabilność nastaw i ograniczony dostęp do manipulacji.

7. Średnice węży

   • Dla fi 6x4, 8x6, 10x8 mm, czyli najpopularniejszych rozmiarów używanych w przemyśle. Te średnice odpowiadają wymaganiom różnych przepływów i ciśnień roboczych, dając użytkownikowi elastyczny wybór.

8. Materiały konstrukcyjne

   • Korpus z mosiądzu niklowanego: bardzo dobra odporność na korozję, optymalna wytrzymałość mechaniczna, łatwość utrzymania czystości.

   • Uszczelnienia NBR: wytrzymują kontakt z olejem i filtrami mgły olejowej w sprężonym powietrzu, pracując w typowym zakresie temperatur.

9. Pozycja montażu

   • Możliwa dowolna (pionowa lub pozioma), jednak zawsze należy przestrzegać oznaczeń kierunku przepływu, by uzyskać funkcję dławienia we właściwym kierunku i przepływ zwrotny w drugim.

10. Zakres przepływów

• Producenci często podają charakterystyki przepływu (l/min) w zależności od ciśnienia i stopnia otwarcia iglicy. Umożliwia to szybkie dostosowanie parametrów do wymaganego tempa pracy siłownika.

11. Warunki środowiskowe

• Przeznaczone głównie do powietrza suchego, przefiltrowanego (z cząstkami do 40 μm). Wilgotne środowisko nie stanowi problemu, o ile nie przekracza dopuszczalnego zakresu temperatur.

• Nie zaleca się kontaktu z silnie agresywnymi substancjami chemicznymi bez konsultacji z producentem.

12. Szczelność połączeń

• Zaleca się stosowanie taśmy PTFE lub pasty uszczelniającej na gwintach. Dobrze dopasowana tuleja zaciskowa węża zapewnia szczelne połączenie bez dodatkowych opasek czy złączy.

13. Łatwość konserwacji

• Zawory nie wymagają częstej konserwacji. Przy regularnym przeglądzie sprawdza się jedynie szczelność i swobodę ruchu iglicy, a w razie konieczności usuwa zanieczyszczenia nagromadzone wewnątrz.

14. Bezpieczeństwo

• Dławienie siłownika w jednym kierunku pozwala unikać gwałtownych uderzeń mechanizmów, wpływając na bezpieczeństwo operatorów i podzespołów.

15. Cykle pracy

• Przy zachowaniu właściwego ciśnienia i filtracji powietrza, zawory mogą bezawaryjnie pracować przez wiele tysięcy cykli – w większości wypadków znacznie przewyższających zapotrzebowanie linii produkcyjnych.

16. Oznaczenia producenta

• Na korpusie często umieszczane są nazwa modelu, kierunek przepływu, gwint i informacja o średnicy węża. Ułatwia to identyfikację w rozbudowanych instalacjach.

17. Kompatybilność z olejami i smarami

• NBR (nitryl) dobrze znosi styczność z olejami stosowanymi w pneumatyce. Warstwa niklu dodatkowo chroni mosiądz przed negatywnym wpływem mgły olejowej.

18. Rodzaje śrubokrętów

• Zwykle szczelina jest płaska (lub krzyżakowa), co wystarcza do szybkiej regulacji. W zakładach o wysokich standardach BHP często klucz dynamometryczny nie jest konieczny, bo lekkie korekty i tak wprowadza się manualnie.

19. Różnice między wariantami

• Główną różnicą jest rozmiar gwintu, średnica węża oraz przepływ nominalny. Funkcja i konstrukcja zaworu (dławiąco-zwrotna, kątowa, mosiądz niklowany) pozostaje zbliżona we wszystkich opisanych modelach.

Trwałość i skuteczność zaworów dławiąco-zwrotnych kątowych (regulowanych śrubokrętem) opiera się na przemyślanej konstrukcji i użyciu wysokiej jakości materiałów:

1. Mosiądz niklowany (korpus)

   • Wysoka odporność na korozję: Mosiądz (stop miedzi i cynku) w połączeniu z powłoką niklową znosi standardowe warunki przemysłowe, w tym obecność wilgoci czy mgły olejowej.

   • Trwałość mechaniczna: Zapewnia odporność na uderzenia oraz drgania, co jest ważne w aplikacjach z siłownikami pracującymi setki tysięcy cykli.

2. Iglica i element zwrotny

   • Stal węglowa lub mosiądz (pokrycie cynkiem lub niklem): zachowanie twardości i odporności na ścieranie.

   • Stal sprężynowa w module zwrotnym: gwarantuje pewny docisk elementu blokującego w jednym kierunku przepływu.

3. Uszczelki NBR

   • Nitryl charakteryzuje się dużą odpornością na oleje stosowane w pneumatyce, co przekłada się na skuteczne uszczelnianie i długą żywotność.

   • Standardowy zakres temperatur pracy (0°C – +60°C) jest wystarczający do większości zastosowań.

4. Regulacja śrubokrętem

   • Zewnętrzny element regulacyjny wykonany z metalu lub wytrzymałego tworzywa, w którym znajduje się gniazdo na śrubokręt.

   • Konstrukcja zapewnia, że drobinki pyłu lub zanieczyszczeń nie dostaną się łatwo do mechanizmu iglicy.

5. Gwint zewnętrzny

   • Gwinty M5, G1/8, G1/4 i G3/8 są frezowane z wysoką precyzją. Powłoka niklowa chroni je przed starzeniem i zapiekaniem (szczególnie w środowisku wilgotnym lub zaolejonym).

6. Korpus kątowy

   • Kanały przepływowe wyprofilowane są tak, by ograniczać spadki ciśnienia i umożliwić płynne przejście powietrza w kącie 90°.

   • Skręcana nakrętka u wlotu na wąż fi 6x4, 8x6 czy 10x8 sprawia, że przewód jest trwale i szczelnie dociśnięty.

7. Powłoka niklowa

   • Chroni korpus przed utlenianiem i drobnymi uszkodzeniami mechanicznymi.

   • Nadaje zaworowi estetyczny i profesjonalny wygląd, co może być ważne w urządzeniach prezentowanych klientom lub w branżach higienicznych (spożywcza, farmaceutyczna).

8. Bezpieczeństwo użytkowania

   • Wykorzystanie solidnych metali i tworzyw do produkcji kluczowych podzespołów (iglica, gniazdo, korpus) zapewnia, że ryzyko awarii czy rozszczelnienia w normalnym reżimie pracy jest minimalne.

9. Kompatybilność materiałowa

   • Mosiądz niklowany + NBR to uniwersalny zestaw stosowany w pneumatyce. Większość olejów smarowych nie degraduje ich, a kontakt z wodą (np. czyszczenie maszyn) nie jest problematyczny w typowych warunkach.

10. Praca w warunkach typowych i umiarkowanych

• Zawory nie są przeznaczone do skrajnych temperatur (powyżej +80°C) ani do pracy z substancjami silnie korozyjnymi. Należy wtedy skonsultować się z dostawcą.

11. Proces produkcyjny

• Zawory produkowane są przez obróbkę skrawaniem korpusu mosiężnego, galwaniczne pokrycie niklem, montaż iglicy oraz sprężyny zwrotnej. W końcowym etapie dokłada się element śrubokręta i nakrętkę do węża, a całość przechodzi testy szczelności.

12. Kwestie ekologiczne

• Mosiądz i nikiel mogą być poddane procesowi recyklingu. Sam proces galwanizacji jest kontrolowany przez normy proekologiczne, minimalizując wpływ na środowisko.

13. Wykończenie detali

• Starannie wygładzone i oczyszczone wewnętrzne powierzchnie przepływu redukują turbulencje oraz potencjalne odkładanie się osadów.

• Gładka warstwa niklu wspomaga szybkie czyszczenie i dezynfekcję np. w branży spożywczej.

14. Odporność na drgania

• Z racji swojej masy i stabilności mechanicznej, zawory z mosiądzu niklowanego dobrze radzą sobie w środowiskach wibracyjnych. Połączenie gwintowe i nakrętka węża utrzymują szczelność nawet przy wstrząsach.

15. Łatwość identyfikacji

• Najczęściej na korpusie można znaleźć oznaczenia producenta, kierunek przepływu (ważne przy dławiąco-zwrotnych) oraz wielkość gwintu. To ułatwia wymianę bądź kontrolę podczas serwisu.

16. Zalety wynikające z wyboru mosiądzu

• Mosiądz jest łatwy w obróbce, co pozwala osiągnąć wysoką precyzję wymiarową kluczowych elementów, zwłaszcza wąskich kanałów przepływu i gwintów.

• Nie iskry przy uderzeniach, co w pewnych środowiskach przemysłowych zwiększa bezpieczeństwo pożarowe.

17. Stabilność iglicy i sprężyny

• Element regulacyjny (iglica) i sprężyna zwrotna (odpowiedzialna za odcinanie przepływu w odwrotnym kierunku) mają wytrzymać wielokrotne cykle pracy bez ubytku jakości dławienia.

18. Konsekwencje niewłaściwego doboru materiałów

• W nieodpowiednim środowisku (silne kwasy, wysoka temperatura) mosiądz może podlegać odcynkowaniu lub pękaniu. Dlatego zawsze warto sprawdzić warunki pracy.

19. Kontrola jakości

• Zawory są testowane na szczelność i zgodność wymiarową, by użytkownik otrzymał gotowy, niezawodny element do natychmiastowego montażu w instalacji pneumatycznej.

1. Przygotowanie układu

   • Odłącz źródło sprężonego powietrza i upewnij się, że w przewodach nie ma ciśnienia.

   • Oczyść miejsce montażu z pyłu, olejów i innych zanieczyszczeń. Sprawdź, czy gwinty w siłowniku (lub innym podzespole) są w dobrym stanie.

2. Dopasowanie gwintu i węża

   • Upewnij się, że gwint zaworu (M5, G1/8, G1/4, G3/8) pasuje do gniazda w urządzeniu.

   • Dobierz właściwą średnicę węża (fi 6x4, 8x6, 10x8). Przycięcie końca węża pod kątem prostym zwiększa szczelność połączenia.

3. Uszczelnianie gwintów

   • Zastosuj taśmę teflonową (PTFE) lub pastę uszczelniającą, nakładając ją na gwint zgodnie z kierunkiem wkręcania.

   • Uważaj, by nie zanieczyścić wnętrza zaworu skrawkami taśmy.

4. Wkręcanie do urządzenia

   • Najpierw wkręć zawór dławiąco-zwrotny ręcznie, aby uniknąć uszkodzeń gwintu, a potem dokręć kluczem płaskim z wyczuciem. Nie należy przekraczać momentu, który mógłby zdeformować mosiądz lub uszkodzić uszczelnienia.

5. Mocowanie węża

   • Wsuń wąż do wejścia zaworu i przykręć nakrętkę skręcaną, o ile model tego wymaga. Dociśnij do momentu wyczucia oporu, upewniając się, że nie zgnieciesz ścianki węża.

   • Sprawdź, czy wąż został zamocowany prosto i szczelnie.

6. Właściwy kierunek przepływu

   • Zawór dławiąco-zwrotny dławienie ma w jednym kierunku, a zwrot w drugim. Upewnij się, że strzałka na korpusie (jeżeli jest) lub oznaczenia kierunku są zgodne z założeniem projektowym.

7. Pierwsze testy

   • Podłącz zasilanie sprężonym powietrzem i powoli podnieś ciśnienie.

   • Sprawdź, czy nie ma nieszczelności lub słyszalnych wycieków. W razie potrzeby odłącz powietrze, popraw uszczelnienie lub dokręć elementy.

8. Regulacja śrubokrętem

   • Obrót śruby w prawo (zgodnie z ruchem wskazówek zegara) zazwyczaj zwiększa dławienie (zmniejsza przepływ). Odwrotny kierunek obracania – zmniejsza dławienie, pozwalając na wyższy przepływ.

   • Ustawienie optymalne znajdziesz metodą obserwacji pracy siłownika. Rób drobne korekty, aby uniknąć nagłego szarpnięcia czy zablokowania.

9. Blokada ustawień (jeśli dostępna)

   • Niektóre modele mają nakrętkę kontrującą. Zaciśnij ją po ustaleniu finalnych parametrów, by zabezpieczyć przed przypadkowym przestawieniem.

10. Próba ruchu siłownika

• Wykonaj kilka cykli pracy, obserwując prędkość wysuwu (dławienie) i szybkość powrotu (zwrotność). Upewnij się, że wszystko przebiega płynnie.

• Sprawdź, czy ciśnienie lub przepływ w innych częściach systemu nie są zakłócone.

11. Pozycja pracy

• Zawór może być zamontowany pionowo lub poziomo. Pamiętaj jednak, aby zapewnić wygodny dostęp do gniazda śrubokręta, jeżeli planujesz okresowe korekty.

12. Konserwacja

• W typowych zastosowaniach wystarczy okresowa (np. co 6–12 miesięcy) kontrola szczelności, czystości i ewentualne usunięcie drobnych zabrudzeń z okolic iglicy.

• W razie pojawienia się wycieków lub problemów z dławieniem, należy skontrolować stan uszczelnień i wyczyścić wnętrze zaworu.

13. Bezpieczeństwo

• Należy zawsze odłączać zasilanie sprężonym powietrzem i spuścić ciśnienie przed demontażem lub regulacją zaworu.

• Stosuj okulary ochronne, by uniknąć kontaktu oczu z ewentualnymi cząstkami wyrzucanymi przez sprężone powietrze.

14. Typowe błędy montażowe

• Zbyt mocne dokręcenie: może spowodować pęknięcie gwintu w korpusie.

• Brak uszczelki/taśmy: prowadzi do wycieku i spadku wydajności całego układu.

• Nieprawidłowy kierunek montażu: uniemożliwia poprawne działanie funkcji dławiącej i zwrotnej.

15. Wymiana i serwis

• Gdy uszczelnienia ulegną naturalnemu zużyciu, można wymienić cały zawór. Dzięki standaryzowanym rozmiarom gwintów i węży, wymiana jest szybka, co minimalizuje przestój maszyn.

16. Zapewnienie filtracji

• Warto zainstalować odpowiedni filtr (40 µm) na wejściu układu, by zapobiec przedostawaniu się zanieczyszczeń do wnętrza zaworu, co mogłoby utrudniać ruch iglicy.

17. Drobne korekty podczas pracy

• Można regulować zawór nawet przy częściowym ciśnieniu, ale wskazana jest ostrożność: gwałtowna zmiana dławienia może spowodować szybki ruch siłownika i ryzyko kolizji w systemie.

18. Wskazówka wibracyjna

• Jeśli zawór pracuje w środowisku o dużych wibracjach, można dodatkowo stabilizować przewód węża obejmami, by zmniejszyć obciążenie gwintu.

19. Notowanie nastaw

• W niektórych zakładach dokumentuje się pozycję iglicy (np. liczba obrotów od całkowicie zamkniętej), co przyspiesza odtworzenie ustawień w razie potrzeby.

1.  Czym różni się zawór z regulacją śrubokrętem od wariantu z pokrętłem?
    Wersja z pokrętłem pozwala na szybką i częstą zmianę nastaw, natomiast śrubokrętowa regulacja zabezpiecza przed nieumyślnym przestawieniem. To istotne tam, gdzie liczy się stabilność ustawień na dłuższy czas.

2.  Czy zawór dławiąco-zwrotny może zastąpić zwykły zawór dławiący?
    Tak, w kierunku, w którym potrzebujesz dławienia, zawór zachowuje się jak klasyczny dławiący. Dodatkowo jednak oferuje przepływ zwrotny w przeciwną stronę, co jest dużą zaletą przy pracy siłowników dwukierunkowych.

3.  Jak rozpoznać kierunek dławienia i zwrotu?
    Na korpusie może być strzałka lub symbol określający przepływ. Dławienie zachodzi zgodnie z kierunkiem tej strzałki, w przeciwnym kierunku zawór pozwala na swobodny przepływ.

4.  Jak dobrać średnicę węża?
    Zależy to od wymaganej prędkości przepływu i natężenia powietrza. Fi 6x4 mm jest popularne przy małych siłownikach i niskich przepływach, fi 8x6 i 10x8 mm – przy większym zapotrzebowaniu przepływowym.

5.  Czy można używać tych zaworów do cieczy (np. wody)?
    Zawory te są projektowane głównie do sprężonego powietrza. Kontaktu z cieczami mogą nie wytrzymać uszczelki (NBR) oraz możliwa jest korozja elementów, dlatego stosuje się je w pneumatyce, a nie w hydraulice.

6.  Jak często należy kontrolować ustawienia dławienia?
    Jeśli instalacja jest stabilna, ustawienia raz wykonane śrubokrętem nie powinny się zmieniać. Zaleca się jednak periodyczny przegląd, np. co 3–6 miesięcy, aby upewnić się, że parametry wciąż odpowiadają potrzebom procesu.

7.  Czy mogę stosować olej smarowy w powietrzu?
    Standardowe uszczelnienia NBR w tych zaworach akceptują mgłę olejową typową w układach pneumatycznych. Zaleca się jednak używać oleju zgodnego z normami i klasy przemysłowej.

8.  Jaki jest skutek zaniedbania filtracji powietrza?
    Brud lub drobiny metalu mogą uszkodzić iglicę, zarysować gniazdo i powodować nieszczelności czy zablokowanie mechanizmu zwrotnego. Filtr o dokładności 40 µm pomaga uniknąć tych problemów.

9.  W jaki sposób przechowywać zawory przed montażem?
    Najlepiej w oryginalnych opakowaniach, chronić przed wilgocią i pyłem. Należy unikać niskich i wysokich temperatur, które mogłyby negatywnie wpłynąć na uszczelki.

10.  Czy możliwe jest dokręcenie zbyt mocne i uszkodzenie korpusu?
     Tak. Mosiądz, mimo że trwały, nie toleruje nadmiernego momentu obrotowego przy wkręcaniu. Zaleca się dokręcanie z wyczuciem lub według zaleceń producenta.

11.  Jak wygląda funkcja zwrotna w praktyce?
     Gdy powietrze płynie w odwrotną stronę, element zwrotny (np. kulka lub stożek) zostaje odepchnięty, umożliwiając swobodny przepływ. Dzięki temu siłownik szybko wraca do pozycji wyjściowej.

12.  Czy dostępne są warianty z różnymi gwintami, np. G1/2?
     W tym zestawie prezentowane są M5, G1/8, G1/4, G3/8. Możliwe, że występują inne rozmiary, ale należy to zweryfikować w katalogu CPP PREMA.

13.  Dlaczego warto wybrać mosiądz niklowany zamiast tworzywa sztucznego?
     Mosiądz zapewnia wyższą odporność mechaniczną i termiczną, a warstwa niklu chroni przed korozją. W surowych warunkach przemysłowych jest to bardziej niezawodne rozwiązanie.

14.  Jak uniknąć wibracji w układzie?
     Oprócz doboru solidnego zaworu, można zamontować obejmy na wężach i siłownikach, aby ustabilizować przewody. Upewnij się też, że zawór jest prawidłowo dokręcony.

15.  Czy zawór może pełnić rolę zaworu odcinającego?
     Nie do końca. Zawory dławiąco-zwrotne nie są stworzone do całkowitego blokowania przepływu na dłuższy czas. Lepiej wykorzystać zwykły zawór kulowy do pełnego odcięcia.

16.  Czy można regulować dławienie przy pełnym ciśnieniu w systemie?
     Jest to możliwe, aczkolwiek należy zachować ostrożność, ponieważ gwałtowna zmiana może nagle zmodyfikować przepływ i wywołać szybki ruch siłownika.

17.  Czy zawór jest cichy?
     Dzięki dławieniu może ograniczać hałas związany z uderzeniami siłownika. Jednak sam przepływ w dużych prędkościach może generować szum. To kwestia aplikacji, nie tyle konstrukcji zaworu.

18.  Dlaczego regulacja śrubokrętem jest lepsza w pewnych warunkach?
     Utrudnia przypadkową zmianę parametru, bo wymaga użycia śrubokręta. Przy wielu operatorach sprzętu zmniejsza ryzyko nieautoryzowanej ingerencji.

19.  Czy można przerobić zawór z regulacją śrubokrętem na pokrętło?
     Zwykle nie ma prostego rozwiązania, bo konstrukcja i gniazdo śrubokręta są inne niż w modelach pokrętłowych. Każdy model jest fabrycznie dopasowany do konkretnej metody regulacji.

20.  Jak długo taki zawór może pracować bezawaryjnie?
     Przy właściwej filtracji i standardowym obciążeniu ciśnieniem/temperaturą zawory potrafią wytrzymać setki tysięcy cykli. W praktyce jest to wiele lat ciągłej eksploatacji w zakładach przemysłowych.
