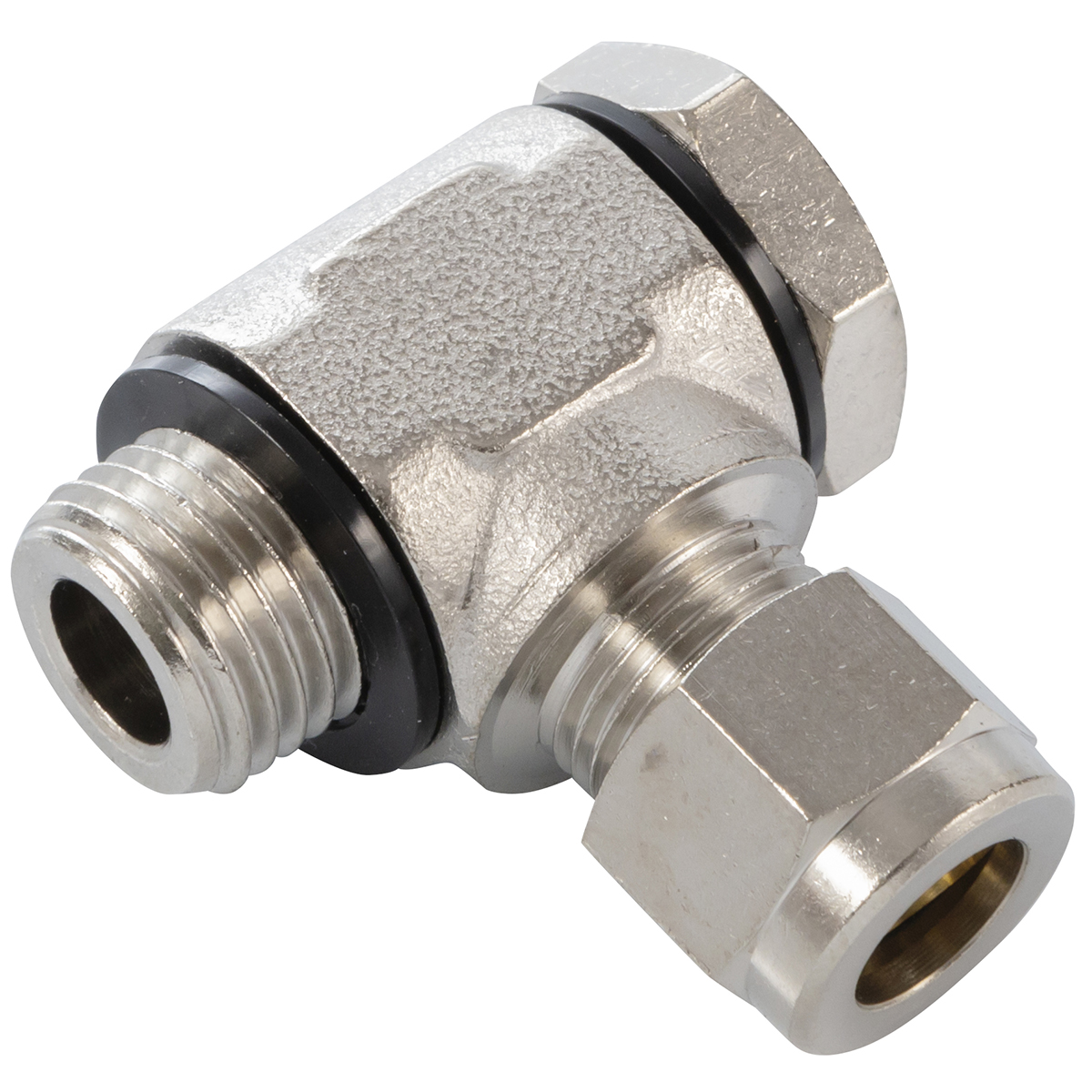

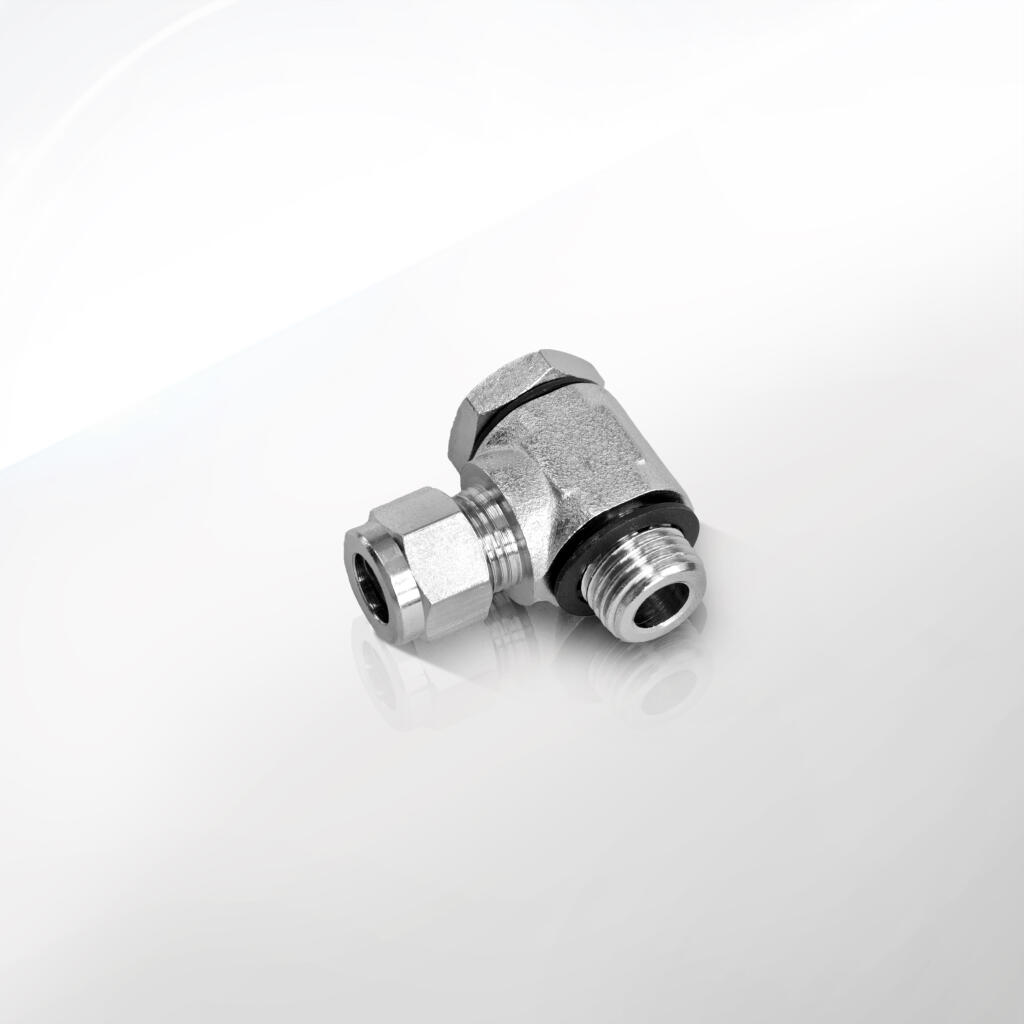

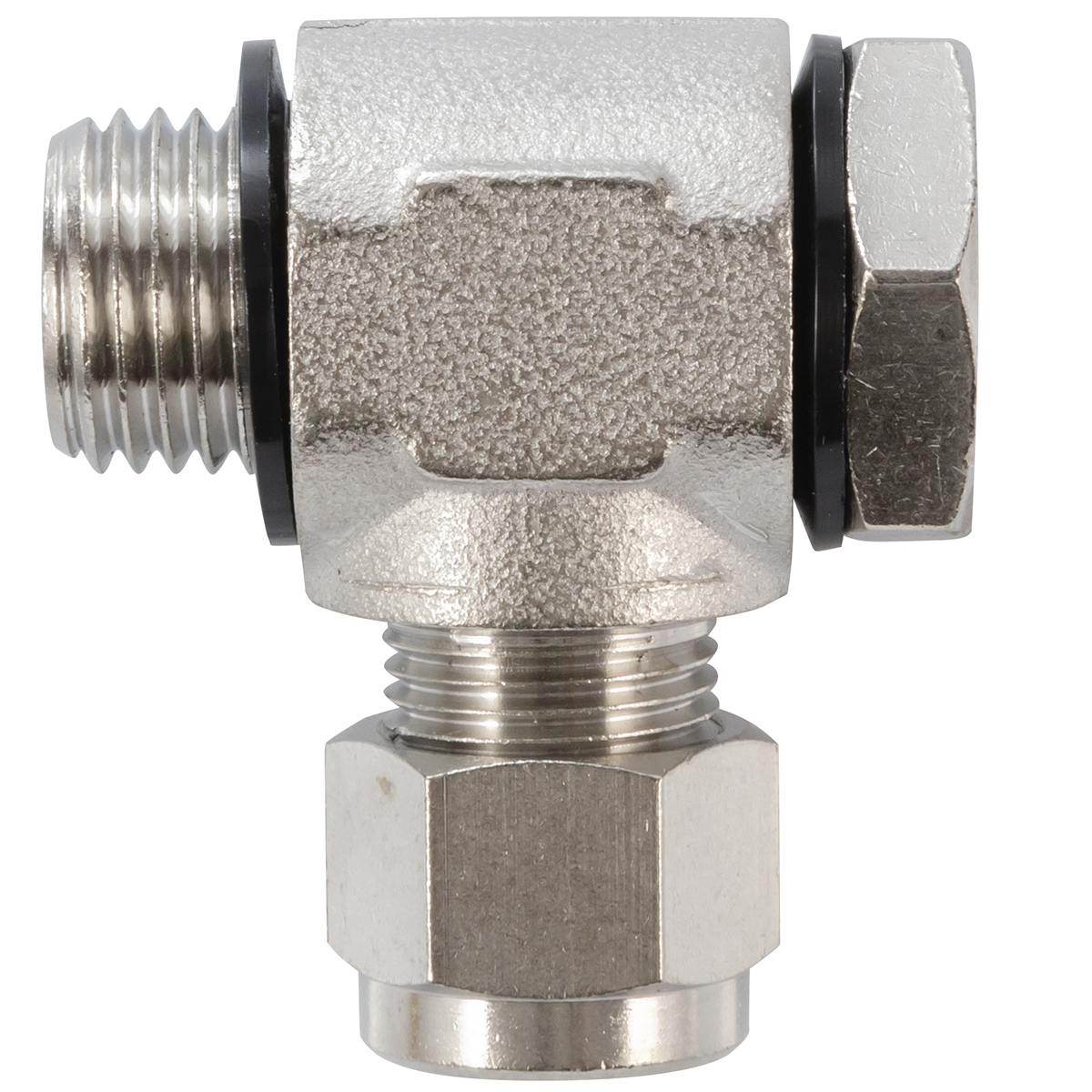

Złączki kątowe obrotowe typu Banjo z gwintem zewnętrznym seria 80.1032

Złączki kątowe obrotowe typu Banjo z gwintem wewnętrznym, oferowane przez firmę CPP PREMA w ramach serii 10000, stanowią przykład innowacyjnego i uniwersalnego rozwiązania do łączenia rur i przewodów miedzianych (CU), a także – w razie potrzeby – rur wykonanych z innych materiałów, takich jak PE lub PA. Marka CPP PREMA słynie z wieloletniego doświadczenia w produkcji elementów i podzespołów hydrauliki oraz pneumatyki. Doświadczenie to przekłada się na niezawodność oraz wysoką jakość produktów, co potwierdza powszechne uznanie wśród użytkowników, inżynierów i instalatorów na rynku krajowym i zagranicznym.

Złączki typu Banjo wyróżniają się swoją specyficzną konstrukcją: posiadają kątowe połączenie obrotowe, które ułatwia montaż i demontaż w trudno dostępnych miejscach, zachowując jednocześnie pełną szczelność połączenia. Określenie „Banjo” odnosi się do charakterystycznego kształtu korpusu z miejscem na śrubę centralną (lub inny element mocujący), co zapewnia odmienną geometrię względem klasycznych kolanek czy trójników. Nazwa potocznie przyjęła się w branży, ponieważ element w przekroju przypomina banjo – tradycyjny instrument strunowy.

W tej kategorii dostępnych jest wiele wariantów średnic, takich jak 6 mm, 8 mm, 10 mm, 12 mm, 14 mm i 22 mm, co umożliwia dostosowanie złączek do różnych typów instalacji oraz zakresu przepływów. Zróżnicowane rozmiary gwintów wewnętrznych, od G1/8 do G3/4, podkreślają wielofunkcyjność i szerokie spektrum zastosowań. Dzięki temu użytkownicy mają możliwość dopasowania konkretnego modelu do potrzeb danego projektu, bez konieczności przeszukiwania wielu ofert rynkowych.

Mosiądz to podstawowy materiał, z którego wytwarza się złączki Banjo serii 10000. Ten stop miedzi i cynku słynie z odporności na korozję, a także dobrych właściwości mechanicznych, dzięki którym gwinty i ścianki korpusów cechują się znaczną trwałością. W miejscach, gdzie kontakt z wodą, sprężonymi gazami czy innymi mediami jest intensywny, mosiądz potrafi zachować parametry przez długie lata eksploatacji. Co więcej, złączki z mosiądzu są łatwe w montażu i demontażu, co sprawia, że ewentualne prace serwisowe czy konserwacyjne przebiegają szybciej i wygodniej.

Jedną z kluczowych cech złączek kątowych Banjo jest ich obrotowość. Dzięki temu konstrukcja umożliwia zmianę położenia węża lub rury bez konieczności rozkręcania całej instalacji. Ta funkcjonalność zmniejsza liczbę potencjalnych miejsc narażonych na wycieki i skraca przestoje – szczególnie istotne w branży przemysłowej, gdzie nawet krótka awaria potrafi generować wysokie koszty.

CPP PREMA przygotowała serię 10000 z myślą o spełnieniu rygorystycznych norm technicznych i jakościowych. W efekcie każdy detal, w tym gwint wewnętrzny, jest precyzyjnie wykonany z zachowaniem odpowiednich tolerancji, by zapewnić optymalną szczelność i eliminować ryzyko nieszczelności nawet przy wyższych ciśnieniach roboczych. Wewnętrzne kanały przepływu zostały zaprojektowane w taki sposób, aby zminimalizować straty ciśnienia, zapewniając jednocześnie swobodny przepływ medium.

Instalatorzy doceniają też fakt, że złączki typu Banjo w wariancie kątowym skutecznie redukują zjawisko powstawania tak zwanych „martwych stref”. Odpowiednie wyprofilowanie wewnętrzne korpusu ogranicza gromadzenie się osadów lub zanieczyszczeń, które mogłyby zaburzać pracę układu. Z punktu widzenia projektantów czy operatorów instalacji takie rozwiązanie w praktyce oznacza rzadziej przeprowadzane prace konserwacyjne.

Warto zaznaczyć, że Banjo z gwintem wewnętrznym G1/4, G1/8, G3/8, G1/2 czy G3/4 posiada szeroki zakres kompatybilnych węży i rur, dzięki czemu można je stosować w instalacjach wodnych, pneumatycznych, hydraulicznych, a nawet niektórych systemach z mediami chemicznymi. Oczywiście przed użyciem w środowisku kwasów czy rozpuszczalników należy sprawdzić odporność mosiądzu oraz zastosowanych uszczelek na konkretne związki chemiczne.

Konstrukcja złączek Banjo /10550-A/ obejmuje standardowo korpus, nakrętkę zaciskową, pierścień lub tuleję zaciskową (w zależności od wariantu) i gwint, do którego mocuje się wąż (lub inny element instalacji). Właściwy montaż polega na umieszczeniu rury w gnieździe korpusu i skręceniu, tak aby pierścień zaciskowy (bądź inny system uszczelniający) zapewnił wymaganą szczelność. Dzięki zastosowaniu mosiądzu wysokiej jakości nie ma ryzyka nadmiernego wycierania się gwintów w toku eksploatacji, co sprawia, że złączka kątowa Banjo może być wielokrotnie używana, np. przy przeprojektowaniu instalacji lub przenoszeniu maszyn.

Asortyment złączek z tej serii jest tak zaprojektowany, aby niezależnie od rozmiaru lub średnicy rury końcowej zachować spójny poziom jakości i kompatybilność z pozostałymi elementami systemu. Z punktu widzenia logistyki czy magazynowania w zakładzie produkcyjnym jest to duże ułatwienie, bo instalatorzy mogą trzymać w zapasie kilka wariantów średnic i gwintów wewnętrznych, mając jednocześnie pewność, że wszystkie łączniki Banjo będą działać według podobnej zasady i norm.

Podsumowując, złączki kątowe obrotowe typu Banjo z gwintem wewnętrznym serii 10000 od CPP PREMA łączą w sobie:

• Uniwersalność (dzięki różnorodnym średnicom i gwintom),

• Odporność (dzięki wykonaniu z mosiądzu wysokiej klasy),

• Łatwość montażu (obrotowa konstrukcja i przemyślane detale),

• Estetykę wykonania (precyzyjnie wykończone powierzchnie, gładkie gwinty).

1. Instalacje pneumatyczne
   W obszarze automatyki przemysłowej powszechnie wykorzystuje się sprężone powietrze jako medium robocze. Złączki kątowe Banjo umożliwiają wydajne prowadzenie przewodów, łatwe omijanie przeszkód i optymalizację układu. Pozwalają też swobodnie obracać wężami (lub rurami miedzianymi) w zakresie 360°, co przekłada się na szybszy i bezpieczniejszy montaż.

2. Przemysł samochodowy i motoryzacyjny
   W branży automotive często spotykamy się z układami paliwowymi, olejowymi czy systemami podciśnieniowymi. Konstrukcja typu Banjo jest ceniona za niskie ryzyko wycieków, dobrą szczelność i prostotę konserwacji. Wiele rozwiązań konstrukcyjnych w pojazdach mechanicznych bazuje na elementach z mosiądzu, ponieważ ich trwałość i odporność na drgania spełniają standardy wytrzymałościowe.

3. Systemy hydrauliki niskociśnieniowej
   W niektórych instalacjach hydraulicznych (np. w systemach sterowania) kluczową rolę odgrywa wygoda przekierowywania przepływu. Złączka kątowa Banjo pomaga zredukować ilość odcinków rur i kolanek, a także eliminuje zbędne połączenia, które mogą tworzyć dodatkowe miejsca potencjalnych awarii. Jednocześnie gwint wewnętrzny sprawia, że łatwo wpasować element do istniejących złączy i zaworów.

4. Instalacje chłodnicze i klimatyzacyjne
   Rury miedziane są standardem w systemach chłodniczych. Dzięki złączkom kątowym Banjo można tworzyć odgałęzienia i zakręty w sposób wydajny i sprzyjający utrzymaniu optymalnego przepływu czynnika chłodniczego. Ważne jest także obniżenie oporów przepływu przy kątowych załamaniach, co z kolei przekłada się na lepszą efektywność energetyczną układu.

5. Przemysł spożywczy i chemiczny
   Mosiądz bywa wykorzystywany również w branży spożywczej, choć tutaj istotne jest, by stop spełniał określone normy higieniczne (np. ograniczona zawartość ołowiu, który w pewnych ilościach może być niewskazany). Złączki Banjo, ze względu na kształt i opcje obrotowe, pomagają utrzymać wyższy poziom czystości w rurociągach – brak ostrych kątów i niskie prawdopodobieństwo zalegania resztek medium. W aplikacjach chemicznych natomiast należy zweryfikować odporność materiałową mosiądzu i elastomerowych uszczelek na dane substancje, aby unikać ewentualnych reakcji chemicznych prowadzących do przedwczesnego zużycia.

6. Systemy nawadniania i branża rolnicza
   W gospodarstwach rolnych oraz w instalacjach nawadniających do szklarni lub ogrodów, złączki Banjo mogą wspierać prosty montaż i demontaż sekcji zraszających. Dzięki właściwościom antykorozyjnym mosiądzu, takie połączenia zachowują szczelność i trwałość przez wiele sezonów, nawet w warunkach wysokiej wilgotności czy w obecności środków ochrony roślin.

7. Laboratoria i instalacje badawcze
   W laboratoriach naukowych czy placówkach badawczych niekiedy występuje potrzeba szybkiego przemieszczania aparatury lub modyfikowania układów przepływowych. Złączka Banjo, dzięki swej kątowej, obrotowej konstrukcji, pozwala na przenoszenie elementów instalacji bez konieczności kompleksowego demontażu. To ogromne udogodnienie, szczególnie gdy liczy się czas eksperymentu i minimalizacja ryzyka uszkodzenia czułych urządzeń.

8. Zastosowania w automatyce przemysłowej
   Układy pneumatyczne w maszynach produkcyjnych często wymagają wielu punktów przyłączeniowych. Banjo jest rozwiązaniem, które ułatwia prowadzenie rur i węży w ograniczonej przestrzeni na linii montażowej czy w szafie sterowniczej. Możliwość obrotu złączki minimalizuje ryzyko zagięć lub zatorów, co jest szczególnie ważne dla zachowania ciągłości procesu produkcji.

9. Urządzenia ciśnieniowe i sprężarki
   Wszędzie tam, gdzie mamy do czynienia ze sprężonym powietrzem, liczy się szczelność i odporność na nagłe zmiany ciśnienia. Złączki Banjo do rur miedzianych w instalacjach kompresorów i urządzeń ciśnieniowych sprawdzają się ze względu na solidność, łatwość serwisowania i wysoką trwałość gwintów.

1. Zakres średnic rur miedzianych

   • 6 mm,

   • 8 mm,

   • 10 mm,

   • 12 mm,

   • 14 mm,

   • 22 mm.
     Każdy rozmiar zapewnia inną przepustowość, różny dopuszczalny przepływ medium i inne parametry wytrzymałościowe. Wybór zależy od zapotrzebowania na wydajność oraz ciśnienie robocze w instalacji.

2. Gwinty wewnętrzne

   • Typowe warianty: G1/8, G1/4, G3/8, G1/2, G3/4.
     Te ustandaryzowane gwinty sprawiają, że złączki mogą być bez problemu łączone z popularnymi armaturami, zaworami, trójnikami czy innych rodzajami kształtek. Używając gwintów o standardzie BSP (ang. British Standard Pipe), instalator zyskuje pewność wysokiej zgodności z szeroką gamą akcesoriów.

3. Materiał:

   • Mosiądz (stop miedzi i cynku), który często zawiera niewielkie domieszki innych pierwiastków zwiększających odporność korozyjną czy wytrzymałość.

   • W niektórych przypadkach występuje dodatkowe niklowanie powierzchni, co wpływa pozytywnie na ochronę antykorozyjną oraz estetykę.

   • Wewnętrzne uszczelnienia (jeśli występują) zazwyczaj wykonuje się z elastomerów (np. NBR, EPDM), dostosowanych do warunków pracy.

4. Maksymalne ciśnienie robocze

   • W zależności od modelu i średnicy rur, złączki Banjo w serii 10000 zazwyczaj obsługują ciśnienia do kilkunastu bar (np. 10–16 bar).

   • Przy wyższych ciśnieniach konieczne może być sięgnięcie po bardziej wyspecjalizowane złączki stalowe lub modele z dodatkowymi wzmocnieniami.

5. Zakres temperatur pracy

   • W typowych zastosowaniach rozciąga się od ok. –20°C do +120°C, choć ostateczny przedział zależy także od rodzaju uszczelek i indywidualnych wymagań w danej aplikacji.

   • Mosiądz sam w sobie dobrze radzi sobie z wysokimi temperaturami, ale ograniczeniem bywają elastomery.

6. Charakterystyka przepływu

   • Kształt Banjo i kątowe wyprowadzenie minimalizują straty ciśnienia na załamaniach przepływu.

   • Specyficzna geometria wewnętrzna pozwala na utrzymanie względnie laminarnego przepływu, szczególnie ważnego w układach o dużej czułości na wahania ciśnienia (np. instalacje kontrolne czy laboratoryjne).

7. Obrotowość i kąt pracy

   • Złączki te mają zdolność do obrotu wokół osi, co przekłada się na możliwość dostosowywania kąta wyprowadzenia przewodu po zakończonym montażu.

   • Rozwiązanie to ułatwia serwisowanie i rozbudowę instalacji, a w razie potrzeby pozwala na zmianę konfiguracji tras przewodów bez całkowitego rozkręcania.

8. Wymiary zewnętrzne i masa

   • Kompaktowe rozmiary pozwalają na stosowanie złączek Banjo w ciasnych przestrzeniach. Szczegółowe rysunki techniczne pomagają dobrać model odpowiedni dla danej zabudowy.

   • Niewielka masa przyczynia się do obniżenia obciążeń mechanicznych instalacji, co jest szczególnie ważne w przypadku delikatnych układów badawczych czy w zastosowaniach mobilnych.

9. Standardy i normy

   • Wielu producentów, w tym CPP PREMA, dba o to, aby produkty spełniały normy międzynarodowe (np. ISO, DIN, PN).

   • W praktyce oznacza to gwarancję powtarzalności parametrów, zgodności gwintów oraz jakości wyrobu.

10. Odporność chemiczna

• Mosiądz generalnie nie koroduje w typowych warunkach wodno-pneumatycznych, jednak w kontakcie z substancjami silnie kwasowymi lub chlorkami może występować proces tzw. odcynkowania.

• Przed użyciem w nietypowym środowisku chemicznym warto sprawdzić tabelę odporności materiałów lub skonsultować się z działem technicznym.

11. Opcjonalne powłoki

• Jeśli środowisko pracy charakteryzuje się dużą wilgotnością lub narażeniem na mgły solne (np. w pobliżu morskiego wybrzeża), często stosuje się złączki z powłoką niklową lub chromową.

• Dzięki temu można dodatkowo przedłużyć żywotność i zachować atrakcyjny wygląd elementu.

Wybór odpowiedniego wariantu gwintu i średnicy rury zależy od założeń projektowych oraz warunków eksploatacji. Instalatorzy i projektanci, którzy opierają się na dokładnych danych technicznych, minimalizują ryzyko błędów montażowych i kosztownych awarii. Dzięki temu system może pracować z najwyższą wydajnością i przy zachowaniu szczelności przez wiele lat.

Z punktu widzenia zarządzania zapasami części zamiennych, szeroki wybór wariantów w serii 10000 pozwala na unifikację stosowanych komponentów w obrębie całego zakładu czy działu utrzymania ruchu. Gdy wszystkie elementy łączeniowe oparte są na spójnej linii produktów (np. Banjo 10550-A), konserwatorzy mają pewność, że poszczególne części będą do siebie pasować, a magazynowanie staje się dużo prostsze. Każdy produkt ma swoje unikalne oznaczenie, co ułatwia identyfikację i ponowne zamówienie.

Zestawienie najistotniejszych danych technicznych daje pewność, że złączki Banjo nie zawiodą w krytycznych momentach pracy systemu. Fakt, że producent – CPP PREMA – ma długoletnie doświadczenie w projektowaniu i wytwarzaniu elementów instalacyjnych, dodatkowo podnosi wiarygodność. Testy ciśnieniowe, kontrola szczelności oraz procesy weryfikacji jakości (m.in. ocena wymiarowa i wizualna) są kluczowe, by finalnie wypuścić produkt bez wad, gotowy do montażu w wymagających warunkach.

1. Mosiądz

   • Podstawowym budulcem złączek Banjo jest mosiądz, stop miedzi i cynku. Dzięki niemu łączniki osiągają znakomite parametry w zakresie odporności korozyjnej i mechanicznej.

   • Mosiądz jest łatwy w obróbce skrawaniem, co pozwala na precyzyjne wykonanie gwintów i wewnętrznych kanałów przepływu. Jednocześnie jest wystarczająco twardy, by zachować formę i nie ulec deformacji przy typowych siłach dokręcających.

   • W przypadku kontaktu z wodą pitną lub innymi mediami spożywczymi istotne jest, by zawartość ołowiu w stopie nie przekraczała dozwolonych norm. Wielu producentów – w tym CPP PREMA – oferuje specjalne odmiany mosiądzu o niskiej zawartości ołowiu (tzw. low-lead lub lead-free brass).

2. Uszczelki i pierścienie

   • W zależności od rodzaju złączki, w środku możemy znaleźć pierścienie zaciskowe i uszczelki wykonane z elastomerów, takich jak NBR (kauczuk butadienowo-akrylonitrylowy) czy EPDM (kauczuk etylenowo-propylenowo-dienowy).

   • Te materiały są odporne na oleje, smary, wodę, a także typowe czynniki chemiczne. Niektóre z nich dobrze znoszą wysokie temperatury, choć w szczególnie wymagających środowiskach należy dokonać dokładnego doboru.

   • Zastosowanie elastomerów zapewnia elastyczność niezbędną do kompensacji niewielkich nierówności powierzchni styku, co poprawia szczelność i minimalizuje ryzyko przecieków.

3. Powłoki ochronne

   • Mosiądz często poddaje się procesom galwanicznym (np. niklowaniu), by zwiększyć jego odporność na zjawiska korozyjne w obecności wilgoci, mgły solnej lub substancji chemicznych.

   • Powłoka galwaniczna nadaje złączkom atrakcyjny wygląd, co może mieć znaczenie w instalacjach narażonych na ekspozycję (np. w laboratoriach, w przestrzeniach publicznych). Z punktu widzenia higienicznego jest też łatwiejsza do czyszczenia i konserwacji.

4. Technologia obróbki

   • Producent stosuje maszyny CNC o wysokiej precyzji, co gwarantuje, że gwinty są wykonane w ścisłych tolerancjach, a powierzchnie czołowe łącznika dobrze przylegają do pierścieni i uszczelek.

   • Regularne kontrole jakości obejmują zarówno pomiary wymiarowe, jak i testy ciśnieniowe, co pozwala wykryć ewentualne mikrouszkodzenia czy nieciągłości materiałowe.

   • Dzięki takiemu reżimowi technologicznemu złączki Banjo z serii 10000 od CPP PREMA zachowują pełną powtarzalność i mogą być stosowane wymiennie w standardowych aplikacjach.

5. Korpus i nakrętki

   • Kluczową rolę pełni korpus, który w konstrukcjach Banjo ma charakterystyczny „pierścieniowy” kształt, umożliwiający obieg medium w wyznaczonym kierunku i jednocześnie dający możliwość obrotu.

   • Nakrętki gwintowane, również wykonane z mosiądzu (ewentualnie niklowanego), pozwalają na szybkie łączenie z korpusem i pewne przytwierdzenie rury.

   • Przy odpowiednio zaprojektowanym gwincie nie dochodzi do uszkodzeń mechanicznych nawet przy wielokrotnym demontażu.

6. Wpływ na szczelność

   • Materiały konstrukcyjne o gładkich powierzchniach oraz odpowiednie dopasowanie wymiarów sprawiają, że w złączkach Banjo ryzyko mikrowycieków jest minimalne. Dodatkowo, właściwy docisk pierścienia zaciskowego odpowiada za uszczelnienie przestrzeni między mosiężnym korpusem a rurą miedzianą.

   • W aplikacjach o zwiększonym ryzyku wibracji warto zadbać o to, by połączenie nie było dokręcone za mocno ani za słabo. Skrajności mogą skutkować uszkodzeniem bądź rozszczelnieniem elementów.

7. Odporność na warunki atmosferyczne

   • Mosiądz jest stosunkowo odporny na utlenianie w środowisku zewnętrznym. Z czasem może pojawić się patyna, ale nie wpływa to znacząco na właściwości mechaniczne, a jedynie na estetykę.

   • W sytuacjach, gdy instalacja jest narażona na intensywny kontakt z solą drogową czy mgłą morską, można rozważyć modele z dodatkowymi powłokami ochronnymi (chrom, nikiel), które jeszcze lepiej chronią przed korozją.

8. Zrównoważenie produkcji

   • Coraz więcej firm dąży do redukcji śladu węglowego i ograniczenia strat materiałów. Obróbka mosiądzu jest stosunkowo mało energochłonna (w porównaniu np. ze stalą nierdzewną), a sam mosiądz jest w dużej mierze recyklingowalny.

   • W przypadku złączek Banjo o żywotności liczonych w latach czy dekadach, wpływ na środowisko rozkłada się na długi okres eksploatacji, co jest korzystne zarówno ekonomicznie, jak i ekologicznie.

1. Przygotowanie narzędzi i stanowiska

   • Zgromadź klucze płaskie lub klucze dynamometryczne o odpowiednim rozmiarze (np. dostosowanym do nakrętki złączki).

   • Upewnij się, że miejsce montażu jest czyste i wolne od większych zabrudzeń. Resztki metalu czy pyłu mogą doprowadzić do mikronieszczelności.

2. Kontrola elementów złączki

   • Sprawdź, czy opakowanie zawiera wszystkie niezbędne komponenty: korpus Banjo, nakrętkę, pierścień zaciskowy (lub dodatkowe elementy uszczelniające).

   • Obejrzyj powierzchnię złączki: brak zarysowań, pęknięć czy widocznych defektów to podstawa bezpiecznego montażu.

   • Upewnij się, że gwint wewnętrzny jest wolny od wiórów i zanieczyszczeń.

3. Przygotowanie rury miedzianej

   • Docięcie na odpowiednią długość: użyj specjalistycznych narzędzi (obcinak do rur miedzianych lub piłę do metalu o drobnym zębie), aby uzyskać krawędź równo i prostopadle obciętą.

   • Oczyść brzegi: usuń graty i zadzior, który mógłby utrudnić włożenie rury w korpus złączki bądź uszkodzić pierścień zaciskowy.

   • W przypadku rur z tworzyw sztucznych (PE, PA) również ważne jest uzyskanie jednolitej, gładkiej krawędzi cięcia.

4. Wstępne nałożenie elementów

   • Przełóż nakrętkę przez rurę tak, by część gwintowana nakrętki była skierowana w stronę miejsca planowanego połączenia.

   • Nałóż pierścień zaciskowy (o ile dany model go posiada) w odpowiedniej orientacji – zazwyczaj stożkowa strona skierowana jest w stronę korpusu złączki.

   • Delikatnie wsadź rurę w otwór korpusu Banjo, doprowadzając do momentu wyczucia oporu.

5. Wstępne dokręcenie

   • Nakręć nakrętkę na gwint korpusu, dokręcając ją palcami do wyczucia pierwszego oporu.

   • Upewnij się, że rura nie obróciła się i że nadal jest wsunięta do końca (w przeciwnym razie pierścień może niewłaściwie się ułożyć).

6. Dokręcenie właściwe

   • Użyj klucza płaskiego lub dynamometrycznego, by dokręcić nakrętkę. Jeśli producent (CPP PREMA) podaje zalecany moment dokręcania, należy bezwzględnie się go trzymać. Zazwyczaj jest to kwestia 1/2 do 3/4 obrotu od momentu początkowego oporu, ale najlepiej sięgnąć po dokumentację techniczną.

   • Zbyt mocne dokręcenie może prowadzić do nadmiernego spłaszczenia pierścienia zaciskowego i w efekcie do nieszczelności lub uszkodzenia rury, natomiast niedostateczne dokręcenie powoduje ryzyko przecieku.

7. Montaż w systemie gwintowym

   • Jeśli złączka Banjo ma się łączyć z innym elementem gwintowanym (zaworem, urządzeniem), pamiętaj o właściwym uszczelnieniu samego gwintu wewnętrznego.

   • Zwykle do tego celu stosuje się taśmę teflonową (PTFE) lub pastę uszczelniającą. Należy nawinąć ją w kierunku zgodnym z ruchem wskazówek zegara.

   • Po dokręceniu sprawdź, czy łącznik Banjo zachował możliwość obrotu w zakresie przewidzianym przez konstrukcję. Obrót powinien być płynny, bez luzów i zacięć.

8. Kontrola szczelności

   • Po zmontowaniu całego odcinka instalacji wprowadź medium (ciecz, gaz) pod niskim ciśnieniem i skontroluj, czy nie ma wycieków (wizualnie, za pomocą wykrywacza nieszczelności lub manometru).

   • Jeśli wszystko wygląda prawidłowo, stopniowo zwiększaj ciśnienie do docelowej wartości, stale obserwując ewentualne nieszczelności czy niepokojące dźwięki.

9. Regulacja kąta i obrotu

   • W razie potrzeby możesz obrócić złączkę Banjo, aby dopasować kąt wyjścia rury. Upewnij się jednak, że podczas tego manewru nie przekręcasz nakrętki odpowiadającej za zacisk rury, ponieważ możesz to naruszyć szczelność.

   • Konstrukcja obrotowa pozwala na dokonanie drobnych korekt w położeniu rury już po zakończeniu montażu.

10. Konserwacja i serwis

• W sytuacji przeglądu instalacji lub wymiany komponentów, Banjo można stosunkowo łatwo zdemontować, o ile zachowa się ostrożność (np. w przypadku skorodowanych nakrętek).

• Przy ponownym montażu warto zawsze sprawdzić stan pierścienia zaciskowego i uszczelek. Jeśli noszą oznaki zużycia, najlepiej wymienić je na nowe.

11. Najczęstsze błędy i wskazówki

• Przeoczenie fazowania rury: Brak usunięcia zadziorów może doprowadzić do uszkodzenia uszczelki lub błędnego ułożenia pierścienia zaciskowego.

• Zbyt małe lub zbyt duże dokręcenie: Każda skrajność wpływa negatywnie na szczelność. Warto korzystać z kluczy dynamometrycznych, aby unikać „wyczucia na oko”.

• Niewłaściwe dobranie rozmiaru: Stosowanie złączki o nieodpowiedniej średnicy rury czy gwintu prowadzi do przeciążeń i nieszczelności.

• Brak testu ciśnieniowego: Nawet jeśli instalacja wygląda poprawnie, brak weryfikacji szczelności może skutkować niemiłą niespodzianką przy docelowym obciążeniu.

1. Czy złączki Banjo z serii 10000 nadają się wyłącznie do rur miedzianych, czy mogę je stosować także z przewodami z tworzyw sztucznych?
Złączki te zostały zaprojektowane głównie z myślą o rurach miedzianych (CU), ale w wielu przypadkach nadają się również do rur PE lub PA (o ile zachowane są kompatybilne średnice i parametry pracy). Warto jednak zweryfikować specyfikacje producenta w odniesieniu do danego typu tworzywa.

2. Jakie jest maksymalne dopuszczalne ciśnienie robocze dla tych złączek?
W typowych zastosowaniach, w zależności od rozmiaru i grubości ścianki rury, jest to przedział do około 10–16 bar. Jeśli rozważasz zastosowanie w instalacjach o wyższym ciśnieniu, zalecamy kontakt z działem technicznym CPP PREMA bądź konsultację z dokumentacją producenta.

3. Czy obrotowy mechanizm Banjo nie wpływa negatywnie na szczelność?
Mechanizm obrotowy jest skonstruowany tak, aby umożliwić zmianę kąta ułożenia rury przy zachowaniu pełnej szczelności. W praktyce oznacza to, że element obrotowy jest dodatkowo uszczelniony i nie dochodzi do przecieków, jeśli złączka jest zamontowana zgodnie z instrukcją.

4. Czy muszę stosować dodatkowe środki uszczelniające, takie jak taśma teflonowa, na połączeniu rura–złączka?
W połączeniu rura–złączka zazwyczaj nie, ponieważ szczelność zapewnia pierścień zaciskowy i konstrukcja wewnętrzna. Taśma teflonowa lub pasta uszczelniająca stosowana jest głównie na gwintach łączonych z innymi elementami (zawory, kształtki itp.), czyli tam, gdzie gwint pełni rolę uszczelnienia w systemie.

5. Czy mogę używać tych złączek w aplikacjach z wodą pitną?
Tak, mosiądz jest powszechnie stosowany w instalacjach wody pitnej, jednak należy sprawdzić, czy dany wariant stopu mosiądzu (oraz ewentualne powłoki) są dopuszczone do kontaktu z wodą pitną zgodnie z lokalnymi przepisami. Część producentów oferuje wersje o niskiej zawartości ołowiu (tzw. lead-free).

6. Jak wygląda proces konserwacji złączek Banjo?
Złączki te nie wymagają szczególnej konserwacji poza standardowym przeglądem szczelności i wizualną kontrolą stanu nakrętek oraz uszczelek. Jeśli zauważysz ogniska korozji lub deformację, rozważ wymianę komponentu.

7. Czy istnieje ryzyko, że element Banjo obróci się samoczynnie pod wpływem ciśnienia i zmieni ułożenie rury?
Jeśli złączka jest prawidłowo zamontowana i dokręcona, samoczynny obrót w normalnych warunkach pracy nie powinien wystąpić. Mechanizm obrotowy jest dość sztywny – pozwala na regulację kąta, ale nie obróci się pod naporem zwykłego przepływu czy standardowych wibracji.

8. Czy można wielokrotnie demontować i ponownie montować złączkę Banjo, np. przy modernizacji instalacji?
Tak, w większości przypadków tak. Trzeba jednak pamiętać, że uszczelki i pierścienie zaciskowe mogą się zużywać. Jeżeli zauważysz ślady uszkodzenia, rozważ wymianę tych elementów na nowe. Zbyt częste wkręcanie i wykręcanie gwintów również może doprowadzić do ich wycierania, dlatego warto postępować ostrożnie i unikać siłowego dokręcania.

9. Czy złączki Banjo sprawdzą się w instalacjach niskotemperaturowych, np. chłodniach?
Tak, mosiądz dobrze znosi ujemne temperatury, a elastomerowe uszczelki (np. NBR) zachowują elastyczność w szerokim przedziale temperaturowym. Jeśli planujesz pracę w ekstremalnie niskich temperaturach (np. poniżej –40°C), zalecamy weryfikację doboru materiałów uszczelek.

10. Jaka jest żywotność takich złączek?
W normalnych warunkach eksploatacyjnych potrafią one pracować nawet kilkanaście czy kilkadziesiąt lat bez awarii. Kluczowe jest unikanie skrajnych obciążeń ciśnieniowych i temperaturowych oraz regularna kontrola szczelności.

11. Czy instalacja, w której występują drgania lub wibracje, może uszkodzić złączki Banjo?
Mosiężne złączki kątowe Banjo mają dobrą odporność na wibracje, zwłaszcza jeśli montaż został przeprowadzony prawidłowo. Należy jedynie upewnić się, że nakrętki nie zostały dokręcone zbyt mocno (grozi to zgnieceniem uszczelki) ani zbyt słabo (ryzyko poluzowania). Dodatkowo wibracje można ograniczać, stosując odpowiednie uchwyty stabilizujące rury.

12. Czym różni się kątowa złączka Banjo od standardowego kolanka?
Złączka Banjo ma funkcję obrotową i charakterystyczny kształt (z centralnym „oczkiem”), co pozwala na o wiele łatwiejsze manewrowanie wężem/rurą. Kolanko natomiast to zwykły kształt łuku (np. 90°) bez możliwości obrotu wokół osi. Banjo jest szczególnie przydatne w ciasnych przestrzeniach i tam, gdzie konieczny jest częstszy demontaż.

13. Czy gwint wewnętrzny oznacza, że muszę dodatkowo kupować śrubę Banjo?
W niektórych systemach, zwłaszcza w motoryzacji czy hydraulice siłowej, złączka Banjo współpracuje z tzw. śrubą Banjo (gwint zewnętrzny). Jeśli twoja aplikacja wymaga takiego rozwiązania, trzeba dokupić element gwintowany osobno lub wybrać zestaw. Natomiast w wielu innych zastosowaniach zewnętrzny gwint jest częścią innego urządzenia lub kształtki.

14. Jak rozpoznać, czy złączka Banjo jest dokręcona właściwie?
Optymalnym sposobem jest użycie klucza dynamometrycznego i przestrzeganie momentu dokręcania z dokumentacji producenta. Jeśli nie masz klucza dynamometrycznego, dokręcaj do wyczucia wyraźnego oporu, a następnie sprawdź szczelność przy wzroście ciśnienia medium.

15. Czy są dostępne wersje z powłokami antybakteryjnymi do zastosowań w branży medycznej?
Niektóre warianty mosiądzu można pokrywać specjalnymi powłokami antybakteryjnymi. Jeśli instalacja wymaga ścisłych norm higienicznych, warto zapytać producenta o opcje personalizowane bądź certyfikowane do kontaktu z wodą pitną i produktami leczniczymi.

16. Czy Banjo jest odpowiednie do przewodzenia gazów palnych lub wybuchowych?
To zależy od konkretnego medium i warunków pracy (ciśnienie, temperatura). Mosiądz jest materiałem nieiskrzącym, więc pod kątem bezpieczeństwa przeciwwybuchowego sprawdza się lepiej niż np. stal. Konieczne jest jednak sprawdzenie szczelności i ewentualnych norm ATEX, jeżeli system pracuje w strefie zagrożonej wybuchem.

17. Jak chronić instalację z Banjo przed korozją w trudnych warunkach przemysłowych?
Można rozważyć złączki z powłoką niklową lub chromową, które dodatkowo zwiększają odporność na korozję. Warto też okresowo kontrolować stan warstwy ochronnej i ewentualnie usuwać osady, które mogłyby przyspieszać proces korozji galwanicznej.

18. Czy rozmiar gwintu wewnętrznego musi ściśle odpowiadać rozmiarowi gwintu zewnętrznego w drugim elemencie?
Tak, gwinty muszą być kompatybilne zarówno pod względem średnicy nominalnej, jak i skoku gwintu (np. BSPP, BSPT czy inne standardy). Próba łączenia gwintów o różnych normach (np. metryczny a calowy) skończy się nieszczelnością i możliwym uszkodzeniem złączki.
