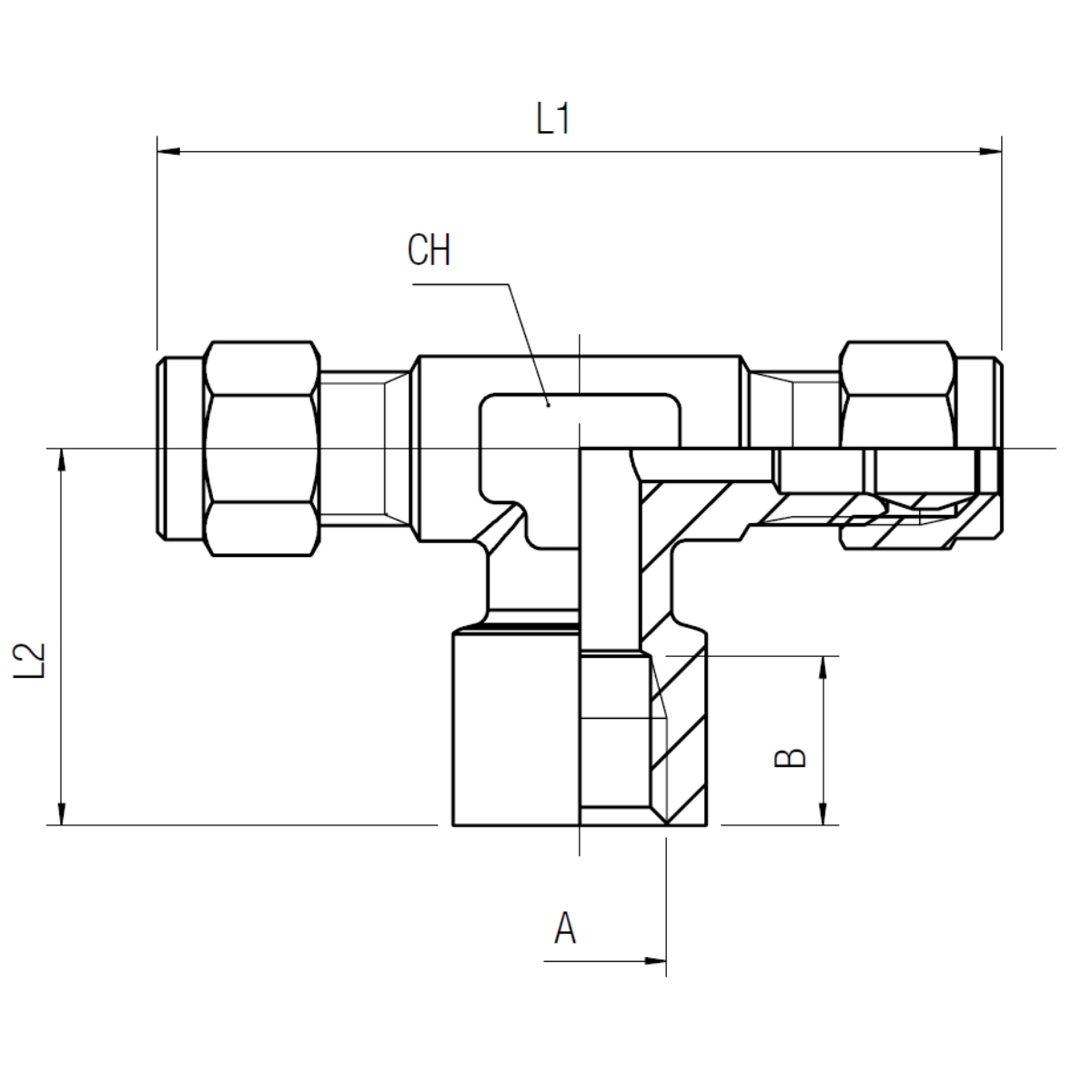

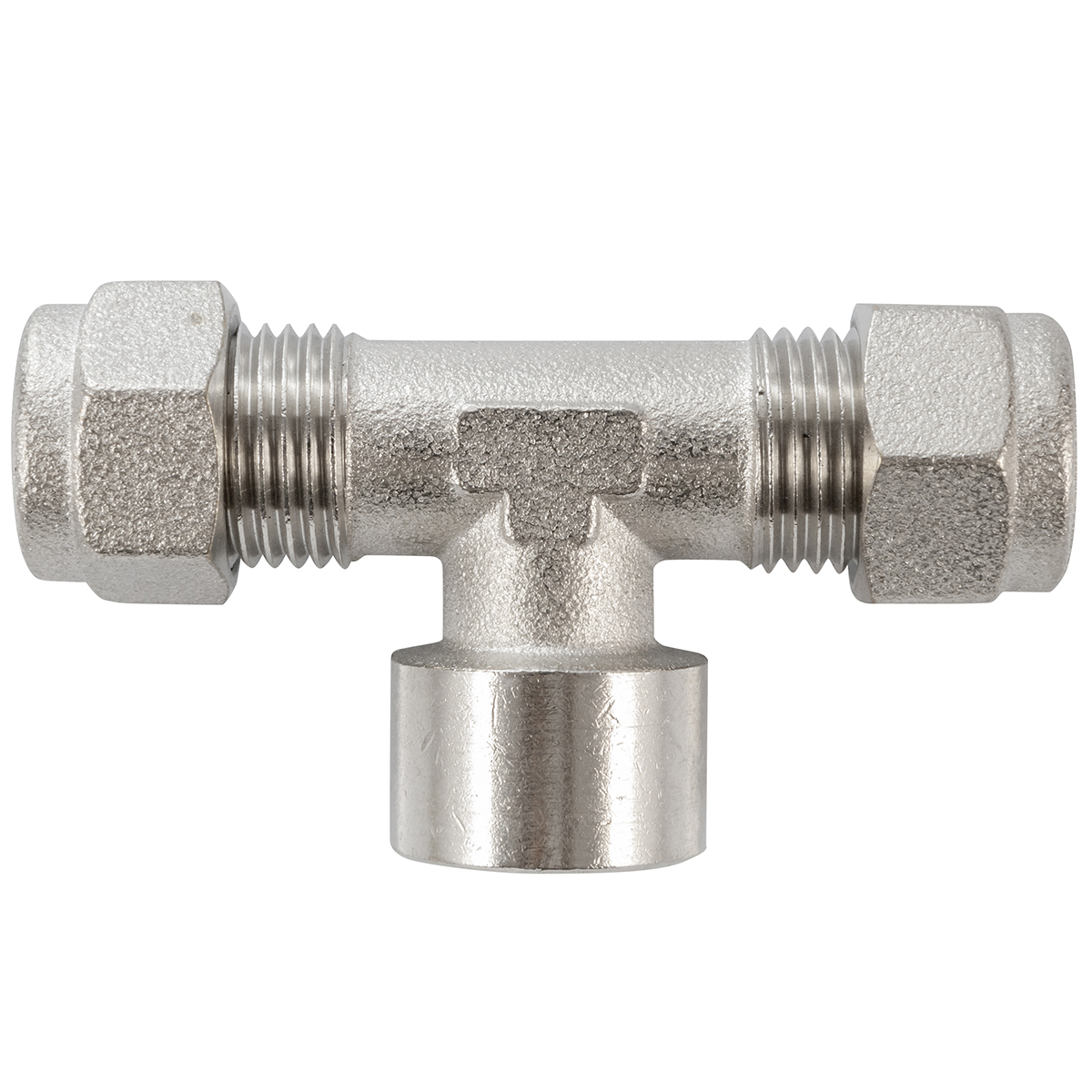

80.1033.14.06 - Trójnik skręcany typ T do rur miedzianych 6 mm R1/4 gwint wewnętrzny (środek), mosiądz
Rozmiar Gwintu A
G1/4
Średnica Rurki CU
06 mm
Rodzaj Gwintu A
Wewnętrzny
Kształt
Trójnik Typu T
Seria
80.1033
Materiał
Mosiądz Niklowany
Waga towaru brutto (kg)
0,051
Waga opakowania (kg)
0,003
Waga towaru (kg)
0,048
Okres gwarancji
12 miesięcy
9,10 zł netto
11,19 zł brutto
W sprawie indywidualnych wycen prosimy o kontakt.
Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Stan
magazynowy
magazynowy
55 szt 24 godz.
Zdolności
produkcyjne
produkcyjne
0 szt na zamówienie
OPIS PRODUKTU
Trójnik skręcany typ T do rur miedzianych 6 mm R1/4 gwint wewnętrzny (środek), mosiądz. W doborze podstawowe znaczenie mają przyłącze G1/4. Parametry tego wykonania: rozmiar gwintu a – G1/4; średnica rurki cu – 6 mm; rodzaj gwintu a – wewnętrzny; kształt – trójnik typu t; seria – 80.1033. Wykonanie materiałowe opisują parametry: materiał – mosiądz niklowany. Złączkę można wykorzystać zarówno w nowej instalacji, jak i podczas przebudowy obecnej trasy, pod warunkiem zgodności geometrii z miejscem zabudowy. Złączka służy do wykonania uporządkowanego połączenia w układzie pneumatycznym, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Układ korpusu wyznacza kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Przy porównywaniu wariantów dobrze jest porównać wszystkie cechy sąsiednich części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania elementu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Decyzję o doborze powinno się oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Należy zachować komplet wymiarów jednego wykonania i nie zestawiać cech wymiarowych pochodzących z kilku wykonań, gdyż może to prowadzić do nieszczelności lub braku dopasowania. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, zgodnego z założeniami osadzenia i zachowania całego współpracującego zespołu. Przewód powinno się prowadzić bez skręcenia i bez stałego naprężenia przy gnieździe, zachowując promień gięcia odpowiedni dla jego konstrukcji. Narzędzia należy przykładać wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Opisywane wykonanie nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po uruchomieniu trzeba obserwować strefę połączenia i szukać oznak poluzowania, uszkodzenia przewodu lub nieszczelności. Trzeba odciążyć złączkę od masy sąsiednich podzespołów, ponieważ połączenie ma służyć do prowadzenia medium, a nie jako element konstrukcyjny. Trasa przewodu powinna pozostawiać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Po każdej ingerencji w instalację powinno się wykonać próbę pracy w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Podczas planowanej obsługi powinno się ocenić stan powierzchni współpracujących, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części. Przed czynnościami serwisowymi powinno się usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
