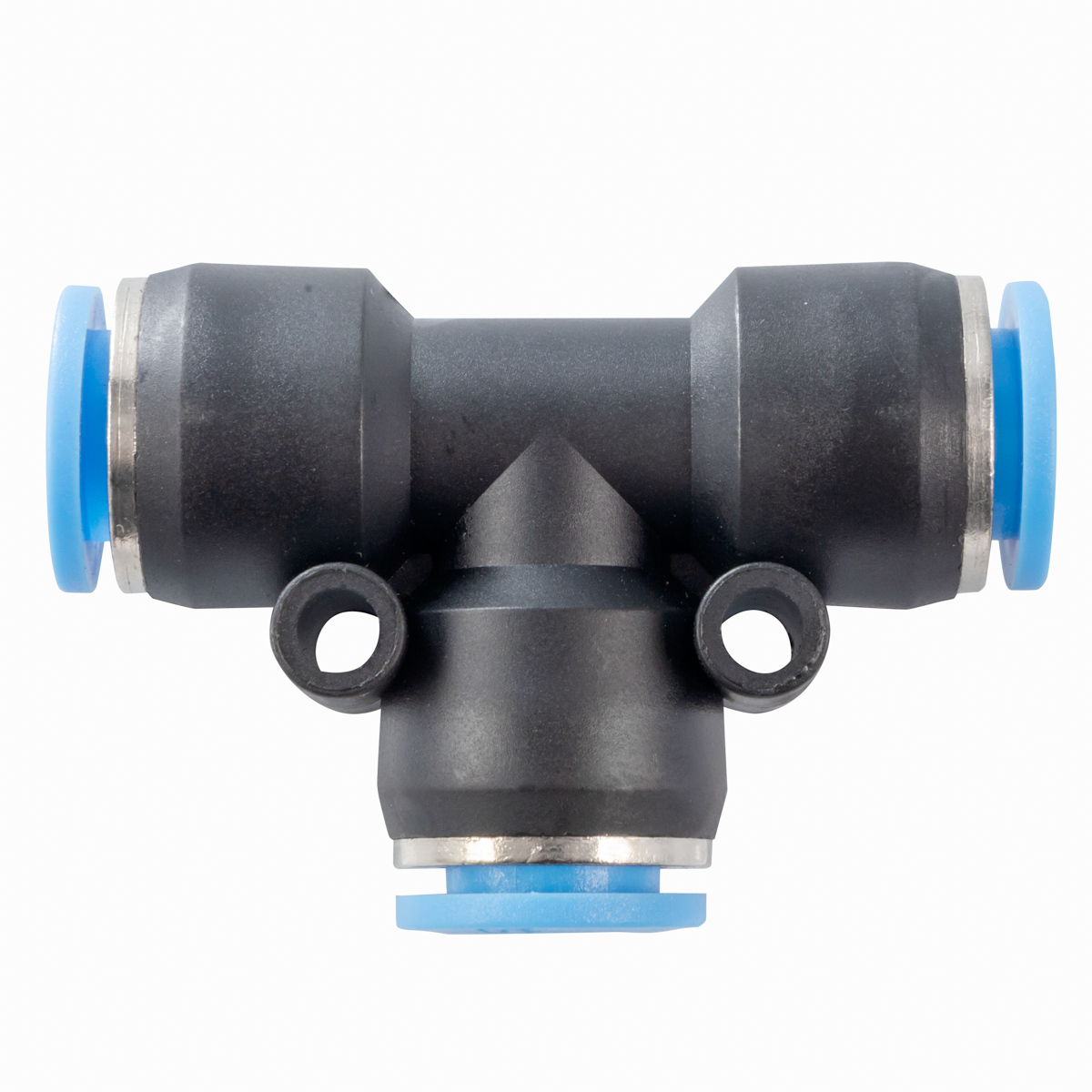

84.0050.11.06 - Trójnik wtykowy typu T do przewodu fi 6 mm, tworzywo sztuczne

Średnica Zewnętrzna Przewodu A
06 mm
Materiał
Tworzywo Sztuczne
Seria
84.0050
Kształt
Trójnik Typu T
Średnica Zewnętrzna Przewodu B
06 mm
Waga towaru (kg)
0,0073
Waga towaru brutto (kg)
0,0103
Waga opakowania (kg)
0,003
Okres gwarancji
12 miesięcy
Termin dostawy
na zamówienie
Zdolności produkcyjne (w drodze)
0 szt

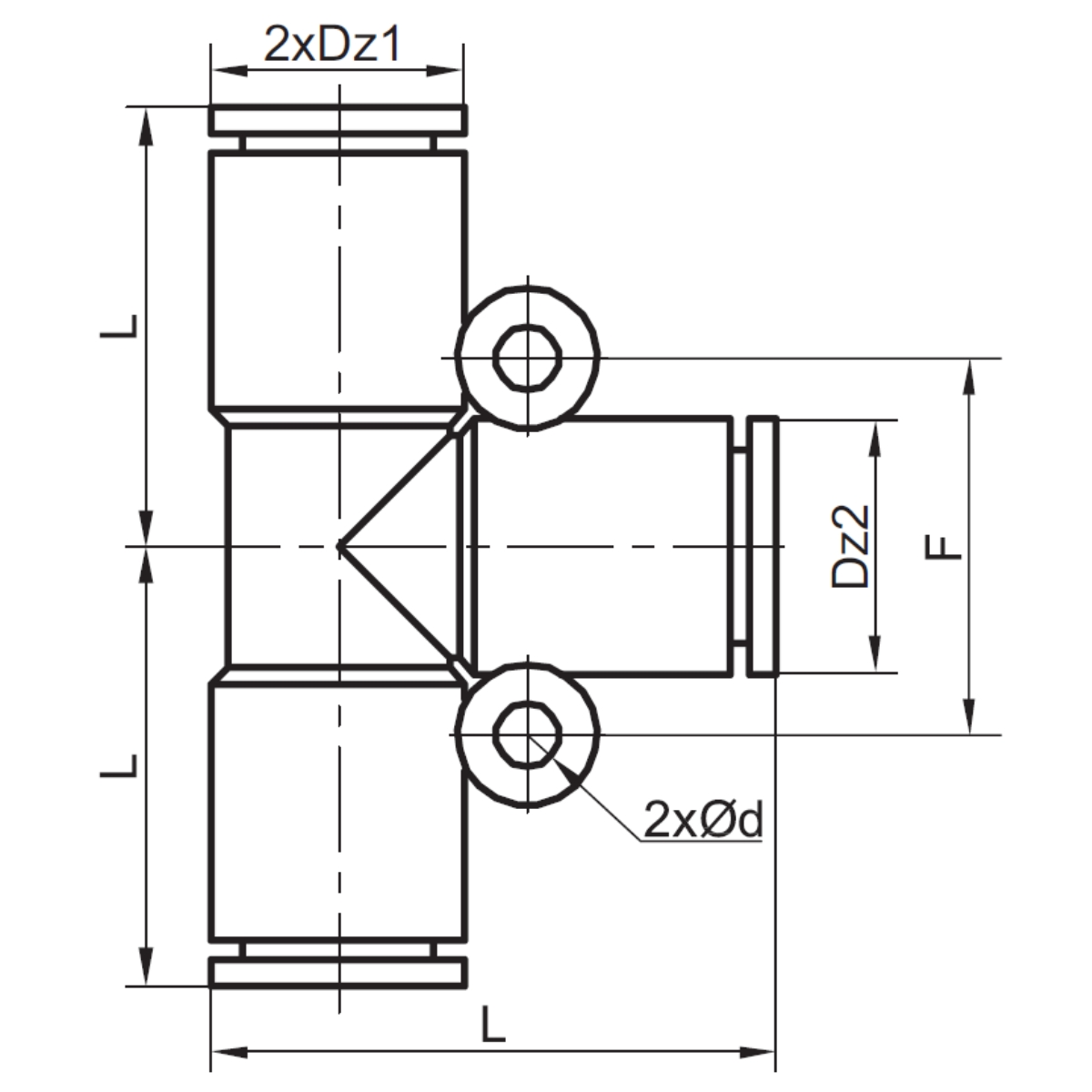

øDz1
6 mm
øDz2
6 mm
ød
3,2 mm
F
15 mm
L
19 mm

4,00 zł netto

4,92 zł brutto

W sprawie indywidualnych wycen prosimy o kontakt.

Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Stan
magazynowy

757 szt 24 godz.

Zdolności
produkcyjne

0 szt na zamówienie

Potrzebujesz pomocy technicznej?

Zadzwoń: +48 41 361 95 24

E-mail: sklep@cpp-prema.pl

OPIS PRODUKTU

Trójnik wtykowy typu T do przewodu średnica 6 mm, tworzywo sztuczne. W doborze podstawowe znaczenie mają średnica zewnętrzna przewodu 6 mm. Najważniejsze cechy zapisane dla tej wersji to: średnica zewnętrzna przewodu a – 6 mm; seria – 84.0050; kształt – trójnik typu t; średnica zewnętrzna przewodu b – 6 mm. Wymiary oznaczone na rysunku producenta: średnica Dz1 – 6 mm; średnica Dz2 – 6 mm; średnica d – 3,2 mm; F – 15 mm; L – 19 mm. Kształt wykonania określa kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Złączka służy do wykonania uporządkowanego połączenia w obwodzie sprężonego powietrza, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. Ten wariant można wykorzystać do tworzenia oraz przebudowy połączeń, o ile kształt korpusu pozwala na prawidłowe poprowadzenie przewodu. Należy zachować komplet wymiarów jednego wykonania i nie zestawiać elementów dobranych według różnych zestawów wymiarów, ponieważ podobny wygląd nie gwarantuje zgodności połączenia. Decyzję o doborze należy oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Na etapie doboru warto porównać wszystkie cechy współdziałających części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania podzespołu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Przed montażem należy sprawdzić stan gwintu, gniazda i końcówki przewodu, a uszczelnienie wykonać metodą odpowiednią dla konstrukcji przyłącza. Podczas montażu narzędzia powinno się przykładać tylko do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części połączonych i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Prowadzenie przewodu powinno zapewniać przy złączce wystarczający luz, aby ruch, drgania i zmiany temperatury nie obciążały miejsca uszczelnienia. Podczas eksploatacji warto obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację należy wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Korpus złączki nie powinien przejmować ciężaru przewodu i innych elementów, aby nie przenosić stałych sił na strefę uszczelnienia. W eksploatacji powinno się kontrolować okolice przyłącza pod kątem wysunięcia przewodu, przetarć, pęknięć i śladów wycieku. W trakcie przeglądu powinno się ocenić stan powierzchni połączonych, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części. Przed rozpoczęciem demontażu trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.

PLIKI DO POBRANIA

Katalog produktowy PDF

Pobierz plik

Pliki CAD CAD

Pobierz plik
