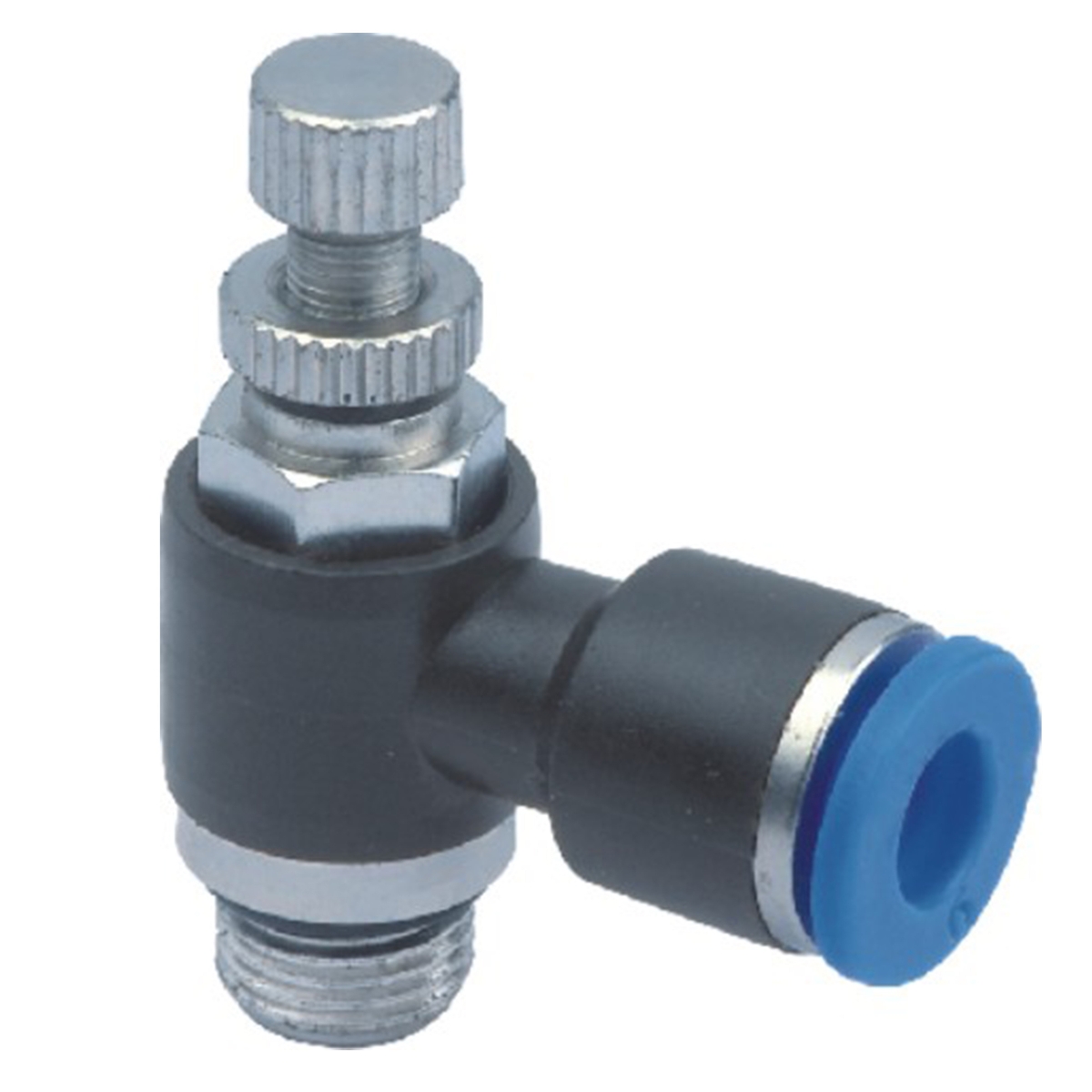

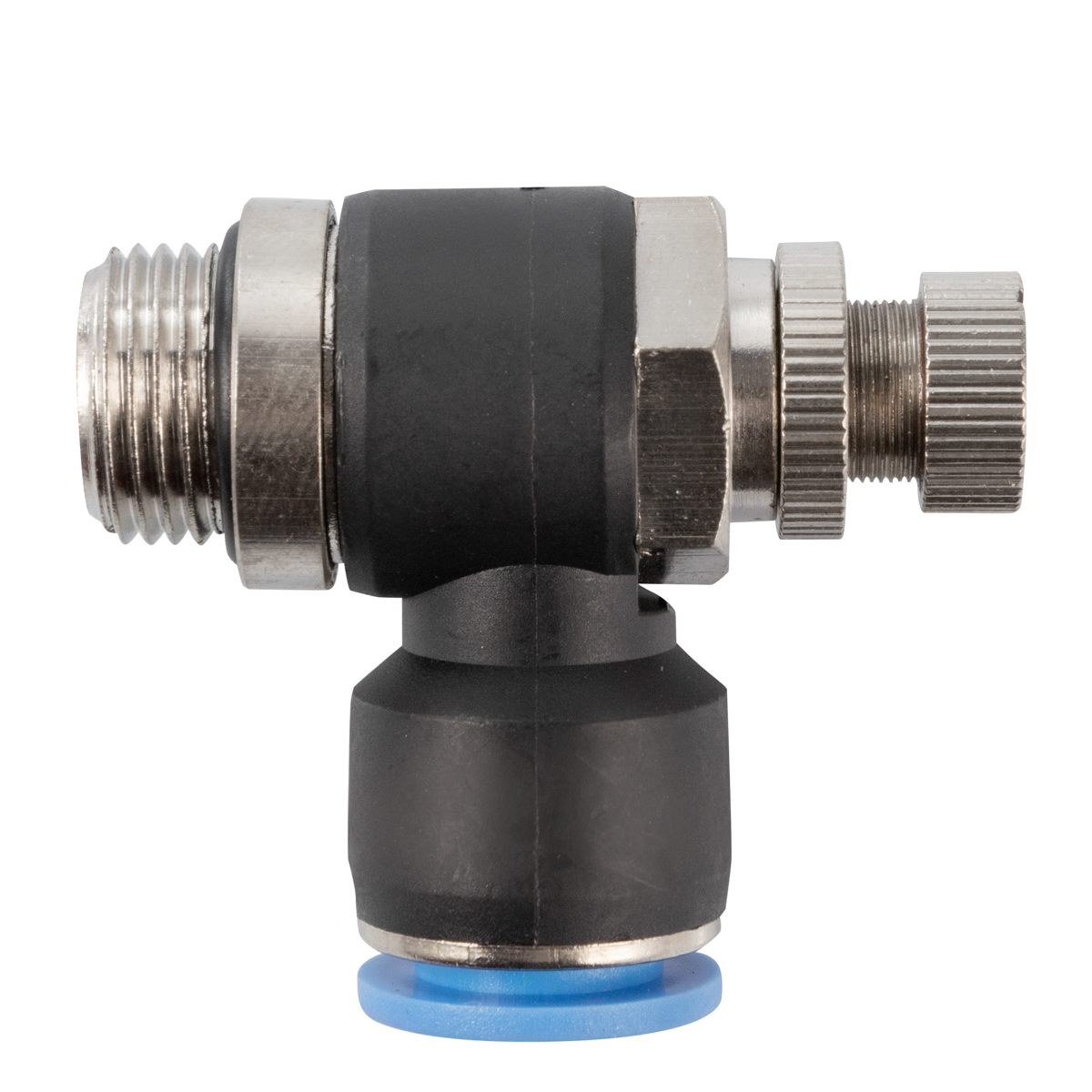

84.5082.1806 - Zawór dławiąco-zwrotny wtykowy kątowy do siłownika, G1/8 do przewodu fi 6 mm

Średnica Zewnętrzna Przewodu A
06 mm
Kształt
Kątowy Wkręcany Wtykowy
Funkcja
Zawór Dławiąco-Zwrotny
Seria
84.5082
Sposób Regulacji
Pokrętłem
Materiał
Tworzywo Sztuczne
Rozmiar Gwintu B
G1/8
Rodzaj Gwintu B
Zewnętrzny
Waga towaru (kg)
0,022
Waga towaru brutto (kg)
0,025
Waga opakowania (kg)
0,003
Okres gwarancji
12 miesięcy
Termin dostawy
na zamówienie
Zdolności produkcyjne (w drodze)
0 szt
T
G1/8
øDz
6 mm
B
6 mm
L1
22 mm
L2
35 mm
SW
10 mm

20,30 zł netto

24,97 zł brutto

W sprawie indywidualnych wycen prosimy o kontakt.

Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Stan
magazynowy

1070 szt 24 godz.

Zdolności
produkcyjne

0 szt na zamówienie

Potrzebujesz pomocy technicznej?

Zadzwoń: +48 41 361 95 24

E-mail: sklep@cpp-prema.pl

OPIS PRODUKTU

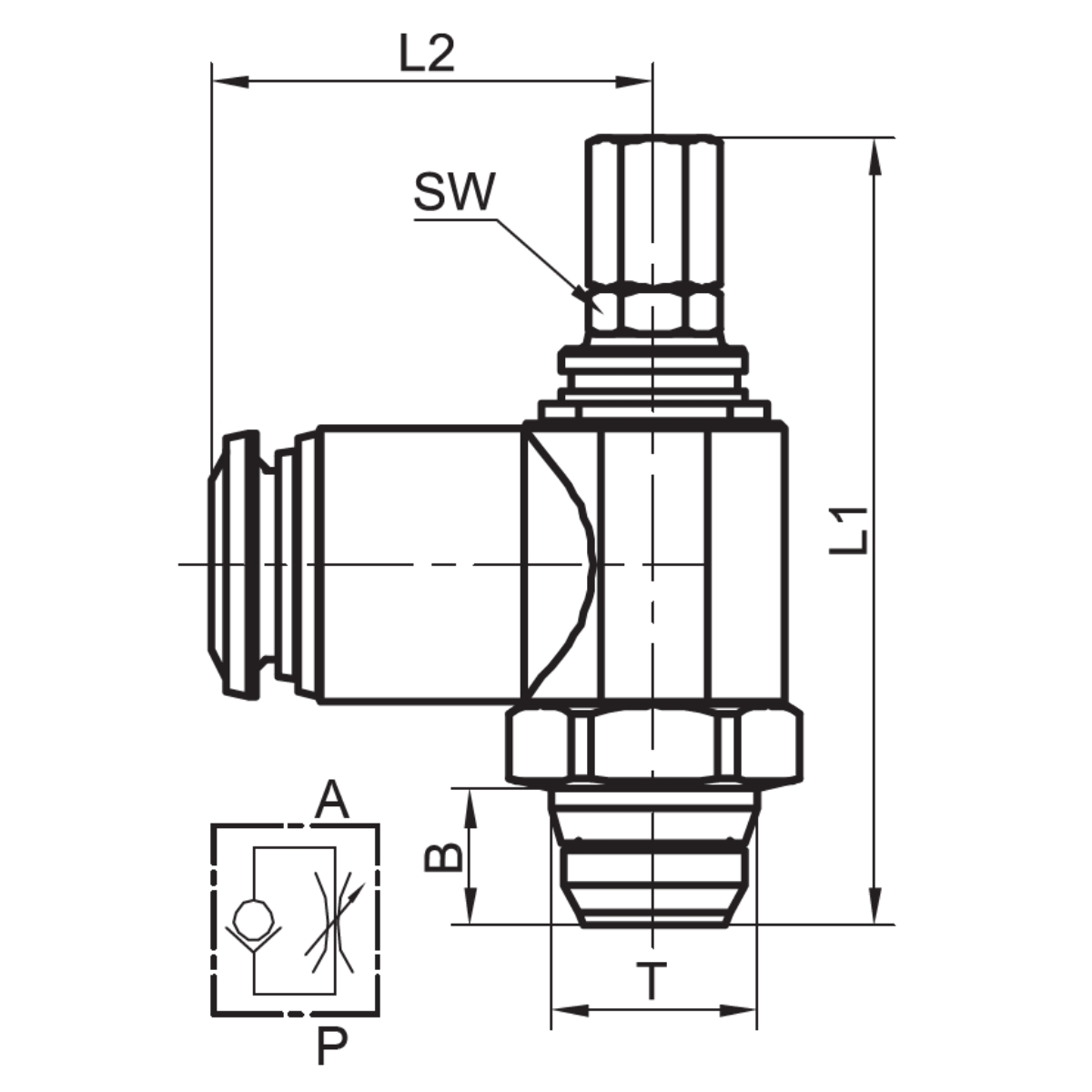

Zawór dławiąco-zwrotny wtykowy kątowy do siłownika, G1/8 do przewodu średnica 6 mm. Specyfikacja wykonania zawiera następujące wartości: średnica zewnętrzna przewodu a – 6 mm; kształt – kątowy wkręcany wtykowy; funkcja – zawór dławiąco-zwrotny; seria – 84.5082; sposób regulacji – pokrętłem; rozmiar gwintu b – G1/8; rodzaj gwintu b – zewnętrzny. Dla oznaczeń użytych na rysunku technicznym obowiązują wartości: T – G1/8; średnica Dz – 6 mm; B – 6 mm; L1 – 22 mm; L2 – 35 mm; SW – 10 mm. Wykonanie materiałowe opisują parametry: materiał – tworzywo sztuczne. Produkt można zastosować z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem działania maszyny. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy należy rozpatrywać łącznie. Schemat funkcjonalny i oznaczenia portów trzeba porównać z wymaganym przebiegiem sygnałów oraz kierunkiem przepływu w każdym stanie pracy. Dobór trzeba oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Podczas weryfikacji wykonania dobrze jest porównać wszystkie cechy sąsiednich części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania produktu trzeba ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol funkcjonowania powinno się traktować jako wiążące. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części sąsiednich i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Porty powinno się podłączyć zgodnie z oznaczeniami, dbając o czystość kanałów i nie dopuszczając materiału uszczelniającego do drogi przepływu. Po każdej ingerencji w instalację należy wykonać próbę pracy w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Podczas bieżącej kontroli należy obserwować czas przełączenia, stabilność stanu oraz zachowanie odbiornika po pojawieniu się i zaniku sygnału sterującego. Jakość medium i zanieczyszczenia w instalacji mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. Niestabilne przełączanie, opóźniona reakcja albo wyciek są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. W czasie pracy dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Po ponownym złożeniu potrzebna jest kontrola szczelności i funkcji, przeprowadzona najpierw przy bezpiecznych nastawach, a następnie w normalnych warunkach pracy. Przed obsługą zaworu powinno się odpowietrzyć obwód i zabezpieczyć odbiorniki przed ruchem wywołanym energią pozostałą w obwodzie. Po każdej ingerencji należy odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach.
