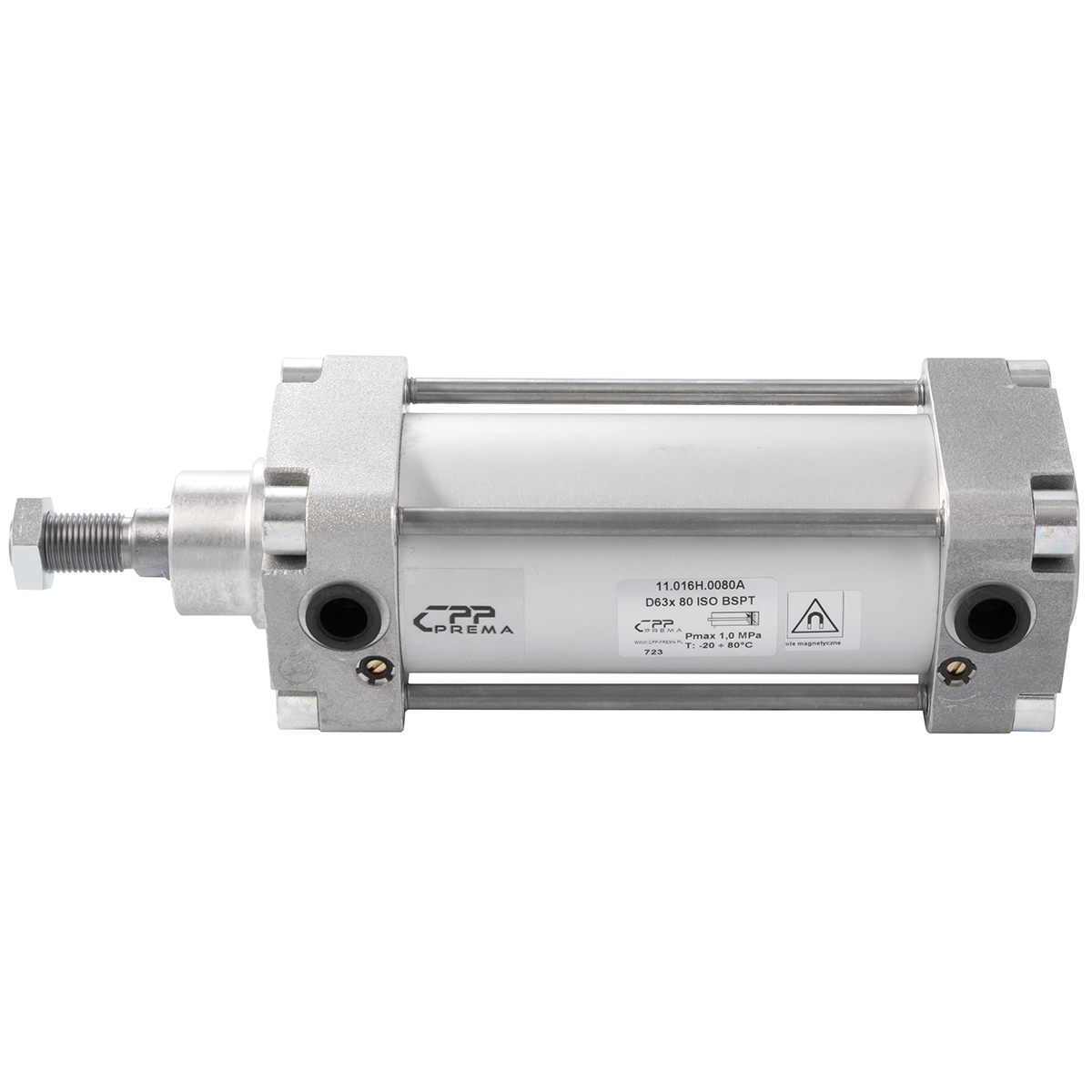

11.016H.0050A - Siłownik pneumatyczny ISO15552/6431 D63x50 dwustronnego działania z amortyzacją

Średnica Tłoka

D 063 mm [H]

Skok Siłownika

0050 mm

Seria

SSI

Tłok Magnetyczny

TAK

Funkcja

Dwustronnego Działania

Ilość Tłoków

Jeden

Ilość Tłoczysk

Jedno

Rodzaj Tulei

Tuleja Okrągła

Amortyzacja Pneumatyczna

Z Amortyzacją Pneumatyczną

Średnica Tłoczyska

20 mm

Gwint Tłoczyska

M16x1,5

Rodzaj Gwintu Tłoczyska

Zewnętrzny

Zabezpieczenie Przed Obrotem

NIE

Zamontowany Osprzęt

Brak

Gwint Przyłączy

G3/8

Ilość Przyłączy

Dwa

Materiał Uszczelnień

PU (Poliuretan)

Dodatkowy Zgarniacz

NIE

Regulacja Kąta Obrotu

NIE

Kąt Obrotu

Brak

Materiał Tłoczyska

Stal Węglowa Chromowana

Materiał Tulei

Stop Aluminium

Materiał Pokryw

Stop Aluminium

ATEX

NIE

Wykonanie Specjalne

NIE

Waga towaru (kg)

2,079

Długość towaru (metr)

0,244

Szerokość towaru (metr)

0,075

Głębokość towaru (metr)

0,075

Parametr techniczny 1

Pmax 1,0 MPa

Parametr techniczny 2

T: -20 ÷ 80°C

Waga towaru brutto (kg)

2,179

Waga opakowania (kg)

0,1

Okres gwarancji

18 miesięcy

Zdolności produkcyjne (w drodze)

131 szt

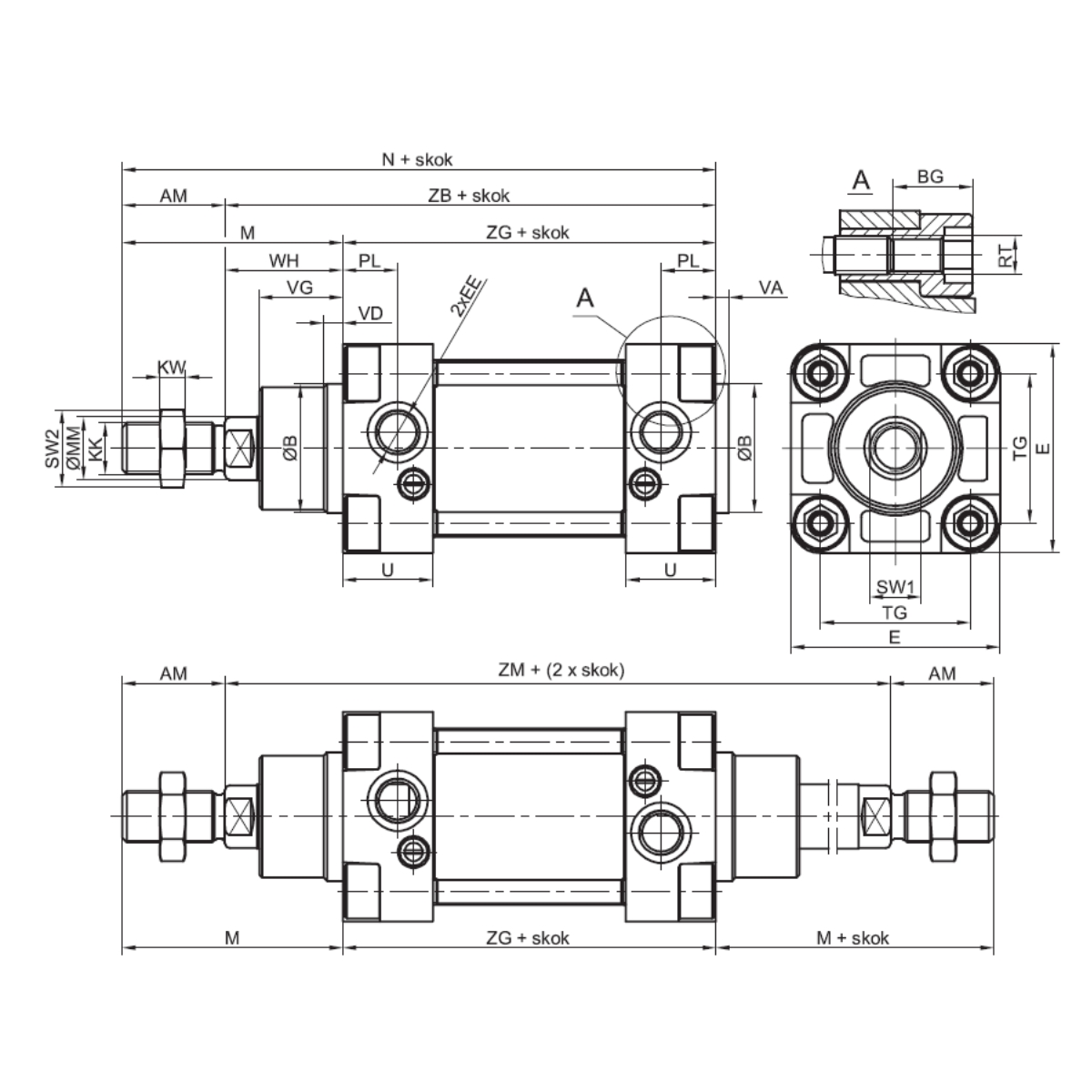

32 mm

øB d11

45 mm

18 mm

75 mm

G3/8

M16×1,5

8 mm

69 mm

ø MM f8

20 mm

190 mm

20 mm

SW1

16 mm

SW2

24 mm

56,5 mm

33 mm

4 mm

6 mm

26 mm

37 mm

158 mm

121 mm

ZG+SKOK

171 mm

195 mm

704,50 zł netto

866,54 zł brutto

W sprawie indywidualnych wycen prosimy o kontakt.

Nota prawna

Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.

Stan
magazynowy

3 szt 24 godz.

Zdolności
produkcyjne

131 szt

Potrzebujesz pomocy technicznej?

Zadzwoń: +48 41 361 95 24

E-mail: sklep@cpp-prema.pl

OPIS PRODUKTU

Siłownik dwustronnego działania z jednostronnym tłoczyskiem według normy ISO 15552.
Z możliwoścą sygnalizacji położenia tłoka ( z BSPT ).

PLIKI DO POBRANIA

Katalog produktowy PDF

Pobierz plik

Pliki CAD CAD

Pobierz plik

ZAMIENNIKI

F1.0063.0050.00

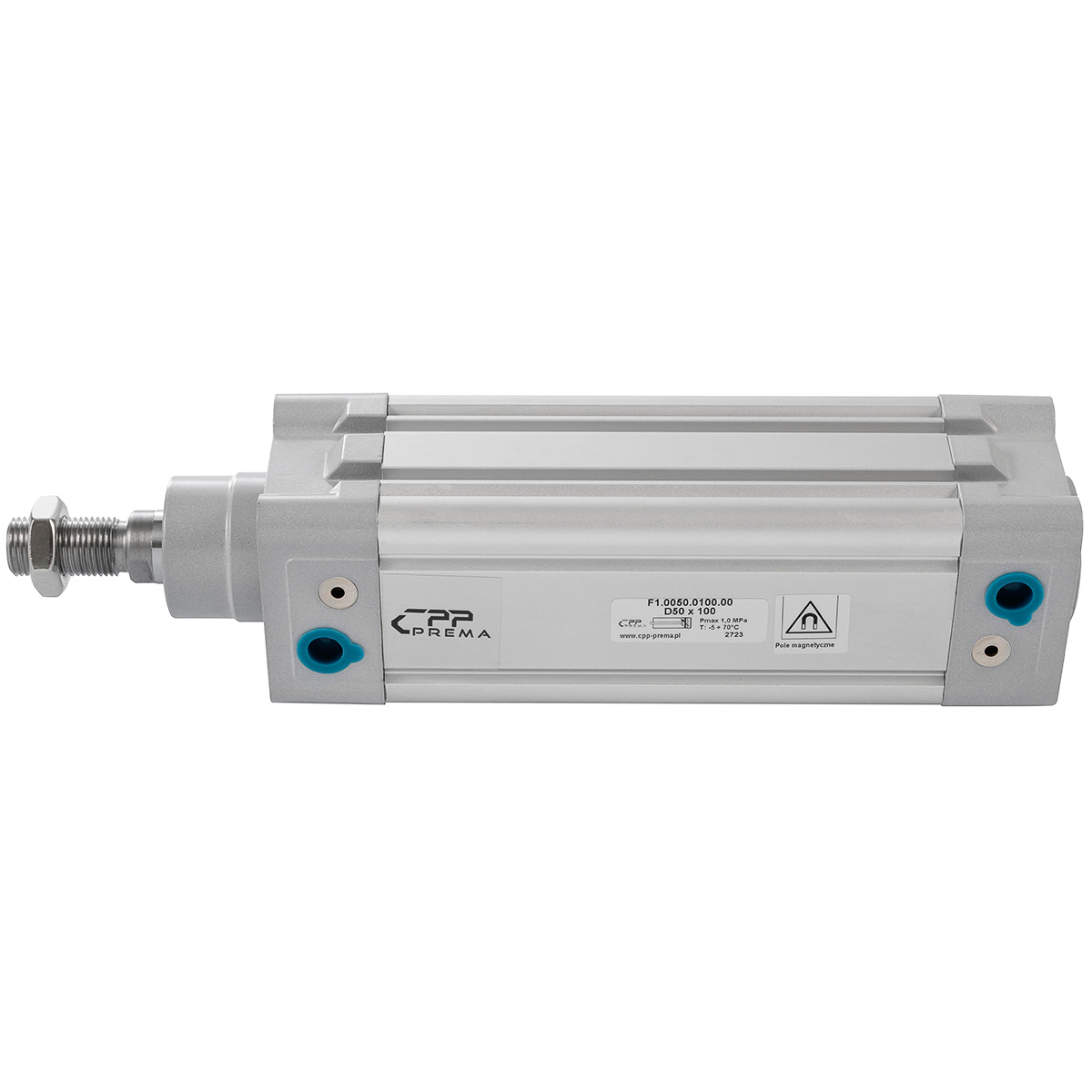

Siłownik pneumatyczny ISO15552/ 6431 FORTIS D63x50 dwustronnego działania z amortyzacją

ZALECANE AKCESORIA

10.014H.01

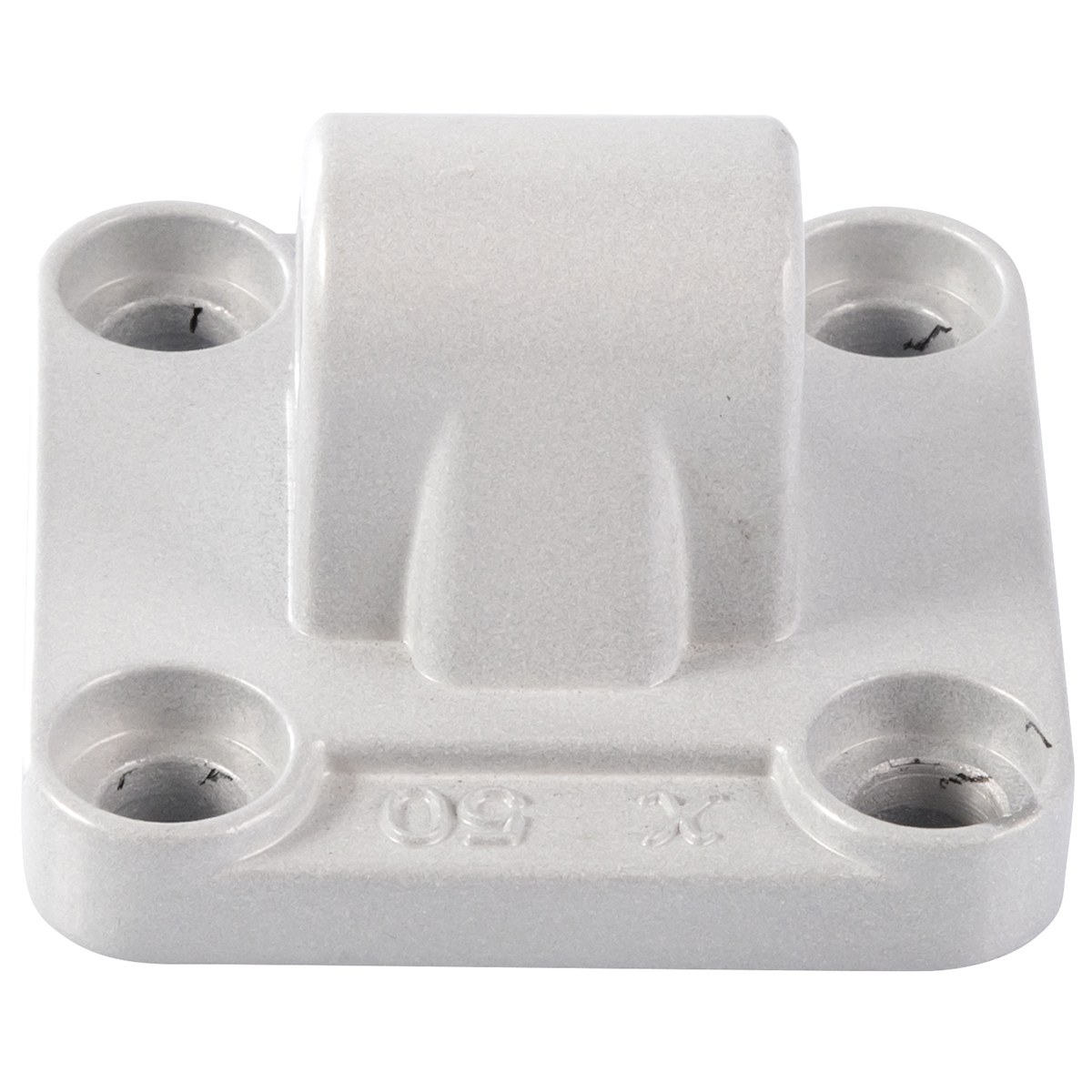

Ucho proste kompletne do siłownika pneumatycznego D63 ISO15552/6431, ISO21287, żeliwo

10.014H.01.1

Ucho proste do siłownika pneumatycznego D63 ISO15552/6431, ISO21287, żeliwo

10.014H.01.1AC

Ucho proste do siłownika pneumatycznego D63 ISO 15552/6431, ISO21287, aluminium

10.014H.01.A

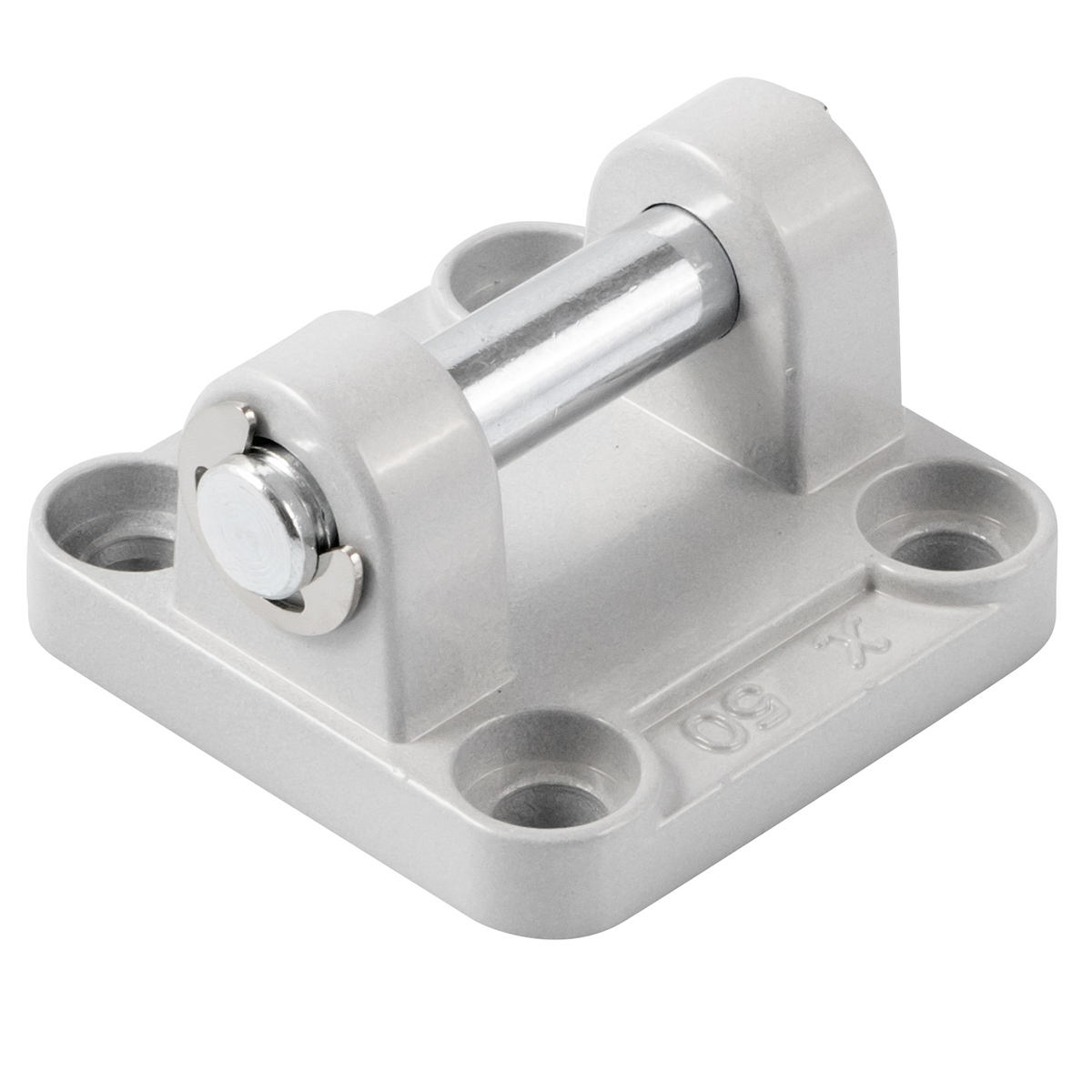

Ucho proste kompletne do siłownika pneumatycznego D63 ISO15552/6431, ISO21287, aluminium

10.014H.01.AC

Ucho proste kompletne do siłownika pneumatycznego D63 ISO 15552/6431, ISO21287, aluminium

10.014H.02

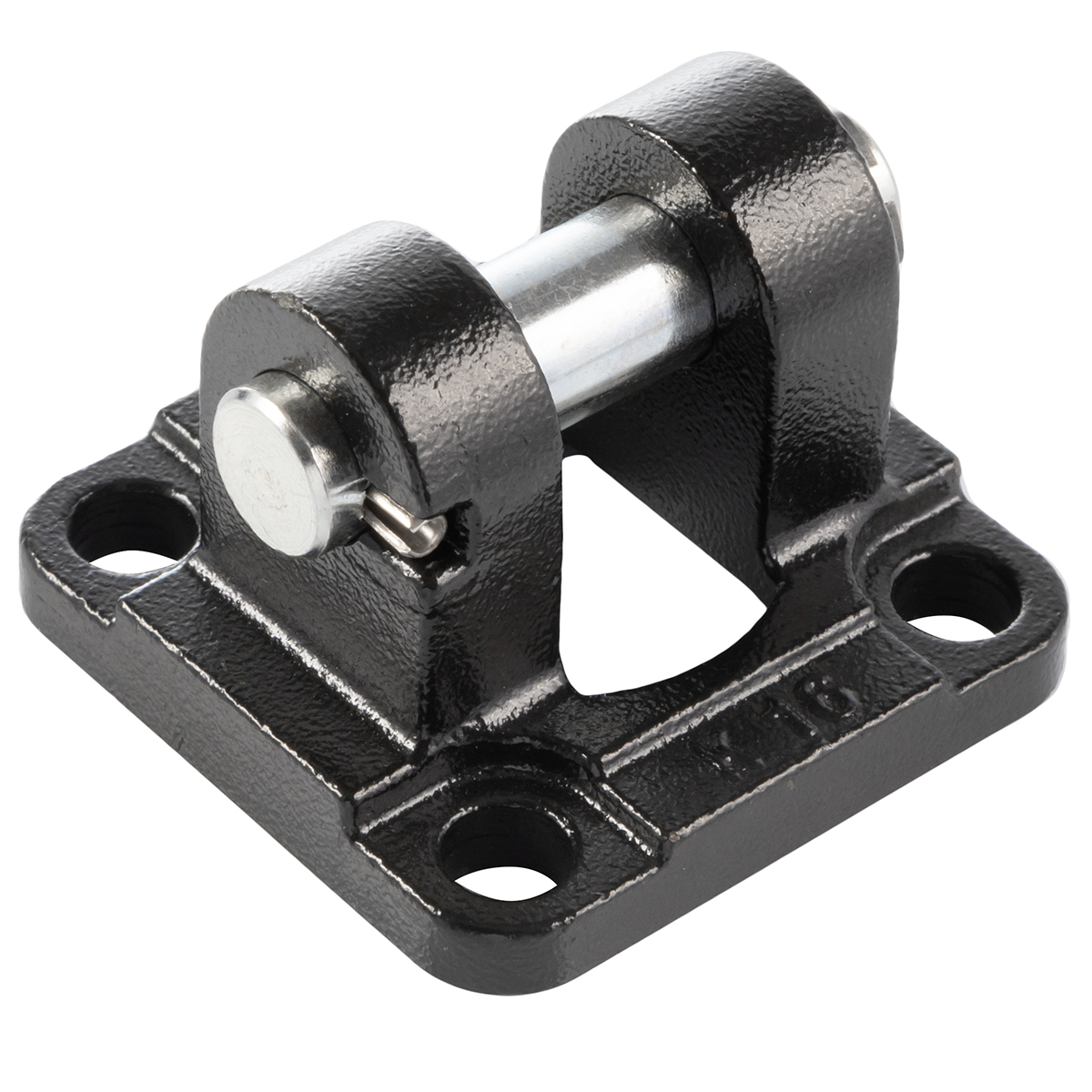

Widełki ze sworzniem do siłowników pneumatycznych D63 ISO15552/6432, ISO21287, żeliwo

10.014H.02.A

Widełki ze sworzniem do siłowników pneumatycznych D63 ISO15552/6432, ISO21287, aluminium

10.014H.02.AC

Widełki ze sworzniem do siłowników pneumatycznych D63 ISO 15552/6432, ISO21287, aluminium

10.014H.03

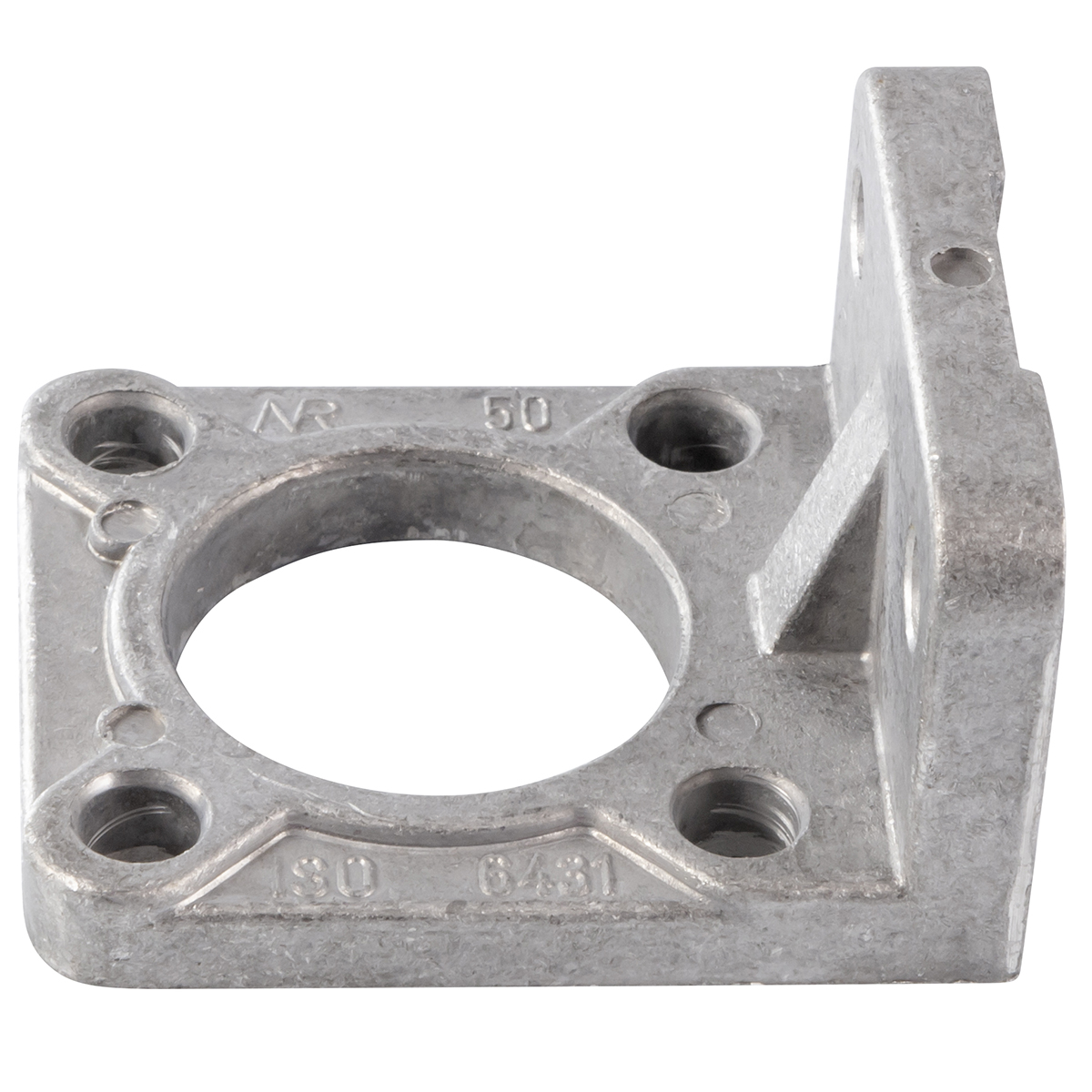

Łapa mocująca do siłowników pneumatycznych D63 ISO15552/6431, ISO21287, żeliwo

10.014H.04

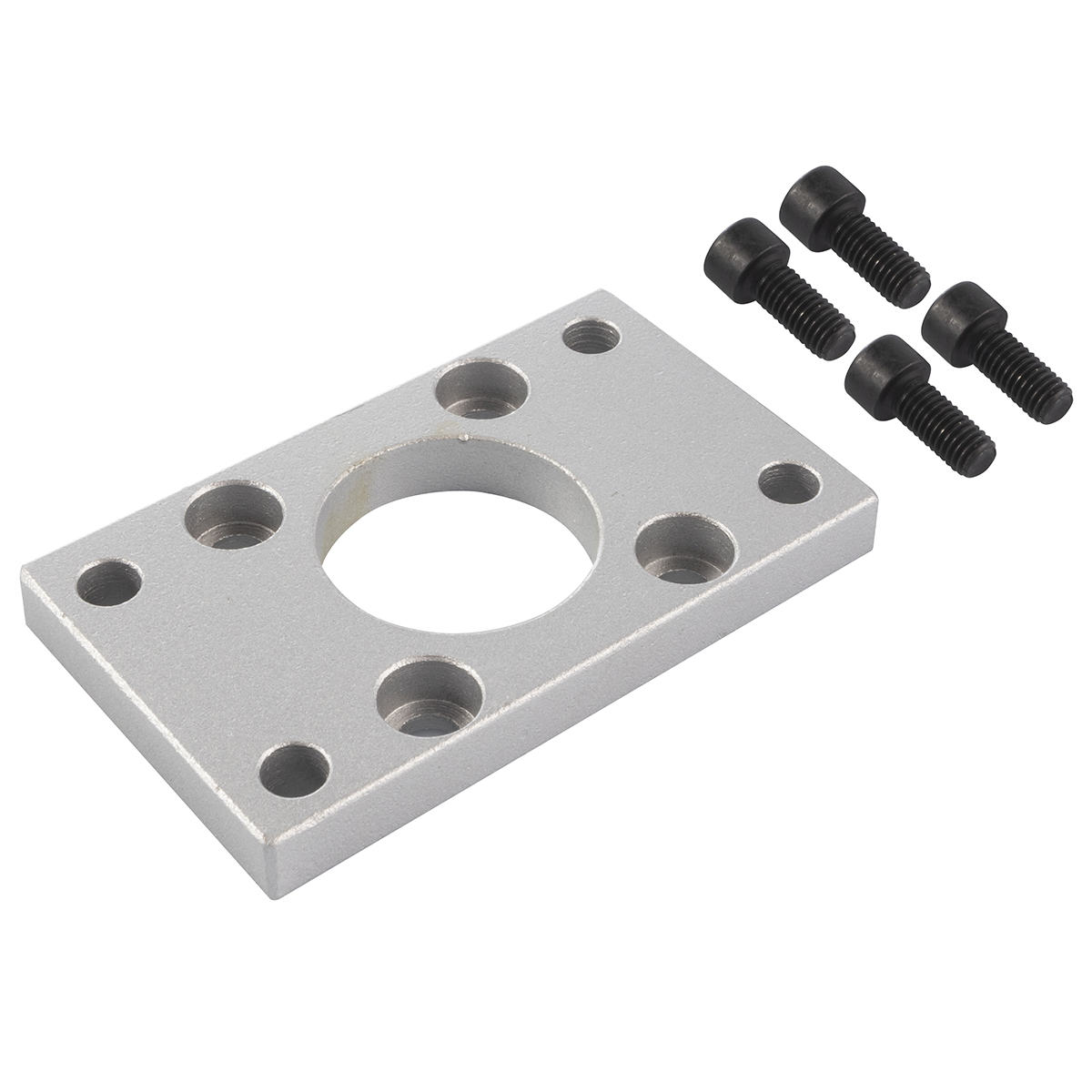

Kołnierz mocujący do siłownika pneumatycznego D63 ISO15552/6431, ISO21287, stal węglowa

10.014H.05

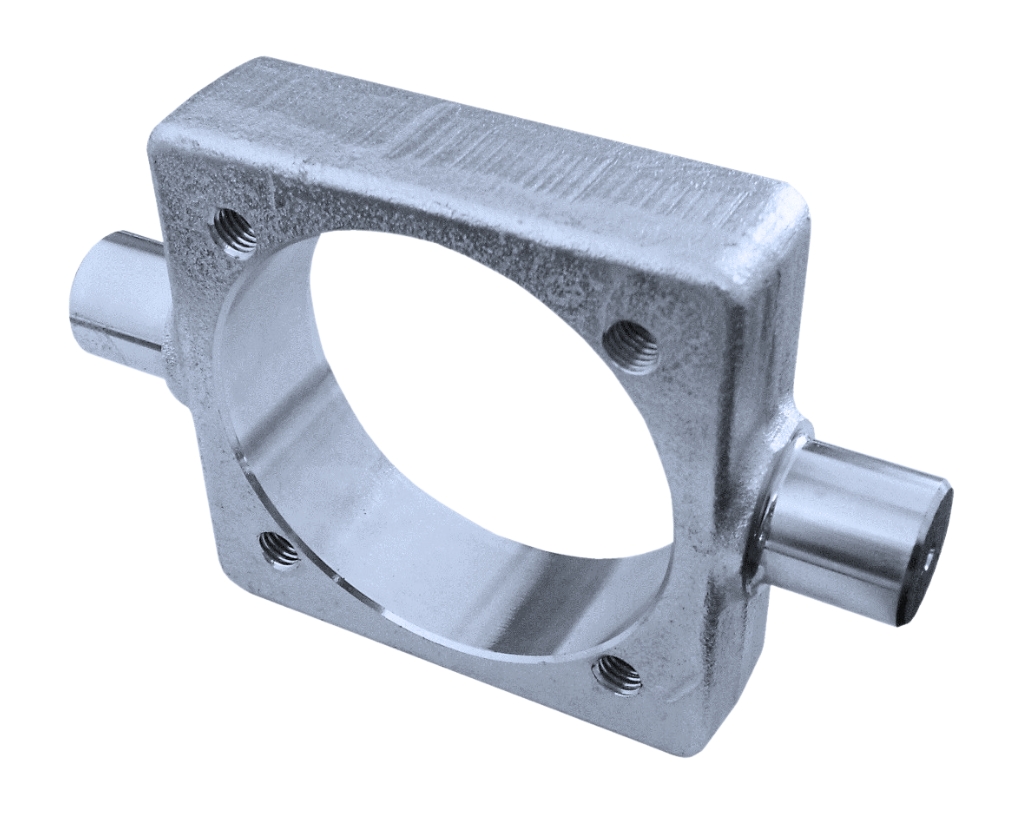

Jarzmo do siłownika pneumatycznego ISO D63, montaż na gwintowanych szpilkach siłownika

10.014H.06.

Końcówka prosta z przegubem kulowym M16x1,5 do siłownika D50/D63 (ISO 15552), D40/D50 (CNOMO)

10.014H.07

Końcówka widełkowa M16x1,5 ze sworzniem, do siłownika D50/D63 (ISO 15552), D40/D50 (CNOMO)

10.014H.08

Łącznik kompensacyjny M16x1,5 do siłownika D50/63 ISO15552/6431, D80/100 ISO21287, CNOMO

10.014H.13.A

Łapa mocująca wysoka do siłowników pneumatycznych D63 ISO15552/6431, ISO21287, aluminium

10.014H.15

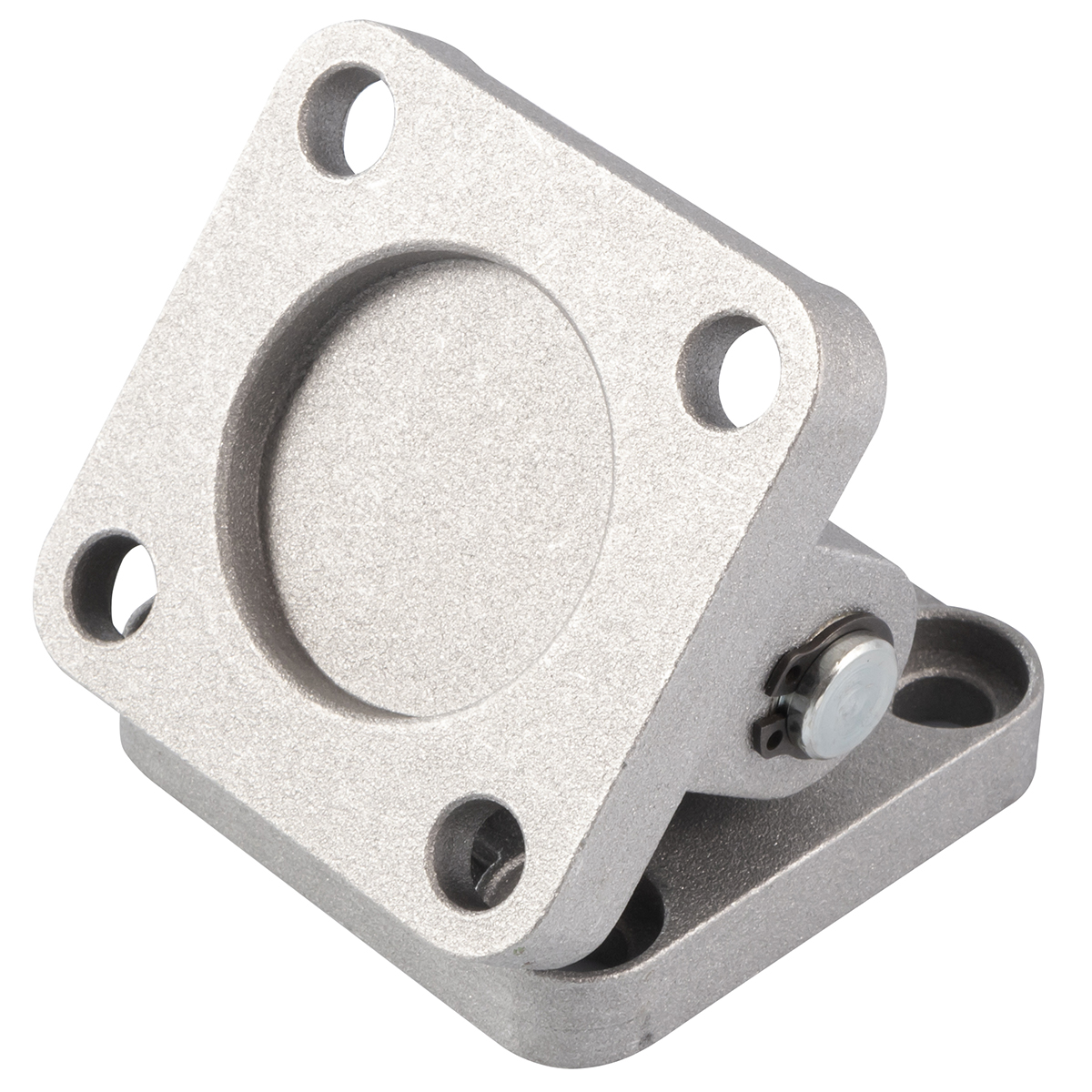

Ucho skośne kompletne do siłownika pneumatycznego D63 ISO15552/6431, ISO21287, żeliwo

10.014H.15.A

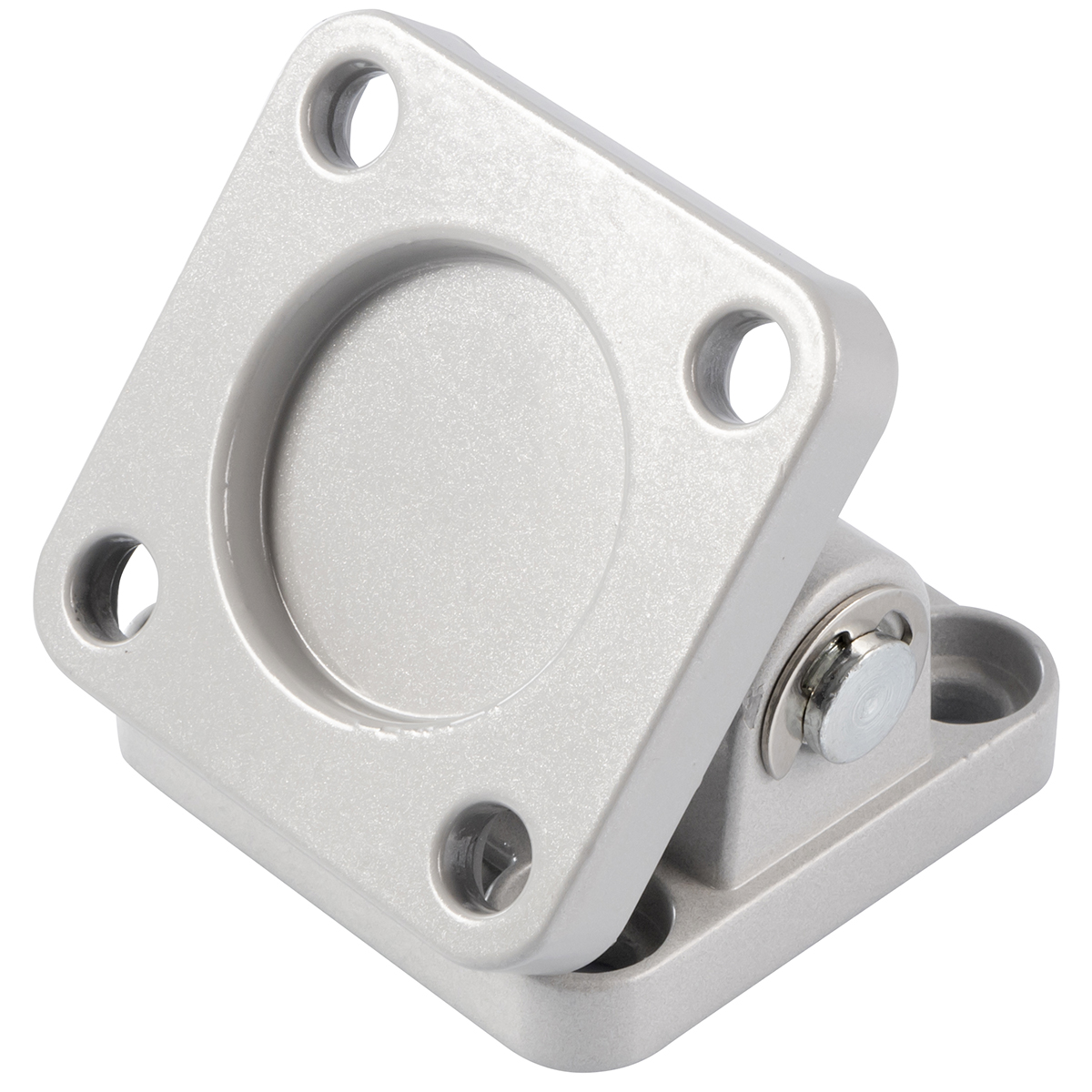

Ucho skośne kompletne do siłownika pneumatycznego D63 ISO15552/6431, ISO21287, aluminium

10.014H.15.AC

Ucho skośne kompletne do siłownika pneumatycznego D63 ISO 15552/6431, ISO21287, aluminium

10.014H.16

Ucho proste z przegubem kulowym do siłownika D63 ISO15552/6431, ISO21287 do widełek 10.014H.23

10.014H.23

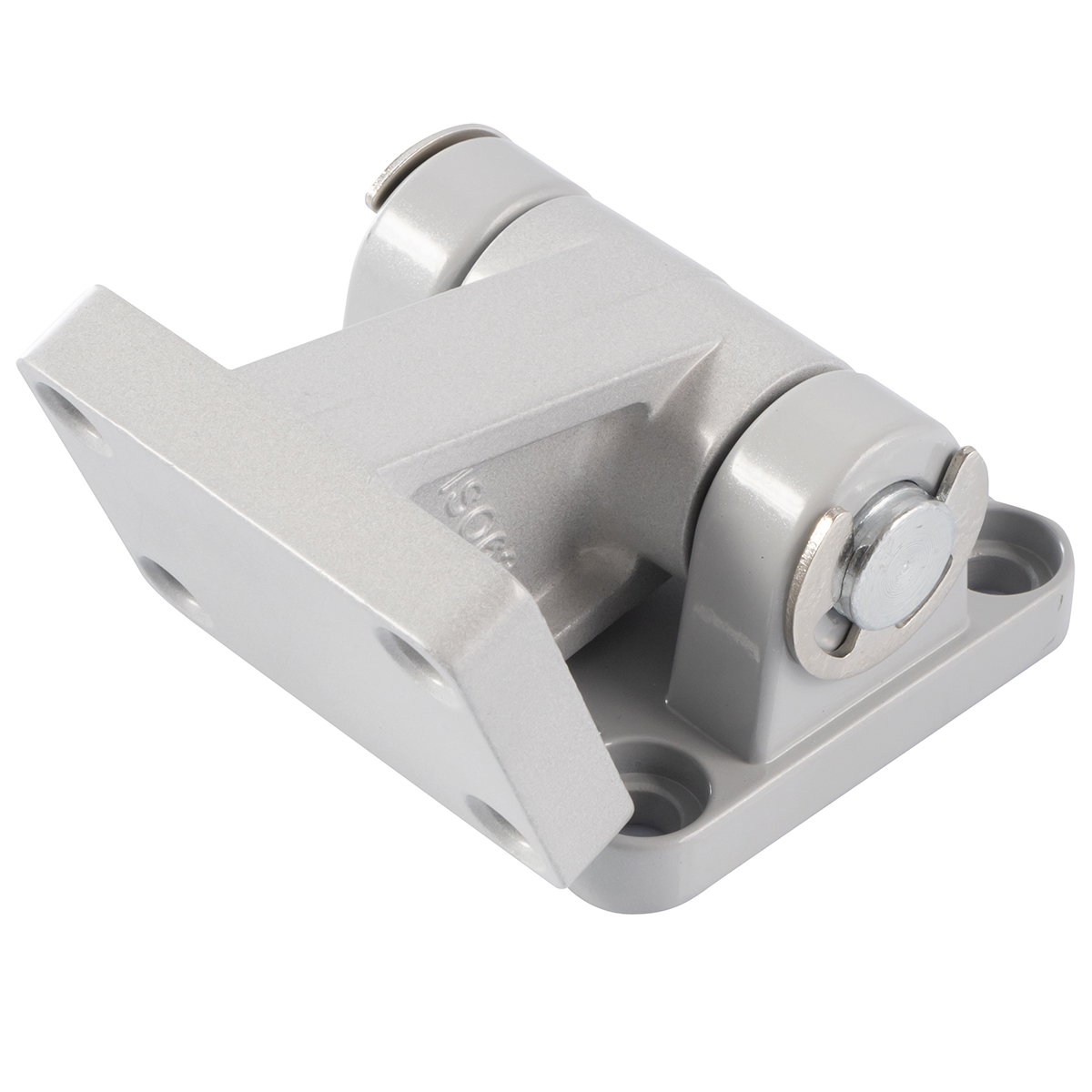

Widełki ze sworzniem zabezpieczonym przed obrotem do siłowników D63 ISO15552/6431, ISO21287

10.014J.18

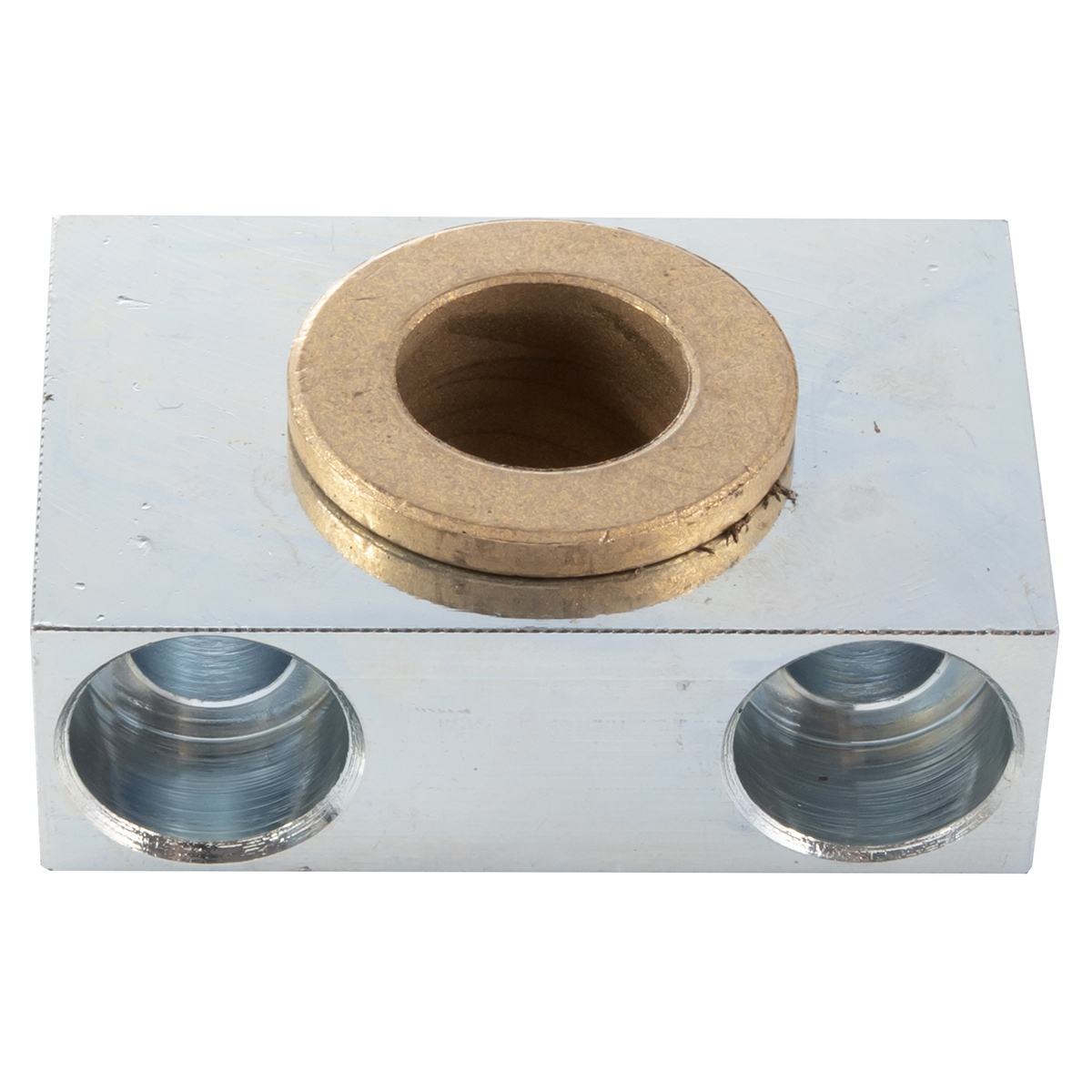

Wspornik łożyskowy do jarzma siłownika pneumatycznego D63/80 ISO15552/6431

13.016H.KN.

Uszczelnienia do siłowników pneumatycznych ISO SSI D63 typu 11.016H/10.016H

17.10AR.01

Czujnik pola magnet. półprzewodnikowy typu T 24V DC BALLUFF -2m BMF 235K-PS-C-2A-PU-02 BMF00AR

17.11M9.01

Uchwyt czujnika do siłownika ISO/CNOMO, serii SSI,SCN D32-D125 tuleja okrągła

22.0801.5238B

Elektrozawór pneumatyczny rozdzielający ZE 5/2 G3/8 bistabilny cewki 24V DC 6,5W

22.0803.5238B

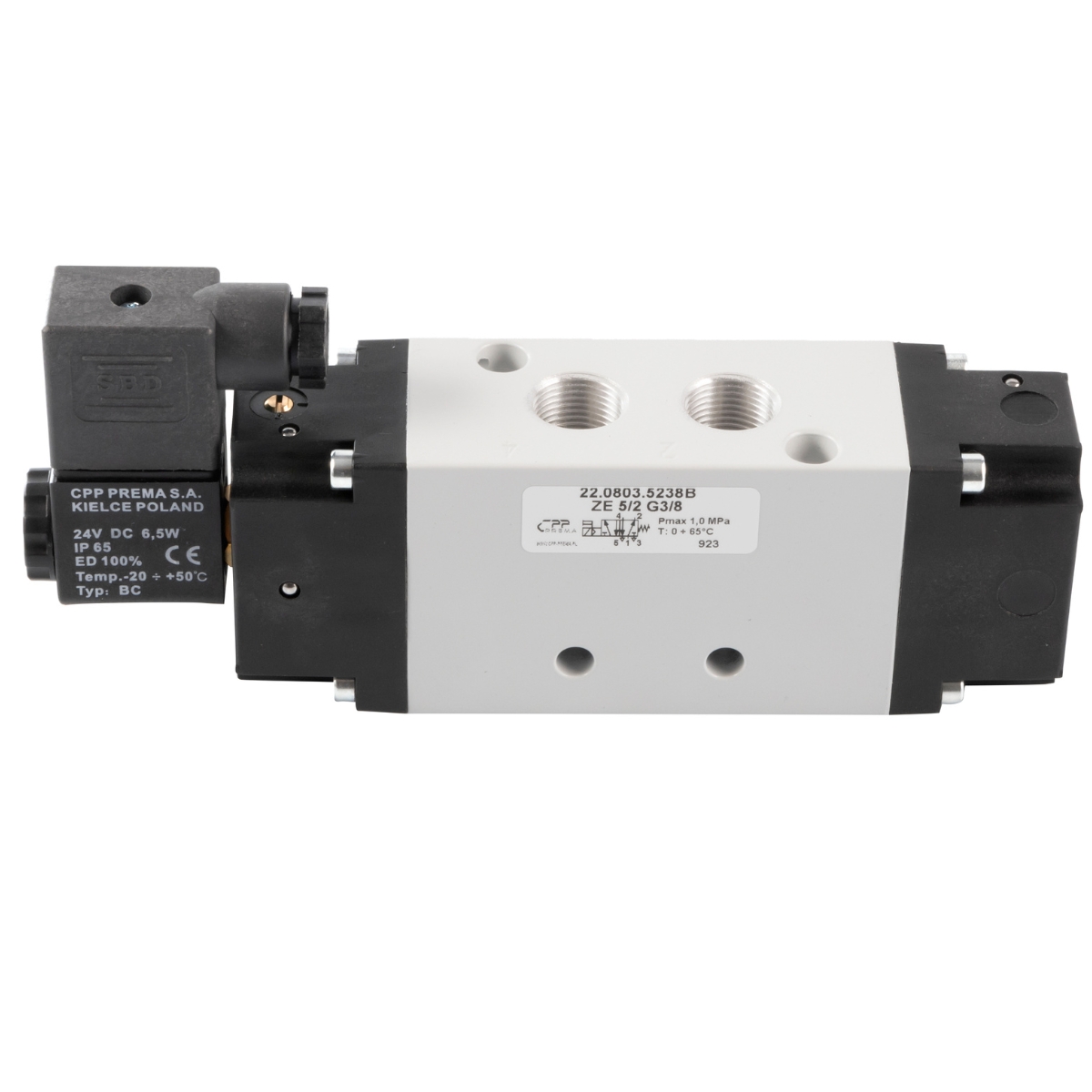

Elektrozawór pneumatyczny rozdzielający ZE 5/2 G3/8 monostabilny cewka 24V DC 6,5W
