Seria DTP

Seria DTP w ofercie CPP PREMA obejmuje dwie kluczowe rodziny produktów. Pierwszą stanowią Komplety naprawcze DTP, a drugą Płyty przyłączeniowe DTP. Te akcesoria powstały z myślą o wspieraniu prawidłowej eksploatacji zaworów i elektrozaworów pneumatycznych. Stanowią nieodzowne uzupełnienie instalacji, w których priorytetem jest niezawodność, łatwa konserwacja oraz szybkość napraw.

Komplety naprawcze DTP zaprojektowano, aby ułatwić regenerację zaworów 3‑drogowych i 5‑drogowych serii DTP (oraz niekiedy DTE). Z czasem uszczelnienia i drobne elementy ulegają zużyciu. Objawia się to wyciekami sprężonego powietrza i spadkiem efektywności siłowników. Sięganie po nowe zawory bywa kosztowne, dlatego optymalnym rozwiązaniem jest wymiana uszczelek, oringów i sprężyn – właśnie to zapewnia Komplet naprawczy DTP. To zestaw dedykowanych części zamiennych, dopasowanych precyzyjnie do kształtu i wymiarów konkretnego zaworu.

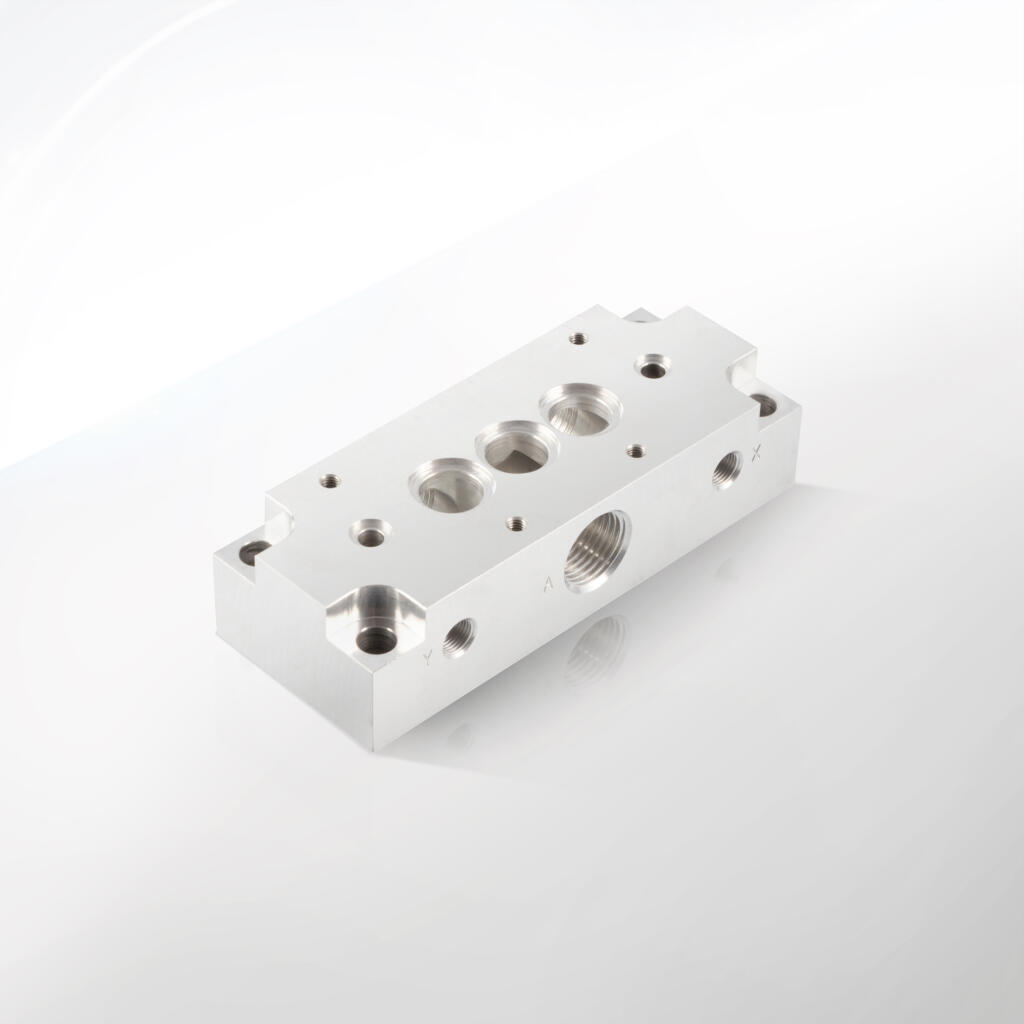

Z kolei Płyty przyłączeniowe DTP służą do organizacji instalacji. Wersje 3‑drogowe i 5‑drogowe występują w wielu gwintach (np. G1/8, G1/4, G3/8, G1/2, G3/4, G1). Zadaniem płyt jest scalenie zaworów w jeden moduł i ograniczenie liczby węży. W efekcie można zbiorczo podłączyć kilka zaworów, co upraszcza eksploatację i zwiększa przejrzystość. Nie trzeba już prowadzić kilkunastu osobnych przewodów do każdego zaworu. Płyta przyłączeniowa bywa też ważna przy tworzeniu bloków płytowych, w których mieści się kilka zaworów obok siebie.

Z praktycznego punktu widzenia, firmy sięgają po serię DTP, by zaoszczędzić czas i pieniądze. Dzięki Kompletom naprawczym DTP unikają wymiany całych zaworów, co bywa znacznie droższe. Wystarczy zdemontować korpus, wyjąć stare uszczelki i założyć nowe z zestawu. Sama operacja zajmuje kilkanaście minut, a przywraca stuprocentową szczelność. Płyty przyłączeniowe DTP natomiast przekładają się na szybszy montaż i wygodniejszy serwis. Gdy zawór w płycie wymaga naprawy, łatwo go wykręcić, bez ingerencji w cały układ orurowania.

CPP PREMA zapewnia wysoką jakość materiałów, co ma znaczenie zarówno dla kompletów naprawczych, jak i płyt przyłączeniowych. Uszczelki z NBR, FKM czy EPDM, sprężyny ze stali nierdzewnej, korpusy płyt z anodowanego aluminium lub mosiądzu – wszystko to wpływa na długą żywotność i bezpieczeństwo. Liczne testy fabryczne potwierdzają zgodność parametrów z normami branżowymi. Dzięki temu w przypadku intensywnych warunków pracy (wysoka wilgotność, zapylenie, wahania temperatur) produkt wciąż wytrzymuje typowe obciążenia.

Opisując serię DTP, warto podkreślić korzyści związane z ekologią i zrównoważonym rozwojem. Regeneracja zaworów ogranicza zużycie surowców i zapobiega generowaniu odpadów w postaci starych zaworów. Wystarczy wymienić elementy eksploatacyjne. Płyty przyłączeniowe, tworząc modułowe układy, pozwalają zmniejszyć liczbę węży i łączników, co również przekłada się na mniejszą liczbę odpadów. Dla firm działających w ramach polityki CSR to ważne, bo ogranicza ślad węglowy i świadczy o racjonalnej gospodarce zasobami.

Istotne jest też, że seria DTP nie ogranicza się do jednej branży. Komplety naprawcze i płyty przyłączeniowe sprawdzają się w sektorze spożywczym, motoryzacyjnym, chemicznym, energetycznym czy budowlanym. Wszędzie tam, gdzie zawory 3‑ i 5‑drogowe rozdzielają sprężone powietrze, serwisant może sięgnąć po Komplet naprawczy DTP, a projektant systemu – po Płytę przyłączeniową DTP, by zorganizować instalację w sposób przejrzysty i ekonomiczny.

Dużym walorem jest też dostępność wariantów. Producent dba, by klienci mogli dobrać rozmiar gwintu, liczbę dróg i wymiary płyty do swoich potrzeb. Poza klasycznymi gwintami G1/4, G3/8 czy G1/2, w ofercie znajdują się większe lub mniejsze, dedykowane do specyficznych przepływów i ciśnień. Zróżnicowanie dotyczy także materiałów. Można wybrać płyty z aluminium anodowanego do standardowych warunków, mosiężne dla bardziej wymagających aplikacji czy stal nierdzewną do środowisk agresywnych.

Wspólny mianownik obu rodzin produktów – Komplety naprawcze DTP i Płyty przyłączeniowe DTP – to redukcja kosztów. Z jednej strony (komplety) minimalizują wydatki na wymianę zaworów, z drugiej (płyty) obniżają koszty orurowania i przestojów serwisowych. W dobie rosnącej konkurencji i wymagań rynkowych te aspekty mają ogromne znaczenie dla przedsiębiorstw, które chcą utrzymać konkurencyjność i ograniczyć straty wynikające z awarii.

Podczas projektowania i montażu serii DTP warto pamiętać o prostych, lecz ważnych zasadach. Komplet naprawczy musi być dobrany do konkretnego modelu zaworu, uwzględniając liczbę dróg i rozmiar gwintu. Płyty przyłączeniowe trzeba natomiast selekcjonować pod kątem wymaganego przepływu i ciśnienia. Należy także dopilnować, aby moment dokręcania śrub mieścił się w zalecanym przedziale (np. 5–8 Nm). Dzięki temu unikamy zgniecenia uszczelek lub nieszczelności.

Seria DTP firmy CPP PREMA obejmuje Komplety naprawcze DTP i Płyty przyłączeniowe DTP. Te dwa rodzaje produktów mają szerokie zastosowanie w wielu branżach i aplikacjach. Poniżej przedstawiamy różnorodne scenariusze, w których przedsiębiorstwa mogą wykorzystać je do usprawnienia, serwisowania i reorganizacji swoich systemów pneumatycznych.

Przemysł spożywczy

W zakładach przetwórstwa żywności i napojów, niezawodność zaworów 3‑drogowych i 5‑drogowych jest kluczowa. Przy procesach dozowania, pakowania czy transportu surowców, każda minuta przestoju oznacza straty finansowe. Dzięki Kompletom naprawczym DTP firmy mogą szybko wyeliminować nieszczelności w zaworach, przywracając pełną wydajność i sterylność. Z kolei Płyty przyłączeniowe DTP ograniczają liczbę przewodów i połączeń. To pomaga utrzymać czystość i higienę w trudnym, wilgotnym środowisku. W razie potrzeby rozbudowy linii, inżynierowie doceniają modułowość: można dołożyć kolejne zawory do płyty, zamiast przeprowadzać remont całej instalacji.

Motoryzacja i linie montażowe

Fabryki motoryzacyjne wykorzystują setki siłowników i zaworów pneumatycznych do sterowania procesami montażu. Gdy zawór ulega awarii, wymiana całości na nowy bywa kosztowna i czasochłonna. Komplety naprawcze DTP stanowią wtedy idealne rozwiązanie. Mechanik zdejmuje zawór, wymienia uszkodzone uszczelki i sprężyny, po czym szybko przywraca urządzenie do użytku. Płyty przyłączeniowe DTP pozwalają jednocześnie zredukować bałagan w przewodach i lepiej zorganizować strefy zasilania poszczególnych segmentów linii. W motoryzacji ważna jest też elastyczność. Gdy model auta się zmienia, płyta przyłączeniowa ułatwia przejście na inny układ zaworów, bez ogromnych nakładów.

Przemysł chemiczny i farmaceutyczny

W środowiskach, gdzie kontakt z substancjami agresywnymi i wysokimi temperaturami jest normą, zawory 3/2 i 5/2 pracują w trudniejszych warunkach. Komplety naprawcze DTP umożliwiają wymianę zużytych oringów na bardziej odporny elastomer (np. FKM), przedłużając żywotność zaworów. Płyty przyłączeniowe DTP ograniczają liczbę punktów potencjalnie narażonych na wyciek i przyspieszają konserwację. Dla branży farmaceutycznej cenna jest łatwość czyszczenia i sterylizacji – płyty można szybko przemyć, nie rozbierając całej masy węży i łączników.

Energetyka i ciepłownictwo

W kotłowniach, elektrociepłowniach czy systemach transportu biomasy zawory pneumatyczne kierują powietrze do klap i siłowników bezpieczeństwa. Komplety naprawcze DTP pozwalają na szybkie przywrócenie działania zaworów bez konieczności zamawiania nowego sprzętu. To kluczowe w branżach, gdzie przestoje generują kolosalne straty. Płyty przyłączeniowe DTP przyczyniają się do porządku w rozległych halach pełnych rurociągów. Jeden moduł płyty, zamontowany w wygodnym miejscu, obsługuje kilka zaworów, co ułatwia też inspekcje w trakcie audytów.

Branża budowlana i maszyny mobilne

Maszyny do betonu, rusztowania z siłownikami pneumatycznymi, systemy sterowania zaprawą – wszędzie tam, gdzie ciśnienie powietrza wspomaga procesy budowlane, zawory 3‑drogowe i 5‑drogowe muszą być niezawodne. Komplety naprawcze DTP wykluczają konieczność długiego czekania na nowy zawór w razie awarii. Serwisant sam wymienia uszczelki. Płyty przyłączeniowe DTP organizują instalację w kompaktowych maszynach, gdzie cenny jest każdy centymetr przestrzeni.

Warsztaty i małe firmy usługowe

Nie tylko wielkie fabryki potrzebują sprawnych zaworów pneumatycznych. W warsztatach samochodowych, drukarniach, zakładach lakierniczych, a nawet w niewielkich studiach prototypowych, zawory i siłowniki są na porządku dziennym. Komplety naprawcze DTP pomagają przedłużać żywotność sprzętu i ograniczać koszty zakupu nowych komponentów. Płyty przyłączeniowe DTP natomiast porządkują przestrzeń, co ma znaczenie w miejscach, gdzie każdy metr kwadratowy bywa na wagę złota.

Przemysł drzewny i meblarski

W halach obróbki drewna siłowniki pneumatyczne unoszą i dociskają elementy, uruchamiają piły i wiertarki przelotowe, a także wspomagają transport desek. Gdy zawór zaczyna przeciekać, występuje ryzyko spadku ciśnienia i osłabienie docisków. Komplety naprawcze DTP przywracają szczelność, a Płyty przyłączeniowe DTP sprawiają, że warsztat staje się czytelniejszy. Jeśli nagle trzeba dorzucić kolejne stanowisko czy maszynę, wystarczy kolejny moduł płyty.

Automatyka magazynowa i logistyka

Transport wewnętrzny w magazynach wysokiego składowania lub sortowniach kurierskich coraz częściej opiera się na siłownikach i zaworach pneumatycznych. Komplety naprawcze DTP ułatwiają usuwanie usterek, które mogłyby spowodować wstrzymanie sortowania. Płyty przyłączeniowe DTP organizują zawory w wyspach zaworowych, zapewniając przejrzystość w centralnym punkcie sterowania taśmociągami. Szybka naprawa i modułowy charakter płyty zmniejszają liczbę przestojów, co bywa kluczowe w logistyce paczek.

Laboratoria, uczelnie i centra badawcze

W miejscach, gdzie tworzy się prototypy i prowadzi eksperymenty, czasem zmienia się konfigurację układów pneumatycznych kilka razy dziennie. Komplety naprawcze DTP pozwalają szybko wymieniać zużyte uszczelki, jeśli zawór był intensywnie testowany. Płyty przyłączeniowe DTP pasują do idei mobilnych stanowisk, gdzie liczy się łatwość przepinania zaworów i minimalna liczba przewodów. Dzięki temu naukowcy mogą testować różne prototypy maszyn z zachowaniem ładu i porządku.

Robotyka i aplikacje high-tech

W nowoczesnych robotach przemysłowych i manipulacyjnych zawory 5/2 sterują siłownikami chwytającymi. Płyta przyłączeniowa 5‑drogowa G1/8 do DTP sprawdza się w zminiaturyzowanych urządzeniach, gdzie każdy gram masy bywa istotny. W razie problemu uszczelnienia, Komplet naprawczy DTP pozwala wymienić oringi, nie marnując kosztownych zaworów. W branży high-tech tak pojmowana elastyczność przekłada się na oszczędność środków i czasu.

Przemysł kolejowy i pojazdy szynowe

Hamulec, system drzwiowy czy mechanizmy składania siedzeń – wszystko to często działa z wykorzystaniem sprężonego powietrza. Zawory 5‑drogowe rozdzielające strumień powietrza mogą być scentralizowane na płycie przyłączeniowej G1/4 lub G3/8. W przypadku awarii w terenie, zamiast kupować nowe zawory, serwisant sięga po Komplet naprawczy DTP i przeprowadza szybką wymianę uszczelek. To pozwala ograniczyć opóźnienia w ruchu pociągów.

Branża lotnicza i obronna

W hangarach lub bazach wojskowych, gdzie używa się systemów wspomaganych pneumatyką do obsługi samolotów czy pojazdów, płyty przyłączeniowe DTP porządkują instalację. Każda strefa, np. układ podwozia, może mieć własny blok płytowy 5‑drogowy. Gdy coś przecieka, wystarczy wymienić uszczelki dzięki Kompletom naprawczym DTP. To usprawnia pracę mechaników, którzy nie muszą z każdą awarią sprowadzać nowego zaworu.

Maszyny rolnicze i sektory agro

Nowoczesne maszyny rolnicze korzystają z pneumatyki do sterowania, np. w siewnikach czy opryskiwaczach. Intensywna ekspozycja na pył, wilgoć i zmiany temperatury często prowadzi do przyspieszonego zużycia uszczelek. Komplet naprawczy DTP staje się wybawieniem, bo nie trzeba odsyłać maszyny do serwisu na tygodnie. Płyta przyłączeniowa DTP ogranicza plątaninę węży i minimalizuje ryzyko, że rolnik czy serwisant błędnie podłączy przewód.

Automatyka budynkowa i HVAC

Choć w branży HVAC królują zawory elektromagnetyczne do wody czy glikolu, w niektórych instalacjach stosuje się także zawory pneumatyczne (np. do sterowania klapami przeciwpożarowymi czy przepustnicami w kanałach wentylacyjnych). Płyty przyłączeniowe DTP zbierają te zawory w szafie sterowniczej, dając czytelność podłączeń. Gdy oringi w zaworze pękają, Komplet naprawczy DTP załatwia sprawę, bez generowania kosztu nowego zaworu i przedłużających się prac modernizacyjnych.

Dział utrzymania ruchu i serwisy zewnętrzne

W dużych fabrykach, a także w firmach serwisujących maszyny dla różnych kontrahentów, kluczowe są szybkość i uniwersalność. Seria DTP zaspokaja te potrzeby. Komplet naprawczy DTP daje możliwość szybkiego przywrócenia zaworów do sprawności. Płyta przyłączeniowa pozwala w jednym miejscu gromadzić kilka zaworów, co znacznie ułatwia diagnozowanie awarii i skraca czas wyłączenia linii.

Logika i sterowanie sekwencyjne

Zawory 3‑ i 5‑drogowe często wchodzą w skład układów sekwencyjnych. Kiedy projektujesz sekwencje przełączania, warto scalić kilka zaworów w jednym bloku płytowym. W przypadku modernizacji wystarczy wymienić jedną płytę lub dołożyć kolejną, zamiast rzeźbić w dziesiątkach węży. Komplet naprawczy DTP pozwala długoterminowo obniżyć koszty części zamiennych, bo z reguły największemu zużyciu ulegają uszczelnienia.

Transport lotniczy i przenośniki bagażu

Na lotniskach automatyczne przenośniki transportują bagaże do sortowni. Zawory 5‑drogowe sterują zjazdami, klapami i ramionami. Przy dużym obciążeniu i ogromnej liczbie cykli, uszczelnienia potrafią się wyeksploatować w kilka miesięcy. Komplet naprawczy DTP bywa wtedy nieoceniony, skracając czas postoju do wymiany oringów. Płyty przyłączeniowe z kolei porządkują instalacje w rozległych halach, gdzie liczy się czytelne oznakowanie.

 Branża opakowaniowa i etykietująca

W maszynach do pakowania, zgrzewarek, etykieciarek czy systemów formowania kartonów siłowniki pneumatyczne pracują niemal bez przerwy. Zawory 5/2 kierują powietrze w rytmie kilkunastu cykli na minutę. Nic dziwnego, że co jakiś czas pojawiają się przecieki. Komplet naprawczy DTP usuwa ten problem błyskawicznie. Płyty przyłączeniowe DTP pozwalają też unifikować stacje zaworowe: łatwo jedną płytę wymienić na większą (lub z większym gwintem), gdy do linii dołącza się nową funkcjonalność pakowania.

Seria DTP obejmująca Komplety naprawcze DTP oraz Płyty przyłączeniowe DTP wymaga zrozumienia kluczowych parametrów technicznych, aby użytkownicy mogli dobrać właściwy produkt i stosować go zgodnie z zaleceniami. Te dane stanowią podstawę bezpiecznej i efektywnej eksploatacji w każdym zakładzie przemysłowym.

Komplety naprawcze DTP – dane podstawowe

1. Zakres kompatybilności
   Komplety naprawcze DTP są przeznaczone do zaworów 3‑drogowych (3/2) i 5‑drogowych (5/2), występujących w serii DTP (oraz często DTE). Ważne, by sprawdzić dokumentację producenta i upewnić się, że dany zestaw jest zgodny z rozmiarem i wariantem zaworu.

2. Elastomery
   Najczęściej stosowane uszczelki w Kompletach naprawczych DTP to NBR (kauczuk butadienowo‑akrylonitrylowy). Zapewnia wytrzymałość na oleje i smary, jest odpowiedni dla temperatur zwykle od –10°C do +60°C. Do aplikacji wyższej temperatury lub chemicznie agresywnych wybiera się elastomery FKM (fluorokauczuk). Z kolei w środowiskach wodnych i parowych zaleca się EPDM.

3. Sprężyny i elementy metalowe
   Jeśli zestaw wymaga wymiany sprężyn czy sworzni, producent dołącza je w komplecie. Zwykle są to elementy ze stali nierdzewnej lub węglowej z powłoką antykorozyjną, co zapewnia wysoką żywotność w warunkach przemysłowych.

4. Ciśnienie robocze
   Zawory pneumatyczne serii DTP i DTE zazwyczaj pracują w przedziale 2–10 bar. Komplety naprawcze DTP muszą wytrzymać takie ciśnienie bez deformacji uszczelek. W niektórych przypadkach wyższe ciśnienia (np. 12 bar) są dopuszczalne, lecz należy to sprawdzić w karcie katalogowej.

5. Temperatura pracy
   Standardowe uszczelnienia radzą sobie w przedziale ok. –10°C do +60°C. Wysokotemperaturowe lub niskotemperaturowe aplikacje mogą wymagać specjalnego elastomeru (FKM lub EPDM).

6. Wymiary i kształty oringów
   Producent dostarcza rysunek z dokładnymi oznaczeniami każdego elementu. Każdy oring posiada konkretną średnicę i grubość. Ich dopasowanie do rowków w zaworze to kwestia milimetrów. Niewłaściwy dobór prowadzi do nieszczelności i powtórnego demontażu.

7. Odporność chemiczna
   Część aplikacji wymaga styku z olejami, smarami lub substancjami agresywnymi. NBR jest odporny na oleje mineralne, FKM radzi sobie z wieloma rozpuszczalnikami, a EPDM nadaje się do wody, pary i środków zasadowych. Klient musi świadomie dopasować rodzaj uszczelek.

8. Zalecany moment dokręcania
   W dokumentacji Kompletów naprawczych DTP widnieje informacja, z jaką siłą skręcać śruby korpusu zaworu. Zwykle mieści się w zakresie 5–8 Nm (dla M5, M6), ale może się różnić w zależności od wielkości i materiału śrub.

9. Opakowanie i oznaczenia
   Producent zwykle pakuje zestaw w opakowanie z czytelną etykietą. Można znaleźć tam numer katalogowy i krótką instrukcję montażu. Dzięki temu unikamy pomyłek w wyborze oringów i sprężyn.

10. Trwałość i liczba cykli
    Uszczelki z NBR potrafią wytrzymać setki tysięcy cykli zaworu, jeśli powietrze jest prawidłowo przefiltrowane i nie ma ekstremalnych warunków. W przypadku pracy w wysokiej temperaturze lub intensywnego przełączania żywotność może być niższa. Producent zazwyczaj podaje przybliżone wartości testowe w warunkach laboratoryjnych.

Płyty przyłączeniowe DTP – dane podstawowe

1. Liczba dróg (3 lub 5)
   Płyty 3‑drogowe współpracują z zaworami 3/2, a płyty 5‑drogowe – z zaworami 5/2. Użytkownik musi dopasować płytę do typu zaworu, ponieważ ilość kanałów jest inna.

2. Gwinty przyłączeniowe
   Dostępne warianty to m.in. G1/8, G1/4, G3/8, G1/2, G3/4 i G1. Przepływ i szybkość przełączania zależą od wielkości gwintu. Proste reguły: mniejszy gwint – mniejszy przepływ, większy gwint – wyższe zapotrzebowanie na powietrze, ale i wyższa wydajność.

3. Bloki płytowe
   Niektóre modele występują w formie bloków, np. 5‑drogowy G3/8 n‑8 wielkość 2. Oznacza to, że płyta pozwala zgrupować kilka zaworów w jednym module. n określa liczbę dostępnych pozycji. Taka opcja jest świetna w rozbudowanych liniach, pozwalając na kompaktową zabudowę.

4. Materiał i powłoki
   Zazwyczaj płyty wykonuje się z anodowanego aluminium (lekkość i odporność na korozję). W cięższych warunkach spotyka się wersje z mosiądzu czy stali nierdzewnej. Anodowanie wytwarza twardą powłokę na powierzchni, co ułatwia utrzymanie czystości i podnosi trwałość.

5. Ciśnienie robocze
   Standardowy zakres to 2–10 bar, choć niektóre warianty mogą obsłużyć do 12 bar. Trzeba to zawsze sprawdzić w karcie katalogowej. Nadmierne ciśnienie może spowodować uszkodzenie płyty.

6. Temperatura pracy
   Typowo 0–60°C, chyba że płyta wyposażona jest w uszczelnienia o szerszym zakresie. Jeśli instalacja pracuje w chłodni czy przy bardzo wysokiej temperaturze, producent czasem oferuje wersje specjalne.

7. Wewnętrzna architektura kanałów
   Płyty zawierają precyzyjnie wykonane kanały przepływowe. Gładkość ścianek i brak zadziorów to klucz do minimalnych strat ciśnienia i sprawnego działania siłowników.

8. Uszczelnienia między zaworem a płytą
   Montaż zaworu na płycie opiera się na uszczelnieniach oringowych w rowkach. Istotne, by używać oringów przeznaczonych do danego modelu płyty, bo niewłaściwy rozmiar prowadzi do nieszczelności.

9. Montaż i zalecany moment śrub
   W dokumentacjach płyty przyłączeniowej DTP pojawia się informacja, jak mocno dokręcać zawory. Zwykle 5–8 Nm dla małych śrub M5/M6, a 10–12 Nm dla większych M8. Należy stopniowo zwiększać siłę krzyżowo, by zapewnić równomierny docisk.

10. Wymiary zewnętrzne i masa
    Każdy model opisany jest w tabelach producenta. Można tam znaleźć długość, szerokość i wysokość płyty. Wymiary muszą pasować do miejsca w szafie sterowniczej czy na konstrukcji maszyny. Masa płyty rośnie wraz z rozmiarem gwintu i liczbą dróg.

11. Standardy i normy
    Niektóre płyty przyłączeniowe DTP są zgodne z ISO (np. 5599/1) lub innymi normami. Oznacza to, że wymiary i układ portów mogą odpowiadać zaworom innych producentów kompatybilnym z tym samym standardem.

12. Warunki pracy i środowisko
    Płyty można stosować w warunkach normalnych, tj. suche sprężone powietrze, temperatura pokojowa, ciśnienie 6–8 bar. W środowisku agresywnym (chemikalia, wysoka wilgotność) preferuje się wersje z mosiądzu bądź stali nierdzewnej.

Zarówno Komplety naprawcze DTP, jak i Płyty przyłączeniowe DTP powstają z materiałów dobranych starannie do ich przeznaczenia. Inżynierowie CPP PREMA kładą nacisk na trwałość, odporność korozyjną i precyzję wymiarową, tak aby zapewnić wieloletnią eksploatację w środowiskach przemysłowych.

Komplety naprawcze DTP – materiały kluczowe

1. Elastomery uszczelniające
   W zestawach króluje NBR (kauczuk butadienowo‑akrylonitrylowy), zapewniający dobrą odporność na oleje i smary. Przy wyższej temperaturze lub agresywniejszych mediach stosuje się FKM, który świetnie wytrzymuje do +200°C i nie ulega degradacji pod wpływem rozpuszczalników czy kwasów. EPDM pojawia się w aplikacjach z wodą, parą i roztworami zasadowymi. To wszystko sprawia, że uszczelki z Kompletów naprawczych DTP można dopasować do wymagań procesu.

2. Sprężyny i elementy metalowe
   Wewnątrz zaworów znajdują się sprężyny sterujące powrotem tłoczka czy grzybka. CPP PREMA używa stali nierdzewnej lub hartowanej stali węglowej. Chroni je dodatkowa powłoka antykorozyjna (np. fosforanowanie czy ocynk). W efekcie sprężyny zyskują odporność na wilgoć i drgania. Drobne piny, podkładki i pierścienie nieraz powstają ze stali o określonej twardości, co zapobiega odkształceniom.

3. Precyzyjna obróbka
   Uszczelki i oringi są wytłaczane w formach o ustalonych tolerancjach. Po wulkanizacji i przycięciu sprawdza się ich wymiary, by wyeliminować egzemplarze z wadami. Ta kontrola jakości gwarantuje, że montując Komplet naprawczy DTP w zaworze, nie doświadczysz mikronieszczelności wynikających z niedokładności geometrii.

4. Zrównoważony charakter
   Wymiana samych uszczelnień to korzystne rozwiązanie z punktu widzenia ekologii. Gruby korpus zaworu pozostaje, a do utylizacji idzie wyłącznie niewielka ilość zużytej gumy czy metalu (jeśli sprężyny są wymieniane). Producent dba też o to, aby uszczelniacze nie zawierały szkodliwych substancji, takich jak kadm czy ołów, chroniąc środowisko i operatorów.

Płyty przyłączeniowe DTP – materiały i konstrukcja

1. Korpus z anodowanego aluminium
   Najpopularniejsze wersje płyt wykonuje się z aluminium poddawanego anodowaniu. Ten proces wytwarza na powierzchni cienką, lecz twardą warstwę, która chroni przed korozją, zarysowaniami i utlenianiem. Aluminium jest przy tym lekkie, co ułatwia montaż na maszynach, gdzie masa ma znaczenie (np. w robotyce).

2. Alternatywnie: mosiądz lub stal nierdzewna
   Tam, gdzie aluminium mogłoby nie wytrzymać ciężkich warunków (np. kontakt z kwasami, środowisko morskie), stosuje się mosiądz bądź stal nierdzewną. Mosiądz jest wysoce odporny na wilgoć i nie ulega korozji galwanicznej w większości sytuacji. Stal nierdzewna (np. AISI 304, 316) spisuje się w aplikacjach, gdzie sterylność i odporność na substancje agresywne to priorytet.

3. Kanały wewnętrzne
   Konstruktorzy tworzą w płycie precyzyjnie wyfrezowane kanały, które kierują powietrze do odpowiednich portów. Dzięki temu zmniejsza się liczba złączek i kolanek. Im mniej kolanek, tym mniejsze straty ciśnienia i potencjalnych punktów przecieku. Obróbka CNC pozwala uzyskać gładkie ścianki, by nie gromadzić zanieczyszczeń i nie stwarzać oporów.

4. Punkt styku z zaworem
   Na powierzchni płyty, gdzie montuje się zawór, wyznaczono rowki pod oringi. To tam następuje uszczelnienie między zaworem a płytą. Dzięki temu można wyeliminować dodatkowe uszczelki płaskie. W skrócie: gładka powierzchnia styku plus właściwie dobrany oring – i mamy szczelność rzędu kilkunastu bar bez ryzyka wycieków.

5. Otwory montażowe i mocowanie
   Projekt płyty uwzględnia wygodne otwory montażowe, zwykle w standardach M5, M6 lub M8, zależnie od masy i wielkości płyty. Dzięki temu monter przykręca płytę do konstrukcji maszyny. Stabilne zamocowanie zapobiega wibracjom i możliwym wyciekom.

6. Odporność na drgania i wstrząsy
   Aluminium anodowane jest dość odporne na drgania, a dodatkowo grubość ścianki i projekt kanałów zapewniają właściwą sztywność. W cięższych warunkach używa się mosiądzu lub stali nierdzewnej. W każdym przypadku płyta poddawana jest testom wytrzymałościowym, by mieć pewność, że nie pęknie przy normalnych wibracjach przemysłowych.

Zakres ciśnień i temperatur
Płyty przyłączeniowe DTP wytrzymują przeważnie ciśnienie 2–10 bar. Materiały korpusu, oringów i sprężyn mogą jednak dopuszczać wyższe wartości (np. 12 bar) w niektórych wariantach. Temperatury pracy z reguły oscylują w granicach 0–60°C, choć dobór uszczelnień wysokotemperaturowych może rozszerzyć ten zakres.

Prawidłowy montaż akcesoriów z serii DTP, czyli Kompletów naprawczych DTP i Płyt przyłączeniowych DTP, gwarantuje długotrwałe i bezawaryjne działanie zaworów pneumatycznych. Poniższy przewodnik poprowadzi Cię przez kolejne etapy instalacji, w prostych zdaniach i aktywnym stylu.

Montaż Kompletów naprawczych DTP

1. Wyłącz ciśnienie
   Zanim zaczniesz jakiekolwiek prace przy zaworze, wyłącz dopływ powietrza. Upewnij się, że ciśnienie w układzie spadło do zera. Zabezpiecz maszynę, tak by nikt jej nie uruchomił w trakcie pracy.

2. Zdemontuj zawór
   Odkręć przewody doprowadzające i odprowadzające powietrze. Jeżeli zawór jest duży, pamiętaj o stabilizacji podczas wyjmowania. Zapamiętaj kolejność przewodów albo zrób zdjęcie, by później łatwo je podłączyć.

3. Rozkręć korpus
   Przy pomocy klucza (najlepiej dynamometrycznego) zdejmij górną część zaworu. Rób to równomiernie, skręcając śruby „na krzyż”. Unieś pokrywę i wyjmij tłoczek, sprężyny i uszczelki.

4. Wyczyść wnętrze
   Usuń stare oringi i uszczelki. Czyść rowki za pomocą miękkiej szczoteczki. Unikaj ostrych narzędzi, bo mogą zarysować metal i powodować nieszczelności.

5. Sprawdź stan korpusu
   Obejrzyj powierzchnie stykowe, szukając rys czy zadziorów. Głębokie uszkodzenia mogą wymagać wymiany całego zaworu. Jeśli wszystko jest w porządku, przystąp do montażu nowych elementów.

6. Zastosuj Komplet naprawczy DTP
   Rozpakuj zestaw serwisowy. Upewnij się, że masz wszystkie oringi i sprężyny wymienione w instrukcji. Delikatnie osadź oringi w rowkach, używając niewielkiej ilości smaru silikonowego. Umieść sprężyny w odpowiednich gniazdach, sprawdzając ich długość i kierunek.

7. Złóż zawór
   Nałóż pokrywę zaworu. Dokręcaj śruby stopniowo i krzyżowo, z momentem zalecanym przez producenta (np. 5–8 Nm). Unikniesz w ten sposób przechylenia korpusu i zniszczenia uszczelek.

8. Test na sucho
   Poruszaj tłoczkiem, jeśli jest to możliwe. Upewnij się, że nic się nie blokuje. Sprawdź, czy uszczelki prawidłowo przylegają.

9. Zainstaluj zawór w instalacji
   Wkręć go w miejsce poprzednie. Skorzystaj z taśmy teflonowej bądź innej metody uszczelnienia gwintów, jeśli wymaga tego projekt. Podłącz węże w odpowiednie porty (P, A, B, R, S).

10. Włącz ciśnienie
    Przywróć dopływ powietrza, najpierw na niewielkim ciśnieniu (2–3 bar). Sprawdź, czy nie słychać nieszczelności. Jeśli wszystko jest w porządku, podnieś ciśnienie do nominalnego (np. 6–8 bar). Wykonaj kilka cykli pracy, obserwując siłownik. Gdy nie ma syków i wszystko działa płynnie, naprawa zakończona sukcesem.

Montaż Płyt przyłączeniowych DTP

1. Wybór modelu
   Dobierz płytę do zaworu DTP (3‑drogowego lub 5‑drogowego). Zwróć uwagę na gwint (np. G1/4, G3/8). Jeśli planujesz zamontować kilka zaworów w jednym module, wybierz blok płytowy z odpowiednią liczbą pozycji (n‑2, n‑3, n‑8 itp.).

2. Przygotuj stanowisko
   Upewnij się, że masz wolny obszar montażowy. Odłącz maszynę od zasilania i usuń ciśnienie z układu. Zabezpiecz się w rękawice i okulary ochronne.

3. Sprawdź płyty i zawory
   Otwórz opakowanie płyty. Skontroluj, czy powierzchnia styku jest gładka i czy rowki pod oringi nie mają zadziorów. Porównaj ilość dróg w płycie (3 lub 5) z typem zaworu.

4. Zainstaluj oringi
   W rowkach płyty umieść dedykowane oringi, zazwyczaj dostarczone wraz z płytą lub z zaworem. Delikatne posmarowanie smarem silikonowym ułatwia ich wpasowanie. Upewnij się, że nie są wywinięte.

5. Przykręć zawory
   Ustaw zawór (3/2 lub 5/2) nad płytą, wyrównaj otwory śrubowe i porty. Ręcznie wkręć śruby, a następnie dokręć kluczem dynamometrycznym z zalecanym momentem (np. 5–8 Nm). Działaj krzyżowo, by równomiernie docisnąć zawór do płyty.

6. Mocowanie płyty
   Przykręć płytę do konstrukcji maszyny lub szafy sterowniczej, używając otworów montażowych. Niektóre warianty mają dodatkowe wsporniki, zapewniające stabilność przy wyższych ciśnieniach.

7. Podłączenie węży
   Podłącz węże zasilające powietrze do portu P (w płycie 3‑drogowej) lub do głównego wlotu (w płycie 5‑drogowej). Przewody do siłowników wkręć w porty A, B, zaś wyloty (R, S) pozostaw otwarte bądź zaopatrz w tłumiki. Zastosuj taśmę teflonową, by zapewnić szczelność gwintów.

8. Test szczelności przy niskim ciśnieniu
   Podnieś ciśnienie do 2–3 bar, słuchaj syków. Jeśli nieszczelności się pojawią, dokręć śruby lub sprawdź pozycję oringów.

9. Uruchomienie na docelowym ciśnieniu
   Zwiększ ciśnienie do normalnego zakresu (np. 6–10 bar). Wykonaj kilka prób przełączania zaworów, obserwuj siłowniki. Gdy wszystko działa sprawnie i nie ma wycieków, płyta została zamontowana prawidłowo.

10. Oznakowanie portów i przewodów
    Dla przejrzystości linii dobrze jest oznaczyć porty. Możesz zastosować naklejki lub tabliczki opisowe przy wężach. To ułatwia serwis w przyszłości i eliminuje ryzyko omyłkowego przepięcia portów.

Poniżej prezentujemy często zadawane pytania dotyczące rodziny produktów Komplety naprawcze DTP i Płyty przyłączeniowe DTP wraz ze zwięzłymi odpowiedziami. Każda odpowiedź jest krótka i w stronie czynnej, by ułatwić szybkie przyswojenie treści.

1. Czy Komplet naprawczy DTP pasuje do zaworów innego producenta?

Z reguły nie. Te zestawy projektowano pod zawory 3‑ i 5‑drogowe serii DTP, nierzadko zgodne też z DTE. Stosowanie w zaworach konkurencyjnych bywa ryzykowne, bo wymiary oringów mogą się różnić.

2. Jak sprawdzić, czy posiadam właściwy zestaw naprawczy?

Odczytaj dane z tabliczki znamionowej zaworu (np. rozmiar gwintu, seria, typ). Następnie porównaj to z tabelami w dokumentacji CPP PREMA, gdzie znajdziesz numer katalogowy Kompletów naprawczych DTP dopasowany do twojego zaworu.

3. Czy mogę samodzielnie regenerować zawory DTP, czy wymaga to autoryzowanego serwisu?

Możesz samodzielnie naprawiać zawory, pod warunkiem, że stosujesz oryginalne Komplety naprawcze DTP i przestrzegasz instrukcji. Upewnij się jednak, że personel ma odpowiednią wiedzę i narzędzia, aby uniknąć błędów montażowych.

4. Jaki jest czas wymiany uszczelek w zaworze z użyciem Kompletów naprawczych DTP?

Najczęściej to kilkanaście minut. Wszystko zależy od tego, jak łatwo wyjąć zawór i czy posiadasz klucz dynamometryczny. W dobrze zorganizowanym serwisie cały proces bywa bardzo szybki.

5. Czy płyty przyłączeniowe DTP można montować pionowo?

Tak. Orientacja (pozioma/pionowa) nie ma większego znaczenia dla przepływu, choć trzeba dbać o stabilność mocowania i sprawdzić, czy zawór nie ulegnie przechyleniu.

6. Czy istnieje ryzyko wygięcia oringów przy składaniu zaworu?

Tak, jeśli nie posmarujesz ich minimalną ilością smaru silikonowego lub jeśli używasz siły zamiast precyzji. Postępuj zgodnie z instrukcją, a unikniesz takiego błędu.

7. Czy Komplet naprawczy DTP rozwiązuje problem pękniętego korpusu zaworu?

Nie. Taki zestaw wymienia uszczelnienia i elementy wewnętrzne. Jeśli korpus jest fizycznie uszkodzony, lepiej zastąpić go nowym zaworem.

8. Czy potrzebne są dodatkowe uszczelki do połączenia zaworu z płytą?

Zwykle w rowkach płyty przyłączeniowej DTP umieszcza się oringi. Producent dostarcza je w komplecie z płytą lub zaworem. Nie potrzeba dodatkowych płaskich uszczelek, chyba że specyfika układu tego wymaga.

9. Jak uniknąć pomyłek przy podłączaniu węży do płyty 5‑drogowej?

Zwracaj uwagę na oznaczenia portów: P (zasilanie), A, B (wyjścia), R, S (wydechy). Proste etykiety lub kolory przewodów pomagają zapobiec zamianie.

10. Czy płyty 3‑drogowe można przerobić na 5‑drogowe?

Nie. Konstrukcja płyty jest fabrycznie określona. Jeśli potrzebujesz zaworów 5/2, kup płytę 5‑drogową.

11. Czy Komplet naprawczy pozwala na pracę w wysokiej temperaturze, np. 150°C?

Tak, jeśli wybierzesz uszczelki z FKM (fluorokauczuk). Standardowy NBR raczej nie wytrzyma powyżej +80°C. Sprawdź dokumentację, by upewnić się, że to właściwy wariant.

12. Jaką wytrzymałość na ciśnienie mają płyty przyłączeniowe DTP?

Z reguły do 10 bar. Niektóre modele dopuszczają 12 bar. Zawsze potwierdź w katalogu. Przekroczenie tych wartości grozi odkształceniem korpusu.

13. Czy w jednym bloku płytowym n-2 mogę łączyć różne rozmiary gwintu?

Nie. Blok płytowy posiada jednolitą architekturę z gwintem o tym samym rozmiarze w całej sekcji. Jeśli potrzebujesz innego gwintu, wybierz inny model lub użyj adapterów – choć producent tego nie rekomenduje.

14. Jak często wymienia się oringi w zaworach?

Wszystko zależy od intensywności pracy i jakości powietrza. Zwykle warto robić przegląd co 6–12 miesięcy. Jeśli zauważysz spadek wydajności lub wycieki, wymiana staje się konieczna szybciej.

15. Czy płyta G1/4 jest wystarczająca dla dużych siłowników?

Jeżeli masz siłowniki o dużej pojemności i potrzebujesz szybkiego przełączania, G1/4 może powodować ograniczenia przepływu. Wtedy lepsza bywa płyta G3/8 czy G1/2. Projektant powinien przeanalizować parametry przepływu i ciśnienia.

16. Czy Komplet naprawczy wymaga smarowania wewnątrz zaworu?

Zwykle tak, choć minimalnie. Używaj smarów rekomendowanych przez CPP PREMA, które nie reagują z elastomerami. Unikaj agresywnych olejów, które mogą pęcznieć gumę.

17. Jak poradzić sobie z problemem wibracji w instalacji?

Zapewnij solidne mocowanie płyty do konstrukcji. Możesz dodać gumowe podkładki tłumiące drgania. Upewnij się też, że węże nie są zbyt sztywne i nie przenoszą wibracji na płytę.

18. Czy bloki płytowe są kompatybilne z zaworami 3-drogowymi i 5-drogowymi jednocześnie?

Zwykle nie. Blok zaprojektowany pod zawory 5/2 nie pasuje do 3/2. Lepiej wybrać dedykowany model, by uniknąć komplikacji i nieszczelności.

19. Co zrobić, jeśli w trakcie demontażu zaworu pęknie sprężyna?

Komplet naprawczy DTP w wielu przypadkach zawiera nową sprężynę. Jeśli nie, skontaktuj się z dostawcą, by zamówić oryginalną część. Nie próbuj zastępować jej przypadkową sprężyną o innej charakterystyce.

20. Czy płyta może być wykonana na zamówienie w innym materiale?

Tak, CPP PREMA czasem akceptuje indywidualne zamówienia, np. w stali nierdzewnej dla środowisk silnie korozyjnych. Zapytaj o to dział wsparcia, bo termin realizacji i cena mogą być inne niż standardowe.

21. Czy gwinty w płycie wymagają dodatkowego uszczelnienia?

Każde połączenie gwintowe wlotu, wylotu czy przewodu do siłownika uszczelniasz osobno taśmą teflonową, nicią lub klejem gwintowym (zależnie od zaleceń). Wewnętrzne kanały i styki z zaworem uszczelniają oringi.

22. Jak radzić sobie z kondensatem w układzie?

Kondensat sprzyja szybszemu zużyciu uszczelek. Instaluj filtry‑odwadniacze, by usuwać wilgoć z powietrza. To przedłuży żywotność zarówno oringów, jak i płyty.

23. Czy jeden Komplet naprawczy wystarczy na kilka napraw?

Zwykle zestaw odpowiada wymianie wszystkich niezbędnych elementów w jednym zaworze. Poza tym oringi mają konkretną specyfikację, więc lepiej ich nie oszczędzać i wymienić wszystkie od razu.

24. Dlaczego płyta przyłączeniowa G3/8 bywa bardziej powszechna niż G3/4?

G3/8 jest popularnym kompromisem między przepływem a rozmiarem. G3/4 stosuje się przy większych siłownikach i wyższym zapotrzebowaniu na powietrze. W wielu liniach G3/8 całkowicie wystarcza.

25. Czy Komplet naprawczy DTP rozwiąże problem z cewką elektrozaworu?

Nie. Wymieniasz tu tylko elementy mechaniczne, uszczelniające. Jeśli cewka jest uszkodzona, zamów nową od producenta zaworu.

26. Jak rozpoznać, że oring jest wywinięty?

Po montażu może wystawać krawędź gumy lub zawór nieszczelnie przepuszcza powietrze. Zwykle też czujesz opór przy składaniu korpusu. Lepiej rozkręcić zawór i poprawić ułożenie.

27. Czy można zamontować płyty z serii DTP w systemach podciśnienia?

Część modeli może pracować w warunkach podciśnienia, lecz trzeba sprawdzić, czy uszczelnienia i konstrukcja płyty na to pozwalają. Głównie projektowano je z myślą o sprężonym powietrzu (dodatnim ciśnieniu).

28. Czy wymiana uszczelek w zaworze wymaga wyjęcia zaworu z płyty?

Tak, w większości przypadków musisz zdemontować zawór z płyty. Łatwiej wówczas rozkręcić korpus i oczyścić wnętrze. Wyjątkiem mogą być rozwiązania projektowane do wymiany „od góry”, ale to rzadkość.

29. Jak radzić sobie z intensywną eksploatacją w 3‑zmianowym trybie pracy?

Zaplanuj okresowe kontrole zaworów i płyt (np. co kwartał). Miej w magazynie kilka Kompletów naprawczych DTP, by szybko reagować na wycieki. Regularna prewencja to klucz do uniknięcia długich przestojów.

30. Czy seria DTP jest dostępna także dla zaworów proporcjonalnych?

Zazwyczaj dotyczy zaworów rozdzielających 3/2 i 5/2. Zawory proporcjonalne to inny typ, wymagający odrębnych rozwiązań. Sprawdź ofertę lub zapytaj producenta o zgodność.
