Zawory 4/3

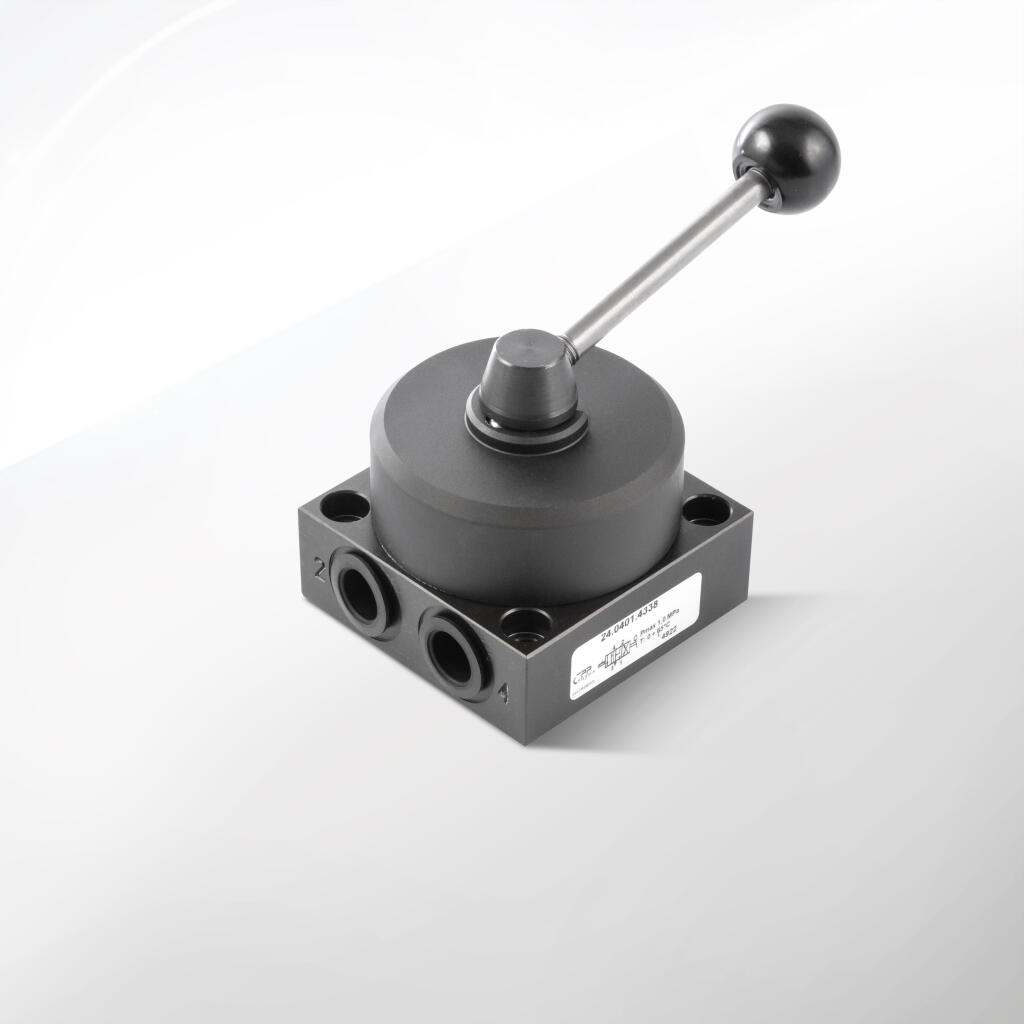

Zawory sterowane dźwignią to zaawansowane komponenty pneumatyczne, które znajdują zastosowanie w precyzyjnym sterowaniu przepływem sprężonego powietrza w układach automatyki przemysłowej. Są to zawory mechaniczne, ręcznie obsługiwane za pomocą ergonomicznej dźwigni, co pozwala na szybkie i intuicyjne sterowanie siłownikami o ruchu liniowym lub wahadłowym. Produkty z tej kategorii charakteryzują się solidną konstrukcją, wysoką wydajnością oraz niezawodnością w wymagających warunkach eksploatacji.

Zawory sterowane dźwignią oferują różnorodne konfiguracje, takie jak PM-4/3 w wariantach CO (centralnie otwarty), CP (centralnie zasilony) oraz CC (centralnie zamknięty), co pozwala na dostosowanie ich do specyficznych potrzeb aplikacji. Dostępne są w różnych rozmiarach przyłączy (od G1/8” do G3/4”), co zapewnia kompatybilność z szerokim zakresem instalacji pneumatycznych. Niektóre modele, takie jak zawór PM-4/3 G3/8 z blokadą CC, oferują dodatkowe funkcje, takie jak mechanizmy blokujące, zwiększające bezpieczeństwo użytkowania.

Wysoka jakość wykonania oraz możliwość pracy w trudnych warunkach środowiskowych sprawiają, że zawory te są cenione w branżach takich jak przemysł maszynowy, automotive czy górnictwo. Ich konstrukcja minimalizuje ryzyko awarii, a prosta obsługa pozwala na efektywne wykorzystanie nawet przez mniej doświadczonych operatorów. Produkty te wyróżniają się również łatwością konserwacji, co przekłada się na długą żywotność i niskie koszty eksploatacji.

Zawory sterowane dźwignią z tej kategorii spełniają rygorystyczne normy jakościowe, a ich projekt został zoptymalizowany pod kątem ergonomii i efektywności. Są one idealnym rozwiązaniem dla profesjonalistów poszukujących niezawodnych komponentów do systemów pneumatycznych o wysokiej precyzji działania.

Zawory sterowane dźwignią znajdują szerokie zastosowanie w różnorodnych sektorach przemysłu, gdzie kluczowe jest precyzyjne sterowanie przepływem medium roboczego w układach pneumatycznych. Ich uniwersalność sprawia, że są wykorzystywane zarówno w prostych, jak i zaawansowanych systemach automatyki przemysłowej. Główne obszary zastosowań obejmują:

Przemysł maszynowy: Zawory te sterują siłownikami w liniach produkcyjnych, umożliwiając precyzyjne ruchy mechaniczne w maszynach CNC, prasach czy urządzeniach montażowych.
Automotive: Używane w systemach pneumatycznych do sterowania procesami produkcyjnymi, takimi jak montaż karoserii, obsługa robotów przemysłowych czy systemy podnoszenia.
Górnictwo: Specjalne modele, takie jak zawory z serii GÓRNIK, są przystosowane do pracy w trudnych warunkach kopalnianych, w tym w środowiskach zagrożonych wybuchem metanu lub pyłu węglowego.
Przemysł chemiczny i spożywczy: Dzięki odporności na korozję i możliwości pracy z różnymi mediami, zawory te są stosowane w instalacjach wymagających wysokiej higieny i niezawodności.
Automatyzacja procesów: Umożliwiają sterowanie złożonymi systemami pneumatycznymi w liniach produkcyjnych, gdzie wymagana jest szybka reakcja i precyzyjna kontrola.

Zawory sterowane dźwignią są szczególnie cenione w aplikacjach, gdzie konieczna jest ręczna interwencja operatora, np. w przypadku awaryjnego sterowania lub konieczności szybkiej zmiany kierunku przepływu. Ich wszechstronność pozwala na integrację z różnymi typami siłowników, a różnorodność konfiguracji (np. 4/3, CO, CP, CC) umożliwia dopasowanie do specyficznych wymagań układu. Dodatkowo, dzięki solidnej konstrukcji, zawory te sprawdzają się w środowiskach o wysokiej wilgotności, zapyleniu czy zmiennych temperaturach, co czyni je niezastąpionymi w wymagających aplikacjach przemysłowych.

Zawory sterowane dźwignią z tej kategorii charakteryzują się zróżnicowanymi parametrami technicznymi, które pozwalają na ich szerokie zastosowanie w układach pneumatycznych. Poniżej przedstawiono kluczowe dane techniczne dla typowych modeli, takich jak PM-4/3 G1/8, G1/4, G3/8, G1/2, G3/4:

Typ zaworu: Rozdzielający, ręczny, płytkowy, 4/3 (czterodrożny, trzypołożeniowy).
Konfiguracje:
- CO: Centralnie otwarty w położeniu środkowym.
- CP: Centralnie zasilony w położeniu środkowym.
- CC: Centralnie zamknięty w położeniu środkowym, z opcją blokady (np. model PM-4/3 G3/8 CC).
Rozmiary przyłączy: G1/8”, G1/4”, G3/8”, G1/2”, G3/4”.
Ciśnienie robocze: Zakres od 0,5 do 10 bar (w zależności od modelu).
Przepływ nominalny:
- G1/8”: do 650 l/min.
- G1/4”: do 1000 l/min.
- G3/8”: do 1500 l/min.
- G1/2”: do 2000 l/min.
- G3/4”: do 3000 l/min.
Temperatura pracy: Od -10°C do +60°C (dla standardowych modeli; specjalne wersje mogą pracować w szerszym zakresie).
Medium robocze: Sprężone powietrze, filtrowane, smarowane lub niesmarowane.
Czas przełączania: < 20 ms (w zależności od modelu i ciśnienia).
Masa: Od 0,3 kg (G1/8”) do 1,2 kg (G3/4”).
Stopień ochrony: IP65 (dla modeli z uszczelnieniami odpornymi na pył i wilgoć).

Zawory te są projektowane z myślą o łatwej integracji z istniejącymi systemami pneumatycznymi, a ich parametry pozwalają na efektywne sterowanie siłownikami o zróżnicowanych wymaganiach. Modele z blokadą (np. PM-4/3 G3/8 CC) zapewniają dodatkową kontrolę nad położeniem dźwigni, co jest kluczowe w aplikacjach wymagających bezpieczeństwa. Wszystkie dane techniczne zostały zweryfikowane pod kątem zgodności z normami przemysłowymi, co gwarantuje niezawodność w eksploatacji.

Materiały konstrukcyjne

Zawory sterowane dźwignią są wykonane z materiałów o wysokiej trwałości, zapewniających odporność na obciążenia mechaniczne, korozję oraz działanie czynników zewnętrznych. Wybór odpowiednich materiałów konstrukcyjnych ma kluczowe znaczenie dla zapewnienia długiej żywotności i niezawodności w trudnych warunkach przemysłowych. Główne materiały użyte w produkcji to:

Korpus zaworu: Aluminium anodowane, charakteryzujące się lekkością, wysoką wytrzymałością mechaniczną i odpornością na korozję. Anodowanie dodatkowo zwiększa odporność na ścieranie.
Dźwignia sterująca: Stal nierdzewna lub tworzywo sztuczne wzmocnione włóknem szklanym (w modelach z blokadą), zapewniające ergonomię i trwałość przy częstym użytkowaniu.
Uszczelnienia: NBR (kauczuk nitrylowy) lub Viton (w modelach specjalnych), odporne na oleje, smary i zmiany temperatury. Uszczelnienia Viton stosowane są w aplikacjach wymagających pracy w wyższych temperaturach lub z agresywnymi mediami.
Płytka rozdzielająca: Stal nierdzewna lub stopy aluminium z powłoką antykorozyjną, zapewniające precyzyjne sterowanie przepływem i minimalne zużycie.
Sprężyny: Stal sprężynowa, pokryta powłoką antykorozyjną, zapewniająca niezawodne działanie mechanizmu powrotnego.
Elementy mocujące: Stal nierdzewna lub ocynkowana, odporna na korozję i uszkodzenia mechaniczne.

Wybór materiałów jest zgodny z normami przemysłowymi, co zapewnia kompatybilność z różnorodnymi mediami roboczymi, w tym sprężonym powietrzem smarowanym i niesmarowanym. W modelach przeznaczonych do pracy w środowiskach agresywnych, takich jak górnictwo, stosuje się dodatkowe powłoki ochronne, które zwiększają odporność na pył węglowy i wilgoć. Konstrukcja zaworów została zoptymalizowana pod kątem minimalizacji tarcia, co przekłada się na wysoką efektywność i długą żywotność komponentów.

Korpus zaworu: Aluminium anodowane, charakteryzujące się lekkością, wysoką wytrzymałością mechaniczną i odpornością na korozję. Anodowanie dodatkowo zwiększa odporność na ścieranie.
Dźwignia sterująca: Stal nierdzewna lub tworzywo sztuczne wzmocnione włóknem szklanym (w modelach z blokadą), zapewniające ergonomię i trwałość przy częstym użytkowaniu.
Uszczelnienia: NBR (kauczuk nitrylowy) lub Viton (w modelach specjalnych), odporne na oleje, smary i zmiany temperatury. Uszczelnienia Viton stosowane są w aplikacjach wymagających pracy w wyższych temperaturach lub z agresywnymi mediami.
Płytka rozdzielająca: Stal nierdzewna lub stopy aluminium z powłoką antykorozyjną, zapewniające precyzyjne sterowanie przepływem i minimalne zużycie.
Sprężyny: Stal sprężynowa, pokryta powłoką antykorozyjną, zapewniająca niezawodne działanie mechanizmu powrotnego.
Elementy mocujące: Stal nierdzewna lub ocynkowana, odporna na korozję i uszkodzenia mechaniczne.

Montaż zaworów sterowanych dźwignią wymaga przestrzegania ścisłych procedur, aby zapewnić ich prawidłowe działanie i bezpieczeństwo eksploatacji. Poniżej przedstawiono szczegółowe kroki montażu, które powinny być realizowane przez wykwalifikowany personel:

Przygotowanie stanowiska:
- Upewnij się, że miejsce montażu jest czyste, suche i wolne od pyłu lub oleju.
- Sprawdź, czy ciśnienie w systemie pneumatycznym jest odcięte, a medium robocze nie znajduje się w przewodach.
- Przygotuj narzędzia, takie jak klucze płaskie, śrubokręty oraz uszczelki zgodne z rozmiarem przyłączy.
Dobór przyłączy:
- Wybierz odpowiedni rozmiar gwintu (G1/8”, G1/4”, G3/8”, G1/2” lub G3/4”) zgodnie z dokumentacją techniczną instalacji.
- Zastosuj uszczelki gwintowe (np. teflonowe) lub pastę uszczelniającą, aby zapewnić szczelność połączeń.
Montaż zaworu:
- Zamocuj zawór w wyznaczonym miejscu za pomocą śrub montażowych lub uchwytów dostarczonych przez producenta.
- Upewnij się, że dźwignia sterująca jest łatwo dostępna dla operatora i nie koliduje z innymi elementami instalacji.
- Podłącz przewody pneumatyczne do odpowiednich portów (oznaczonych jako P, A, B, R, S), zgodnie ze schematem układu.
Testowanie połączeń:
- Po podłączeniu przewodów, stopniowo zwiększaj ciśnienie w systemie, monitorując szczelność połączeń.
- Sprawdź działanie dźwigni, upewniając się, że przełączanie między położeniami (CO, CP, CC) jest płynne i nie wymaga nadmiernej siły.
Kalibracja i weryfikacja:
- Wykonaj test funkcjonalny, sprawdzając, czy zawór prawidłowo steruje przepływem medium i siłownikiem.
- W modelach z blokadą (np. PM-4/3 G3/8 CC), zweryfikuj działanie mechanizmu blokującego.
Zabezpieczenie instalacji:
- Upewnij się, że wszystkie połączenia są dokręcone z odpowiednim momentem, zgodnie z zaleceniami producenta.
- Zamontuj osłony ochronne, jeśli zawór jest eksponowany na działanie czynników zewnętrznych, takich jak pył czy wilgoć.

Przestrzeganie powyższych kroków zapewnia prawidłowe działanie zaworu i minimalizuje ryzyko wycieków lub awarii. W przypadku instalacji w środowiskach specjalnych, takich jak kopalnie, należy stosować się do dodatkowych norm bezpieczeństwa, np. ATEX.

Poniżej przedstawiono odpowiedzi na najczęściej zadawane pytania dotyczące zaworów sterowanych dźwignią, skierowane do profesjonalistów z branży pneumatyki:

Jakie media robocze są kompatybilne z zaworami sterowanymi dźwignią?
Zawory są przystosowane do pracy ze sprężonym powietrzem, zarówno smarowanym, jak i niesmarowanym. W przypadku innych mediów, takich jak gazy techniczne, należy skonsultować się z producentem, aby potwierdzić kompatybilność uszczelnień (np. Viton dla agresywnych mediów).
Czy zawory można stosować w środowiskach zagrożonych wybuchem?
Tak, wybrane modele, takie jak seria GÓRNIK, są certyfikowane do pracy w podziemiach kopalń (Grupa I, Kategoria M2), gdzie występuje zagrożenie wybuchem metanu lub pyłu węglowego. W takich przypadkach należy stosować się do norm ATEX.
Jak dobrać odpowiedni rozmiar przyłącza?
Dobór rozmiaru przyłącza (G1/8” do G3/4”) zależy od wymaganego przepływu medium oraz typu siłownika. Na przykład, dla siłowników o dużym zapotrzebowaniu na powietrze zaleca się modele G1/2” lub G3/4”, podczas gdy mniejsze systemy mogą korzystać z G1/8” lub G1/4”.
Czy zawory wymagają regularnej konserwacji?
Zawory sterowane dźwignią są zaprojektowane z myślą o minimalnej konserwacji. Zaleca się jednak okresowe sprawdzanie szczelności połączeń oraz stanu uszczelnień, szczególnie w środowiskach o wysokim zapyleniu lub wilgotności. Smarowanie wewnętrznych elementów może być wymagane w przypadku pracy z niesmarowanym powietrzem.
Jak działa mechanizm blokady w modelach CC?
Mechanizm blokady w modelach centralnie zamkniętych (CC) zapobiega przypadkowemu przełączeniu dźwigni, co jest kluczowe w aplikacjach wymagających bezpieczeństwa. Blokada wymaga ręcznego zwolnienia przed zmianą położenia, co minimalizuje ryzyko nieautoryzowanej ingerencji.
Czy zawory są kompatybilne z automatycznymi systemami sterowania?
Zawory sterowane dźwignią są przeznaczone głównie do ręcznego sterowania, ale mogą być zintegrowane z systemami automatycznymi poprzez odpowiednie siłowniki lub adaptery. W takich przypadkach zaleca się konsultację z producentem w celu doboru odpowiednich akcesoriów.

Te odpowiedzi mają na celu rozwianie najczęstszych wątpliwości i ułatwienie profesjonalistom doboru oraz eksploatacji zaworów sterowanych dźwignią w ich aplikacjach.
