Siłowniki CNOMO szpilkowe D32-D200

Siłowniki CNOMO szpilkowe D32–D200 CPP PREMA to zaawansowane komponenty pneumatyki siłowej zaprojektowane zgodnie z normą CNOMO/AFNOR (NFE 49-001 i pokrewnymi). Norma ta definiuje kluczowe wymiary montażowe, cechy geometryczne oraz sposób zabudowy siłowników pneumatycznych stosowanych w przemyśle europejskim. Produkty tej grupy należą do klasycznych siłowników szpilkowych (czteroprzewodowych), których konstrukcja opiera się na cylindrycznym tubusie z pokrywami mocowanymi za pomocą gwintowanych prętów ściągających – tzw. szpilek.

CPP PREMA, jako producent z ponad 45-letnim doświadczeniem w produkcji elementów pneumatyki przemysłowej, oferuje pełną linię siłowników CNOMO w zakresie średnic od D32 do D200 mm. W ofercie znajdują się trzy podstawowe wykonania: standardowe z tłoczyskiem jednostronnym (SCN [001]), wersje z tłoczyskiem dwustronnym (SCN [002]) oraz specjalne siłowniki tandemowe (SCN [003]), których budowa pozwala na uzyskanie wyższej siły roboczej przy zachowaniu kompaktowych wymiarów.

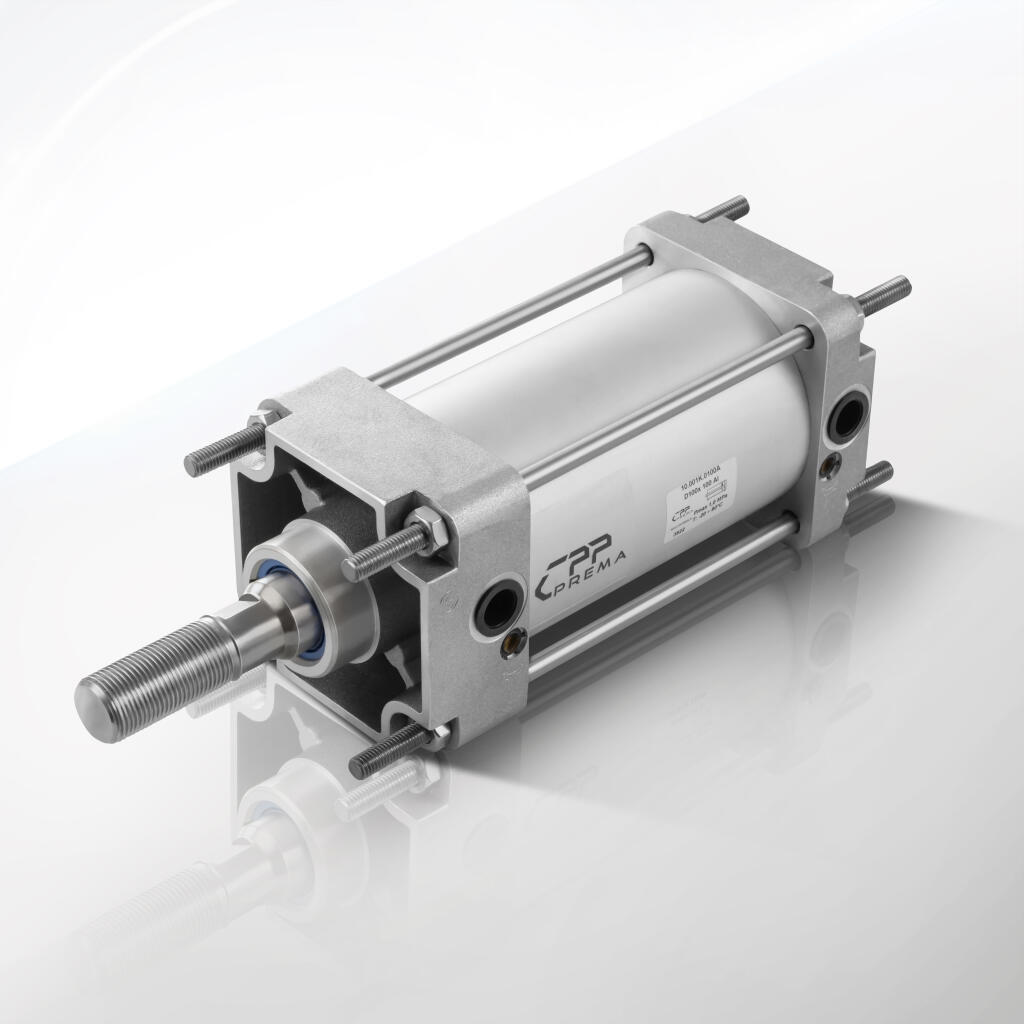

Seria SCN [001] – siłowniki dwustronnego działania z jednostronnym tłoczyskiem – to najczęściej stosowane rozwiązanie w automatyce przemysłowej. Konstrukcja opiera się na klasycznym układzie tłok-tłoczysko, gdzie jeden z końców wykonuje ruch roboczy, a drugi jest zabudowany w pokrywie. Tłoczysko wykonane ze stali chromowanej zapewnia odporność na korozję i zużycie.

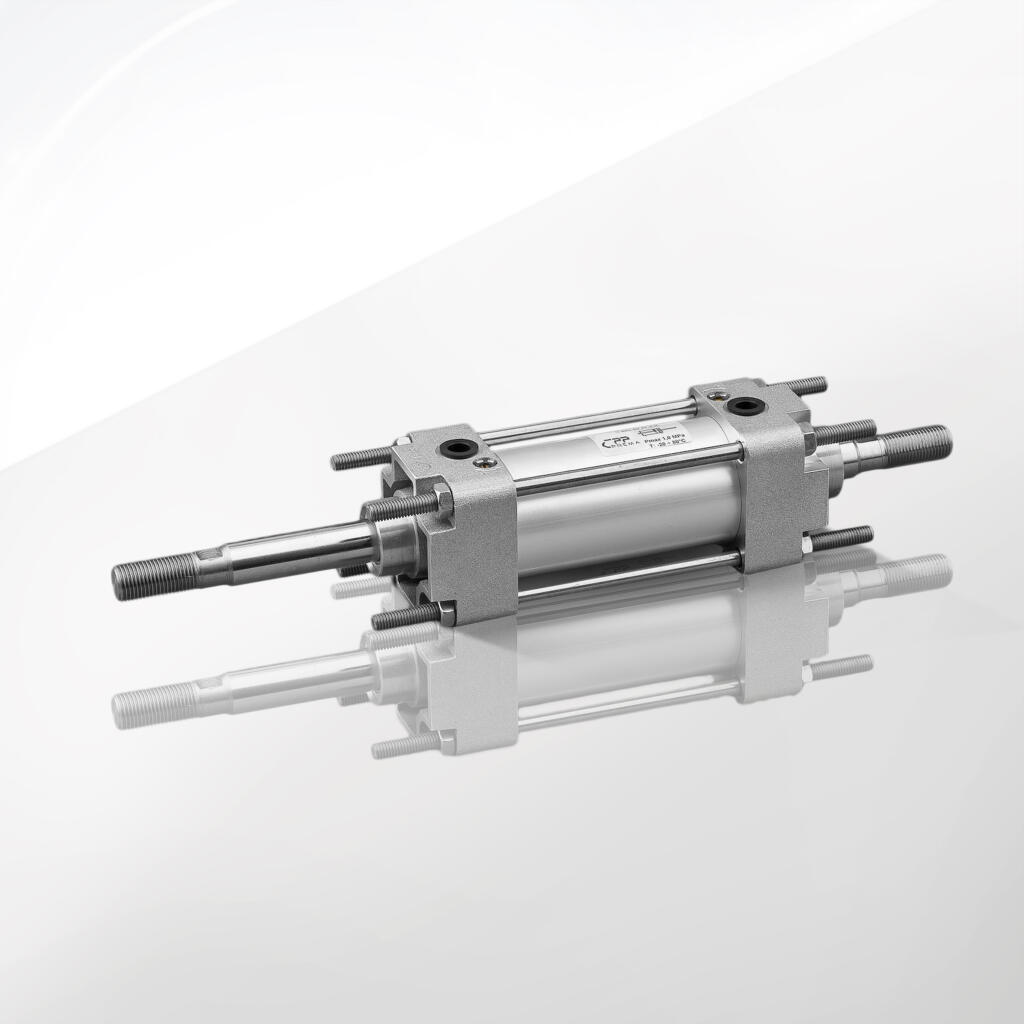

Seria SCN [002] – siłowniki z dwustronnym tłoczyskiem – to specjalistyczna odmiana, przeznaczona do układów wymagających symetrycznego rozkładu sił, np. w urządzeniach testujących, precyzyjnych aplikacjach montażowych, czy tam, gdzie wymagane jest prowadzenie tłoczyska z obu stron cylindra.

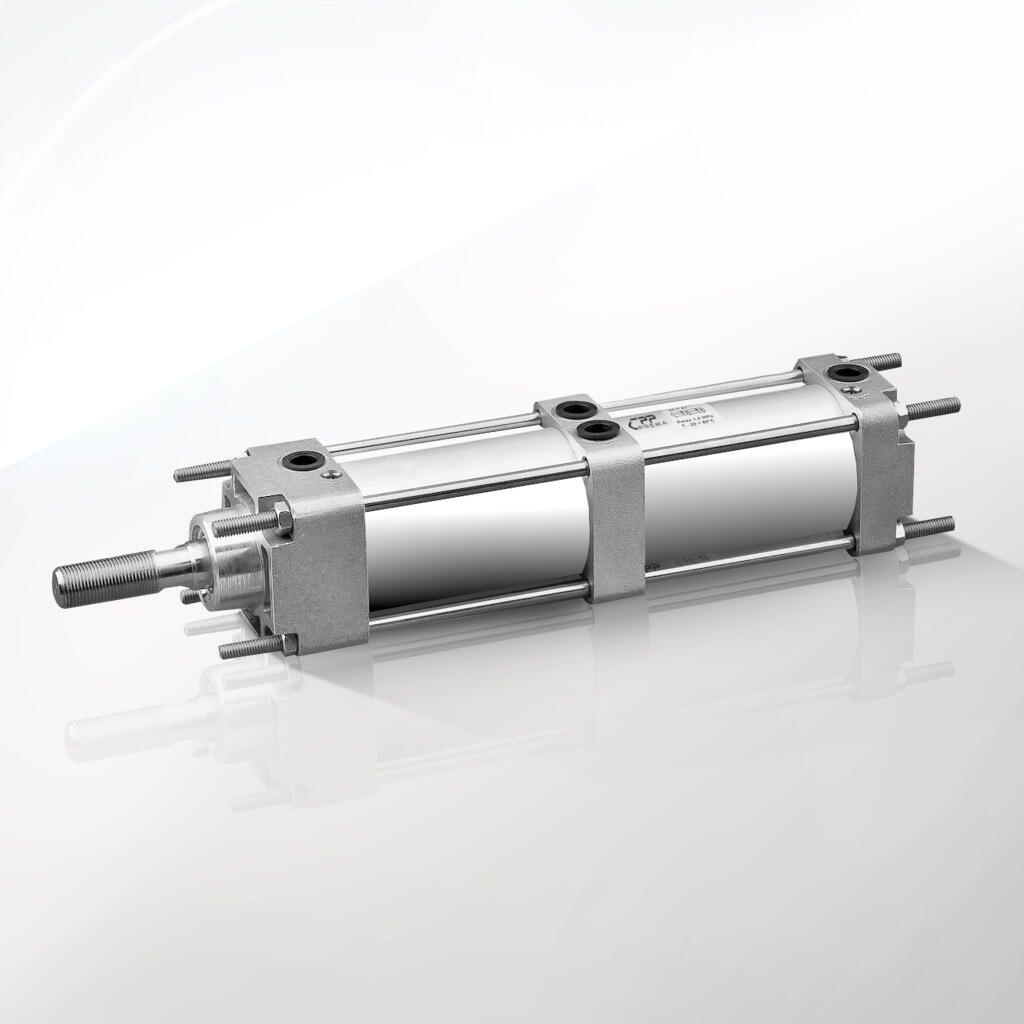

Seria SCN [003] – siłowniki typu tandem – składa się z dwóch lub więcej komór roboczych połączonych szeregowo w jednym korpusie. Dzięki temu rozwiązaniu można uzyskać wyższą siłę przy zachowaniu mniejszej średnicy tłoka i długości całkowitej porównywalnej z pojedynczym siłownikiem o większym tłoku. Siłowniki tandemowe stosuje się wszędzie tam, gdzie nie ma miejsca na zastosowanie dużych średnic tłoka, ale potrzebna jest duża siła nacisku – np. w zaciskach, prasach pneumatycznych, układach dociskających.

Każdy siłownik z serii SCN został wyposażony w pokrywy wykonane z aluminium ciśnieniowego z anodowaną powierzchnią, co zapewnia odporność na korozję i zwiększoną trwałość mechaniczną. Korpus siłownika stanowi tuleja cylindryczna wykonana z aluminium ciągnionego z wewnętrzną powierzchnią szlifowaną i anodowaną. Cztery stalowe szpilki ściągające zapewniają sztywność osiową oraz odporność na wibracje i udary. Elementy tłoka oraz tłoczyska są wykonane z hartowanej stali o podwyższonej odporności na ścieranie.

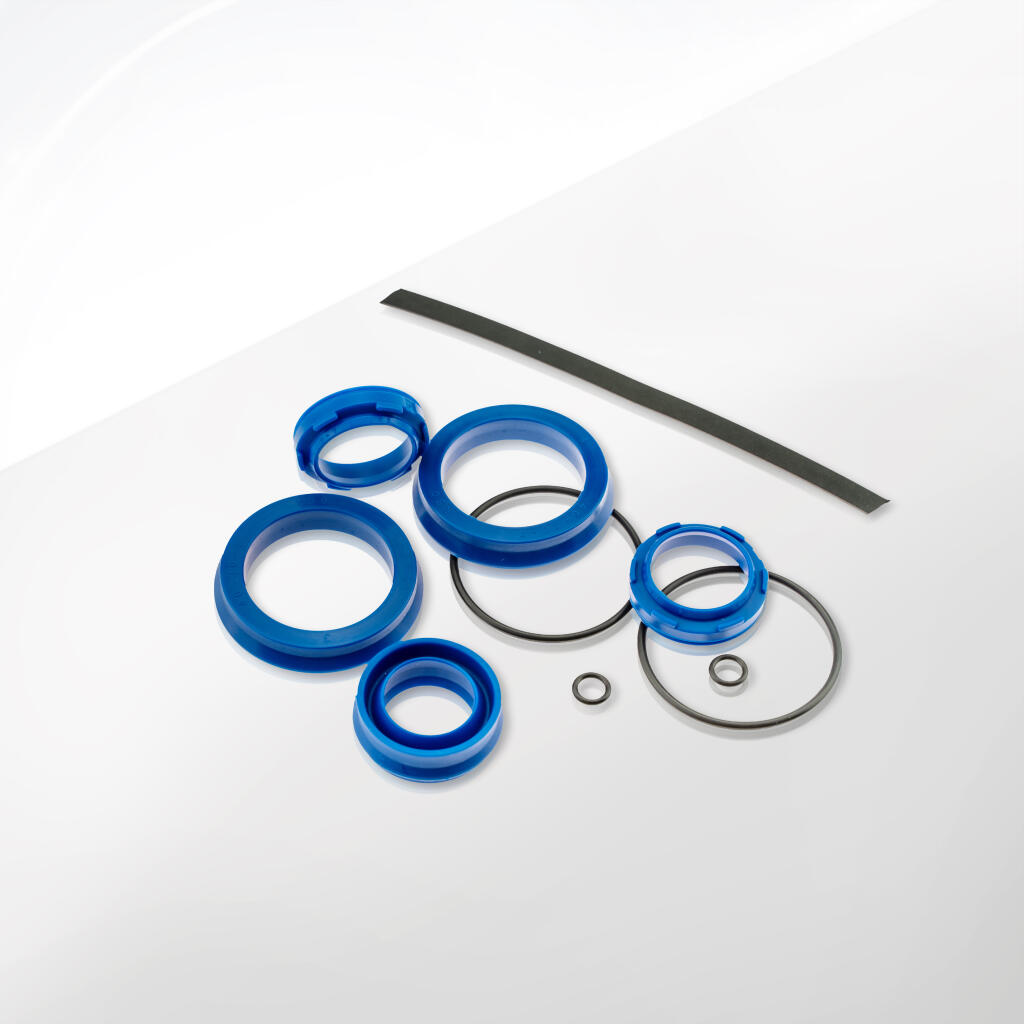

Dla wszystkich siłowników CNOMO oferowane są również kompletne zestawy naprawcze, które obejmują:

• uszczelnienia tłoka i tłoczyska (NBR lub VITON),

• prowadnice tłoczyska,

• pierścienie zgarniające,

• elementy zabezpieczające i dystansowe.

CPP PREMA zapewnia pełną wymienność komponentów wewnętrznych w ramach jednej serii oraz zgodność wymiarową z normami CNOMO. Dzięki temu użytkownik może bez problemu zregenerować siłownik nawet po wieloletniej eksploatacji, co znacząco obniża koszty utrzymania ruchu.

Siłowniki CNOMO SCN dostępne są w wersjach:

• z amortyzacją pneumatyczną,

• z tłoczyskiem wykonanym ze stali nierdzewnej,

• z uszczelnieniami do wysokich temperatur,

• z możliwością montażu czujników położenia tłoka,

• z różnymi wariantami mocowania (uchwyty kołnierzowe, wahliwe, przegubowe, ISO MF1, MF3, MS2 itp.).

CPP PREMA oferuje pełną dokumentację techniczną dla siłowników SCN, w tym rysunki 2D, modele 3D, karty katalogowe oraz listy części zamiennych. Wsparcie techniczne i serwis posprzedażowy obejmuje pomoc w doborze siłownika do konkretnego zadania, szkolenia z zakresu montażu i diagnostyki oraz szybki dostęp do części zamiennych i zestawów regeneracyjnych.

Dzięki niezawodnej konstrukcji, pełnej zgodności z normami CNOMO oraz dostępności szerokiego zakresu konfiguracji, siłowniki CNOMO SCN firmy CPP PREMA stanowią doskonały wybór dla każdej aplikacji wymagającej trwałości, powtarzalności ruchu oraz łatwego serwisowania.

Siłowniki CNOMO szpilkowe CPP PREMA serii SCN znajdują szerokie zastosowanie w nowoczesnych układach pneumatyki siłowej, gdzie istotna jest precyzja ruchu, trwałość komponentów oraz zgodność z europejskimi standardami montażu. Norma CNOMO (fr. Comité de Normalisation des Moyens de Production) definiuje podstawowe wymiary geometryczne siłowników, co umożliwia ich integrację w systemach międzynarodowych bez konieczności stosowania przejściówek czy adapterów. Dzięki temu produkty SCN można stosować zamiennie z innymi siłownikami zgodnymi z CNOMO bez konieczności modyfikacji instalacji.

CPP PREMA oferuje trzy podstawowe wykonania funkcjonalne: siłowniki z tłoczyskiem jednostronnym (SCN [001]), z tłoczyskiem dwustronnym (SCN [002]) oraz siłowniki tandemowe (SCN [003]). Każdy z tych typów sprawdza się w określonych obszarach przemysłu – ich prawidłowy dobór pozwala zoptymalizować zużycie energii sprężonego powietrza, zmniejszyć awaryjność układu oraz zwiększyć precyzję ruchu.

Automatyka przemysłowa i linie montażowe

Siłowniki SCN [001] są powszechnie stosowane w automatyzacji linii produkcyjnych, montażowych oraz pakujących. Znajdują zastosowanie jako elementy wykonawcze w manipulatorach, urządzeniach przenoszących, napędach zasuw, prowadnic, systemów unoszenia i przesuwnych platform. Ich kompaktowa konstrukcja umożliwia zabudowę nawet w ograniczonej przestrzeni.

Przemysł maszynowy i budowa specjalnych urządzeń

Dzięki możliwości konfiguracji długości skoku i średnicy, siłowniki SCN są szeroko wykorzystywane przez konstruktorów maszyn specjalnych. Wersje z tłoczyskiem dwustronnym (SCN [002]) umożliwiają prowadzenie siłownika z obu stron, co zapewnia większą stabilność przy ruchach liniowych, np. w aplikacjach testujących, znakujących lub pozycjonujących. Siłowniki tego typu eliminują problem mimośrodu i skrętu tłoczyska przy bardzo długich skokach.

Układy chwytające i dociskowe

W aplikacjach wymagających dużej siły przy kompaktowych rozmiarach idealnie sprawdzają się siłowniki typu tandem (SCN [003]). Ich dwie komory robocze pracują równolegle, zwiększając efektywną siłę nacisku bez konieczności stosowania siłowników o większej średnicy. Stosuje się je w:

• dociskach pneumatycznych,

• urządzeniach blokujących i ustalających pozycję,

• systemach podciśnieniowych i chwytakach wielopunktowych.

Przemysł kolejowy i ciężki

Ze względu na solidną konstrukcję i odporność mechaniczną, siłowniki SCN wykorzystywane są w taborze kolejowym, systemach bezpieczeństwa, blokadach peronowych, napędach hamulców pomocniczych oraz w urządzeniach zabezpieczających torowiska. Ich duża odporność na uderzenia i przeciążenia pozwala na bezawaryjną pracę w trudnych warunkach zewnętrznych.

Przemysł metalurgiczny i energetyka

Siłowniki CNOMO SCN wykorzystywane są w instalacjach przemysłu ciężkiego, gdzie występuje zapylenie, wysoka temperatura i zmienne warunki pracy. Dzięki możliwości zastosowania uszczelnień VITON, siłowniki te mogą pracować w temperaturze nawet do +150°C. Znajdują zastosowanie w:

• sterowaniu klapami pieców hutniczych,

• mechanizmach pras i ciągarek,

• systemach załadunkowych w przemyśle energetycznym.

Przemysł chemiczny i laboratoria procesowe

W aplikacjach, gdzie wymagana jest dokładność, niezawodność i odporność na czynniki chemiczne, siłowniki SCN z uszczelnieniami specjalnymi pełnią rolę elementów wykonawczych zaworów, przepustnic, mieszadeł i układów dozujących. Szczelność siłownika ma bezpośredni wpływ na bezpieczeństwo całej instalacji – dlatego stosowanie produktów wysokiej jakości, takich jak CPP PREMA, jest tu kluczowe.

Układy powtarzalnego cyklu pracy

Siłowniki SCN są idealne do aplikacji cyklicznych, np. podawania detali, przesuwania palet, zsuwania prowadnic. Ich amortyzacja pneumatyczna zapewnia płynne zatrzymanie ruchu w krańcowym położeniu, co zwiększa żywotność mechaniki i redukuje hałas pracy. Wersje tandemowe pozwalają na zmniejszenie zużycia sprężonego powietrza przy zachowaniu tej samej siły roboczej.

Utrzymanie ruchu i modernizacja istniejących linii

Dzięki pełnej zgodności z normą CNOMO, siłowniki CPP PREMA mogą być stosowane jako zamienniki w istniejących układach – bez potrzeby modyfikacji mocowań i długości skoku. Dostępność zestawów naprawczych umożliwia szybkie przywrócenie pełnej sprawności technicznej bez wymiany całego urządzenia. To rozwiązanie ekonomiczne i ekologiczne.

Siłowniki CNOMO CPP PREMA serii SCN zostały zaprojektowane i wykonane zgodnie z normą CNOMO AFNOR NFE 49-001, co zapewnia pełną zgodność wymiarową oraz funkcjonalną z europejskimi systemami pneumatyki. Precyzja wykonania, jakość zastosowanych materiałów i wysoka kultura montażu technicznego gwarantują długą żywotność oraz bezawaryjną pracę w wymagających aplikacjach przemysłowych. Poniżej przedstawiono szczegółowe dane techniczne siłowników serii SCN.

 Zakres średnic tłoka

Dostępne warianty:

D32, D40, D50, D63, D80, D100, D125, D160, D200 mm.

 Skoki standardowe:

25 mm do 1000 mm (z gradacją co 25 mm),

Dłuższe skoki  dostępne na zamówienie (do 2000 mm z prowadnicą wspomagającą).

 Typy działania

SCN [001]  dwustronnego działania z tłoczyskiem jednostronnym,

SCN [002]  dwustronnego działania z tłoczyskiem dwustronnym,

SCN [003]  tandem (podwójne tłoki dla zwiększonej siły).

 Siły działania (dla ciśnienia 6 bar)

Uwaga W wersjach tandemowych siły mogą być dwukrotnie większe.

 Ciśnienie robocze

Zakres 1  10 bar,

Ciśnienie testowe 12 bar,

Ciśnienie rozrywające 40 bar (zależnie od średnicy).

 Zakres temperatur pracy

Standardowe uszczelnienia NBR -20C do +80C,

Uszczelnienia VITON -20C do +150C,

Specjalne wykonania do -40C (z uszczelnieniem EPDM) i +180C (FKM+PTFE).

 Materiały komponentów

 Wymiary montażowe zgodne z CNOMO (wybrane przykłady)

Typowe rozstawy otworów dla mocowania MS2 (uchwyty czołowe):

·        D32 50 x 32 mm,

·        D63 100 x 63 mm,

·        D100 160 x 100 mm,

Średnice tłoczyska:

·        D32 Ø12 mm,

·        D50 Ø20 mm,

·        D100 Ø36 mm,

·        D200 Ø70 mm.

 Rodzaje mocowań:

·        MF1  czołowe gwintowane,

·        MF3  tylne gwintowane,

·        MS2  uchwyty czołowe,

·        MP2  przegubowe z łożyskowaniem,

·        Uchwyt wahliwy SW,

Dodatkowe opcje techniczne:

·        Amortyzacja pneumatyczna z regulacją końcową,

·        Możliwość montażu czujników położenia (rowki pod czujniki typu C lub T),

·        Tłoczyska z materiałów specjalnych (np. stal nierdzewna AISI 304),

·        Zabezpieczenia przeciwwybuchowe ATEX (na zamówienie),

·        Wersje z wewnętrzną prowadnicą liniową.

 Dokumentacja techniczna:

·        Karty katalogowe,

·        Modele 3D (STP, IGES),

·        Rysunki montażowe 2D,

·        Listy części zamiennych (BOM),

·        Instrukcje serwisowe,

·        Deklaracje zgodności CE.

CPP PREMA prowadzi pełną kontrolę jakości każdego siłownika. Testy obejmują próbę szczelności, pomiar wymiarów funkcjonalnych, testy dynamiczne w cyklu roboczym oraz ocenę jakości powierzchni. Wszystkie produkty spełniają wymagania norm ISO 15552, ISO 6431 oraz CNOMO.

Siłowniki pneumatyczne CNOMO serii SCN firmy CPP PREMA są konstruowane z wykorzystaniem materiałów dobranych pod kątem odporności mechanicznej, trwałości eksploatacyjnej i stabilności pracy w zmiennych warunkach przemysłowych. Każdy komponent siłownika  od tulei korpusu, przez tłoczysko i uszczelnienia, aż po elementy prowadzące  został zaprojektowany z myślą o długiej żywotności, odporności na zużycie i bezpiecznej eksploatacji przy maksymalnych obciążeniach.

Poniżej przedstawiono szczegółowy przegląd materiałów konstrukcyjnych stosowanych w serii SCN D32D200 wraz z ich właściwościami i uzasadnieniem zastosowania.

 1. Tuleja cylindra  aluminium ciągnione, anodowane

Materiał bazowy EN AW-6060 T6
Obróbka powierzchniowa anodowanie techniczne (min. 15 µm)

Właściwości

Wysoka odporność na korozję i utlenianie,

Niska masa własna przy dużej sztywności,

Dobre właściwości ślizgowe,

Wysoka precyzja wymiarowa (szlifowanie wewnętrzne Ra  0,8 µm).

Uzasadnienie

Aluminiowa tuleja zapewnia lekkość całej konstrukcji, co ułatwia montaż oraz minimalizuje zużycie energii potrzebnej do wprawienia siłownika w ruch. Anodowanie wewnętrzne zapewnia odporność na ścieranie i korozję przy kontakcie z powietrzem zawierającym mgłę olejową.

 2. Pokrywy przednia i tylna  aluminium ciśnieniowe

Materiał EN AC-47100
Wykończenie malowanie proszkowe lub anodowanie (na życzenie)

Właściwości

Dobra odporność na udary mechaniczne,

Stabilność geometryczna przy zmianach temperatury,

Odporność na korozję i kontakt z płynami technologicznymi,

Dobre właściwości gwintowania i frezowania.

Uzasadnienie

Pokrywy wykonane z aluminium ciśnieniowego łączą dużą odporność mechaniczną z relatywnie niską masą. Dzięki precyzyjnej obróbce CNC gwarantują idealne dopasowanie do tulei i szpilek, co zapewnia szczelność i osiowość całego układu.

 3. Szpilki ściągające  stal węglowa galwanizowana

Materiał stal klasy 8.8, ocynkowana galwanicznie

Właściwości

Wysoka wytrzymałość na rozciąganie (min. 800 MPa),

Odporność na zmęczenie materiałowe,

Długa żywotność przy drganiach i cyklach obciążeń.

Uzasadnienie

Szpilki zapewniają osiowe ściągnięcie całego siłownika. Wersja 8.8 umożliwia pracę pod wysokim ciśnieniem, zapobiegając odkształceniom i przeciekom. Ocynk galwaniczny chroni przed korozją atmosferyczną.

 4. Tłoczysko  stal hartowana i chromowana

Materiał stal C45 / 1.0503
Obróbka hartowanie indukcyjne + chromowanie twarde

Właściwości

Twardość powierzchni min. 60 HRC,

Odporność na ścieranie i uszkodzenia mechaniczne,

Bardzo niski współczynnik tarcia,

Gładkość Ra  0,2 µm.

Uzasadnienie

Chromowanie twarde zwiększa odporność na zużycie i zabezpiecza powierzchnię przed korozją. Tłoczysko zachowuje stabilność nawet przy intensywnej pracy cyklicznej i w aplikacjach narażonych na zanieczyszczenia.

 5. Uszczelnienia  NBR, FKM (VITON), PTFE

NBR (kauczuk nitrylowy)

Zakres temperatur -20C do +80C,

Odporność na oleje, smary, wodę technologiczną.

FKM/VITON (fluoroelastomer)

Zakres temperatur -15C do +150C,

Odporność na chemikalia, ozon, wysoką temperaturę.

PTFE (teflon)

Wersje specjalne odporność do +200C,

Niska adhezja, doskonałe właściwości ślizgowe.

Uzasadnienie

Dobór materiału uszczelnień zależy od warunków pracy  temperatura, medium, obecność substancji agresywnych. NBR to standard, VITON do aplikacji wysokotemperaturowych, PTFE do środowisk chemicznych.

 6. Prowadnice tłoczyska  tworzywo kompozytowe z włóknem szklanym lub PTFE

Materiał poliacetal z dodatkiem włókien lub mieszanka PTFE/PA

Właściwości

Odporność na ścieranie i uderzenia boczne,

Niska absorpcja wilgoci,

Właściwości samosmarujące.

Uzasadnienie

Prowadnice zapobiegają skrzywieniu tłoczyska oraz zmniejszają ryzyko uszkodzeń uszczelnień. Kompozyty z włóknem szklanym zachowują wymiarowość nawet przy zmianach temperatury i cyklicznych obciążeniach.

 7. Zgarniacze  poliuretan (PU), NBR, PTFE

PU elastyczny, odporny na ścieranie,

NBR odporny na oleje i wilgoć,

PTFE samosmarujący, do aplikacji precyzyjnych.

Zgarniacz chroni wnętrze siłownika przed kurzem, cieczą i pyłem. Jego wybór zależy od środowiska  PU do warunków przemysłowych, PTFE do czystych stref lub aplikacji o wysokiej precyzji.

 8. Amortyzatory pneumatyczne  aluminium + stal hartowana

W siłownikach CNOMO stosuje się wewnętrzne tłumienie krańcowe, realizowane za pomocą tulei amortyzujących z kanałami upustowymi. Materiały dobierane są pod kątem odporności na uderzenia i powtarzalne obciążenia.

CPP PREMA projektuje każdy komponent siłownika SCN z myślą o długotrwałym i niezawodnym działaniu. Połączenie lekkiego korpusu aluminiowego, wytrzymałych szpilek, precyzyjnego tłoczyska i dopasowanych uszczelnień pozwala uzyskać idealny balans pomiędzy trwałością a elastycznością użytkowania. Dzięki modułowej budowie i zgodności z normą CNOMO, możliwa jest szybka wymiana zużytych części i pełna regeneracja siłownika z użyciem oryginalnych zestawów naprawczych CPP PREMA.

Prawidłowy montaż siłownika pneumatycznego jest kluczowy dla jego niezawodnej pracy i długowieczności. W przypadku siłowników szpilkowych CNOMO serii SCN firmy CPP PREMA, należy przestrzegać określonej kolejności działań montażowych oraz zaleceń producenta. Instrukcja ta dotyczy zarówno montażu nowego siłownika w instalacji, jak i regeneracji przy użyciu zestawu naprawczego. Dotyczy wszystkich wariantów SCN [001], SCN [002], SCN [003].

 1. Przygotowanie miejsca i narzędzi

Upewnij się, że środowisko pracy jest czyste, suche i pozbawione pyłu.

Przygotuj narzędzia klucze dynamometryczne, wkrętaki, zestaw montażowy, smar techniczny do pneumatyki, sprężone powietrze.

Sprawdź kompletność zestawu montażowego siłownika oraz dokumentację techniczną.

Uwaga Nie montuj siłownika, jeśli którykolwiek element ma uszkodzenia mechaniczne lub korozję.

 2. Montaż siłownika w układzie

a) Sprawdzenie geometrii mocowania

Upewnij się, że wymiary mocowania odpowiadają normie CNOMO.

Zamocuj siłownik do konstrukcji za pomocą uchwytów MF1, MS2 lub innego odpowiedniego typu.

W przypadku siłowników tandemowych (SCN [003]) konieczne jest zastosowanie dodatkowego wsparcia korpusu przy długich skokach.

b) Ustawienie osiowości

Siłownik powinien być ustawiony równolegle do kierunku ruchu współpracującego elementu.

Niewspółosiowość może prowadzić do zbyt szybkiego zużycia uszczelnień i prowadnic.

c) Przyłącze sprężonego powietrza

Wyczyść gwinty przyłączy z opiłków i pyłu.

Zamontuj złączki pneumatyczne przy użyciu taśmy PTFE lub pasty uszczelniającej zgodnej z normą DIN.

Sprawdź, czy przewody pneumatyczne nie powodują naprężeń w złączach siłownika.

 3. Test przesuwu i kalibracja

Wprowadź ciśnienie robocze (np. 6 bar) i wykonaj kilka pełnych cykli roboczych.

Obserwuj płynność ruchu  siłownik powinien przesuwać się bez zacięć.

Sprawdź działanie amortyzacji końcowej, jeśli siłownik jest w nią wyposażony  reguluj za pomocą śruby tłumienia.

Wskazówka Podczas testów słuchaj dźwięku pracy siłownika  gwałtowne uderzenia oznaczają zbyt małą amortyzację.

 4. Regeneracja  wymiana uszczelnień

a) Demontaż

Odłącz zasilanie powietrzem i odpowietrz układ.

Odkręć szpilki ściągające.

Zdemontuj pokrywę przednią i tylną.

Ostrożnie wyjmij tłok z tłoczyskiem.

b) Wymiana uszczelnień

Usuń stare uszczelnienia  nie uszkadzaj gniazd.

Wyczyść wszystkie elementy z resztek smaru, zabrudzeń i korozji.

Nałóż nowy smar techniczny (np. silikonowy lub syntetyczny do pneumatyki).

Załóż nowe pierścienie uszczelniające i zgarniacze z zestawu naprawczego.

c) Montaż

Umieść tłok z tłoczyskiem w tulei.

Osadź pokrywy i dokręć szpilki z siłą momentu wskazaną w dokumentacji.

Wykonaj próbę przesuwu tłoka i próbę ciśnieniową.

 5. Najczęstsze błędy montażowe  czego unikać

 Montaż pod naprężeniem  powoduje uszkodzenia tłoczyska i prowadnic.

 Brak smarowania przy wymianie uszczelnień  skraca żywotność elementów.

 Zbyt mocne dokręcenie szpilek  może spowodować pęknięcie pokryw.

 Zastosowanie nieoryginalnych uszczelek  brak gwarancji szczelności i odporności.

 6. Zasady bezpiecznej eksploatacji

Utrzymuj czystość w obrębie siłownika  zanieczyszczenia skracają żywotność zgarniaczy.

Regularnie kontroluj ciśnienie robocze i stan techniczny złączek.

Raz na 12 miesięcy (lub zgodnie z harmonogramem UR) wykonuj przegląd kontrola tłoczyska, ruchu tłoka, szczelności.

W przypadku hałasów lub spadku siły  niezwłocznie sprawdź stan tłoka i wymień zużyte elementy.

CPP PREMA zaleca przechowywać siłowniki w pozycji poziomej, w suchym pomieszczeniu, z dala od źródeł ciepła i promieniowania UV. Zestawy naprawcze należy przechowywać w zamkniętych opakowaniach, w temperaturze od +5C do +25C.

Prawidłowo zamontowany i utrzymany siłownik SCN może pracować bezawaryjnie nawet przez 10 lat. Regeneracja z użyciem oryginalnych zestawów CPP PREMA przywraca pełną funkcjonalność i wydłuża żywotność urządzenia o kolejne tysiące cykli.

1. Czym różnią się siłowniki CNOMO SCN od siłowników ISO

Siłowniki CNOMO zostały zaprojektowane zgodnie z francuską normą CNOMO/AFNOR, która definiuje inne wymiary montażowe niż norma ISO 15552. CNOMO stosuje się głównie w maszynach produkowanych na rynek francuski, włoski i południowoamerykański. ISO to norma bardziej rozpowszechniona globalnie. CPP PREMA oferuje oba standardy  wybór zależy od konstrukcji maszyny i lokalnych wymagań projektowych.

2. Do czego służą siłowniki tandemowe SCN [003]

Siłowniki tandemowe to dwa tłoki w jednej obudowie pracujące równolegle. Ich zadaniem jest wygenerowanie większej siły bez konieczności stosowania siłownika o większej średnicy. Znajdują zastosowanie w urządzeniach dociskowych, maszynach z ograniczoną przestrzenią i aplikacjach, gdzie ważna jest wysoka siła przy krótkim skoku.

3. Jak rozpoznać typ siłownika SCN

Oznaczenie znajduje się na tabliczce znamionowej

SCN [001]  jednostronne tłoczysko, standard,

SCN [002]  tłoczysko przelotowe, dwustronne,

SCN [003]  tandem, dwa tłoki szeregowo.

Można też rozpoznać wizualnie po konstrukcji pokryw i długości korpusu.

4. Czy można zastosować siłownik CNOMO w miejsce ISO

Nie bezpośrednio. Chociaż funkcja będzie podobna, wymiary montażowe są inne. Można to zrobić tylko z pomocą adapterów lub przy modyfikacji konstrukcji. W nowej instalacji zaleca się stosowanie jednego standardu w całej maszynie.

5. Czy siłowniki CNOMO nadają się do trudnych warunków pracy

Tak. Dzięki zastosowaniu szpilek ściągających, anodowanych tulei i możliwości zastosowania uszczelnień VITON, siłowniki SCN mogą pracować w zapyleniu, przy wysokich temperaturach, w środowiskach olejowych i tam, gdzie występują silne wibracje.

6. Jaka jest żywotność siłownika

Typowa żywotność siłownika SCN CPP PREMA to ponad 10 milionów cykli w warunkach standardowych. W przypadku wersji tandemowych i z poprawnym montażem  nawet więcej. Żywotność zależy od poprawnego montażu, jakości powietrza (filtracja/smarowanie) i częstotliwości cykli.

7. Czy dostępne są zestawy naprawcze

Tak. CPP PREMA oferuje pełne zestawy naprawcze do każdego rozmiaru i typu siłownika CNOMO. W zestawie znajdują się uszczelnienia tłoka, tłoczyska, zgarniacze i elementy prowadzące. Wszystkie części wykonane są z materiałów zgodnych z oryginałem.

8. Czy mogę zregenerować siłownik samodzielnie

Tak, jeżeli posiadasz podstawowe doświadczenie techniczne i narzędzia. Wymiana uszczelnień jest możliwa dzięki konstrukcji szpilkowej. CPP PREMA udostępnia szczegółowe instrukcje montażu, które pozwalają przeprowadzić regenerację zgodnie z wymogami jakości.

9. Jakie media mogą być stosowane z siłownikami SCN

Standardowo  sprężone powietrze oczyszczone, osuszone i lekko naolejone (lub suche, w zależności od uszczelnień). W wersjach specjalnych możliwa jest praca z gazami obojętnymi lub w środowisku chemicznym  po wcześniejszej konsultacji z działem technicznym.

10. Czy siłowniki SCN mogą pracować w układach z czujnikami

Tak. Siłowniki SCN są dostępne w wersjach z rowkiem montażowym pod czujnik położenia tłoka typu C lub T. Dzięki temu można zastosować czujniki indukcyjne lub magnetyczne, które współpracują z magnesem umieszczonym w tłoku.

11. Czy siłowniki SCN są dostępne z tłoczyskiem nierdzewnym

Tak. Na życzenie klienta możliwe jest wykonanie siłownika z tłoczyskiem ze stali nierdzewnej AISI 304 lub AISI 316L. Rozwiązanie to stosuje się w przemyśle spożywczym, chemicznym, morskim lub w aplikacjach narażonych na kontakt z wilgocią.

12. Jakie są dostępne typy mocowania

CPP PREMA oferuje szeroką gamę mocowań kompatybilnych z CNOMO

czołowe (MF1),

tylne gwintowane (MF3),

uchwyty czołowe MS2,

uchwyty przegubowe MP2,

wahliwe wsporniki SW,

specjalne prowadnice i łączniki zgodne z CNOMO.
