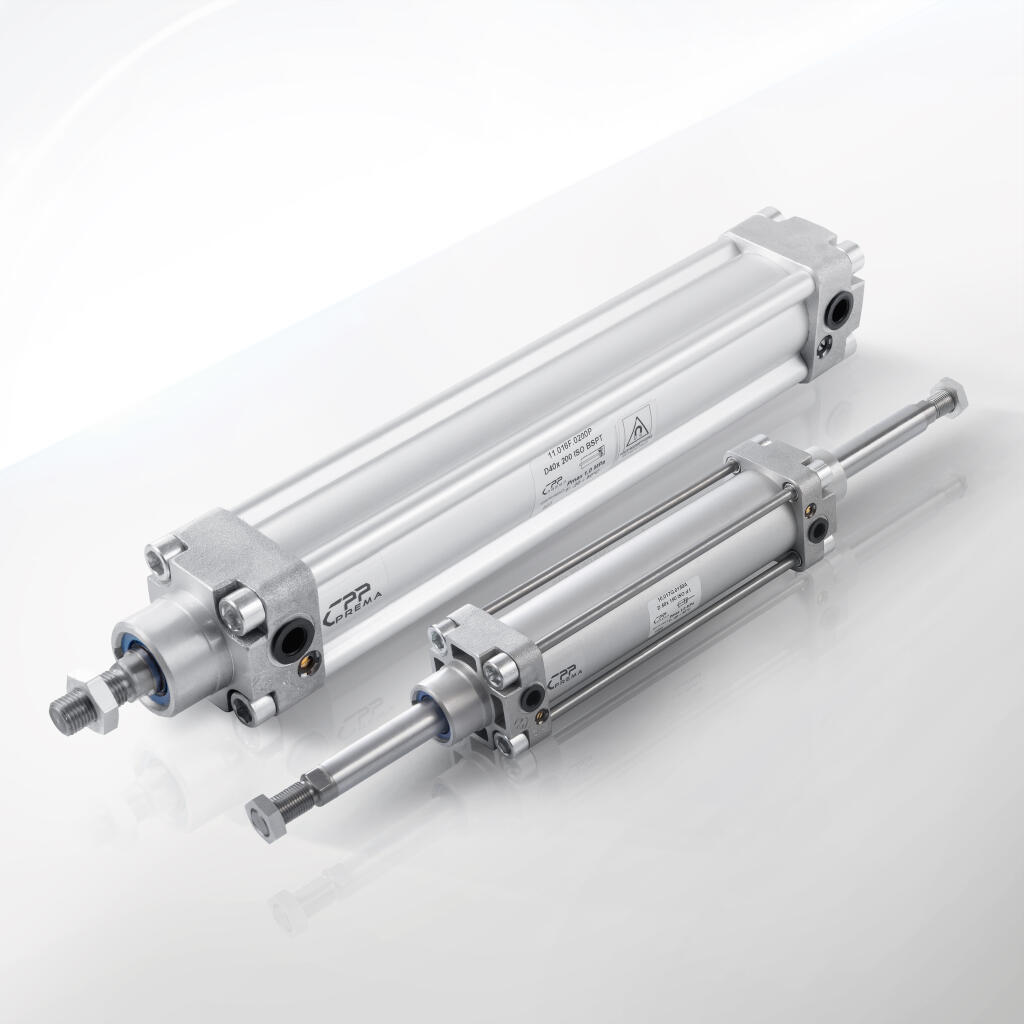

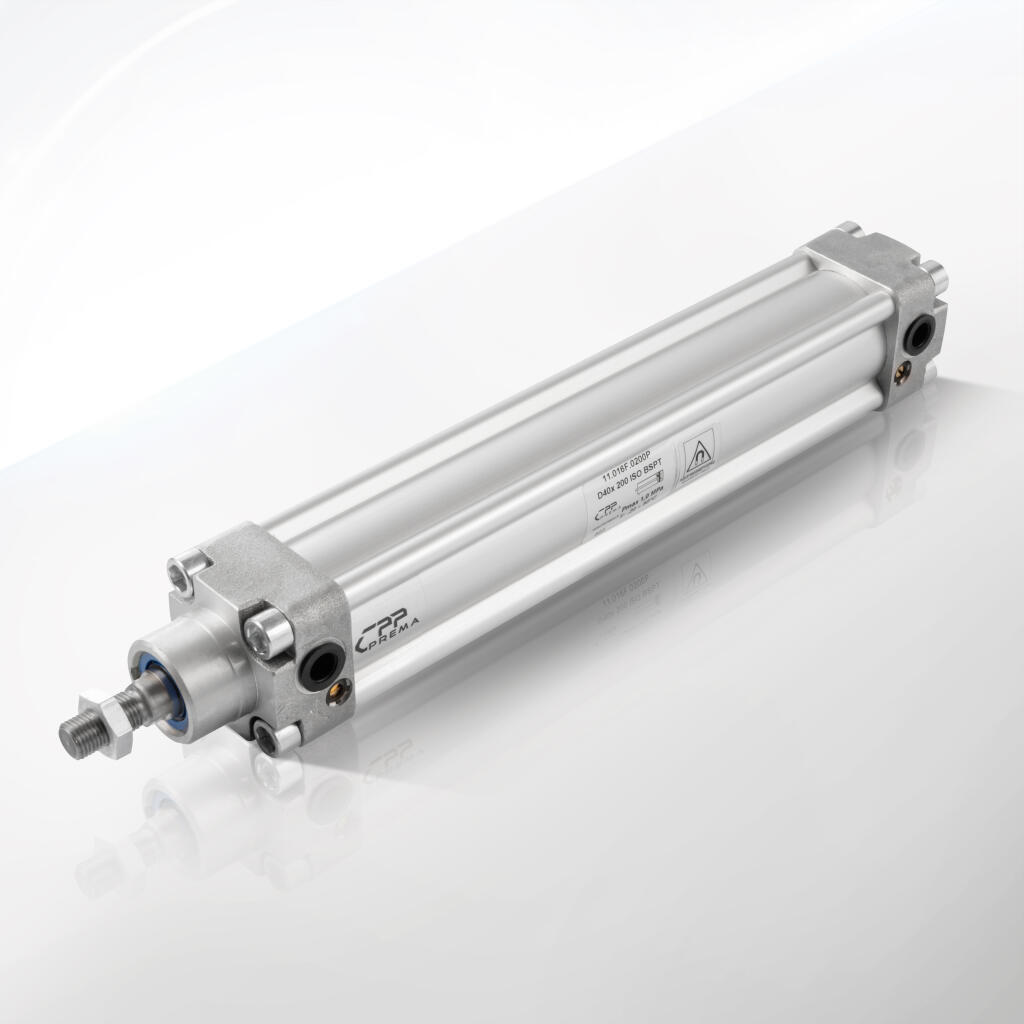

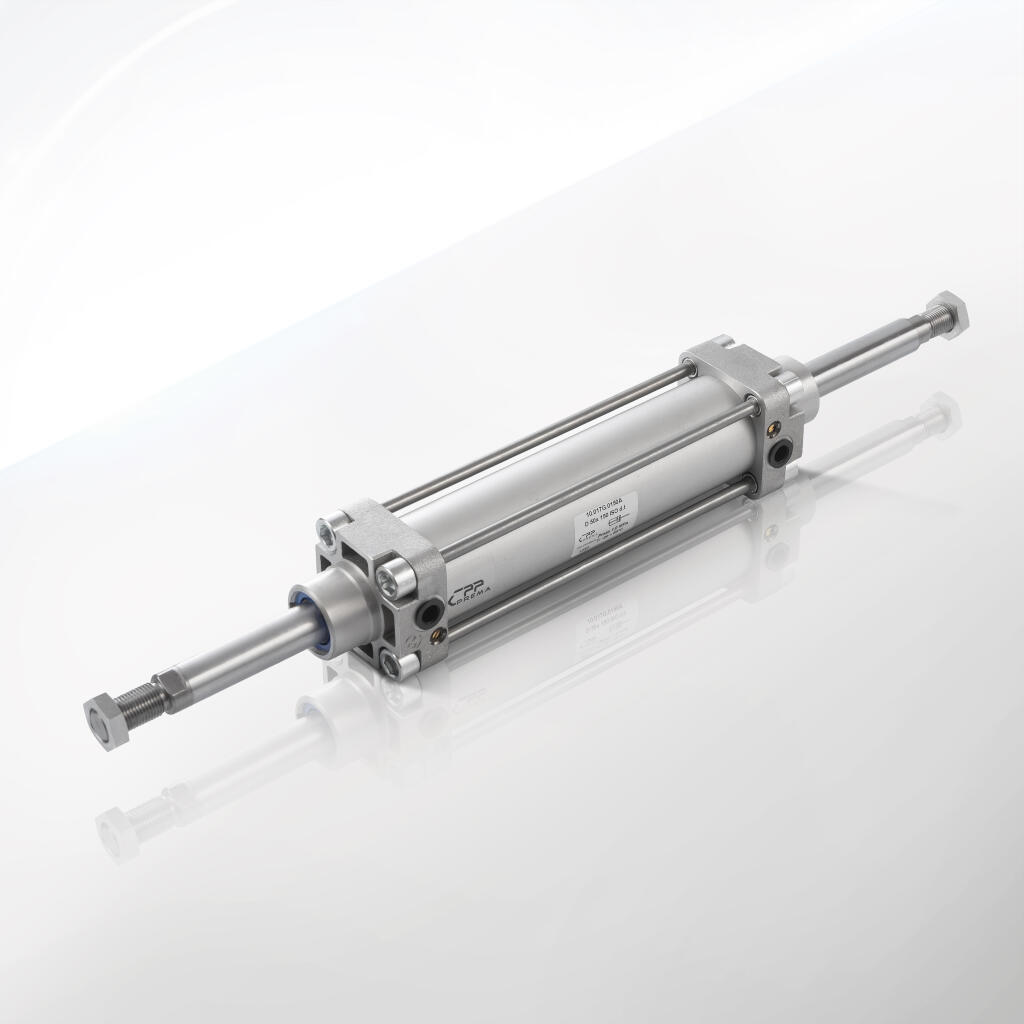

Seria STK z tuleją kształtową D32-D100

Siłowniki pneumatyczne ISO 15552/ISO 6431 Seria STK z tuleją kształtową D32–D100 to zaawansowane rozwiązania z obszaru pneumatyki przemysłowej, opracowane i produkowane przez firmę CPP PREMA. Każdy siłownik w tej serii został zaprojektowany tak, aby spełniać wymagania norm międzynarodowych, oferując jednocześnie dużą uniwersalność, wytrzymałość oraz wydajność w różnorodnych zastosowaniach. Konstrukcja bazuje na sprawdzonych standardach, co przekłada się na łatwą integrację w różnych systemach automatyki. Krótkie zdania i aktywna forma wypowiedzi pomagają w jasnym przedstawieniu wszystkich zalet i cech charakterystycznych tych produktów.

Głównym atutem serii STK jest zastosowanie tulei kształtowej. Ten rodzaj profilu wzmacnia konstrukcję i zwiększa sztywność siłownika. Dzięki temu siłownik zachowuje stabilność nawet przy długich skokach. Jednocześnie niewielka masa własna, będąca efektem użycia aluminium, sprawia, że cały układ zużywa mniej energii sprężonego powietrza. Producent, firma CPP PREMA, od lat kładzie nacisk na innowacyjne rozwiązania, co zaowocowało stworzeniem całej rodziny siłowników o średnicach od D32 do D100.

Norma ISO 15552/ISO 6431 gwarantuje kompatybilność wymiarową. W praktyce oznacza to, że można bez trudu dobrać uchwyty i mocowania od różnych dostawców, nie martwiąc się o rozbieżności wymiarów. Taka uniwersalność jest szczególnie istotna w nowoczesnym przemyśle, gdzie linie produkcyjne często łączą podzespoły pneumatyki od rozmaitych producentów. Ponadto standaryzacja zmniejsza ryzyko przestojów, bo części zamienne i akcesoria montażowe są ogólnodostępne na rynku.

Producent zadbał o wysoką jakość materiałów. Tuleja z aluminium została w większości przypadków anodowana, co zwiększa jej odporność na korozję oraz uszkodzenia mechaniczne. Pokrywy i tłok również wykonano z odpornych stopów aluminium, dzięki czemu zredukowano masę ruchomych elementów. Tłoczysko w standardzie występuje jako stal węglowa chromowana, lecz w opcji dostępne są warianty nierdzewne. Uszczelnienia występują w wersji poliuretanowej (PU), NBR i, w przypadku aplikacji wysokotemperaturowych, VITON. Szeroki zakres temperatur (od -20°C do +80°C w standardzie, do +150°C w wariancie VITON) czyni te siłowniki odpowiednimi do większości środowisk produkcyjnych. Tym samym widać, jak firma CPP PREMA dąży do zapewnienia maksymalnej elastyczności oferty.

Seria STK obejmuje różnorodność modeli. Znajdziemy tu siłowniki o jednostronnym tłoczysku, a także wersje o tłoczysku dwustronnym. Różnią się one nie tylko konstrukcją, lecz także specyficznymi możliwościami montażu i użytkowania. Modele z jednostronnym tłoczyskiem to najczęściej wybierane rozwiązania do zadań standardowych. Z kolei tłoczysko dwustronne przydaje się w procesach wymagających dwukierunkowego działania z jednego punktu montażowego. Dzięki temu jeden siłownik może obsługiwać dwa ruchy, co nie tylko oszczędza miejsce, ale też redukuje liczbę wymaganych podzespołów pneumatyki.

Producent wyposażył każdy siłownik z serii STK w amortyzację pneumatyczną, która pozwala na regulowane wyhamowanie tłoka. W praktyce to oznacza, że w końcowej fazie ruchu tłok nie uderza gwałtownie w pokrywę, lecz płynnie zwalnia. Taka funkcja chroni komponenty przed uszkodzeniem, obniża hałas w miejscu pracy i korzystnie wpływa na komfort operatorów obsługujących linie produkcyjne. Mechanizm amortyzacji może być regulowany za pomocą specjalnych śrub znajdujących się w pokrywach siłownika, co daje pełną kontrolę nad dynamiką ruchu.

Kolejnym walorem siłowników STK z tuleją kształtową jest ich prosta konserwacja. Dzięki dostępności zestawów naprawczych (obejmujących najczęściej uszczelnienia tłoka, zgarniacze, pierścienie prowadzące) użytkownik nie musi wymieniać całego siłownika w razie zużycia wewnętrznych elementów. Zmniejsza to koszty eksploatacji i eliminuje niepotrzebne przestoje. Wysoka jakość obróbki mechanicznej i rygorystyczna kontrola procesów produkcji sprawiają, że siłowniki z tej serii pracują bezawaryjnie przez długi okres, zachowując szczelność i stabilne parametry.

Kiedy mówimy o SEO (Search Engine Optimization) i AEO (Answer Engine Optimization), kluczowe jest odpowiednie dopasowanie słów kluczowych i fraz, tak by tekst był dobrze widoczny dla wyszukiwarek i jednocześnie przyjazny użytkownikom. Dlatego warto w opisach produktów firmy CPP PREMA powtarzać takie wyrażenia, jak "siłowniki pneumatyczne ISO 15552/ISO 6431", "seria STK z tuleją kształtową", "D32-D100", "amortyzacja pneumatyczna" czy "wysokiej jakości aluminium anodowane". Pozwala to na zwiększenie ruchu organicznego w sklepach internetowych i serwisach branżowych.

Obecnie przemysł automatyki stawia na optymalizację energetyczną i niezawodność. Siłowniki STK od CPP PREMA doskonale wpisują się w ten trend, ponieważ nowoczesne rozwiązania konstrukcyjne minimalizują straty i zapewniają stabilną pracę nawet w złożonych warunkach. Dodatkowo ich elastyczność montażu (dzięki zgodności z ISO) ułatwia projektowanie linii produkcyjnych i przystosowywanie ich do zmiennych potrzeb biznesu.

Warto też zwrócić uwagę, że tuleja kształtowa, która jest znakiem rozpoznawczym serii STK, pozwala na łatwy montaż czujników położenia tłoka w specjalnych rowkach (w wersjach z magnesem). To ważne w systemach automatyki i robotyki, gdzie istotne jest precyzyjne pozycjonowanie i kontrola stanu siłownika. Współpraca z czujnikami magnetycznymi (reed, hallotronowymi) znacząco upraszcza proces sterowania i gwarantuje spójność z układami nadrzędnymi, takimi jak sterowniki PLC.

Jednocześnie firma CPP PREMA dba o długoterminową dostępność części zamiennych oraz wsparcie techniczne. Potencjalny użytkownik, decydując się na siłowniki ISO 15552/ISO 6431 Seria STK z tuleją kształtową D32–D100, zyskuje pewność, że w razie potrzeby doradcy firmowi pomogą w doborze właściwego wariantu, doradzą w kwestii uszczelnień i podpowiedzą w wyborze najlepszego akcesorium montażowego.

Podsumowując, Opis Produktu w kontekście siłowników pneumatycznych STK od CPP PREMA obejmuje kluczowe elementy, które czynią je wyborem godnym uwagi. Do najważniejszych należą:

1. Zgodność z normami ISO 15552/ISO 6431, ułatwiająca wymienność podzespołów.

2. Tuleja kształtowa z aluminium, zapewniająca sztywność i niską masę.

3. Szeroka gama średnic (D32–D100), umożliwiająca dopasowanie do wymagań siły i wymiarów.

4. Amortyzacja pneumatyczna, zwiększająca kulturę pracy i chroniąca siłownik przed uderzeniami.

5. Różne rodzaje tłoczysk (stal węglowa chromowana, stal nierdzewna), gwarantujące elastyczność wobec warunków środowiskowych.

6. Opcje uszczelnień (NBR, PU, VITON), pozwalające na wykorzystanie w szerokim zakresie temperatur i aplikacji.

7. Łatwość konserwacji i dostępność części zamiennych, wydłużająca cykl życia produktu.

Te wszystkie cechy sprawiają, że siłowniki Serii STK z tuleją kształtową, produkowane przez CPP PREMA, stanowią bezpieczną inwestycję dla przedsiębiorstw, które pragną unowocześnić swoje procesy produkcyjne, zredukować liczbę przestojów i poprawić efektywność energetyczną. Solidna konstrukcja i wieloletnie doświadczenie producenta w dziedzinie pneumatyki przemysłowej przekładają się na wysoką jakość i trwałość, co ma kluczowe znaczenie w dynamicznie rozwijających się zakładach i fabrykach.

Siłowniki pneumatyczne ISO 15552/ISO 6431 Seria STK z tuleją kształtową D32–D100 od CPP PREMA znajdują niezwykle szerokie pole zastosowań w przemyśle. Ich konstrukcja, wytrzymałe materiały oraz zgodność z uniwersalnymi standardami ISO sprawiają, że są cenione w wielu branżach. Poniższy rozdział skupia się na różnorodności zastosowań tych urządzeń, prezentując konkretne przykłady i korzyści wynikające z wyboru siłowników STK.

1. Przemysł motoryzacyjny (automotive).
W sektorze automotive kluczowe znaczenie mają czas cyklu, niezawodność oraz powtarzalność operacji. Linie montażowe w fabrykach samochodów, gdzie produkuje się setki pojazdów dziennie, muszą gwarantować najwyższy poziom automatyzacji. Siłowniki STK, dzięki swojej budowie z tuleją kształtową, pozwalają na szybkie i precyzyjne ruchy tłoków. Ich sztywna konstrukcja ogranicza ugięcie przy długich skokach, co bywa istotne w aplikacjach, gdzie jeden siłownik przenosi cięższe elementy (np. podzespoły silnika czy układy zawieszenia).

Dodatkowo, w branży automotive bardzo często istnieje potrzeba pracy w obecności olejów i smarów. Dzięki możliwości wybrania tłoczyska ze stali kwasoodpornej oraz stosowania uszczelnień VITON, siłowniki STK radzą sobie w atmosferze agresywnych chemikaliów, co jest powszechne w procesach lakierniczych czy podczas obróbki metali.

2. Przemysł spożywczy i napojowy.
W branży spożywczej kluczowa jest higiena i odporność na korozję. Linia produkcyjna często narażona jest na kontakt z wodą, parą wodną bądź środkami dezynfekcyjnymi. Zastosowanie siłowników CPP PREMA z tłoczyskiem nierdzewnym i anodowaną tuleją kształtową eliminuje ryzyko zbyt szybkiego zużycia mechanicznego. Ponadto, tam gdzie wymaga się ciągłego mycia i sterylizacji, siłowniki z serii STK cechują się łatwością czyszczenia i konserwacji.

Procesy produkcji i pakowania żywności lub napojów często opierają się na szybkich, krótkich ruchach siłowników, wymagających jednocześnie precyzji. Regulowana amortyzacja w pokrywach zapewnia płynne wyhamowanie, zapobiegając wstrząsom mogącym uszkodzić delikatne produkty czy opakowania.

3. Robotyka i automatyka.
W nowoczesnych zakładach produkcyjnych coraz częściej stosuje się roboty współpracujące (tzw. coboty) i zaawansowane systemy manipulacyjne. Siłowniki pneumatyczne, choć kojarzone głównie z klasyczną automatyką, nadal pełnią istotną funkcję w obszarach wymagających szybkich i powtarzalnych ruchów. Seria STK od CPP PREMA gwarantuje równomierną pracę i minimalne wibracje, co jest kluczowe przy integracji z robotami.

Dodatkowo normatywna budowa ISO 15552/6431 ułatwia łączenie tych siłowników z wieloma akcesoriami (np. przegubowymi łożyskami, czujnikami położenia). Taka elastyczność jest ważna w aplikacjach robotycznych, gdzie konstruktorzy stale adaptują projekt do dynamicznie zmieniających się wymagań rynkowych.

4. Przemysł chemiczny i farmaceutyczny.
W procesach chemicznych i farmaceutycznych kluczowe jest bezpieczeństwo oraz odporność na agresywne media. Siłowniki STK, zwłaszcza w wersjach z uszczelnieniami VITON i tłoczyskiem nierdzewnym, radzą sobie w kontakcie z rozpuszczalnikami, kwasami lub wysoką temperaturą. W przemyśle farmaceutycznym szczególne znaczenie ma również czystość procesu – aluminium anodowane jest łatwe do utrzymania w nieskazitelnym stanie, a stal kwasoodporna wytrzymuje intensywne działanie środków sterylizujących.

5. Przemysł opakowaniowy.
Maszyny pakujące i etykietujące potrzebują szybkich i niezawodnych siłowników o stosunkowo lekkiej konstrukcji. Dzięki tulei kształtowej z aluminium, modele STK są lekkie i umożliwiają realizację wielu cykli na minutę. Z kolei amortyzacja pneumatyczna pozwala na delikatne traktowanie nawet kruchych czy wrażliwych produktów. Duża gama średnic (D32–D100) umożliwia dobór siłownika do wymagań konkretnego procesu – od niewielkich pojemników po sporych gabarytów kartony.

6. Przemysł drzewny i papierniczy.
W branżach związanych z obróbką drewna i produkcją papieru panują trudne warunki: pył drzewny, wysokie obciążenia oraz często niestandardowe ruchy maszyn. Siłowniki STK w wersji z dodatkowymi zgarniaczami i wzmocnionymi uszczelnieniami potrafią sprostać takim wyzwaniom. Są w stanie pracować w warunkach zapylenia, a dzięki szczelnej konstrukcji wewnętrzne części pozostają wolne od drobin pyłu. Ich wytrzymała tuleja kształtowa dobrze znosi obciążenia boczne, co zdarza się w procesach cięcia i prasowania drewna.

7. Logistyka i magazynowanie.
W centrach logistycznych i magazynach automatycznych stosuje się systemy sortowania, przenoszenia i paletyzacji. Siłowniki pneumatyczne z serii STK sprawdzają się w mechanizmach przełączających paczki między taśmociągami, w układach wind magazynowych czy urządzeniach do paletyzacji. Możliwość szybkiego i stabilnego ruchu wpływa na efektywność transportu, a aktywna praca amortyzacji dba o ograniczenie wstrząsów w punktach krańcowych.

8. Urządzenia medyczne i sprzęt laboratoryjny.
Choć w sektorze medycznym częściej wykorzystywane są rozwiązania elektryczne lub precyzyjne siłowniki mikro, to w niektórych sytuacjach siłowniki pneumatyczne STK stanowią atrakcyjną alternatywę. Procesy automatycznego dozowania płynów, sterylnego zamykania pojemników czy sortowania próbek laboratoryjnych mogą być realizowane przez lekkie i czyste siłowniki z anodowanego aluminium. Przydatna jest tu zwłaszcza łatwość konserwacji oraz możliwość pracy w atmosferze kontrolowanej.

9. Aplikacje specjalne i prototypowe.
Seria STK od CPP PREMA bywa wybierana przez inżynierów zajmujących się prototypowaniem maszyn i pojazdów, w tym w obszarze rolnictwa, gdzie odporność na zanieczyszczenia i wilgoć jest wymagana. Często inżynierowie poszukują siłownika, który z jednej strony będzie spełniał wysokie wymogi norm, a z drugiej – zapewni elastyczność konfiguracji. Dzięki standardom ISO 15552/6431 siłowniki STK łatwo łączy się z różnymi zaworami i systemami sterującymi, co ułatwia fazę eksperymentów.

10. Zastosowania w warunkach wysokiej temperatury.
W wersji z uszczelnieniami VITON siłowniki STK pracują do +150°C. Ma to znaczenie w procesach związanych z termicznym przetwórstwem tworzyw sztucznych, w piecach przemysłowych czy suszarniach. Tam, gdzie zwykłe uszczelnienia uległyby degradacji, VITON gwarantuje szczelność i długą żywotność. Odpowiednio dobrana tuleja kształtowa z aluminium anodowanego pomaga odprowadzać ciepło i utrzymuje optymalną temperaturę pracy.

11. Przemysł ciężki i maszynowy.
Mimo że ciśnienie robocze siłowników STK wynosi standardowo do 10 bar, ich solidna konstrukcja pozwala na intensywną eksploatację w zakładach, gdzie maszyny muszą pracować w trybie ciągłym. Sektor maszynowy często wykorzystuje siłowniki do napędzania blokad, mechanizmów zaciskowych czy do testów wytrzymałościowych komponentów. Niewielka masa siłownika w relacji do uzyskiwanych sił sprawia, że to atrakcyjne rozwiązanie wszędzie tam, gdzie liczy się wydajność i minimalizacja kosztów.

12. Aplikacje w środowisku morskim i strefach wysokiej wilgotności.
Branże związane z żeglugą, stocznie i porty nierzadko poszukują siłowników odpornych na korozję i zachlapania słoną wodą. Tutaj sprawdzają się modele z tłoczyskiem i śrubami nierdzewnymi. Aluminium anodowane w tulei kształtowej przeciwstawia się korozji, a opcjonalne powłoki chronią siłownik przed intensywnym działaniem wilgoci i soli.

13. Korzyści ze stosowania siłowników STK w różnych gałęziach przemysłu.

• Redukcja przestojów: dzięki wytrzymałym materiałom i solidnej konstrukcji zmniejsza się ryzyko awarii, co pozwala na nieprzerwaną pracę linii produkcyjnych.

• Łatwa dostępność części zamiennych: standard ISO 15552/6431 i szeroka oferta akcesoriów sprawiają, że naprawy i konserwacje przebiegają szybko.

• Elastyczność doboru: szeroki zakres średnic (D32–D100), różne skoki, opcje uszczelnień (NBR, PU, VITON), a także warianty tłoczyska (stal węglowa, nierdzewna) pozwalają na optymalne dostosowanie urządzenia do specyfiki branży.

• Optymalna masa: tuleja kształtowa z aluminium zapewnia lekkość konstrukcji, co wpływa na mniejsze zużycie sprężonego powietrza i ogranicza koszty eksploatacyjne.

• Integracja z systemami automatyki: możliwość montażu czujników położenia (w wersjach z magnesem) ułatwia automatyczne sterowanie i diagnostykę.

• Bezpieczna amortyzacja: regulowana amortyzacja chroni urządzenia w procesie produkcyjnym, minimalizując wstrząsy w punktach krańcowych.

14. Wpływ SEO/AEO na prezentację zastosowań.
W kontekście SEO i AEO ważne jest, aby w opisie zastosowań pojawiły się odpowiednie słowa kluczowe. Frazy takie jak "siłowniki pneumatyczne ISO 15552/ISO 6431", "tuleja kształtowa", "amortyzacja pneumatyczna", "CPP PREMA", "wysoka odporność na korozję" czy "duży zakres temperatur" pomagają w dotarciu do potencjalnych odbiorców. Również nazwy branż, takich jak "przemysł spożywczy", "automotive", "chemiczny" czy "robotyka", wpływają na lepszą widoczność treści w wyszukiwarkach i sprawiają, że klienci szybciej znajdą odpowiedź na swoje potrzeby.

Przedstawienie szczegółowych parametrów siłowników pneumatycznych ISO 15552/ISO 6431 Seria STK z tuleją kształtową D32–D100 od CPP PREMA jest kluczowe dla inżynierów, projektantów i specjalistów ds. utrzymania ruchu. Dane te pozwalają na prawidłowy dobór urządzeń w różnych branżach przemysłowych, zapewniają zgodność z wytycznymi normy ISO 15552 i dają pewność, że konkretny model spełni oczekiwania co do siły, prędkości czy odporności na warunki środowiskowe.

1. Zakres średnic (D32–D100).
Seria STK obejmuje nominalne średnice: 32 mm, 40 mm, 50 mm, 63 mm, 80 mm i 100 mm. Każda średnica daje inny maksymalny przekrój tłoka, co przekłada się na różne wartości sił generowanych przy zasilaniu sprężonym powietrzem. Im większa średnica, tym większa siła przy tym samym ciśnieniu. To znaczące udogodnienie w projektowaniu procesów, ponieważ wystarczy wybrać średnicę dopasowaną do wymagań aplikacji, takich jak konieczne siły docisku czy przenoszenia ładunków.

2. Ciśnienie pracy i maksymalne.
Producent CPP PREMA zaleca ciśnienie robocze do 10 bar. W większości zakładów przemysłowych standardowe ciśnienie w sieci pneumatycznej to około 6 bar, ale możliwość pracy do 10 bar pozostawia spory zapas. W niektórych branżach, np. automotive, zapewnienie stabilnego ciśnienia na poziomie 8 bar bywa standardem. Warto pamiętać, że przekroczenie 10 bar może prowadzić do ryzyka uszkodzeń uszczelnień i pokryw, dlatego stosuje się zawory bezpieczeństwa i przemyślany system dystrybucji powietrza.

3. Zakres temperatur.
Siłowniki STK w wersji standardowej (z uszczelnieniami NBR lub PU) pracują w przedziale od -20°C do +80°C. Warianty z uszczelnieniami VITON pozwalają rozszerzyć górną granicę do +150°C. Te parametry czynią siłowniki kompatybilnymi z wieloma procesami – od aplikacji chłodniczych po strefy gorące i narażone na wysoką temperaturę. Z kolei w przypadku temperatur poniżej -20°C można zwrócić uwagę na specjalne uszczelnienia dostosowane do warunków mroźnych.

4. Skoki standardowe i dodatkowe.
Standardowe skoki wahają się w przedziale 5–500 mm. Jednakże producent, chcąc wyjść naprzeciw potrzebom klientów, oferuje też dłuższe skoki, np. 600, 800 czy nawet powyżej 1000 mm – oczywiście po wcześniejszej konsultacji technicznej. Przy dużych skokach ważne jest rozważenie ewentualnego obciążenia bocznego i konieczność zastosowania dodatkowych prowadnic, by uniknąć nadmiernego zużycia tulei i uszczelnień.

5. Medium robocze i filtracja.
Siłowniki STK są projektowane do pracy ze sprężonym powietrzem. Producent wymaga, aby było ono odpowiednio filtrowane (cząstki do 10 µm) oraz wolne od zbyt wysokiej wilgotności. W praktyce klasa czystości powietrza co najmniej 4_4 wg PN-ISO 8573-1 zapewnia stabilną pracę uszczelnień i zabezpiecza wnętrze siłownika przed osadami. Możliwa jest praca z powietrzem smarowanym lub niesmarowanym. Gdy raz wdroży się olejową mgłę smarną, należy ją utrzymywać, by nie wypłukiwać oryginalnych smarów fabrycznych.

6. Zgodność wymiarowa z ISO 15552/ISO 6431.
Ważnym atutem jest pełna zgodność wymiarowa z normami ISO 15552/ISO 6431. Oznacza to, że wymiary montażowe (m.in. rozstawy otworów, średnice gwintów w pokrywach) odpowiadają powszechnym standardom. Użytkownicy mogą bez problemu dobrać uchwyty czołowe, łapowe, wahliwe, kołnierze oraz przeguby od różnych producentów, nie martwiąc się o niekompatybilne wymiary.

7. Gwinty przyłączy i sposoby podłączenia.
Zależnie od średnicy siłownika, producent stosuje różne rozmiary gwintów przyłączy powietrza:

• G1/8 (typowo dla D32),

• G1/4 (D40, D50),

• G3/8 (D63, D80),

• G1/2 (D100).
  Takie zróżnicowanie gwarantuje właściwy przepływ powietrza, co przekłada się na możliwą prędkość tłoka. Dobór przewodów i złączek o odpowiednim przekroju pomaga osiągnąć optymalną wydajność.

8. Tłoczysko i rodzaje materiałów.
W standardzie tłoczysko wykonane jest ze stali węglowej chromowanej. Chromowanie zwiększa twardość powierzchni, a także odporność na korozję i zużycie. W bardziej wymagających środowiskach można wybrać opcję z tłoczyskiem nierdzewnym, co często oznacza stal kwasoodporną (AISI 304 lub 316). Wpływa to na wyższą odporność korozyjną, szczególnie istotną w przemyśle spożywczym lub chemicznym.

9. Uszczelnienia (NBR, PU, VITON).

• NBR (nitril-butadien) i PU (poliuretan) najlepiej sprawdzają się w temperaturach do +80°C. Charakteryzują się dobrą elastycznością i odpornością na ścieranie.

• VITON (fluorokauczuk) jest wyborem do zastosowań wysokotemperaturowych (do +150°C) i chemicznie agresywnych. Dodatkowo wyróżnia się świetną stabilnością wymiarową.

10. Amortyzacja pneumatyczna.
Każdy siłownik STK ma w pokrywach regulowane śruby amortyzacji. Pozwalają one na precyzyjne ustawienie tłumienia w końcowej fazie ruchu tłoka. Dzięki temu możliwe jest łagodne zatrzymanie, co chroni konstrukcję przed uderzeniami, redukuje poziom hałasu i wibracji. Amortyzacja staje się szczególnie ważna przy szybkich cyklach i większych masach.

11. Prędkość ruchu i sterowanie przepływem.
Prędkość wysuwu i wsuwu zależy od przekroju przewodów, rodzaju zaworów sterujących, ciśnienia roboczego oraz obciążenia. W wielu aplikacjach do regulacji prędkości tłoka stosuje się dławiki przepływu lub zawory proporcjonalne. Seria STK dobrze współpracuje z typowymi zaworami 5/2 i 5/3, co umożliwia zróżnicowane sterowanie ruchem siłownika w liniach automatyki.

12. Masa własna siłownika.
Ostateczna waga urządzenia zależy od średnicy i skoku. Dla przykładu, siłownik D32 z krótkim skokiem waży niewiele powyżej 0,5 kg, natomiast większe modele, np. D100, z dłuższym skokiem, mogą osiągać kilka kilogramów. Konstrukcja z aluminium powoduje, że stosunek masy do siły jest korzystny, co wpływa na energooszczędność i łatwość montażu.

13. Możliwość wyposażenia w magnes i czujniki położenia.
Wiele modeli STK da się zamówić w wersji z magnesem na tłoku. Umożliwia to instalację zewnętrznych czujników magnetycznych (reed, hallotronowych), które rozpoznają położenie tłoka. To niezbędna funkcja w zautomatyzowanych liniach, gdzie liczy się precyzyjna synchronizacja ruchów i zbieranie danych w czasie rzeczywistym.

14. Wymiary mocowań (zgodność ISO).
Ze względu na standaryzację, wymiary takie jak:

• Rozstaw otworów na pokrywie,

• Średnica i rozstaw mocowań łapowych,

• Wymiary końcówek tłoczyska (gwintów),
  są zdefiniowane zgodnie z ISO 15552/6431. To oznacza, że każdy siłownik D32, D40 czy D100 spełnia ściśle określone wartości – łatwo je znaleźć w dokumentacjach producenta oraz w tablicach wymiarowych. Ułatwia to błyskawiczne projektowanie i serwis.

15. Certyfikacje i testy jakości.
Każdy siłownik STK przechodzi testy szczelności przy ciśnieniu przekraczającym 10 bar, co eliminuje ryzyko wad fabrycznych. Producent CPP PREMA stosuje system zarządzania jakością, zapewniając powtarzalność parametrów. W razie potrzeby wystawiane są certyfikaty materiałowe, np. na stal nierdzewną używaną w tłoczyskach.

16. Dostępność elementów naprawczych.
Klienci mogą nabyć kompletne zestawy uszczelnień i pierścieni prowadzących. Dzięki temu regeneracja siłownika staje się prosta i opłacalna. W zależności od częstotliwości pracy i warunków środowiskowych, okres pomiędzy wymianami uszczelnień może wynosić nawet kilkaset tysięcy cykli. To pokazuje wysoką trwałość i jakość projektu serii STK.

17. Integracja z systemami sterowania (PLC, SCADA).
W dzisiejszych czasach coraz więcej fabryk korzysta z zaawansowanych systemów sterowania. Możliwość zamontowania czujników położenia i współpraca z klasycznymi zaworami (elektrozaworami 5/2, 5/3) sprawiają, że siłowniki STK bez problemu da się włączyć w architekturę sterującą. Dzięki temu operatorzy mogą monitorować stan siłowników w czasie rzeczywistym i programować cykle ruchu w zależności od zapotrzebowania.

18. Środowisko pracy i bezpieczeństwo.
Siłowniki pneumatyczne STK działają bez iskier, dlatego częściej wybiera się je do stref zagrożonych wybuchem, choć formalnie do pełnej zgodności ATEX konieczne są specjalne wykonania. Nawet tam, gdzie występują pyły wybuchowe, pneumatyka bywa preferowana nad rozwiązaniami elektrycznymi. Warto jednak każdorazowo zweryfikować wymagania certyfikacyjne, jeśli planuje się eksploatację w strefach Ex.

Wytrzymałość i trwałość siłowników pneumatycznych ISO 15552/ISO 6431 Seria STK z tuleją kształtową D32–D100 w znacznej mierze wynikają z odpowiedniego doboru materiałów konstrukcyjnych. Firma CPP PREMA, znając rygory pracy w przemyśle, stosuje rozwiązania, które łączą lekkość aluminium, wytrzymałość stali i odporność elastomerów. Poniższa sekcja opisuje szczegółowo, jakie surowce wykorzystano przy produkcji i jak przekłada się to na finalną jakość siłowników.

1. Aluminium jako podstawa konstrukcji.
Kluczowym elementem siłowników STK jest tuleja kształtowa, wykonana z wysokogatunkowego stopu aluminium. Wybór aluminium zapewnia doskonały stosunek masy do wytrzymałości mechanicznej. Mała waga siłownika zmniejsza zużycie sprężonego powietrza, bo cięższy siłownik wymaga większej energii do dynamicznej zmiany położenia tłoka. Dodatkowo aluminium jest odporne na korozję, szczególnie gdy zostanie poddane anodowaniu.

2. Anodowanie tulei.
W celu poprawy odporności na ścieranie i działanie czynników chemicznych, producent CPP PREMA często przeprowadza proces anodowania tulei. Polega on na wytworzeniu tlenkowej warstwy ochronnej na powierzchni aluminium. Ta warstwa sprawia, że tuleja zyskuje zwiększoną twardość i odporność na rdzę. W rezultacie wewnętrzne ścianki cylindra pozostają gładkie i mniej podatne na zarysowania, co sprzyja zachowaniu szczelności i długiej żywotności uszczelnień.

3. Pokrywy przednia i tylna.
Pokrywy, podobnie jak tuleja, często wytwarzane są z aluminium. Ta jednolitość materiałów ułatwia zachowanie spójnego współczynnika rozszerzalności termicznej. Dodatkowo obróbka CNC zapewnia precyzyjne wykonanie gniazd uszczelnień, otworów montażowych i kanałów amortyzacyjnych. Wysoka jakość wykonania pokryw przekłada się na lepszą szczelność i stabilną pracę całego siłownika.

4. Tłoczysko (stal węglowa i nierdzewna).
W standardzie tłoczysko produkowane jest ze stali węglowej chromowanej. Chromowanie polega na naniesieniu na powierzchnię stali twardej i odpornej na ścieranie warstwy, która chroni tłoczysko przed zarysowaniami i korozją. Ten proces jest kluczowy, bo tłoczysko nieustannie współpracuje z pierścieniami uszczelniającymi i zgarniaczami.

W wersjach przeznaczonych do warunków korozyjnych lub w przemyśle spożywczym i farmaceutycznym stosuje się stal kwasoodporną (nierdzewną), najczęściej AISI 304 lub 316. Tłoczyska nierdzewne zapewniają wysoką odporność na wilgoć, chemię, a nawet substancje o silnym działaniu korozyjnym. Użytkownicy mogą wybrać taką opcję, kiedy planowana aplikacja naraża siłownik na kontakt z cieczami czy intensywnym myciem.

5. Szpilki, nakrętki i łączniki.
Wielu producentów w siłownikach ISO 15552 stosuje tzw. tie-rods, czyli długie szpilki łączące pokrywę przednią i tylną. W serii STK, szczególnie przy dłuższych skokach, te elementy znacząco wpływają na wytrzymałość osiową. CPP PREMA wykorzystuje stal węglową o podwyższonej twardości lub stal nierdzewną (opcja „K”). Szpilki muszą wytrzymać siły działające przy ciśnieniu do 10 bar, co oznacza precyzyjnie zaprojektowane gwinty i kontrolowane procesy hartowania.

Nakrętki zakładane na końcach szpilek mogą mieć kształt sześciokątny, często z wkładką zapobiegającą odkręcaniu (np. z tworzywem lub w formie kołnierza). Taka konstrukcja ogranicza ryzyko luzowania w warunkach intensywnych drgań.

6. Uszczelnienia NBR, PU, VITON.

• NBR (nitril-butadien): elastomer o dobrej odporności na oleje mineralne i typowe warunki przemysłowe, stosowany w temperaturach do +80°C.

• PU (poliuretan): charakteryzuje się wyższą wytrzymałością na ścieranie, co bywa kluczowe przy intensywnych cyklach pracy.

• VITON (FKM): elastomer fluorowy, odporny na wyższe temperatury (do +150°C) i wiele czynników chemicznych.

Dobór uszczelnienia zależy od planowanych warunków pracy. Niekiedy stosuje się też polimerowe pierścienie prowadzące (np. z teflonu wzmocnionego włóknami) w celu redukcji tarcia i polepszenia stabilności tłoka.

7. Zgarniacz tłoczyska.
Zgarniacz to element usytuowany w pokrywie siłownika, którego zadanie polega na usuwaniu zanieczyszczeń z powierzchni tłoczyska w trakcie jego ruchu. Może być wykonany z NBR, PU lub VITON (w zależności od specyfiki aplikacji). Bez sprawnego zgarniacza pyły, opiłki czy inne drobiny mogłyby przedostawać się do wnętrza cylindra i przyspieszać zużycie uszczelnień. W środowiskach silnie zapylonych (np. w przemyśle drzewnym) rola zgarniacza bywa kluczowa.

8. Pierścienie prowadzące i łożyska tłoka.
By zapewnić płynny i osiowy ruch tłoka, firma CPP PREMA stosuje pierścienie prowadzące w korpusie siłownika. Te elementy mogą być wykonane z wytrzymałych tworzyw sztucznych lub kompozytów (np. PTFE z dodatkami). Dzięki nim tłok trzyma właściwą oś, a siły poprzeczne nie przekładają się od razu na ścieranie powierzchni cylindra.

9. Materiały odporniejsze na temperatury i chemikalia.
Wersje siłowników STK do zadań specjalnych (np. w strefach gorących, środowiskach korozyjnych) otrzymują nie tylko uszczelnienia VITON, ale również:

• Powłoki antykorozyjne na korpusie,

• Specjalne powłoki wewnętrzne (np. impregnacje teflonowe),

• Śruby i nakrętki w całości nierdzewne,

• Ewentualne dodatkowe osłony tłoczyska.

10. Dodatkowe akcesoria i materiały.
Firma CPP PREMA oferuje także szeroką gamę akcesoriów montażowych (kołnierze, łapy, czujniki) w różnych wariantach materiałowych. Dla aplikacji w branży spożywczej czy farmaceutycznej warto wybrać uchwyty ze stali nierdzewnej. W ten sposób cała konstrukcja siłownika, łącznie z akcesoriami, zachowuje jednorodność materiałową i nie koroduje w kontakcie z wodą czy środkami myjącymi.

11. Procesy obróbki i kontroli jakości.
Obróbka mechaniczna elementów z aluminium i stali przebiega przy użyciu maszyn CNC, co gwarantuje wysoką dokładność wymiarową. Producent kontroluje kluczowe tolerancje, m.in. średnicę wewnętrzną tulei, współosiowość pokryw czy spasowanie tłoczyska. Takie podejście redukuje ryzyko rozszczelnień i nierównomiernego zużycia. Po montażu końcowym każdy siłownik przechodzi test szczelności, co potwierdza wysokie standardy jakości.

12. Trwałość materiałów w perspektywie intensywnej eksploatacji.
Wielu użytkowników stosuje siłowniki STK w warunkach ciągłych cykli (np. kilkanaście uderzeń na minutę, 24 godziny na dobę). W takich sytuacjach kluczowa jest odporność zmęczeniowa stopów aluminium oraz stalowych części. Konstrukcja kształtowej tulei i starannie dobrane parametry wytrzymałościowe szpilek minimalizują ryzyko pęknięć. Dodatkowo odpowiednio zbilansowane ciepło generowane tarciem zapewnia, że nawet przy dużych prędkościach ruchu siłowniki nie przegrzewają się.

13. Dbanie o ekologiczny aspekt materiałów.
Aluminium i stal w znacznym stopniu podlegają recyklingowi. W dobie rosnącej świadomości ekologicznej klienci doceniają produkty, które da się wtórnie przetworzyć po zakończeniu cyklu życia. Co więcej, dłuższa żywotność siłownika (dzięki wysokiej jakości materiałom) ogranicza potrzebę zbyt częstej wymiany, co zmniejsza ogólny ślad węglowy działalności.

14. Koszty a rodzaj materiału.
Stal nierdzewna i uszczelnienia VITON generują wyższe koszty w porównaniu do standardu (stal węglowa i NBR/PU). Jednak w warunkach narażonych na korozję lub wysoką temperaturę takie inwestycje się zwracają. Uniknięcie korozji, wycieków, awarii i przestojów w produkcji często przekłada się na wyraźne oszczędności długoterminowe.

15. Bezpieczeństwo materiałów w kontakcie z żywnością.
W branży spożywczej wymaga się stosowania materiałów atestowanych i bezpiecznych dla produktów żywnościowych. Aluminium anodowane, stal nierdzewna i uszczelnienia dopuszczone do kontaktu z żywnością (gdzie to wymagane) sprawiają, że siłowniki STK można instalować przy liniach pakujących, maszynach dozujących czy sortownikach owoców bez obaw o skażenie.

16. Kompatybilność z czujnikami i elektryką.
Z punktu widzenia materiałów konstrukcyjnych, obudowa siłownika nie generuje zakłóceń elektromagnetycznych, co jest ważne przy montowaniu czujników magnetycznych. Aluminium nie wpływa negatywnie na pracę sensorów, stąd instalacja czujników położenia (reed, hallotronowych) w rowkach tulei jest w pełni bezpieczna i powszechnie stosowana.

17. Montaż z akcesoriami metalowymi i polimerowymi.
Wszelkie uchwyty czy końcówki mocujące (np. widełki, przeguby) mogą być wykonane z metalu lub tworzyw. Przy doborze akcesoriów warto uwzględnić warunki środowiskowe i parametry sił. Polimerowe elementy montażowe bywają tańsze i lżejsze, ale w pracy z wyższymi obciążeniami stawia się na stal.

18. Remonty i naprawy.
Jeśli dojdzie do mechanicznego uszkodzenia siłownika (np. wgniecenia tulei), zwykle wystarczy wymienić uszczelnienia i ewentualnie zestaw naprawczy. W przypadku bardziej poważnych defektów (pęknięcia, silna korozja) najczęściej wymienia się cały korpus. Ze względu na standaryzację ISO, można to zrobić szybko, bez ingerowania w całą linię produkcyjną.

Prawidłowy montaż siłowników pneumatycznych ISO 15552/ISO 6431 Seria STK z tuleją kształtową D32–D100 ma kluczowe znaczenie dla osiągnięcia oczekiwanej wydajności, trwałości i bezpieczeństwa. W tej części przedstawiamy uporządkowane kroki montażowe, wskazówki praktyczne oraz krótkie zdania w formie czynnej, co ułatwi korzystanie z tej instrukcji inżynierom i technikom ds. utrzymania ruchu.

1. Przygotowanie i kontrola siłownika.
Otwórz opakowanie i sprawdź, czy model siłownika odpowiada zamówionej specyfikacji (średnica, skok, rodzaj tłoczyska). Obejrzyj tuleję kształtową i tłoczysko w poszukiwaniu ewentualnych wgnieceń, rys czy śladów nieprawidłowego przechowywania. Upewnij się, że w zestawie znajdują się wszystkie wymagane elementy (np. uchwyty montażowe, śruby, nakrętki, zgarniacze – jeśli były zamawiane opcjonalnie). Zanotuj numery seryjne, przydatne w razie przyszłych pytań do producenta.

2. Czyszczenie miejsca montażu.
Wybierz obszar wolny od zanieczyszczeń, pyłu i wiórów. Wyczyść powierzchnię stołu montażowego bądź ramy maszyny. Użyj sprężonego powietrza i niestrzępiącej się ściereczki. Upewnij się, że nie występują żadne zanieczyszczenia, które mogłyby uszkodzić uszczelnienia siłownika tuż po jego instalacji.

3. Orientacja siłownika.
Siłowniki STK, dzięki tulei kształtowej, można instalować w dowolnej pozycji (pion, poziom, kąt). Wybór zależy od projektu maszyny. Upewnij się, że nic nie ogranicza ruchu tłoczyska w całym zakresie skoku. Zwróć uwagę na przestrzeń po obu stronach w wersji z tłoczyskiem dwustronnym. Zaplanuj też łatwy dostęp do śrub amortyzacyjnych, by w razie potrzeby można było regulować je bez demontażu siłownika.

4. Montaż uchwytów zgodnych z ISO 15552/6431.
Dobierz uchwyty czołowe, łapowe, wahliwe lub kołnierzowe w zależności od aplikacji. Użyj śrub o odpowiedniej klasie wytrzymałości (np. 8.8 lub 10.9 dla stali węglowej). Dokręcaj je równomiernie, najlepiej kluczem dynamometrycznym. Unikaj nadmiernej siły, która może uszkodzić gwinty w pokrywach aluminiowych. Sprawdź, czy uchwyty są ustawione osiowo i nie wywołują naprężeń bocznych.

5. Podłączenie przewodów pneumatycznych.
Zlokalizuj porty zasilania powietrzem (np. G1/8, G1/4, G3/8 lub G1/2). Dobierz złączki gwintowane z uszczelnieniem (np. taśma teflonowa, pasta uszczelniająca) tak, by unikać wycieków. Podłącz węże pneumatyczne o przekroju dostosowanym do zapotrzebowania przepływu powietrza i planowanej prędkości ruchu tłoka. Zachowaj ostrożność, by do wnętrza siłownika nie dostały się drobiny taśmy teflonowej lub inne zanieczyszczenia.

6. Sprawdzenie ciśnienia zasilania.
Siłowniki STK są przystosowane do pracy przy maksymalnym ciśnieniu 10 bar. W większości aplikacji wykorzystuje się 6–8 bar. Sprawdź na reduktorze, czy ciśnienie w sieci nie przekracza wartości dopuszczalnej. Jeśli tak, zainstaluj zawór bezpieczeństwa. Upewnij się, że masz dostęp do filtrów usu-wających cząstki powyżej 10 µm, co ochroni wnętrze cylindra.

7. Uruchomienie wstępne.
Włącz sprężone powietrze przy obniżonym ciśnieniu (np. 2–3 bar), aby wykonać testowy wysuw i wsuw tłoka. Obserwuj, czy ruch jest płynny i czy nie pojawiają się niepokojące dźwięki (np. metaliczne tarcie). Sprawdź stan gwintów i połączeń: ewentualne wycieki powietrza można wykryć, nanosząc wodę z mydłem na złączki.

8. Regulacja amortyzacji.
Każda pokrywa siłownika posiada śrubę lub iglicę do regulacji amortyzacji. Wkręcanie zmniejsza przepływ powietrza w fazie końcowej ruchu, co skutkuje mocniejszym tłumieniem. Wykręcanie zwiększa przepływ, a więc tłok zatrzymuje się mniej łagodnie. Skonfiguruj ustawienie zgodne z wymaganą prędkością i masą transportowanego ładunku. Przeprowadzaj krótkie, kontrolne cykle przy niewielkim obciążeniu, aby zminimalizować ryzyko uderzeń tłoka w pokrywę.

9. Montaż elementów współpracujących z tłoczyskiem.
Przykręć do tłoczyska odpowiedni uchwyt, widełki, przegub czy inną końcówkę mechaniczną (zależnie od potrzeb aplikacji). Upewnij się, że gwint tłoczyska nie jest zbyt krótki lub za długi, co mogłoby ograniczać ruch w pełnym zakresie skoku. Dokręcaj w sposób kontrolowany, by nie uszkodzić nagwintowanej części tłoczyska. Zachowaj osiowość – nadmierne siły boczne prowadzą do szybszego zużycia łożyska tłoka.

10. Weryfikacja funkcjonowania przy docelowym ciśnieniu.
Stopniowo zwiększaj ciśnienie do wartości roboczej (6–8 bar, zależnie od instalacji). Obserwuj, czy tłok porusza się płynnie na całej długości skoku. Sprawdź, czy w pozycji końcowej siłownik nie generuje zbyt dużego hałasu lub wibracji. Jeśli występują, ponownie wyreguluj amortyzację.

11. Montaż czujników położenia (opcjonalnie).
Jeśli zamówiłeś siłownik z magnesem, zamontuj czujniki (reed, hallotronowe) w rowkach bądź uchwytach na tulei. Przesuń je w odpowiednie miejsca, w których system sterujący ma wykrywać położenie tłoka. Sprawdź, czy kable czujników nie są narażone na zagięcia lub tarcie. Podłącz je do sterownika PLC i skonfiguruj logiczne zależności w programie (np. wykrycie końca skoku, stany pośrednie).

12. Test ciągły i obserwacja.
Zaleca się wykonanie kilkudziesięciu szybkich cykli ruchu tłoka, symulując warunki docelowe (z obciążeniem lub bez). Monitoruj temperaturę korpusu i tłoczyska. Sprawdź, czy nie pojawiają się wycieki powietrza przy uszczelnieniach. Jeśli wszystko przebiega prawidłowo, siłownik jest gotowy do normalnej eksploatacji.

13. Bezpieczeństwo obsługi.
Zawsze instaluj zawory odcinające powietrze w łatwo dostępnym miejscu. W razie awarii lub konieczności konserwacji wyłącz zasilanie i odpowietrz układ. Upewnij się, że operatorzy zostali przeszkoleni w obsłudze siłowników i wiedzą, jak reagować na niecodzienne dźwięki czy nieszczelności.

14. Najczęstsze błędy podczas montażu.

• Zbyt ciasne dokręcanie śrub w pokrywach (ryzyko zerwania gwintów w aluminium).

• Brak filtracji powietrza, skutkujący szybkim zużyciem uszczelnień.

• Niepoprawne wyosiowanie siłownika, prowadzące do ocierania tłoczyska.

• Pominięcie regulacji amortyzacji, co skutkuje uderzeniami tłoka i hałasem.

• Przekręcanie zaworów dławikowych do granic, co uniemożliwia swobodny przepływ powietrza.

15. Konserwacja bieżąca.
Regularnie przeglądaj stan zgarniacza, a jeśli pracujesz w środowisku zapylonym, czyść przestrzeń wokół tłoczyska. Sprawdzaj szczelność przyłączy pneumatycznych. Obserwuj, czy nie powstają nietypowe wibracje bądź skoki ciśnienia. W razie potrzeby, wymień uszczelnienia (dostępne są zestawy naprawcze od CPP PREMA), co pozwoli na zachowanie szczelności przez kolejne tysiące cykli.

16. Odpowiednie przechowywanie.
Jeśli siłownik nie zostanie zamontowany od razu, przechowuj go w suchym miejscu, wolnym od intensywnego światła słonecznego i substancji chemicznych. Zabezpiecz końcówki tłoczyska, by nie doszło do przypadkowych zarysowań. Pamiętaj, że aluminium anodowane chroni korpus przed korozją, jednak nie zwalnia to z konieczności zabezpieczenia siłownika przed uszkodzeniami mechanicznymi.

17. Wskazówki dotyczące długich skoków.
Przy skokach powyżej 500 mm zwróć szczególną uwagę na obciążenia boczne. Zastosuj dodatkowe prowadnice lub łożyska liniowe, które przejmą siły poprzeczne. Dzięki temu wewnętrzne prowadzenie tłoka pozostaje nieuszkodzone, a siłownik nie będzie się zacinał. Jeśli planujesz szybkie cykle na długim skoku, zweryfikuj wydajność układu sprężonego powietrza (zawory, średnice przewodów), aby ruch był płynny i nie było spadków ciśnienia.

18. Dodatkowe akcesoria montażowe.
Jeśli w zestawie nie ma uchwytów, zamów je osobno, upewniając się, że są to akcesoria zgodne z ISO 15552 (np. mocowania MS1, MP2, MF1/MF2). Wybieraj oryginalne elementy bądź wysokiej jakości zamienniki, aby pasowały do wymiarów pokryw. Rozsądna inwestycja w sprawdzone akcesoria przełoży się na pewność, że siłownik zachowa swoją wydajność i nie dojdzie do zerwania mocowań.

19. Montaż w trudnych warunkach (wilgoć, chemia, wysoka temperatura).
Przy aplikacjach w środowisku wilgotnym lub korozyjnym upewnij się, że używasz modeli z tłoczyskiem nierdzewnym. W wysokich temperaturach postaw na uszczelnienia VITON. Zabezpiecz przewody pneumatyczne przed przegrzewaniem. Sprawdzaj regularnie, czy nagromadzona woda lub inne czynniki nie wnikają do komory siłownika przez złącza.

Poniżej przedstawiamy zestaw najczęściej zadawanych pytań dotyczących siłowników pneumatycznych ISO 15552/ISO 6431 Seria STK z tuleją kształtową D32–D100 od CPP PREMA. Sekcja ta uwzględnia zarówno kwestie techniczne, jak i praktyczne wskazówki, pozwalające na optymalne wykorzystanie potencjału tych urządzeń w przemyśle.

1. Czym wyróżniają się siłowniki STK na tle innych rozwiązań dostępnych na rynku?
Seria STK od CPP PREMA wykorzystuje tuleję kształtową z aluminium, co zapewnia wysoką sztywność i niską masę. Zgodność z ISO 15552/ISO 6431 gwarantuje łatwą integrację i wymienność akcesoriów. Dodatkowo szeroki wybór średnic (D32–D100), możliwość stosowania uszczelnień VITON, warianty nierdzewne tłoczysk i regulowana amortyzacja czynią je niezwykle wszechstronnymi.

2. Czy siłowniki STK sprawdzą się w aplikacjach o wysokiej temperaturze?
Tak. Wersja z uszczelnieniami VITON umożliwia pracę nawet do +150°C. Tuleja aluminiowa dobrze odprowadza ciepło, a elementy wykonane z materiałów odpornych na deformacje termiczne utrzymują siłownik w stabilnych parametrach przez długi czas.

3. Jak długi skok mogę zamówić w siłowniku STK?

Standardowy zakres to 5–500 mm, ale producent oferuje też dłuższe skoki (np. 600, 800, 1000 mm). Należy jednak uwzględnić dodatkowe wsparcie prowadzenia przy bardzo długich skokach, aby uniknąć zużycia tulei przy obciążeniach bocznych.

4. Czy dostępne są modele z magnesem do czujników położenia?

Oczywiście. Warianty z magnesem umożliwiają montaż zewnętrznych sensorów reed lub hallotronowych, co ułatwia sygnalizowanie pozycji końcowej i sterowanie procesem. Dzięki rowkom w tulei kształtowej montaż czujników jest wygodny i pozwala na precyzyjne ustawienie punktów detekcji.

5. Jakie ciśnienie robocze jest rekomendowane?

Siłowniki STK pracują w szerokim zakresie, jednak maksymalne dopuszczalne ciśnienie to 10 bar. Typowa instalacja przemysłowa dostarcza 6–8 bar, co w zupełności wystarcza do większości zadań. Ważne, by stosować filtrację powietrza i dbać o prawidłowy układ pneumatyczny (reduktor, zawory bezpieczeństwa).

6. Czy siłowniki te są kompatybilne z uchwytami ISO innych producentów?

Tak. Normatywna konstrukcja sprawia, że wymiary montażowe są uniwersalne, a dostępne na rynku uchwyty czołowe, łapowe czy kołnierzowe powinny pasować bezproblemowo. To jedna z głównych zalet standardu ISO 15552/ISO 6431, który ułatwia składanie kompletnych układów pneumatycznych.

7. Jak konserwować siłownik, aby służył jak najdłużej?
Przede wszystkim zadbaj o czyste i odpowiednio osuszone powietrze robocze (filtracja 10 µm). Regularnie sprawdzaj stan zgarniaczy i uszczelnień, szczególnie w środowiskach zapylonych. Jeśli zauważysz nieszczelność lub zwiększony hałas, możesz sięgnąć po zestaw naprawczy oferowany przez CPP PREMA. Wcześniejsza wymiana uszczelnień i pierścieni prowadzących pozwala uniknąć kosztownych przestojów.

8. Czy można stosować powietrze naolejane?
Tak, siłowniki STK przystosowane są do pracy zarówno z powietrzem smarowanym olejem, jak i niesmarowanym. Jeśli jednak raz wprowadzisz mgłę olejową, powinieneś kontynuować jej użycie, bo mgła wypłukuje smar fabryczny. Nagła zmiana na powietrze suche może spowodować szybsze zużycie uszczelnień.

9. Jak dobrać średnicę siłownika do konkretnej siły?
Oblicz wymaganą siłę (F), znając obciążenie i rezerwę bezpieczeństwa. Następnie użyj wzoru F=p×AF = p \times AF=p×A, gdzie ppp to ciśnienie (w barach), a AAA to pole przekroju tłoka (π×d2/4\pi \times d^2 / 4π×d2/4). Warto zawsze uwzględnić zapas, by siłownik nie pracował na granicy wydajności.

10. Czy amortyzacja pneumatyczna jest regulowana w obu pokrywach?
Tak, każdy siłownik STK ma śruby regulacyjne w pokrywie przedniej i tylnej. Ustawienie przepływu powietrza w końcowej fazie ruchu pozwala na płynne wyhamowanie tłoka i chroni siłownik przed uderzeniami, zwłaszcza przy większych prędkościach.

11. Na co zwracać uwagę przy montażu siłownika z długim skokiem?
Długa tuleja zwiększa ryzyko ugięć i sił bocznych. Zastosuj dodatkowe prowadnice lub sprawdź, czy konstrukcja nie obciąża tłoczyska poprzecznie. Pamiętaj też o właściwym dławieniu przepływu, aby uniknąć gwałtownych uderzeń tłoka.

12. Czy siłowniki STK są odpowiednie do środowisk korozyjnych?
Tak, wystarczy wybrać wariant z tłoczyskiem i szpilkami nierdzewnymi (kod „K”) oraz ewentualnie uszczelnieniami VITON, jeśli występują agresywne chemikalia i wyższa temperatura. Anodowane aluminium korpusu charakteryzuje się dobrą odpornością na korozję, a stal nierdzewna tłoczyska zabezpiecza newralgiczne elementy przed rdzewieniem.

13. Czy firma CPP PREMA oferuje wsparcie techniczne
Zdecydowanie tak. Producent udostępnia dokumentacje techniczne, katalogi oraz kontakt z doradcami specjalizującymi się w pneumatyce. Można przedstawić im wymagania (obciążenie, warunki środowiskowe, częstotliwość cykli), a eksperci pomogą w wyborze optymalnej konfiguracji STK.

14. Jak szybko pracują te siłowniki?
Prędkość ruchu zależy od rozmiaru przyłączy, dławików, ciśnienia i obciążenia. W praktyce można osiągać od kilkudziesięciu mm/s do nawet kilkuset mm/s. Przy bardzo wysokich prędkościach ważna jest regulacja amortyzacji i sprawne odprowadzanie powietrza z komory wypływowej.

15. Jak często należy wymieniać uszczelnienia?
To zależy od intensywności eksploatacji, czystości powietrza i warunków otoczenia. Siłowniki STK potrafią pracować setki tysięcy cykli bez wyraźnych oznak zużycia, jeśli dbasz o konserwację. Jednak zaleca się okresową kontrolę co kilka milionów cykli lub co 6–12 miesięcy w ciężkich warunkach pracy.

16. Czy siłowniki STK nadają się do szybkich cykli (np. kilkanaście na minutę)?
Tak, pod warunkiem zachowania optymalnego przepływu powietrza. Upewnij się, że zawory, przewody i dławiki mają wystarczający przekrój, aby zasilić siłownik w tempie odpowiadającym oczekiwanej prędkości. Sprawdź też ustawienie amortyzacji, by uniknąć gwałtownych uderzeń przy każdym cyklu.

17. Co zrobić, gdy siłownik zaczyna wydawać nietypowe dźwięki?
Zatrzymaj układ i odetnij zasilanie powietrzem. Sprawdź, czy nie poluzowały się połączenia gwintowe, czy zgarniacz nie uległ uszkodzeniu, bądź czy nie pojawiły się wycieki powietrza w pokrywach. W razie potrzeby wymień uszczelnienia lub skontaktuj się z serwisem producenta.

18. Czy montaż w pozycji pionowej wpływa na żywotność?
Pozycja sama w sobie nie stanowi problemu, jeśli zapewnisz właściwe wyosiowanie. Jednak przy długich skokach i pionowej orientacji siłownik może być narażony na dodatkowe obciążenia grawitacyjne, co wymaga zadbania o stabilną konstrukcję mocowań i ewentualne prowadnice boczne.

19. Czy siłowniki STK można stosować w miejscach potencjalnie zagrożonych wybuchem?
Pneumatyka z reguły uchodzi za bezpieczniejszą od rozwiązań elektrycznych w strefach Ex, ale do pełnej zgodności z dyrektywami ATEX potrzebne są dodatkowe certyfikaty. Nie każdy siłownik standardowy je posiada. W razie potrzeby sprawdź, czy producent oferuje wersję ATEX lub skontaktuj się z działem technicznym CPP PREMA.

20. Dlaczego warto zainwestować w oryginalne elementy montażowe i części zamienne?
Zastosowanie zamienników niewiadomego pochodzenia może skutkować niedokładnym spasowaniem i przyspieszonym zużyciem. Oryginalne akcesoria gwarantują zgodność wymiarów i materiałów z normą ISO, co przekłada się na niezawodność i dłuższy czas pracy bez awarii.
