Złączki wtykowe nierdzewne

Złączki wtykowe nierdzewne marki CPP PREMA stanowią kluczowe komponenty wykorzystywane do tworzenia niezawodnych połączeń pneumatycznych. Zostały opracowane z myślą o wymagających aplikacjach przemysłowych, gdzie trwałość, odporność na korozję oraz precyzja wykonania odgrywają kluczową rolę. Seria złączek wtykowych nierdzewnych obejmuje różnorodne modele dostosowane do szerokiego zakresu zastosowań, począwszy od prostych systemów automatyki przemysłowej, aż po zaawansowane instalacje w branżach spożywczej, chemicznej oraz farmaceutycznej.

Złączki CPP PREMA charakteryzuje wysoka jakość wykonania, uzyskana dzięki wykorzystaniu stali nierdzewnej gatunku AISI 316L. Materiał ten gwarantuje znakomitą odporność na korozję, działanie agresywnych substancji chemicznych oraz wysokie temperatury. Dodatkowo, stal AISI 316L jest bezpieczna w kontakcie z żywnością, co czyni złączki idealnym rozwiązaniem w aplikacjach wymagających szczególnie rygorystycznych norm higienicznych.

W skład kategorii złączek wtykowych nierdzewnych wchodzą różnorodne modele, które umożliwiają kompleksowe wyposażenie układów pneumatycznych. Poszczególne produkty, takie jak łączniki kątowe typu L (81.0050.09), łączniki proste przelotowe (81.0050.07), trójniki typu T (81.0050.11), trójniki typu T z gwintem zewnętrznym BSPP (81.0050.10), złączki grodziowe (81.0050.08), złączki kątowe obrotowe z gwintem BSPP (81.0050.04) oraz złączki proste z gwintami BSPT i BSPP (81.0050.02 i 81.0050.01), zostały precyzyjnie zaprojektowane, aby spełniać najwyższe standardy techniczne.

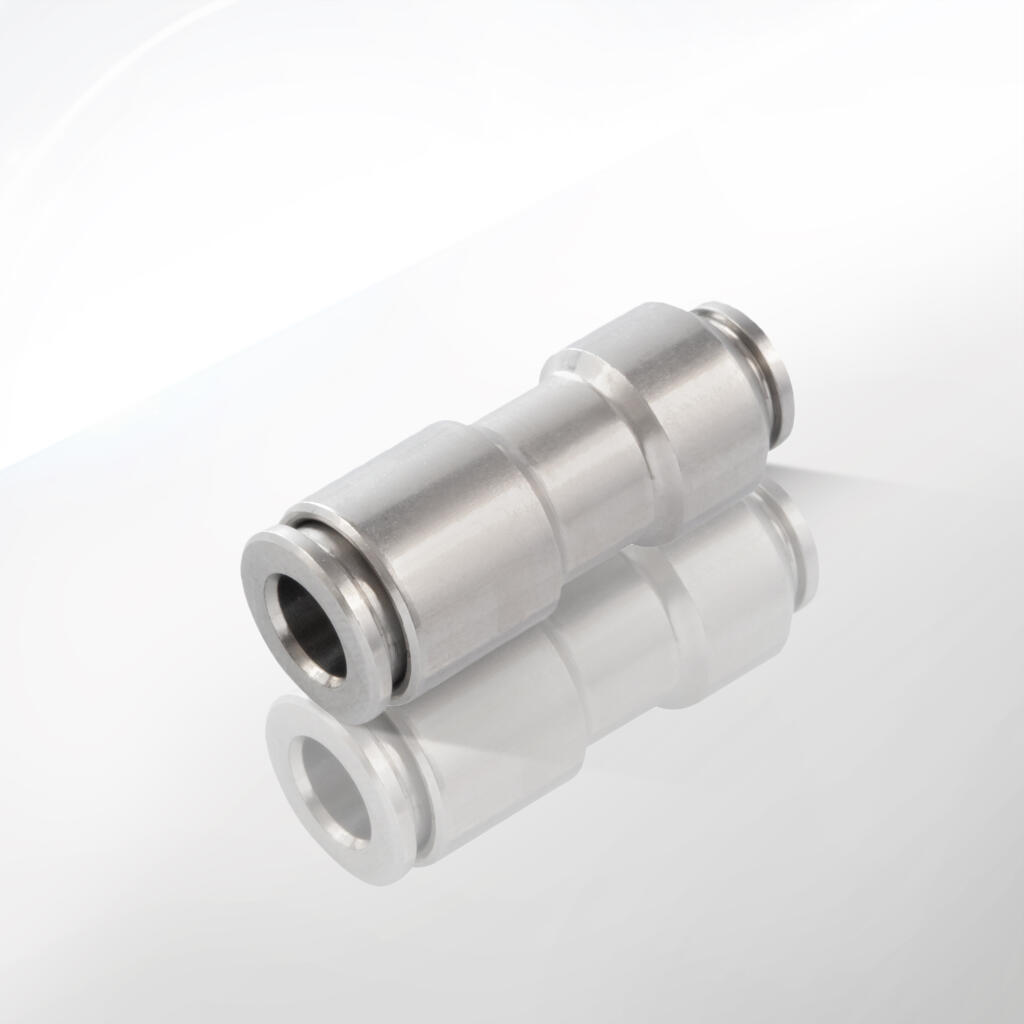

Złączki proste wtykowe przelotowe 81.0050.07 umożliwiają szybkie i skuteczne połączenie dwóch przewodów pneumatycznych o identycznych lub różnych średnicach. Są one stosowane wszędzie tam, gdzie wymagana jest szybka wymiana przewodów bez konieczności używania specjalnych narzędzi. Dzięki kompaktowej konstrukcji oraz łatwej obsłudze, ich zastosowanie znacząco skraca czas montażu i konserwacji systemów pneumatycznych.

Łączniki kątowe typu L 81.0050.09 idealnie sprawdzają się w miejscach, gdzie istnieje konieczność zmiany kierunku prowadzenia przewodów. Dzięki precyzyjnemu wykonaniu, zapewniają one stabilne i szczelne połączenie nawet przy intensywnym użytkowaniu. Ich konstrukcja umożliwia łatwy dostęp i szybkie podłączanie przewodów, co szczególnie doceniają monterzy i serwisanci.

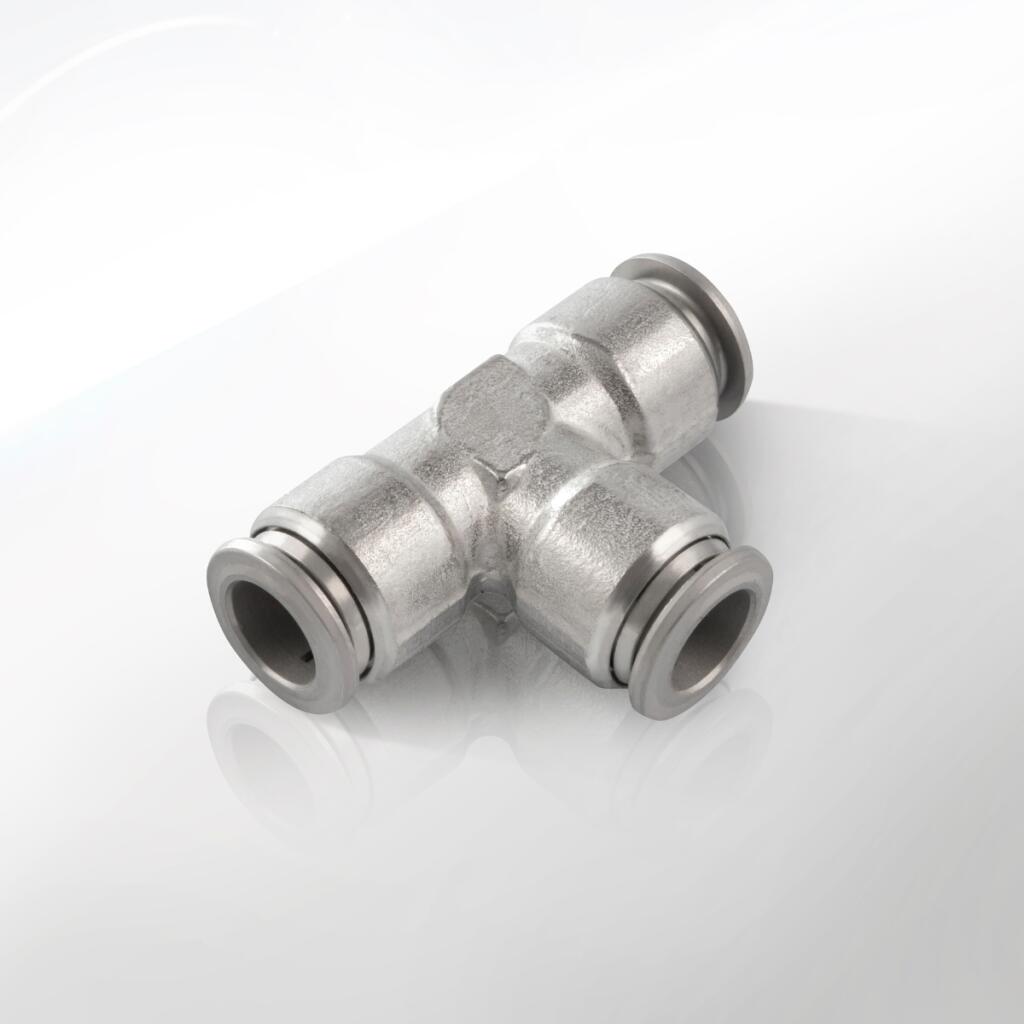

Trójniki typu T 81.0050.11 to z kolei doskonałe rozwiązanie w sytuacjach wymagających rozgałęzienia przepływu sprężonego powietrza na trzy kierunki. Ich precyzyjna budowa zapewnia równomierny rozdział przepływu, minimalizując straty ciśnienia i optymalizując efektywność całego układu pneumatycznego.

Wariant trójników typu T z gwintem zewnętrznym BSPP (81.0050.10) łączy w sobie funkcjonalność klasycznego trójnika z możliwością podłączenia elementów wyposażonych w gwinty zewnętrzne. Dzięki temu znajdują zastosowanie w bardziej złożonych instalacjach, wymagających precyzyjnych połączeń gwintowanych.

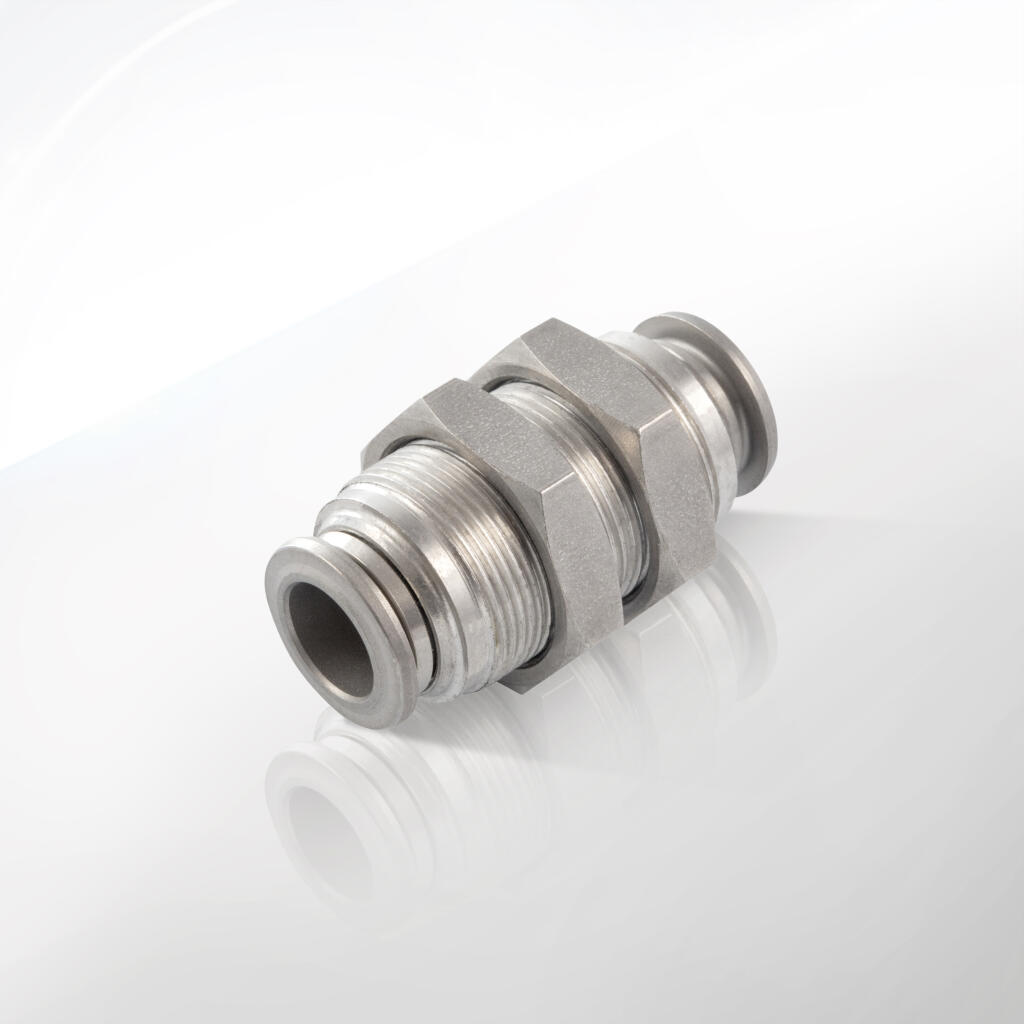

Złączki grodziowe wtykowe 81.0050.08 umożliwiają tworzenie szczelnych i bezpiecznych przejść przez przegrody oraz obudowy maszyn i urządzeń. Są one szczególnie istotne w aplikacjach, gdzie konieczna jest separacja poszczególnych stref instalacyjnych, np. w systemach pneumatycznych na pokładach statków lub w maszynach przemysłu spożywczego.

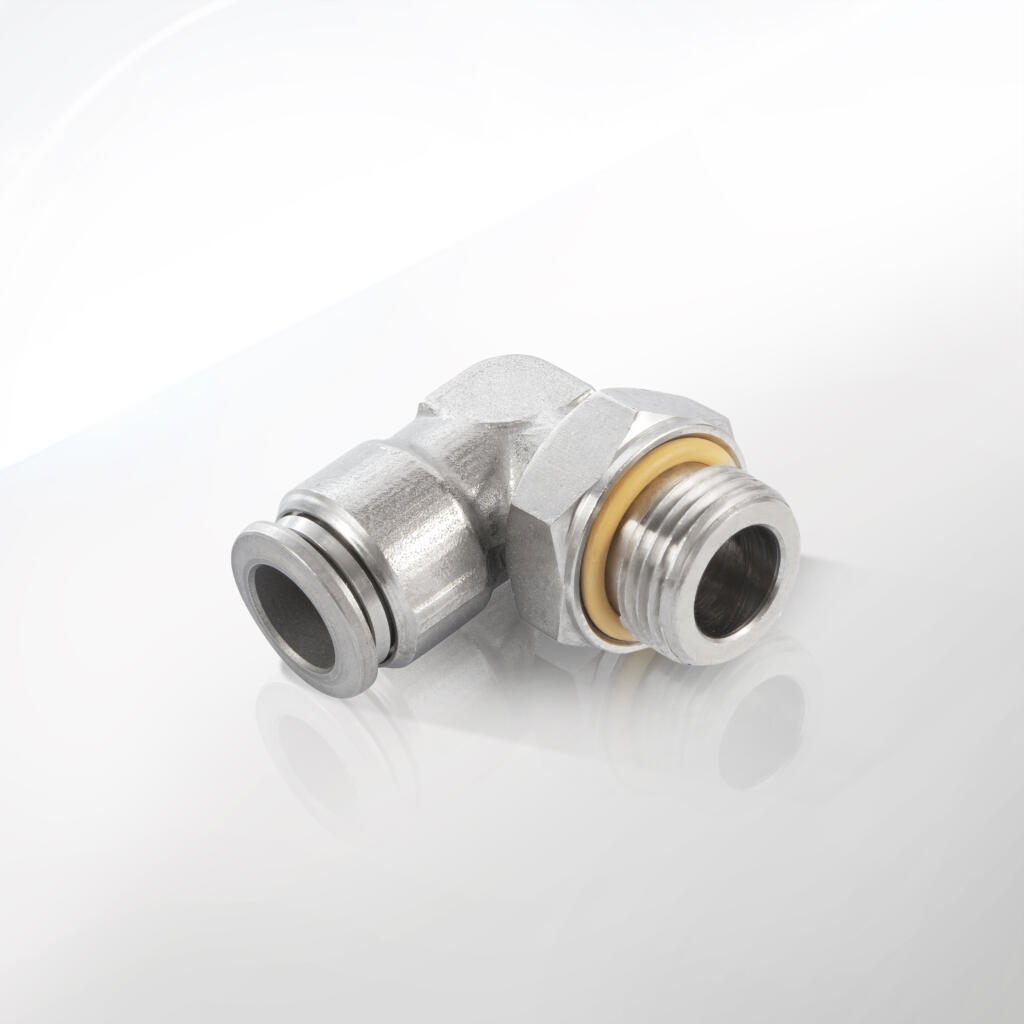

W przypadku złączek kątowych obrotowych z gwintem zewnętrznym BSPP (81.0050.04), kluczowym atutem jest możliwość obracania złączki względem osi przewodu. Zapewnia to nie tylko łatwy montaż, ale także możliwość dowolnego ułożenia przewodów w ograniczonych przestrzeniach instalacyjnych. Obrót następuje swobodnie, bez uszczerbku na szczelności czy wytrzymałości połączenia.

Złączki proste wtykowe z gwintem wewnętrznym BSPT (81.0050.02) oraz z gwintem zewnętrznym BSPP (81.0050.01) służą natomiast do bezpośredniego połączenia przewodu z elementem wyposażonym w odpowiedni rodzaj gwintu. Ich uniwersalność sprawia, że są często wykorzystywane w najbardziej zróżnicowanych systemach automatyki przemysłowej, maszynach produkcyjnych oraz instalacjach technologicznych.

Każdy model złączek nierdzewnych CPP PREMA został wyposażony w specjalny pierścień uszczelniający, wykonany z elastomerów odpornych na działanie olejów, smarów oraz innych agresywnych mediów, takich jak NBR lub Viton. To gwarantuje nie tylko szczelność połączenia, ale także jego trwałość w zmiennych warunkach eksploatacyjnych.

Zaawansowane rozwiązania technologiczne zastosowane w złączkach nierdzewnych CPP PREMA obejmują precyzyjne wykonanie powierzchni styku, które minimalizują ryzyko przecieków i zapewniają stabilne parametry pracy przez długi czas. Dzięki zastosowaniu najwyższej jakości materiałów i rygorystycznym normom produkcji, produkty te spełniają normy ISO oraz DIN, zapewniając ich pełną kompatybilność z urządzeniami i systemami dostępnymi na rynku.

Złączki wtykowe nierdzewne CPP PREMA to optymalny wybór dla firm poszukujących niezawodnych i trwałych rozwiązań pneumatycznych, które zapewnią bezproblemową eksploatację nawet w ekstremalnych warunkach środowiskowych. Dzięki ich zastosowaniu możliwe jest zminimalizowanie kosztów serwisowych oraz zwiększenie efektywności całego procesu technologicznego.

Wszystkie produkty z tej kategorii poddawane są rygorystycznym testom jakościowym i posiadają niezbędne certyfikaty potwierdzające ich zgodność z wymaganiami przemysłowymi. Wybierając złączki nierdzewne CPP PREMA, klienci mają pewność, że inwestują w sprawdzone, nowoczesne rozwiązania technologiczne, które przyczyniają się do wzrostu niezawodności oraz obniżenia kosztów eksploatacyjnych w długiej perspektywie czasowej.

Złączki wtykowe nierdzewne marki CPP PREMA znajdują szerokie zastosowanie w różnorodnych instalacjach pneumatycznych oraz hydraulicznych, wszędzie tam, gdzie niezbędna jest niezawodność, trwałość i odporność na korozję. Dzięki zaawansowanym parametrom technicznym oraz doskonałej jakości wykonania, produkty z tej kategorii doskonale sprawdzają się zarówno w standardowych aplikacjach przemysłowych, jak i w wyspecjalizowanych systemach technologicznych.

Automatyka Przemysłowa i Robotyka

W obszarze automatyki przemysłowej, złączki wtykowe nierdzewne CPP PREMA są nieodzownym elementem systemów sterowania i napędowych. Wykorzystuje się je do łączenia przewodów pneumatycznych prowadzących sprężone powietrze do cylindrów, zaworów, siłowników oraz innych elementów wykonawczych. Precyzyjne wykonanie złączek umożliwia stabilne połączenie przy minimalnym spadku ciśnienia, co jest kluczowe w aplikacjach wymagających szybkiej reakcji i wysokiej precyzji.

Roboty przemysłowe, zwłaszcza te pracujące w warunkach intensywnych obciążeń, korzystają ze złączek CPP PREMA, aby zapewnić płynną i niezawodną pracę układów pneumatycznych. Szczególnie często używane są tu łączniki kątowe typu L oraz złączki kątowe obrotowe, umożliwiające efektywne poprowadzenie przewodów pneumatycznych wokół ruchomych ramion robotów.

Przemysł Spożywczy i Farmaceutyczny

W przemyśle spożywczym i farmaceutycznym wymagania dotyczące higieny oraz odporności na agresywne substancje chemiczne są szczególnie wysokie. Złączki wykonane ze stali nierdzewnej AISI 316L CPP PREMA spełniają restrykcyjne normy sanitarne, co umożliwia ich stosowanie w liniach produkcyjnych i pakujących żywność, leki oraz kosmetyki. Ich wysoka odporność na środki czyszczące oraz dezynfekujące zapewnia długotrwałą bezawaryjność instalacji.

Złączki grodziowe wtykowe są często wykorzystywane w układach przepływu powietrza stosowanych w urządzeniach takich jak mieszalniki, dozowniki, maszyny pakujące oraz linie napełniające. Zapewniają one niezawodne przejście przewodów przez obudowy i przegrody maszyn, gwarantując pełną hermetyczność oraz bezpieczeństwo procesu produkcyjnego.

Branża Chemiczna i Petrochemiczna

W branży chemicznej oraz petrochemicznej środowisko pracy charakteryzuje się dużą agresywnością chemiczną i termiczną. Złączki wtykowe CPP PREMA zapewniają wysoką odporność na działanie substancji chemicznych takich jak kwasy, zasady oraz sole. Dzięki swojej konstrukcji oraz użyciu odpowiednich elastomerów uszczelniających, produkty te umożliwiają bezpieczne i efektywne funkcjonowanie instalacji pneumatycznych, które są integralną częścią procesów technologicznych w tych branżach.

W zakładach chemicznych stosowane są przede wszystkim trójniki typu T oraz złączki kątowe obrotowe, które pozwalają na sprawne zarządzanie przepływem sprężonego powietrza w złożonych systemach technologicznych. Ich konstrukcja umożliwia szybkie rozgałęzienie przewodów oraz elastyczne kierowanie instalacją pneumatyczną w ciasnych przestrzeniach produkcyjnych.

Przemysł Morski i Offshore

Złączki nierdzewne CPP PREMA są szczególnie cenione w sektorze morskim oraz offshore, gdzie środowisko pracy jest ekstremalnie trudne. Wysoka wilgotność, sól morska, a także duże zmiany temperatur wymagają stosowania komponentów o najwyższej odporności korozyjnej. Produkty CPP PREMA ze stali AISI 316L spełniają te wymagania w pełni, dzięki czemu są często wybierane do montażu na statkach, platformach wiertniczych oraz w instalacjach portowych.

Najczęściej stosowane są tutaj złączki proste wtykowe z gwintami BSPP i BSPT, które umożliwiają łatwe i szybkie połączenie przewodów pneumatycznych z armaturą gwintowaną instalacji okrętowych. Dodatkowo złączki grodziowe zapewniają szczelne przejścia przez przegrody i pokłady statków, gwarantując niezawodność działania układów sterowania i zasilania pneumatycznego.

Instalacje Sanitarnotechniczne i HVAC

W instalacjach sanitarnotechnicznych oraz układach HVAC (Heating, Ventilation, Air Conditioning), niezawodność i trwałość połączeń pneumatycznych są kluczowe dla bezawaryjnej pracy całego systemu. Złączki CPP PREMA zapewniają bezpieczne i trwałe połączenia przewodów pneumatycznych, które są stosowane do regulacji zaworów, klap, siłowników oraz innych elementów sterujących przepływem powietrza czy wody.

Trójniki typu T oraz złączki kątowe obrotowe są szczególnie przydatne w rozbudowanych instalacjach klimatyzacyjnych, gdzie często wymagane jest zmienianie kierunku prowadzenia przewodów. Dzięki łatwemu montażowi oraz doskonałym parametrom technicznym, złączki te znacząco skracają czas instalacji oraz konserwacji.

Przemysł Motoryzacyjny i Transportowy

W przemyśle motoryzacyjnym oraz w systemach transportowych, takich jak koleje i ciężki transport drogowy, złączki nierdzewne CPP PREMA wykorzystywane są w układach pneumatycznych hamulcowych, zawieszenia oraz drzwi automatycznych. Trwałość oraz odporność na wibracje i zmienne warunki atmosferyczne czynią te produkty idealnym rozwiązaniem w trudnych warunkach eksploatacyjnych.

Złączki kątowe typu L i złączki obrotowe umożliwiają precyzyjne poprowadzenie przewodów w ograniczonych przestrzeniach montażowych pojazdów. Dodatkowo ich konstrukcja zapewnia długotrwałą szczelność, minimalizując ryzyko awarii układów bezpieczeństwa.

Instalacje Pneumatyczne w Przemyśle Energetycznym

W energetyce, zwłaszcza w elektrowniach, stacjach transformatorowych czy systemach przesyłu energii, złączki nierdzewne CPP PREMA są wykorzystywane do budowy układów pneumatycznych sterujących aparaturą zabezpieczającą oraz urządzeniami wykonawczymi. Wysoka odporność materiałowa oraz precyzja wykonania zapewniają niezawodne działanie tych instalacji przez długie lata, minimalizując potrzeby serwisowe.

Produkty CPP PREMA znajdują tu zastosowanie w układach sterowania zaworami regulacyjnymi, klapami odcinającymi, oraz mechanizmami bezpieczeństwa, które wymagają niezawodnego działania pod wysokim ciśnieniem roboczym oraz w zmiennych warunkach środowiskowych.

Złączki wtykowe nierdzewne marki CPP PREMA znajdują szerokie zastosowanie w różnorodnych instalacjach pneumatycznych oraz hydraulicznych, wszędzie tam, gdzie niezbędna jest niezawodność, trwałość i odporność na korozję. Dzięki zaawansowanym parametrom technicznym oraz doskonałej jakości wykonania, produkty z tej kategorii doskonale sprawdzają się zarówno w standardowych aplikacjach przemysłowych, jak i w wyspecjalizowanych systemach technologicznych.

Automatyka Przemysłowa i Robotyka

W obszarze automatyki przemysłowej, złączki wtykowe nierdzewne CPP PREMA są nieodzownym elementem systemów sterowania i napędowych. Wykorzystuje się je do łączenia przewodów pneumatycznych prowadzących sprężone powietrze do cylindrów, zaworów, siłowników oraz innych elementów wykonawczych. Precyzyjne wykonanie złączek umożliwia stabilne połączenie przy minimalnym spadku ciśnienia, co jest kluczowe w aplikacjach wymagających szybkiej reakcji i wysokiej precyzji.

Roboty przemysłowe, zwłaszcza te pracujące w warunkach intensywnych obciążeń, korzystają ze złączek CPP PREMA, aby zapewnić płynną i niezawodną pracę układów pneumatycznych. Szczególnie często używane są tu łączniki kątowe typu L oraz złączki kątowe obrotowe, umożliwiające efektywne poprowadzenie przewodów pneumatycznych wokół ruchomych ramion robotów.

Przemysł Spożywczy i Farmaceutyczny

W przemyśle spożywczym i farmaceutycznym wymagania dotyczące higieny oraz odporności na agresywne substancje chemiczne są szczególnie wysokie. Złączki wykonane ze stali nierdzewnej AISI 316L CPP PREMA spełniają restrykcyjne normy sanitarne, co umożliwia ich stosowanie w liniach produkcyjnych i pakujących żywność, leki oraz kosmetyki. Ich wysoka odporność na środki czyszczące oraz dezynfekujące zapewnia długotrwałą bezawaryjność instalacji.

Złączki grodziowe wtykowe są często wykorzystywane w układach przepływu powietrza stosowanych w urządzeniach takich jak mieszalniki, dozowniki, maszyny pakujące oraz linie napełniające. Zapewniają one niezawodne przejście przewodów przez obudowy i przegrody maszyn, gwarantując pełną hermetyczność oraz bezpieczeństwo procesu produkcyjnego.

Branża Chemiczna i Petrochemiczna

W branży chemicznej oraz petrochemicznej środowisko pracy charakteryzuje się dużą agresywnością chemiczną i termiczną. Złączki wtykowe CPP PREMA zapewniają wysoką odporność na działanie substancji chemicznych takich jak kwasy, zasady oraz sole. Dzięki swojej konstrukcji oraz użyciu odpowiednich elastomerów uszczelniających, produkty te umożliwiają bezpieczne i efektywne funkcjonowanie instalacji pneumatycznych, które są integralną częścią procesów technologicznych w tych branżach.

W zakładach chemicznych stosowane są przede wszystkim trójniki typu T oraz złączki kątowe obrotowe, które pozwalają na sprawne zarządzanie przepływem sprężonego powietrza w złożonych systemach technologicznych. Ich konstrukcja umożliwia szybkie rozgałęzienie przewodów oraz elastyczne kierowanie instalacją pneumatyczną w ciasnych przestrzeniach produkcyjnych.

Przemysł Morski i Offshore

Złączki nierdzewne CPP PREMA są szczególnie cenione w sektorze morskim oraz offshore, gdzie środowisko pracy jest ekstremalnie trudne. Wysoka wilgotność, sól morska, a także duże zmiany temperatur wymagają stosowania komponentów o najwyższej odporności korozyjnej. Produkty CPP PREMA ze stali AISI 316L spełniają te wymagania w pełni, dzięki czemu są często wybierane do montażu na statkach, platformach wiertniczych oraz w instalacjach portowych.

Najczęściej stosowane są tutaj złączki proste wtykowe z gwintami BSPP i BSPT, które umożliwiają łatwe i szybkie połączenie przewodów pneumatycznych z armaturą gwintowaną instalacji okrętowych. Dodatkowo złączki grodziowe zapewniają szczelne przejścia przez przegrody i pokłady statków, gwarantując niezawodność działania układów sterowania i zasilania pneumatycznego.

Instalacje Sanitarnotechniczne i HVAC

W instalacjach sanitarnotechnicznych oraz układach HVAC (Heating, Ventilation, Air Conditioning), niezawodność i trwałość połączeń pneumatycznych są kluczowe dla bezawaryjnej pracy całego systemu. Złączki CPP PREMA zapewniają bezpieczne i trwałe połączenia przewodów pneumatycznych, które są stosowane do regulacji zaworów, klap, siłowników oraz innych elementów sterujących przepływem powietrza czy wody.

Trójniki typu T oraz złączki kątowe obrotowe są szczególnie przydatne w rozbudowanych instalacjach klimatyzacyjnych, gdzie często wymagane jest zmienianie kierunku prowadzenia przewodów. Dzięki łatwemu montażowi oraz doskonałym parametrom technicznym, złączki te znacząco skracają czas instalacji oraz konserwacji.

Przemysł Motoryzacyjny i Transportowy

W przemyśle motoryzacyjnym oraz w systemach transportowych, takich jak koleje i ciężki transport drogowy, złączki nierdzewne CPP PREMA wykorzystywane są w układach pneumatycznych hamulcowych, zawieszenia oraz drzwi automatycznych. Trwałość oraz odporność na wibracje i zmienne warunki atmosferyczne czynią te produkty idealnym rozwiązaniem w trudnych warunkach eksploatacyjnych.

Złączki kątowe typu L i złączki obrotowe umożliwiają precyzyjne poprowadzenie przewodów w ograniczonych przestrzeniach montażowych pojazdów. Dodatkowo ich konstrukcja zapewnia długotrwałą szczelność, minimalizując ryzyko awarii układów bezpieczeństwa.

Instalacje Pneumatyczne w Przemyśle Energetycznym

W energetyce, zwłaszcza w elektrowniach, stacjach transformatorowych czy systemach przesyłania energii, złączki nierdzewne CPP PREMA są wykorzystywane do budowy układów pneumatycznych sterujących aparaturą zabezpieczającą oraz urządzeniami wykonawczymi. Wysoka odporność materiałowa oraz precyzja wykonania zapewniają niezawodne działanie tych instalacji przez długie lata, minimalizując potrzeby serwisowe.

Produkty CPP PREMA znajdują tu zastosowanie w układach sterowania zaworami regulacyjnymi, klapami odcinającymi, oraz mechanizmami bezpieczeństwa, które wymagają niezawodnego działania pod wysokim ciśnieniem roboczym oraz w zmiennych warunkach środowiskowych.

Złączki pneumatyczne wtykowe nierdzewne CPP PREMA wykonano z najwyższej jakości materiałów, aby zapewnić trwałość, niezawodność i odporność na trudne warunki pracy. Każdy komponent dobrano tak, by spełniał rygorystyczne normy przemysłowe, gwarantując maksymalną żywotność instalacji. Poniżej szczegółowo omówiono poszczególne elementy oraz zastosowane materiały.

Korpus złączki – stal nierdzewna AISI 316L

Podstawowym materiałem, z którego produkuje się korpusy wszystkich złączek pneumatycznych CPP PREMA, jest stal nierdzewna AISI 316L. Jest to stop zawierający chrom, nikiel, molibden oraz niski poziom węgla. Dzięki takiej kompozycji stal AISI 316L wykazuje doskonałą odporność na korozję międzykrystaliczną, punktową oraz szczelinową.

Stal nierdzewna AISI 316L cechuje się także wysoką odpornością na agresywne substancje chemiczne takie jak kwasy, sole oraz zasady. Materiał ten jest powszechnie stosowany w przemyśle chemicznym, spożywczym, farmaceutycznym oraz morskim, ze względu na stabilność i odporność na działanie chloru oraz soli morskiej. Stal ta jest także zgodna z normami FDA, co umożliwia jej bezpieczne używanie w instalacjach mających kontakt z produktami spożywczymi.

Pierścień zaciskowy (sprężysty) – stal nierdzewna AISI 316

Pierścień zaciskowy, znany również jako pierścień sprężysty, jest kluczowym elementem każdej złączki wtykowej. Odpowiada za pewne i stabilne mocowanie przewodu w korpusie złączki. Pierścienie sprężyste w złączkach CPP PREMA wykonano ze stali nierdzewnej gatunku AISI 316, zapewniającej optymalną elastyczność, trwałość oraz odporność na korozję.

Stal AISI 316 jest wysoce odporna na zużycie mechaniczne, wibracje oraz zmęczenie materiałowe, które mogą wystąpić przy częstym podłączaniu i odłączaniu przewodów pneumatycznych. Jej użycie gwarantuje, że nawet po wielokrotnych cyklach montażowych pierścień nie traci swoich właściwości zaciskowych, zapewniając cały czas stabilne połączenie.

Pierścień oporowy (wspomagający) – stal nierdzewna AISI 316

Kolejnym ważnym elementem konstrukcyjnym złączek CPP PREMA jest pierścień oporowy. Jego zadaniem jest utrzymywanie odpowiedniej pozycji uszczelki oraz równomierne rozkładanie nacisków mechanicznych. Ten komponent również wykonano ze stali nierdzewnej AISI 316, gwarantującej odporność na odkształcenia oraz korozję.

Dzięki użyciu stali nierdzewnej AISI 316, pierścień oporowy efektywnie chroni uszczelkę przed uszkodzeniami, zapewniając szczelność nawet w przypadku intensywnych wibracji, uderzeń hydraulicznych czy zmian ciśnienia roboczego. Element ten znacząco wydłuża żywotność całego układu pneumatycznego.

Uszczelka wargowa – NBR70 lub Viton

Uszczelka wargowa jest podstawowym elementem uszczelniającym złączki wtykowej. Jej głównym zadaniem jest zapewnienie szczelności połączenia między przewodem pneumatycznym a korpusem złączki. W produktach CPP PREMA stosuje się uszczelki wykonane z elastomerów takich jak NBR70 (kauczuk nitrylowy) lub Viton (fluorokauczuk).

Uszczelki NBR70 charakteryzują się dobrą odpornością na oleje mineralne, smary, paliwa, powietrze oraz wodę. Sprawdzają się doskonale w większości standardowych instalacji pneumatycznych. Zakres temperatur pracy elastomerów NBR70 wynosi od -30°C do +100°C, co pozwala na stosowanie ich w szerokim spektrum zastosowań przemysłowych.

Z kolei uszczelki z fluorokauczuku (Viton) są szczególnie zalecane do instalacji, gdzie występują agresywne media chemiczne lub wysokie temperatury. Viton zachowuje swoje właściwości uszczelniające w temperaturach od -20°C do +200°C, zapewniając szczelność przy kontakcie z agresywnymi substancjami chemicznymi, takimi jak kwasy, rozpuszczalniki oraz oleje syntetyczne.

Tuleje wewnętrzne i wkładki – stal nierdzewna AISI 316L

Tuleje wewnętrzne oraz wkładki stabilizujące przewód pneumatyczny wewnątrz złączki są wykonane ze stali nierdzewnej AISI 316L. Ten materiał zapewnia im wysoką trwałość oraz odporność na zużycie mechaniczne, korozję chemiczną i elektrochemiczną. Tuleje i wkładki precyzyjnie dopasowano, aby minimalizować ryzyko przesunięć czy uszkodzenia przewodu podczas montażu.

Dzięki zastosowaniu stali nierdzewnej AISI 316L elementy te utrzymują stabilność geometryczną i szczelność połączenia nawet w agresywnych warunkach pracy, takich jak ciągły kontakt z agresywnymi substancjami chemicznymi, wodą morską czy wysoką temperaturą.

Powłoki ochronne i wykończenie powierzchniowe

Złączki nierdzewne CPP PREMA standardowo nie wymagają dodatkowego zabezpieczenia powierzchniowego ze względu na wysoką odporność korpusu ze stali nierdzewnej AISI 316L na korozję. Jednak powierzchnie wszystkich elementów konstrukcyjnych złączek są dodatkowo polerowane lub szlifowane, aby zapewnić idealnie gładką powierzchnię, minimalizującą opory przepływu oraz osadzanie się zanieczyszczeń.

Powierzchnia o wysokiej jakości wykończenia znacząco ułatwia czyszczenie złączek, co jest kluczowe w branżach spożywczej, farmaceutycznej oraz kosmetycznej, gdzie wymagane są wysokie standardy higieniczne.

Instrukcja montażu

Prawidłowy montaż złączek pneumatycznych wtykowych nierdzewnych marki CPP PREMA gwarantuje niezawodność, szczelność oraz trwałość instalacji pneumatycznych przez cały okres eksploatacji. Poniżej przedstawiono szczegółową instrukcję montażową obejmującą wszystkie istotne etapy tego procesu, wraz z zaleceniami dotyczącymi narzędzi, technik oraz praktycznych wskazówek montażowych.

Przygotowanie do montażu

Przed przystąpieniem do montażu należy dokładnie sprawdzić kompletność oraz stan techniczny wszystkich elementów instalacji. Złączki CPP PREMA powinny być przechowywane w oryginalnych opakowaniach, zabezpieczonych przed kurzem, wilgocią oraz uszkodzeniami mechanicznymi. Przed rozpoczęciem instalacji warto dokładnie zweryfikować, czy wybrane modele złączek odpowiadają parametrom roboczym instalacji pneumatycznej (ciśnienie, temperatura, medium robocze).

Narzędzia niezbędne do montażu

Montaż złączek nierdzewnych CPP PREMA nie wymaga skomplikowanych narzędzi. Jednak do prawidłowego wykonania instalacji zaleca się przygotowanie:

• Obcinaka do przewodów pneumatycznych – do precyzyjnego, równego cięcia przewodów.

• Kluczy płaskich lub nasadowych – do dokręcania złączek gwintowanych.

• Kalibratora – do sprawdzania średnicy i kształtu końcówki przewodu pneumatycznego.

• Środka smarującego (opcjonalnie) – ułatwiającego wprowadzenie przewodu do złączki, szczególnie w przypadku przewodów o większej średnicy lub trudnym dostępie montażowym.

Przygotowanie przewodów pneumatycznych

Prawidłowe przygotowanie przewodów pneumatycznych przed montażem złączek jest kluczowe dla osiągnięcia pełnej szczelności i trwałości instalacji. Przewód pneumatyczny należy obciąć równo, pod kątem prostym (90°), za pomocą specjalnego obcinaka pneumatycznego. Należy unikać używania noży lub innych narzędzi, które mogłyby zdeformować przewód, gdyż może to doprowadzić do nieszczelności.

Końcówka przewodu powinna być czysta, pozbawiona wszelkich zanieczyszczeń, pyłu, olejów czy innych substancji mogących pogorszyć szczelność połączenia. W przypadku przewodów o dużych średnicach zaleca się kalibrację za pomocą specjalnego kalibratora, który umożliwi łatwe i prawidłowe wsunięcie przewodu do złączki.

Proces montażu złączek CPP PREMA przebiega w kilku prostych etapach, które należy wykonywać starannie i zgodnie z poniższymi zaleceniami.

1. Wprowadzenie przewodu pneumatycznego do złączki

Przewód należy wprowadzić w gniazdo złączki pneumatycznej, aż do wyraźnego oporu, który oznacza, że przewód jest poprawnie osadzony na uszczelce wargowej. W przypadku trudności ze wsunięciem przewodu można delikatnie nasmarować końcówkę przewodu, używając odpowiedniego środka smarującego zatwierdzonego do stosowania z pneumatycznymi instalacjami przemysłowymi.

Po wsunięciu przewodu do złączki, zaleca się lekkie pociągnięcie przewodu w przeciwnym kierunku w celu sprawdzenia, czy jest on odpowiednio zamocowany przez pierścień zaciskowy. Brak możliwości łatwego wysunięcia przewodu świadczy o prawidłowym montażu.

2. Montaż złączek gwintowanych (BSPP/BSPT)

W przypadku złączek gwintowanych (np. złączki proste z gwintem BSPP 81.0050.01 lub BSPT 81.0050.02), ważne jest, aby gwinty były czyste i nieuszkodzone. Przed dokręceniem zaleca się zastosowanie specjalnych środków uszczelniających do gwintów pneumatycznych, takich jak taśma teflonowa PTFE lub uszczelniacze anaerobowe. Środki te zapewniają dodatkową szczelność połączenia gwintowanego oraz chronią przed korozją elektrochemiczną.

Gwinty należy dokręcać ręcznie do oporu, a następnie dokręcić kluczem zgodnie z zaleceniami producenta, unikając nadmiernego dokręcania, które mogłoby uszkodzić gwint lub uszczelki.

3. Montaż złączek kątowych obrotowych i grodziowych

Złączki kątowe obrotowe (np. 81.0050.04) oraz grodziowe (81.0050.08) montuje się podobnie jak standardowe złączki proste. Jednak ze względu na specyficzną konstrukcję, w przypadku złączek grodziowych należy upewnić się, że zamontowana została odpowiednia nakrętka mocująca złączkę do przegrody.

W przypadku złączek obrotowych, po wprowadzeniu przewodu można je dowolnie ustawić względem osi przewodu, ułatwiając montaż w ograniczonych przestrzeniach montażowych.

Demontaż przewodu pneumatycznego ze złączki wtykowej

Aby rozłączyć przewód ze złączką, należy nacisnąć pierścień zaciskowy w kierunku korpusu złączki. Trzymając pierścień w pozycji wciśniętej, delikatnie wysunąć przewód z gniazda. Ważne jest, aby nie używać siły nadmiernej, gdyż może to uszkodzić uszczelkę lub pierścień zaciskowy.

Warto zaznaczyć, że w przypadku wielokrotnego montażu i demontażu przewodu zaleca się okresową wymianę uszczelek wargowych, aby zapewnić ciągłą szczelność instalacji.

Wskazówki praktyczne podczas montażu

• Należy unikać montażu złączek w miejscach narażonych na silne drgania bez odpowiedniej stabilizacji przewodów.

• W trakcie montażu warto zapewnić odpowiedni zapas przewodu, aby uniknąć naprężeń mechanicznych w instalacji.

• Przewody pneumatyczne powinny być prowadzone w taki sposób, by minimalizować ryzyko przetarć czy zgnieceń, które mogłyby osłabić szczelność połączenia.

• Zaleca się regularne sprawdzanie stanu technicznego połączeń i okresowe testy szczelności instalacji pneumatycznej.

1. Czym różnią się złączki wtykowe nierdzewne CPP PREMA od standardowych złączek mosiężnych?

Złączki nierdzewne CPP PREMA wykonane są ze stali nierdzewnej AISI 316L, która zapewnia wyjątkową odporność na korozję oraz agresywne substancje chemiczne. Standardowe złączki mosiężne nie są odporne na agresywne media chemiczne, sól morską czy wysokie temperatury, przez co ich zastosowanie jest ograniczone. W przypadku trudnych warunków pracy zdecydowanie zalecane są złączki nierdzewne.

2. Jakie media robocze mogą być przesyłane za pomocą złączek CPP PREMA?

Złączki pneumatyczne wtykowe nierdzewne CPP PREMA przeznaczone są przede wszystkim do sprężonego powietrza oraz innych gazów obojętnych. Mogą być również stosowane do przesyłu cieczy nieagresywnych chemicznie, jak woda czy oleje mineralne, o ile zastosowane są odpowiednie uszczelnienia (NBR lub Viton).

3. Jaka jest maksymalna temperatura robocza dla złączek CPP PREMA?

Standardowy zakres temperatury roboczej dla złączek CPP PREMA wynosi od -18°C do +70°C. Jednak dzięki zastosowaniu uszczelek Viton, zakres ten można rozszerzyć nawet do +200°C, co umożliwia stosowanie złączek w instalacjach o wysokiej temperaturze roboczej.

4. Czy montaż złączek CPP PREMA wymaga specjalnych narzędzi?

Montaż złączek wtykowych nierdzewnych CPP PREMA nie wymaga specjalistycznych narzędzi. Wystarczy podstawowy zestaw narzędzi pneumatycznych, jak obcinak do przewodów oraz klucze do dokręcania gwintów. Ewentualnie można używać kalibratora do precyzyjnego dopasowania końcówek przewodów.

5. Jak prawidłowo przygotować przewód pneumatyczny do montażu w złączce?

Przewód pneumatyczny należy obciąć idealnie pod kątem prostym (90°), za pomocą odpowiedniego obcinaka pneumatycznego. Końcówka przewodu powinna być czysta, wolna od zanieczyszczeń oraz deformacji, co zapewnia maksymalną szczelność i stabilność połączenia.

6. Jakie są zalecenia dotyczące dokręcania złączek gwintowanych CPP PREMA?

Gwinty złączek CPP PREMA (BSPP i BSPT) należy dokręcać ręcznie, a następnie dokręcić delikatnie kluczem płaskim lub nasadowym. Zaleca się używanie uszczelniaczy gwintowych (np. taśmy PTFE lub uszczelniaczy anaerobowych), aby zapewnić szczelność i ochronę przed korozją elektrochemiczną.

7. Czy złączki CPP PREMA można stosować w systemach próżniowych?

Tak, złączki CPP PREMA doskonale nadają się do instalacji pracujących zarówno ze sprężonym powietrzem, jak i w warunkach podciśnienia (próżni). Ich konstrukcja zapewnia pełną szczelność również w takich systemach.

8. Czy można wielokrotnie montować i demontować przewody ze złączek CPP PREMA?

Tak, złączki CPP PREMA umożliwiają wielokrotne montowanie i demontowanie przewodów pneumatycznych bez ryzyka uszkodzenia złączki lub przewodu. Należy jednak regularnie sprawdzać stan uszczelek wargowych i pierścieni zaciskowych.

9. Jak często należy kontrolować instalacje pneumatyczne wyposażone w złączki CPP PREMA?

Zaleca się regularne kontrole instalacji, przynajmniej raz na kwartał. Należy sprawdzić szczelność połączeń, stan techniczny przewodów oraz uszczelek. Dzięki temu można uniknąć potencjalnych awarii oraz zapewnić stabilną eksploatację całego systemu.

10. Czy złączki CPP PREMA są zgodne z międzynarodowymi normami jakościowymi?

Tak, produkty CPP PREMA spełniają wymagania międzynarodowych norm jakościowych takich jak ISO oraz DIN. Wszystkie złączki posiadają certyfikaty jakościowe potwierdzające ich zgodność z obowiązującymi standardami przemysłowymi.

11. Czy złączki nierdzewne CPP PREMA nadają się do stosowania w przemyśle spożywczym?

Tak, dzięki wykonaniu ze stali nierdzewnej AISI 316L, która spełnia normy FDA, złączki CPP PREMA doskonale sprawdzają się w instalacjach mających bezpośredni kontakt z żywnością. Mogą być stosowane również w przemyśle farmaceutycznym i kosmetycznym.

12. Co zrobić w przypadku wycieku lub nieszczelności instalacji?

W przypadku wycieku należy sprawdzić, czy przewód pneumatyczny został poprawnie zamontowany i czy jego końcówka nie jest uszkodzona. Należy też skontrolować stan uszczelki wargowej oraz gwintu złączki. W razie potrzeby wymienić uszczelkę lub dokręcić gwint.

13. Jakie są zalecenia dotyczące konserwacji złączek CPP PREMA?

Złączki nierdzewne CPP PREMA nie wymagają skomplikowanej konserwacji. Wystarczy regularnie sprawdzać ich stan techniczny oraz czystość powierzchni. W przypadku zabrudzeń, złączki można czyścić łagodnymi detergentami lub środkami dedykowanymi do stali nierdzewnej.

14. Czy złączki nierdzewne CPP PREMA nadają się do pracy w warunkach morskich?

Tak, złączki nierdzewne CPP PREMA są wyjątkowo odporne na korozję powodowaną przez sól morską oraz wilgoć, dzięki czemu doskonale nadają się do stosowania w aplikacjach offshore oraz na statkach.

15. Gdzie można znaleźć szczegółowe specyfikacje techniczne poszczególnych modeli złączek CPP PREMA?

Szczegółowe specyfikacje techniczne dostępne są w katalogach produktowych CPP PREMA oraz na stronie internetowej producenta. Można również skontaktować się bezpośrednio z działem technicznym firmy w celu uzyskania szczegółowych informacji.
