Seria DTM w kategorii „Elektrozawory i zawory pneumatyczne rozdzielające\Akcesoria do zaworów i elektrozaworów, komplety naprawcze” obejmuje szeroki zakres produktów wspomagających pracę i przedłużających żywotność zaworów pneumatycznych. W skład tej rodziny wchodzą między innymi Komplety naprawcze DTE, Płyty przyłączeniowe DTE oraz Zawory wspomagające, które łączy funkcja zapewnienia lepszej efektywności, dłuższej bezawaryjności i wyższej ergonomii obsługi maszyn przemysłowych. Producent, firma CPP PREMA, słynie z dbałości o wysoką jakość i niezawodność, co przekłada się bezpośrednio na zaufanie branży automatyki do oferowanych rozwiązań.

Zawory pneumatyczne rozdzielające stanowią serce układów sterowania powietrzem w maszynach i instalacjach przemysłowych. Często pracują w trudnych warunkach: przy wysokich ciśnieniach, w obecności pyłów, wilgoci czy olejów. Bez odpowiedniego wsparcia i regularnej konserwacji mogą ulegać zużyciu, co prowadzi do przestojów i kosztownych napraw. Dlatego tak istotne jest właściwe zadbanie o zawory z pomocą akcesoriów i części serwisowych z serii DTM.

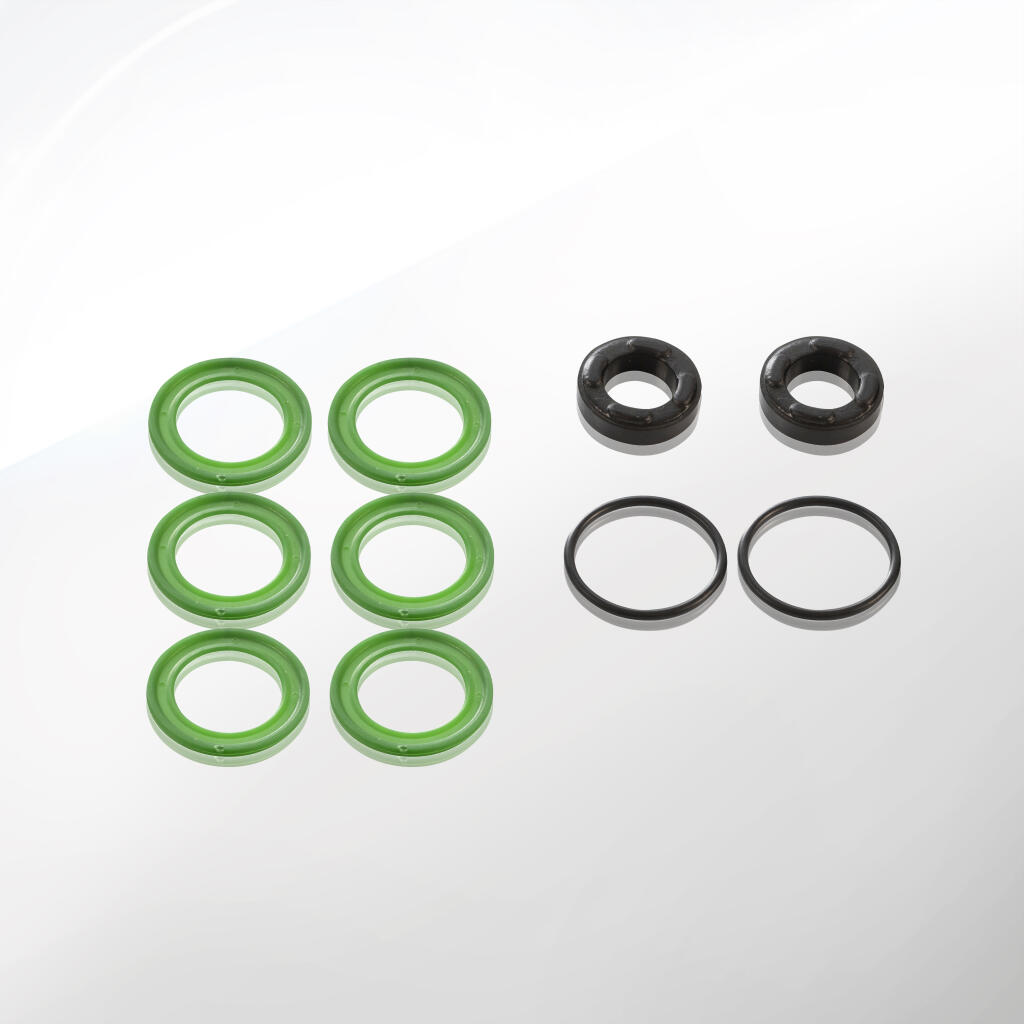

Komplety naprawcze DTE to zestawy elementów wymiennych (takich jak uszczelnienia, pierścienie ślizgowe, sprężyny, uszczelki czołowe), które pozwalają na szybką i skuteczną regenerację zaworów pneumatycznych po wielu tysiącach cykli pracy. Dzięki nim można usunąć drobne nieszczelności czy poprawić kulturę pracy zaworu bez konieczności zakupu zupełnie nowego podzespołu. Takie działanie jest kluczowe dla firm, które chcą minimalizować koszty utrzymania ruchu i ograniczyć straty wynikające z nieplanowanych przestojów.

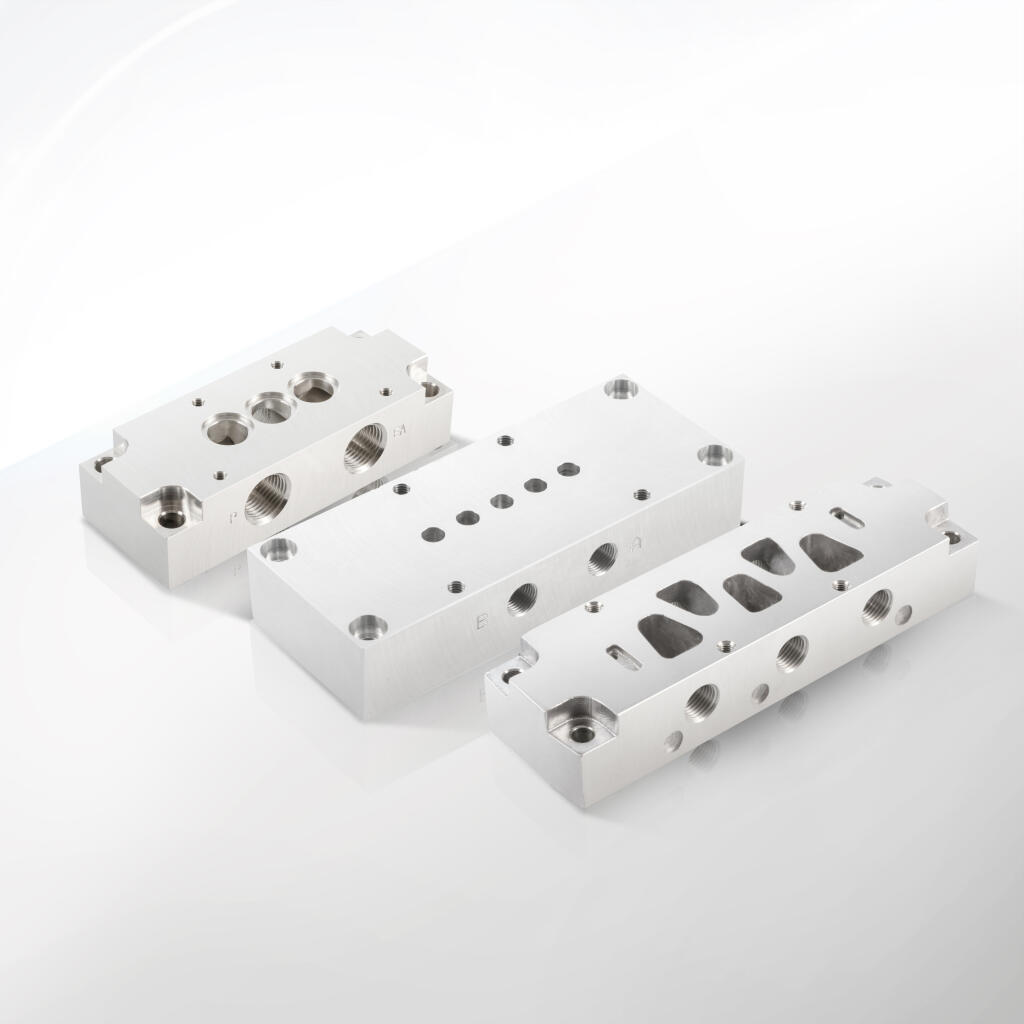

Płyty przyłączeniowe DTE służą do montażu zaworów (np. elektrozaworów) w sposób uporządkowany i profesjonalny. Zapewniają odpowiednią liczbę portów oraz ich właściwe rozmieszczenie, by podłączenie przewodów było wygodne i niezawodne. Można dzięki nim tworzyć bloki sterowania kilkoma zaworami obok siebie, co znacząco upraszcza budowę maszyn oraz późniejszy serwis. Dodatkowo płyty przyłączeniowe podnoszą szczelność i stabilność układu pneumatycznego, ponieważ redukują liczbę potencjalnych punktów nieszczelności i zapewniają jednolitą powierzchnię dla uszczelnień.

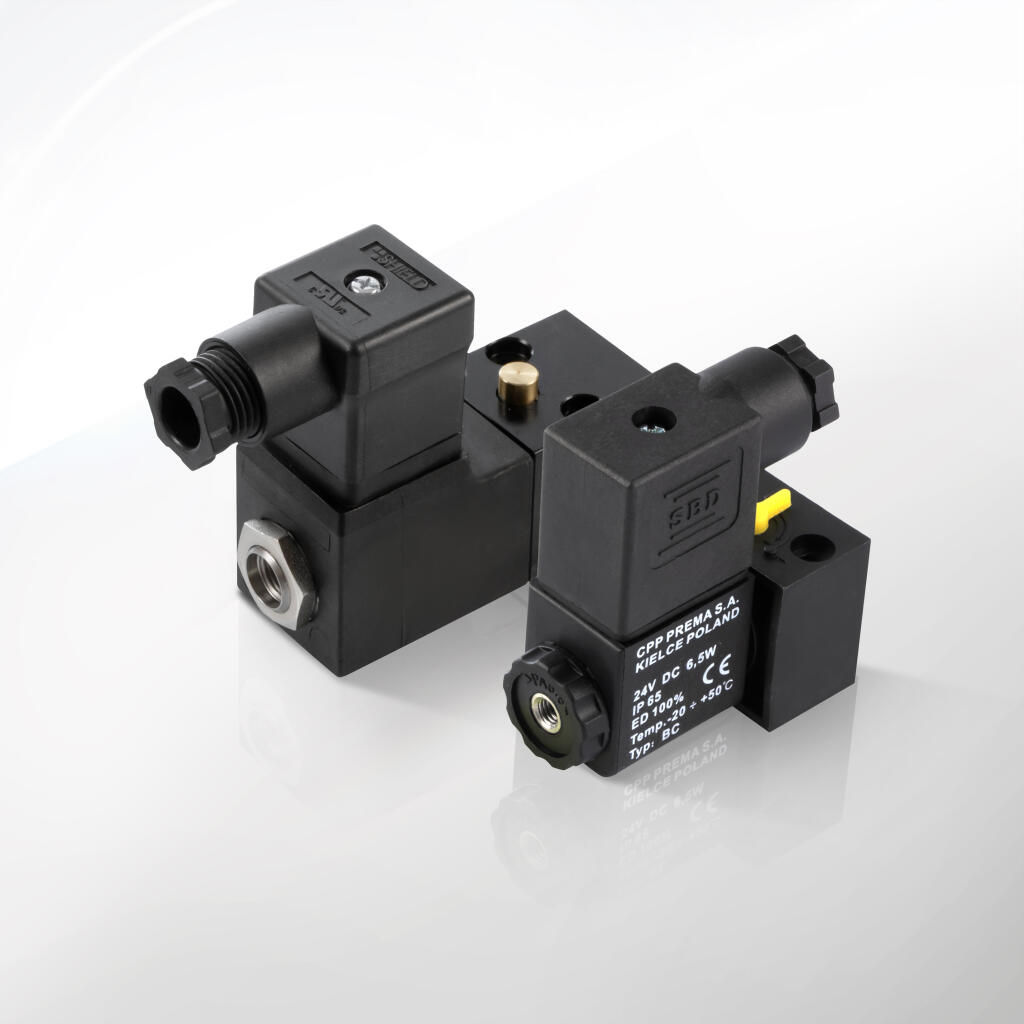

Zawory wspomagające to z kolei specjalne moduły pilotowe, które pomagają w przełączaniu większych zaworów głównych. Zawór wspomagający steruje niewielkim strumieniem powietrza, uruchamiając właściwy zawór o dużej przepustowości. Takie rozwiązanie pozwala ograniczyć zapotrzebowanie na energię (mniejsza cewka w zaworze głównym) i przyspiesza czas reakcji całego układu. W praktyce przekłada się to na niższe koszty eksploatacji i zwiększoną wydajność linii produkcyjnych. W serii DTM zawory wspomagające z rodziny DTE występują w wielu wariantach zasilania (24V DC, 110V AC, 230V AC) i w różnych mocach (np. 6,5 W czy 10 W), by możliwie szeroko dopasować się do wymagań klientów.

CPP PREMA dba o to, by wszystkie te akcesoria charakteryzowały się wysoką trwałością i zgodnością z obowiązującymi standardami przemysłowymi. Producent wykorzystuje dobre jakościowo materiały konstrukcyjne, takie jak stopy aluminium, mosiądzu czy stali nierdzewnej, dzięki czemu poszczególne elementy radzą sobie w warunkach wysokich obciążeń, przy temperaturach otoczenia typowych dla hal produkcyjnych i przy zapyleniu powszechnym w branży maszynowej. Starannie zaprojektowane uszczelnienia wytrzymują tysiące cykli pracy, minimalizując ryzyko wycieków i zapewniając stabilne parametry przepływu sprężonego powietrza.

Dodatkowym atutem jest kompatybilność produktów z serii DTM z innymi rozwiązaniami CPP PREMA. Jeśli w zakładzie pracują już zawory pneumatyczne ZMG, ZE, ZDE, DTE czy DTM, to sięgnięcie po zestawy naprawcze bądź płyty przyłączeniowe z tej samej linii gwarantuje dopasowanie i nie wymaga modyfikacji istniejącej infrastruktury. Dzięki temu przedsiębiorstwa mogą unifikować park maszynowy i korzystać z jednego zaufanego dostawcy. To często wiąże się z dodatkowymi korzyściami, takimi jak uproszczone procesy zamówieniowe, krótsze szkolenia personelu czy lepsze warunki serwisowe.

Istotna jest także oszczędność energii: wspomniane zawory wspomagające zmniejszają zapotrzebowanie na moc przy przełączaniu dużych zaworów głównych. Ich rola w obniżeniu poboru prądu przez cewki może być kluczowa w zakładach, w których pracują dziesiątki czy setki takich urządzeń. W dobie rosnących cen energii i wymagań środowiskowych każda taka optymalizacja przekłada się na wymierne zyski finansowe i pozytywny wpływ na bilans ekologiczny przedsiębiorstwa.

Nie sposób nie wspomnieć o roli, jaką pełnią Komplety naprawcze DTE w minimalizowaniu przestojów produkcyjnych. Normalne zużycie części ruchomych i uszczelnień w zaworach jest zjawiskiem nieuniknionym. Jednak dzięki szybkiemu dostępowi do dedykowanych kompletów naprawczych nie trzeba wymieniać całego zaworu – wystarczy wymienić zużytą uszczelkę, zestaw sprężyn czy pierścienie ślizgowe. Operatorzy maszyn i służby utrzymania ruchu doceniają taką możliwość, zwłaszcza w sytuacjach, gdzie kluczowa jest ciągła praca i uniknięcie nawet krótkiej przerwy w linii produkcyjnej.

Konkurencyjność przedsiębiorstwa zależy między innymi od niezawodności zaplecza technologicznego. Dlatego dobrze dobrany zestaw akcesoriów serii DTM (Komplety naprawcze, Płyty przyłączeniowe, Zawory wspomagające) staje się inwestycją przekładającą się na długofalowe oszczędności i bezpieczeństwo produkcji. Każdy z tych elementów pełni komplementarną funkcję:

Komplety naprawcze DTE przedłużają żywotność zaworów,
Płyty przyłączeniowe DTE poprawiają ergonomię i szczelność montażu,
Zawory wspomagające podnoszą efektywność energetyczną i przyspieszają czas przełączania.

W rezultacie można tworzyć rozbudowane układy pneumatyki przemysłowej, które będą nie tylko wydajne, ale też proste w konserwacji i skalowalne. W momencie, gdy rośnie zapotrzebowanie na liczbę siłowników bądź dodatkowych funkcji maszyny, można szybko rozbudować istniejące segmenty o kolejne płyty przyłączeniowe i podpiąć nowe zawory wraz z zestawem naprawczym do ewentualnej przyszłej regeneracji.

Kolejnym ważnym punktem jest uniwersalność i modułowość tych akcesoriów. Wiele modeli pasuje do różnego rodzaju zaworów pneumatycznych o odmiennych średnicach przyłączy (np. G1/8, G1/4, G3/8, G1/2). Projektanci maszyn mogą dobrać zestaw idealnie odpowiadający przepływowi, ciśnieniu roboczemu czy warunkom otoczenia (temperaturze, wilgotności). CPP PREMA oferuje rozbudowaną dokumentację techniczną i wsparcie, co ułatwia integrację tych produktów z istniejącymi lub nowo projektowanymi instalacjami.

Wymieniając zalety serii DTM, warto podkreślić również wysokie standardy jakości. Producent stosuje materiały konstrukcyjne odporne na korozję, uszkodzenia mechaniczne oraz wysokie temperatury typowe dla hal przemysłowych. W siedzibie CPP PREMA przeprowadza się testy ciśnieniowe, kontrole szczelności oraz szczegółowe inspekcje wymiarowe, by każda partia towaru była wolna od wad i gotowa na intensywną eksploatację.

Seria DTM obejmująca Komplety naprawcze DTE, Płyty przyłączeniowe DTE oraz Zawory wspomagające ma bardzo szerokie zastosowanie w wielu sektorach przemysłowych. Zarówno w dużych fabrykach, jak i w małych warsztatach, wszędzie tam, gdzie siłowniki pneumatyczne stanowią podstawowy element napędu, gdzie sterowanie przepływem powietrza decyduje o szybkości i precyzji maszyn, te produkty znajdują swoje miejsce. Poniżej przedstawiamy przegląd branż i konkretnych aplikacji, w których akcesoria z serii DTM okazują się wyjątkowo użyteczne.

Przemysł maszynowy i linie montażowe
W przemyśle maszynowym nie brakuje układów pneumatyki służących do napędzania przenośników, docisków czy manipulatorów. Zawory pneumatyczne, takie jak DTE czy ZMG, sterują przepływem powietrza do siłowników, umożliwiając wykonywanie setek cykli na godzinę. W tak intensywnych warunkach kluczowa jest możliwość szybkiej regeneracji zużytych elementów (tę funkcję pełnią Komplety naprawcze DTE). Z kolei Płyty przyłączeniowe DTE pomagają zaprowadzić ład w instalacji – zamiast plątaniny węży i złączy, mamy porządnie pospinane zawory na zbiorczej płycie. Zawory wspomagające odciążają zaś duże zawory główne, przyspieszając pracę i ograniczając zużycie energii na cewki.
Automotive (produkcja samochodów i podzespołów)
W fabrykach motoryzacyjnych konieczne jest precyzyjne i szybkie sterowanie siłownikami w procesach zgrzewania, lakierowania, składania elementów karoserii. Każdy przestój kosztuje krocie, dlatego Komplety naprawcze DTE pozwalają na natychmiastową naprawę nieszczelnych zaworów bez wymiany całego komponentu. Płyty przyłączeniowe ułatwiają modułową budowę stanowisk montażowych, gdzie każdy moduł (np. stacja nakładania uszczelki) wyposażony jest w jedną, przejrzyście zorganizowaną grupę zaworów. Zawory wspomagające wspierają prędkość przełączania dużych rozdzielaczy, co przyczynia się do lepszej produktywności na liniach montażowych.
Przemysł spożywczy i opakowaniowy
W zakładach przetwarzających żywność czy napoje, siłowniki pneumatyczne odpowiadają za dozowanie, zamykanie, etykietowanie czy pakowanie produktów. Zawory z serii DTE wymagają systematycznej konserwacji, by zachować szczelność i uniknąć zanieczyszczenia łańcucha produkcji. Komplet naprawczy stanowi tutaj nieocenioną pomoc – pozwala szybko wymienić uszczelki czy sprężyny w zaworze, minimalizując ryzyko przedostania się ciał obcych do produktu. Płyty przyłączeniowe mogą być wykonane z materiałów dostosowanych do rygorów higieny, a zawory wspomagające w trybie pracy ciągłej przyspieszają procesy pakowania (podnoszenie, zamykanie, odcinanie).
Logistyka i systemy magazynowe
W halach logistycznych zautomatyzowane układy sortowania paczek opierają się często na rozdzielaczach pneumatycznych. Gdy paczka dociera do węzła rozdzielczego, zawory błyskawicznie przekierowują powietrze do siłowników przechylających tory w lewo lub w prawo. Stosowanie Płyty przyłączeniowej DTE sprawia, że obsługa i ewentualne przeróbki systemu (np. rozbudowa o kolejny tor) są dużo łatwiejsze. Zawory wspomagające pozwalają zaś sterować dużymi przepływami przy niewielkich cewkach, co w systemach wielokrotnie powtarzających cykl w ciągu minuty daje ogromną oszczędność energii.
Branża chemiczna i farmaceutyczna
W instalacjach chemicznych liczy się szczelność oraz wytrzymałość na agresywne media. Zawory pneumatyczne są tu preferowane z uwagi na bezpieczeństwo przeciwpożarowe (brak iskier elektrycznych w komorze zaworu). Komplety naprawcze DTE umożliwiają szybkie usunięcie skutków zużycia materiału, co w branży chemicznej jest ważne również pod kątem ochrony personelu. Płyty przyłączeniowe upraszczają budowę złożonych układów sterowania przepływem reagentów czy gazów obojętnych. Zawory wspomagające, dzięki zdolności do szybkiego pilotowania większych zaworów, ułatwiają kontrolę ciśnienia i przepływu w reaktorach czy zbiornikach magazynowych.
Przemysł drzewny i meblarski
Prasy, frezarki i linie produkcji mebli często wykorzystują siłowniki do dociskania, pozycjonowania i obracania elementów drewnianych. Intensywna eksploatacja powoduje stopniowe zużycie uszczelnień w zaworach. Wymiana całych zaworów byłaby kosztowna, zatem Komplety naprawcze DTE są doskonałym rozwiązaniem, pozwalając na szybką regenerację dotychczasowych podzespołów. Płyty przyłączeniowe niwelują problemy związane z plątaniną przewodów, bo w maszynach stolarskich często mamy ograniczoną przestrzeń. Zawory wspomagające wspierają dynamiczne przełączanie układu przy różnych fazach produkcji, gdzie liczy się czas i stabilność ciśnienia.
Górnictwo i energetyka
W kopalniach i elektrowniach pneumatyka jest często wybierana jako jeden z kluczowych systemów napędowych ze względu na bezpieczeństwo i łatwość kontroli. Zawory DTE w rozmiarach G1/2 czy G3/4 przenoszą spore przepływy sprężonego powietrza, sterując chociażby klapami w szybach wentylacyjnych czy zasuwami w układach transportu węgla. Zawory wspomagające instalowane w ramach serii DTM ułatwiają pracę i obniżają wymagania wobec cewki zaworu głównego, co w realiach kopalnianych bywa niezbędne z uwagi na ograniczone zasoby energii oraz trudne warunki (pył, wilgoć). Komplety naprawcze DTE ceni się za to, że obsługa może w każdej chwili wymienić drobne elementy, nie czekając na dostarczenie nowego zaworu głównego.
Branża rolnicza i środowisko mobilne
W maszynach rolniczych (ciągnikach, kombajnach, pojazdach specjalistycznych) pneumatyka pojawia się przy sterowaniu klap, blokad, systemów wspomagania hamulców lub innych elementów. Jeśli takie maszyny wyposażone są w rozdzielacze DTE, płyty przyłączeniowe DTE potrafią znacznie ułatwić zabudowę instalacji w ciasnym pojeździe. Komplety naprawcze umożliwiają szybką wymianę zużytych części w warunkach polowych, gdy nie ma czasu ani zaplecza na profesjonalny serwis. Zawory wspomagające instalowane w pojazdach obniżają zapotrzebowanie na energię elektryczną (pochodzącą z akumulatora lub alternatora), więc finalnie wydłużają czas pracy w terenie.
Robotyka i mechatronika
Branża robotyki wykorzystuje siłowniki i chwytaki pneumatyczne o mniejszych rozmiarach, lecz często z dużą częstotliwością przełączeń. Płyty przyłączeniowe DTE pozwalają tworzyć kompaktowe wyspy zaworowe, pasujące do obudów robotów. Zawory wspomagające – przez niewielki pobór mocy – nadają się do wysterowania z poziomu sterowników PLC o ograniczonych zasobach prądowych. Natomiast komplety naprawcze DTE pomagają zachować wydajność i szczelność w warunkach dużej liczby cykli.
Szkolenie i laboratoria
W centrach dydaktycznych czy instytutach badawczych komplet naprawczy, płyta przyłączeniowa i zawór wspomagający często stanowią element dydaktycznego stanowiska do nauki mechatroniki. Studenci i technicy uczą się, jak konfigurować układy pneumatyczne, naprawiać uszczelki i stosować zawory pilotowe. Dzięki modułowej budowie akcesoriów z serii DTM, można łatwo demonstrować różne warianty połączeń i szybko wymieniać podzespoły.

We wszystkich tych branżach kluczowym czynnikiem jest wydajność, niezawodność oraz łatwość obsługi serwisowej. Komplety naprawcze DTE dostarczają możliwości taniej regeneracji, co jest bezcenne przy ciągłej potrzebie utrzymania maszyn w ruchu. Płyty przyłączeniowe DTE dają ład i porządek w instalacji, co usprawnia zarówno montaż, jak i dalsze prace konserwacyjne. Zawory wspomagające zapewniają z kolei szybkość przełączania i redukcję energii, co w aplikacjach cyklicznych odgrywa kluczową rolę w optymalizacji kosztów.

Przy wyborze i stosowaniu produktów z serii DTM – takich jak Komplety naprawcze DTE, Płyty przyłączeniowe DTE oraz Zawory wspomagające – kluczowe znaczenie ma zrozumienie ich parametrów technicznych. Dane te decydują o dopasowaniu akcesoriów do określonych warunków pracy i wymagań instalacji pneumatycznych. Poniżej przedstawiamy omówienie najważniejszych elementów specyfikacji technicznej dla każdego z wymienionych produktów.

1. Komplety naprawcze DTE

Zawartość zestawu
W opakowaniu zazwyczaj znajdują się uszczelki (O-ringi, uszczelki płaskie, uszczelki czołowe), pierścienie ślizgowe, sprężyny powrotne, czasem elementy zaciskające. Konkretny skład zależy od modelu zaworu głównego, do którego dedykowany jest dany komplet naprawczy. Producent zwykle dołącza instrukcję montażu opisującą sposób wymiany poszczególnych części.

Rozmiary i oznaczenia
Komplet naprawczy identyfikuje się zazwyczaj symbolem, w którym zawarta jest średnica nominalna zaworu DTE (np. DTE 3/8) i typ uszczelnień. Może się też pojawić informacja o wariancie temperatury (standard, high-temp) czy odporności chemicznej (EPDM, FKM).

Temperatura pracy
Zależy głównie od elastomerów. Najczęściej oferowane są uszczelki NBR (kauczuk nitrylowy) do standardowych temperatur (–10°C do +80°C) i FKM (Viton) lub EPDM do wyższych (nawet +120°C). Dobór uszczelek jest kluczowy, by komplet naprawczy DTE wytrzymał realne warunki.

Ciśnienie robocze
Komplety naprawcze projektowane są pod typowe ciśnienia pneumatyczne, rzędu 2–10 bar. Zakres może się różnić w zależności od modelu zaworu – w dokumentacji zwykle podano maksymalne dopuszczalne ciśnienie.

Trwałość i żywotność
Części w komplecie naprawczym powstają z materiałów zapewniających wielotysięczną ilość cykli pracy zaworu. Naturalnie intensywność eksploatacji (częstotliwość przełączeń, warunki zapylenia, jakość sprężonego powietrza) wpływa na to, jak szybko uszczelnienia się zużyją.

2. Płyty przyłączeniowe DTE

Konfiguracja portów
Płyty przyłączeniowe DTE mogą występować w układach 3-drogowych (3/2) i 5-drogowych (5/2, 5/3), a także w różnych wielkościach gwintów: G1/8, G1/4, G3/8, G1/2 itp. Każda płyta oferuje określoną liczbę portów zasilania (P), wyjść (A, B) i wydechów (R, S). Wersje 5-drogowe mają 5 portów, a bywa, że posiadają dodatkowe otwory montażowe dla modułów rozbudowujących.

Wielkość i rozstaw
Producent dba, by rozstaw otworów montażowych odpowiadał zaworom DTE, co ułatwia przykręcenie zaworu bez wiercenia czy dopasowywania przejściówek. Dokumentacja techniczna zawiera rysunki 2D z wymiarami (długość, szerokość, rozstaw śrub, średnica). Przed zakupem warto zweryfikować, czy dana płyta wpasuje się w planowaną przestrzeń w maszynie.

Ciśnienie i przepustowość
Zwykle płyty przyłączeniowe DTE są zaprojektowane do ciśnienia do 10 bar. Przepustowość zależy od wewnętrznych przekrojów kanałów i wielkości gwintów. Przy układach G1/2 przepływ bywa spory, rzędu kilku tys. l/min, dlatego płyta zapewnia odpowiednie wolne przekroje, by nie dusić przepływu. Warto przejrzeć tablice Kv lub CV, jeśli są dostępne, by upewnić się o właściwej przepustowości.

Materiały
Korpusy płyt przyłączeniowych wykonywane są głównie z aluminium lub stali konstrukcyjnej malowanej proszkowo, czasem z mosiądzu czy stali nierdzewnej (aplikacje higieniczne). Powierzchnie zewnętrzne bywa, że mają anodowane warstwy chroniące przed korozją. Kanały wewnętrzne są gładkie, by minimalizować straty ciśnienia i odkładanie się zanieczyszczeń.

Montaż wielosekcyjny
Wiele płyt przyłączeniowych DTE dopuszcza łączenie modułowe – można zestawić kilka płyt w jednym szeregu (tzw. wyspa zaworowa). Wtedy w jednym miejscu łączymy zasilanie, a poszczególne sekcje zasilają kolejne siłowniki. Takie rozwiązanie zwiększa możliwości rozbudowy bez przeprojektowywania całej linii pneumatycznej.

3. Zawory wspomagające

Układ 3/2
Zawory wspomagające (EVM, MVB) najczęściej mają schemat 3/2, co oznacza trzy porty (P, A, R) i dwie pozycje. W stanie beznapięciowym droga zasilania P->A jest zamknięta, a port A najczęściej odpowietrza się do R. Po podaniu sygnału na cewkę zawór wspomagający otwiera kanał P->A, wprowadzając powietrze pilotowe do komory sterowania zaworu głównego.

Napięcia i moce cewek
Zawory wspomagające często występują w wariantach 12V DC, 24V DC, 24V AC, 110V AC, 230V AC. Moce cewek mogą wynosić ok. 6,5 W, 10 W czy 13 VA. Dzięki temu można dopasować je do niemal dowolnego systemu sterowania i ograniczyć pobór energii w instalacji. Cewki są zalewane epoksydem i mogą osiągać klasę izolacji F lub H, co pozwala pracować w wysokich temperaturach.

Ciśnienie robocze i minimalne
Pilot musi mieć zagwarantowane pewne ciśnienie minimalne (np. 1 bar), by móc przełączać zawór główny. Jednocześnie maksymalne ciśnienie pracy wynosi zazwyczaj do 10 bar. Sprawdzenie, czy instalacja pneumatyczna spełnia te kryteria, jest kluczowe dla bezawaryjnej pracy zaworów wspomagających.

Czas przełączania
Zwykle zawór wspomagający przełącza się w ułamku sekundy (kilkadziesiąt milisekund). Tłoczek w cewce szybko otwiera lub zamyka przepływ pilotowy. To przekłada się na szybką reakcję zaworu głównego, zwłaszcza jeśli jest duży i ciężki. Dla maszyn wymagających dynamicznego działania to zaleta nie do przecenienia.

Kompatybilność
Zawory wspomagające z serii DTE (np. EVM 3/2, MVB 3/2) są dedykowane do współpracy z określonymi zaworami głównymi DTE, ZMG, ZE czy ZDE. Każdy model pilotowy ma właściwe gwinty i rozstaw do montażu w pokrywie bądź korpusie. W dokumentacji można znaleźć tablicę zgodności, która gwarantuje, że zawór wspomagający pasuje mechanicznie i ma właściwy przepływ pilotowy, by poruszyć zawór główny.

Ogólne parametry środowiskowe

Temperatura otoczenia: zazwyczaj od –10°C do +50°C (w wersji standardowej).
Zakres wilgotności: do 90% bez kondensacji, o ile nie określono inaczej.
Odporność korozyjna: zależy od materiału (stal nierdzewna, aluminium anodowane).
Zabezpieczenie IP: cewki w zaworach wspomagających często osiągają IP65, jeśli prawidłowo zamontujemy wtyczkę i uszczelkę.

4. Dodatkowe aspekty

Zgodność z normami
Produkty z serii DTM (komplety naprawcze, płyty przyłączeniowe, zawory wspomagające) zazwyczaj spełniają normy ISO i PN dotyczące bezpieczeństwa w pneumatyce. CPP PREMA często publikuje certyfikaty potwierdzające jakość wykonania i brak stosowania szkodliwych substancji (np. RoHS).

Masa i wymiary
Komplety naprawcze są lekkie i pakowane w niewielkie pudełka. Płyty przyłączeniowe, w zależności od liczby sekcji i wielkości gwintów, mogą ważyć od kilkuset gramów do kilku kilogramów. Zawory wspomagające to raczej niewielkie elementy, ważące od kilkudziesięciu do kilkuset gramów (w zależności od materiału korpusu).

Częstotliwość przełączeń
Przy intensywnym użytkowaniu (nawet kilkanaście cykli na minutę, 24/7) należy zwrócić uwagę, czy płyty przyłączeniowe zapewniają wystarczającą sztywność, a zawory wspomagające wystarczającą wydajność pilotową. W większości przypadków seria DTM jest przygotowana na takie obciążenia, o ile zapewnimy odpowiednią filtrację powietrza.

Wymagania montażowe

Komplet naprawczy DTE wymaga rozmontowania zaworu i ostrożnego dopasowania nowych uszczelek we właściwe miejsca.
Płyty przyłączeniowe DTE montuje się na śruby do konstrukcji maszyny, a następnie do nich dokręca się zawory.
Zawór wspomagający trzeba właściwie zorientować: port R (wydech) w stronę tłumika, port P do zasilania pilotowego, port A do komory sterującej zaworu głównego.

Przykłady typowych parametrów

Komplet naprawczy DTE do zaworu 5/2 G1/4 może obsłużyć ciśnienie 2–10 bar, temperaturę –5°C do +60°C, uszczelki NBR.
Płyta przyłączeniowa DTE 5/2 G1/2 może mieć wymiary 150 × 80 × 40 mm, masę ok. 1,2 kg, 5 portów gwintowanych G1/2, rozstaw śrub M6 do montażu.
Zawór wspomagający EVM 3/2 24V DC 6,5W wymaga prądu 0,27 A, zapewnia przepływ pilotowy do 100 l/min i przełącza się w ~30 ms. Maksymalne ciśnienie 10 bar.

Trwałość i niezawodność produktów serii DTM w dużej mierze zależą od jakości materiałów, z których są wykonane. Zarówno Komplety naprawcze DTE, Płyty przyłączeniowe DTE, jak i Zawory wspomagające muszą sprostać wyzwaniom środowiska przemysłowego, takimi jak wilgoć, zanieczyszczenia, wibracje, wysoka temperatura czy kontakt z olejami. Poniżej opisano główne tworzywa i stopy używane w konstrukcji tych elementów oraz rolę, jaką pełnią w zapewnieniu wysokich parametrów pracy.

1. Komplet naprawczy DTE – materiały uszczelniające i elementy ruchome

Uszczelki NBR (kauczuk butadienowo-akrylonitrylowy)
To najpopularniejszy elastomer w pneumatyce. Charakteryzuje się dobrą odpornością na oleje mineralne i standardowe warunki przemysłowe. Jego temperatura pracy zwykle sięga +80°C. W zestawach naprawczych do zaworów DTE, uszczelki NBR odpowiadają za szczelność między kanałami przepływu powietrza, minimalizując straty i wycieki.

Uszczelki FKM (Viton)
Wersje o wyższej odporności termicznej i chemicznej stosuje się tam, gdzie zawór pracuje w podwyższonej temperaturze lub w kontakcie z medium agresywnym (np. w branży chemicznej). FKM może pracować nawet do +200°C, co zdecydowanie podnosi zakres stosowalności, choć jest też droższy.

Pierścienie ślizgowe (PTFE, POM)
W niektórych zaworach są elementy ślizgowe, które redukują tarcie między suwadłem a korpusem. PTFE (teflon) lub POM (polioksymetylen) nadają się do tej roli z uwagi na niski współczynnik tarcia i dobrą wytrzymałość mechaniczną. Stosowanie ich w komplecie naprawczym zapewnia płynną pracę zaworu po regeneracji.

Sprężyny stalowe
Sprężyny powrotne i dociskowe w zaworze są wykonywane ze stali sprężynowej (często ocynkowanej lub nierdzewnej). Zapewniają odpowiedni docisk uszczelek w pozycji zamkniętej i szybką reakcję na zmianę ciśnienia.

2. Płyty przyłączeniowe DTE – korpusy i wykończenie powierzchni

Aluminium anodowane
Aluminium jest lekkie, a zarazem wystarczająco wytrzymałe, by utrzymać zawór i przeciwstawić się ciśnieniu do 10 bar. Proces anodowania tworzy twardą warstwę tlenku na powierzchni, chroniącą przed korozją i ułatwiającą czyszczenie. Taka płyta jest idealna do większości zastosowań przemysłowych, gdzie masa ma znaczenie (np. montaż na robotach).

Stal konstrukcyjna malowana proszkowo
W ciężkich warunkach (zapylenie, wibracje) płyty stalowe potrafią wytrzymać większe obciążenia mechaniczne. Malowanie proszkowe zapewnia dodatkową ochronę antykorozyjną i estetyczny wygląd. Czasem stosuje się też cynkowanie ogniowe bądź galwaniczne jako warstwę wstępną przed malowaniem.

Stal nierdzewna
W aplikacjach spożywczych, farmaceutycznych lub chemicznych, gdzie wymagana jest wysoka odporność na korozję i łatwość zachowania czystości, płyty przyłączeniowe ze stali nierdzewnej są bezkonkurencyjne. Takie wykonanie jest droższe, ale gwarantuje trwałość w środowiskach wilgotnych czy narażonych na agresywne środki myjące.

Mosiężne insertki i tuleje
Często w płytach przyłączeniowych montuje się gwintowane tuleje z mosiądzu. Zapewniają one wyższą trwałość gwintów w porównaniu do samego aluminium, zwłaszcza przy częstym wkręcaniu i wykręcaniu złączek. Mosiądz wykazuje też niską skłonność do zacierania się z innymi metalami.

3. Zawory wspomagające – EVM i MVB

Korpusy mosiężne
Często stosuje się mosiądz w zaworach wspomagających, bo to materiał o dobrej odporności na korozję, łatwej obróbce i odpowiedniej wytrzymałości mechanicznej. Mosiądz radzi sobie z typowym zakresem ciśnień w pneumatyce (0–10 bar).

Stal nierdzewna (elementy wewnętrzne)
Rdzeń cewki, suwak czy trzpień bywa wykonywany ze stali nierdzewnej, by zapewnić niewrażliwość na rdzę i zachować właściwości magnetyczne (w odpowiednich stopach). Elementy te muszą mieć gładkie powierzchnie, by zmniejszyć tarcie i zapobiegać zakleszczeniom.

Uszczelnienia pilotowe
Jak w komplecie naprawczym, tak i w zaworach wspomagających wykorzystuje się NBR, FKM lub EPDM, zależnie od wymagań temperatury i odporności na oleje. W pilotach ważne jest precyzyjne spasowanie uszczelek, bo przepływy sterujące są mniejsze, a każdy wyciek pogarsza skuteczność pilotowania.

4. Cewki – uzwojenie i obudowa

Drut miedziany
Cewki w zaworach wspomagających są nawinięte z miedzianego drutu emaliowanego, zapewniającego wysoką przewodność. Grubość i liczba zwojów decyduje o parametrach elektrycznych (rezystancja, pobór prądu). Dobra jakość drutu minimalizuje ryzyko przegrzania czy zwarć.

Obudowa z tworzywa sztucznego
Najczęściej cewki są w obudowie z poliamidu lub epoksydowo zalewane. Zapewnia to szczelność (często IP65) i odporność na wodę czy pyły. We wtyczkach DIN 43650 można znaleźć uszczelkę gumową, która dodatkowo chroni styki wewnątrz cewki.

Zabezpieczenia termiczne
Część cewek ma wbudowane zabezpieczenia przed przegrzaniem, np. termistor lub bezpiecznik termiczny. W warunkach przeciążenia włącza się taka ochrona, chroniąc cewkę przed spaleniem. Dla maszyn pracujących w trybie ciągłym (24/7) to kluczowy element bezpieczeństwa.

5. Rola wykończenia powierzchni

Anodowanie, niklowanie, cynkowanie
Wykończenie powierzchni jest ważne w przemyśle, by zapobiegać korozji i zapewnić długą żywotność. Anodowane aluminium w płytach przyłączeniowych staje się bardziej odporne na ścieranie, a niklowanie mosiądzu w zaworach wspomagających nadaje im ładny wygląd i zabezpieczenie antykorozyjne. Cynkowanie stali konstrukcyjnej (np. w śrubach) dodatkowo chroni je przed utlenianiem.

Szlifowanie i polerowanie
Wewnątrz zaworów naprawianych lub w zaworach wspomagających ważne jest, by powierzchnia styku z uszczelką czy tłoczkiem nie miała rys i nadlewek. Polerowanie usuwa mikronierówności, obniża tarcie i poprawia szczelność. W zestawach naprawczych (np. DTE) można znaleźć wskazówki, by przy wymianie uszczelek oczyścić i wygładzić rowki.

6. Ewentualne wykonania specjalne

Odporność chemiczna
W branży chemicznej można zamówić specjalne warianty płyty przyłączeniowej ze stali kwasoodpornej i uszczelnieniami FKM. Podobnie w zaworach wspomagających – uszczelki FKM gwarantują odporność na substancje agresywne (rozpuszczalniki, kwasy lekkie itp.).

Wysoka temperatura
Jeżeli zawór DTE pracuje w strefach gorących (powyżej 80°C), konieczne bywa wyposażenie w materiały o podwyższonej stabilności termicznej (np. o-ringi FKM, cewki klasy H). Również sprężyny muszą być dostosowane do wyższej temperatury, by się nie odkształcały.

Warunki ATEX
W strefach zagrożonych wybuchem (np. pył węglowy) można potrzebować wykonania ATEX. Zawory wspomagające, płyty przyłączeniowe i komplety naprawcze muszą wtedy spełniać dodatkowe normy odnośnie do iskrobezpieczeństwa. CPP PREMA może oferować takie warianty, aczkolwiek trzeba to potwierdzić w katalogu lub u dystrybutora.

7. Montaż a materiały

Siła dokręcania
W kontaktach metal-metal ważne jest, by unikać nadmiernego skręcania (ryzyko zerwania gwintu w aluminium) czy stosowania niewłaściwych środków uszczelniających (np. klejów anaerobowych szkodzących O-ringom). Materiały typu NBR są wrażliwe na niektóre rozpuszczalniki, więc trzeba sprawdzić kompatybilność.

Kompatybilność elektrochemiczna
Gdy łączy się aluminium i stal, może wystąpić korozja elektrochemiczna w obecności elektrolitu. Dlatego w płytach przyłączeniowych często stosuje się wstawki z mosiądzu lub stali nierdzewnej, by uniknąć łączenia aluminium i stali w jednym gwincie. Dbałość o taką szczegółową inżynierię materiałową wydłuża żywotność produktu.

8. Znaczenie jakości surowców

Kontrola dostaw i certyfikacja
CPP PREMA najpewniej przeprowadza wstępne badania jakości surowca (aluminium, stali, elastomerów) oraz kontrolę dostaw od podwykonawców. Od jakości surowca zależy, czy finalny produkt będzie spełniał surowe wymogi branży przemysłowej. Jeśli uszczelnienia są wykonane z tańszych tworzyw, szybko zaczną się kruszyć, generując nieszczelności.

Recykling
Materiały takie jak aluminium, mosiądz czy stal nierdzewna nadają się do recyklingu po zakończeniu eksploatacji. To ważne z punktu widzenia ekologii i gospodarki obiegu zamkniętego. Producent dbający o środowisko stara się tak projektować wyroby, by demontaż i rozdzielenie tworzyw było możliwe.

9. Wpływ materiałów na wydajność i koszty

Lekkość (aluminium) to mniejsze obciążenie konstrukcji i łatwiejszy montaż, ale też potencjalnie mniejsza wytrzymałość na ekstremalne wibracje.
Trwałość (stal nierdzewna, stopy hartowane) to pewność w ciężkich warunkach, ale też wyższa cena i większa masa.
Odporność chemiczna (FKM, EPDM) istotna w branży spożywczej i chemicznej, ale droższa niż standardowe NBR.
Łatwość obróbki (mosiądz, aluminium) przekłada się na dostępność i cenę produktów, a także na możliwe terminy realizacji.

Prawidłowy montaż i konserwacja akcesoriów z serii DTM – obejmujących Komplety naprawcze DTE, Płyty przyłączeniowe DTE i Zawory wspomagające – ma zasadnicze znaczenie dla stabilności i żywotności układu pneumatycznego. W tej sekcji przedstawiamy szczegółową instrukcję działań, którą można łatwo zastosować w większości typowych instalacji przemysłowych, gdzie pracują zawory DTE lub podobne. Zwracamy uwagę na krótkie zdania, stronę czynną i aktywne formy opisów, by ułatwić zapamiętanie kolejnych kroków.

1. Montaż i wymiana – Komplety naprawcze DTE

Wyłącz instalację pneumatyczną.
Zadbaj, by ciśnienie w układzie spadło do zera i by odłączyć zasilanie elektryczne w przypadku elektrozaworów. Bezpieczeństwo zawsze jest priorytetem.
Zdemontuj zawór z instalacji.
Odkręć przewody (rurki, węże) i poluzuj śruby mocujące zawór do płyty przyłączeniowej (jeśli taka występuje). Ostrożnie wyjmij zawór z miejsca montażu, uważając na ewentualne pozostałości ciśnienia.
Rozbierz zawór zgodnie z dokumentacją.
Producent zwykle dołącza instrukcję lub schemat warstwowy. Odkręć pokrywę, wyjmij suwak, sprężyny, stare uszczelki. Rób to na czystym stole, unikając zgubienia małych elementów.
Wyczyść dokładnie kanały i elementy.
Użyj sprężonego powietrza, delikatnej szczotki i nieszkodliwego rozpuszczalnika (np. izopropanolu) do usunięcia osadów. Zwróć uwagę, by nie porysować powierzchni suwaka i gniazda.
Rozpakuj Komplet naprawczy DTE.
Znajdź w nim nowe uszczelki (O-ringi, uszczelki płaskie), pierścienie ślizgowe i ewentualne sprężyny. Porównaj je rozmiarem z oryginalnymi elementami, by upewnić się, że otrzymałeś właściwy model.
Załóż nowe elementy.
Nasmaruj lekko uszczelki lub pierścienie ślizgowe odpowiednim smarem do pneumatyki (o ile producent to zaleca). Zamontuj je w tych samych miejscach, z których wyjęto stare części. Upewnij się, że uszczelki nie są skręcone ani nie wystają poza rowki.
Złóż zawór.
Umieść suwak, sprężynę, pokrywę. Dokręć śruby równomiernie, stosując momenty zalecane w dokumentacji (np. 2–3 Nm dla śrub M5). Zbyt mocne dokręcenie może spowodować deformację korpusu lub uszczelek.
Przetestuj na sucho.
Porusz suwak delikatnie ręcznie (jeśli to możliwe) lub sprawdź ruch pokrywy. Ruch powinien być płynny, bez zacięć.
Zamontuj zawór zregenerowany w miejsce pracy.
Podłącz przewody, zwracając uwagę na prawidłowe uszczelnienie gwintów (taśma teflonowa lub pasty dopuszczone przez producenta). Włącz powoli ciśnienie i skontroluj, czy nie ma wycieków.

2. Montaż – Płyty przyłączeniowe DTE

Wybierz odpowiednie miejsce w maszynie.
Pamiętaj o łatwym dostępie serwisowym i możliwości poprowadzenia węży bez nadmiernych załamań. Zapewnij wystarczającą przestrzeń na długość płyty plus odstęp na montaż zaworów.
Przymocuj płytę do konstrukcji.
Zazwyczaj użyjesz śrub M5 lub M6 (w zależności od wielkości płyty). Upewnij się, że podkładki i nakrętki są prawidłowo dobrane, a sama płyta jest wypoziomowana. Zapewnij stabilny uchwyt, by płyta nie drgała w czasie pracy.
Podłącz główne zasilanie powietrza.
Znajdź port P (zasilanie) na płycie przyłączeniowej i wkręć złączkę do rury lub węża. Stosuj odpowiedni środek uszczelniający, by uniknąć nieszczelności.
Zamontuj zawory DTE na płycie.
Ułóż zawory zgodnie z docelowym schematem (np. 5/2, 3/2). Upewnij się, że uszczelki czołowe (O-ringi) między zaworem a płytą są poprawnie umieszczone. Dokręcaj śruby mocujące krzyżowo i równomiernie.
Zidentyfikuj i opisz porty wyjściowe.
Porty A, B, R, S itp. można oznaczyć za pomocą tabliczek lub kolorowych opasek na wężach. Znacznie ułatwia to diagnostykę w razie awarii.
Sprawdź szczelność.
Włącz sprężone powietrze przy zmniejszonym ciśnieniu (np. 2–3 bar) i użyj wody z mydłem lub detektora nieszczelności na łączeniach. Jeśli nie ma pęcherzyków, zwiększaj ciśnienie do wartości nominalnej. Kilka próbnych cykli zaworów potwierdzi poprawny montaż.

3. Montaż – Zawory wspomagające

Przeanalizuj specyfikację zaworu głównego.
Zawór wspomagający EVM lub MVB dopasuj do zaworu DTE (lub innego) o odpowiedniej wielkości i z portem pilotowym. Upewnij się, że gwinty i napięcie cewki są właściwe.
Odłącz zasilanie powietrzem i prąd.
Standardowa procedura bezpieczeństwa: brak ciśnienia i brak prądu chroni przed niespodziewanym uruchomieniem.
Przymocuj zawór wspomagający do korpusu zaworu głównego
Często wystarczy wkręcić pilot w dedykowany otwór w pokrywie zaworu. Dokręcaj z umiarem (np. moment 6–10 Nm, zależnie od średnicy gwintu). Jeśli wymagany jest oring, zadbaj o jego właściwe ułożenie.
Podłącz elektrycznie cewkę
Wybierz odpowiednią wtyczkę (DIN 43650) i zwracaj uwagę na polaryzację przy zasilaniu DC, jeśli jest wymagana. Dokładnie zaizoluj przewody, aby uniknąć zwarć i wnikania kurzu.
Uruchom i sprawdź działanie
Stopniowo podawaj ciśnienie. Zaobserwuj, czy pilot prawidłowo załącza zawór główny (po usłyszeniu kliknięcia cewki). Odczekaj kilka cykli, by mieć pewność, że praca jest płynna i stabilna.

4. Części wspólne montażu i wskazówki

Czyszczenie i smarowanie
Każdorazowo przed montażem sprawdź, czy elementy są wolne od zanieczyszczeń. Średnica kanałów w zaworach wspomagających i płytach bywa niewielka, więc nawet drobny opiłek może spowodować blokadę suwaka.

Stosuj odpowiednie narzędzia
Klucze dynamometryczne zapobiegają nadmiernemu dokręcaniu. Unikaj używania szczypiec nastawnych na złączkach gwintowych, bo mogą je odkształcić.

Kontrola po uruchomieniu
Po pierwszym uruchomieniu, warto monitorować stan instalacji przez 1–2 dni pracy (np. sprawdzać, czy nie występują wycieki). Dobrym pomysłem jest zaplanowanie krótkiego przeglądu około tydzień po montażu, by dokręcić ewentualnie poluzowane połączenia.

Rejestracja prac serwisowych
W wielu zakładach prowadzi się tzw. dzienniki konserwacji. Wpisz tam datę wymiany uszczelek w zaworze DTE, typ kompletu naprawczego oraz kto dokonywał czynności. Ułatwi to diagnozę w razie pytań w przyszłości.

Bezpieczeństwo i ergonomia
Jeśli płyta przyłączeniowa znajduje się w trudno dostępnym miejscu, rozważ zainstalowanie węży przed jej zamocowaniem na konstrukcji, aby ograniczyć konieczność pracy w niewygodnej pozycji. Podczas dokręcania śrub w zaworze wspomagającym pamiętaj, żeby cewka nie była narażona na uderzenia, bo może to uszkodzić uzwojenie.

5. Uruchomienie i testy końcowe

Włącz ciśnienie do nominalnej wartości
Zobacz, czy ciśnieniomierz pokazuje stabilny poziom (np. 6 bar). Brak gwałtownych spadków w instalacji sugeruje brak poważnych nieszczelności.
Zadaj sygnały sterowania
Z poziomu sterownika PLC lub ręcznych przycisków aktywuj zawory główne. Obserwuj, czy przy pomocy zaworów wspomagających przełączają się w odpowiednim czasie (krótki, wyraźny klik).
Słuchaj dźwięków pracy
Nienormalne stuki, syczenie czy piski mogą sygnalizować wadliwe złożenie, zadrapania suwaka lub nieszczelności. Poprawnie działający zestaw powinien generować tylko charakterystyczne kliknięcia i równomierny wypływ powietrza w porcie wydechu.
Sprawdź czasy cykli
Jeśli dane technologiczne wymagają określonego czasu ruchu siłownika, zweryfikuj stoperem. Powinno się zgadzać z projektem. Ewentualne opóźnienia mogą wynikać z niewłaściwej instalacji zaworu wspomagającego lub z nieprawidłowego montażu uszczelnień.
Dokonaj korekt
Jeśli występują drobne wycieki, dokręć złączki lub śruby. Gdy zawór nie działa gładko, może to świadczyć o źle włożonej uszczelce z kompletu naprawczego bądź o brudzie w kanale. W takim wypadku rozważ ponowne otwarcie i dokładne czyszczenie.

6. Zalecenia eksploatacyjne

Regularne przeglądy
Co pewien czas (np. raz na pół roku) zaleca się sprawdzić dokręcenie śrub w płycie przyłączeniowej i brak korozji w strefie uszczelnień. Obejrzyj też cewki zaworów wspomagających, czy nie są przegrzane lub pęknięte.

Magazynowanie części zapasowych
Trzymaj w magazynie co najmniej kilka kompletów naprawczych DTE, by w razie awarii zaworu można było niezwłocznie przystąpić do wymiany uszczelek. Kontroluj daty ważności elastomerów (NBR, FKM), bo z czasem mogą tracić elastyczność.

Czyste powietrze
Filtracja i odolejanie powietrza mają olbrzymi wpływ na żywotność uszczelek i małych kanałów pilotowych. Zadbaj o wysokiej klasy filtry i osuszacze w głównej stacji przygotowania powietrza. Brud i woda to główni wrogowie zaworów.

Bezpieczne prace serwisowe
Zawsze informuj współpracowników, że dokonujesz prac na linii pneumatycznej, i oznacz wyłączone obszary. Zapewnij blokady (Lockout/Tagout) na zaworach odcinających sprężone powietrze.

Poniżej prezentujemy zestawienie najczęstszych pytań związanych z akcesoriami z serii DTM: Kompletami naprawczymi DTE, Płytami przyłączeniowymi DTE i Zaworami wspomagającymi. Odpowiedzi pomagają rozwiać wątpliwości oraz usprawniają codzienną praktykę w zakładach przemysłowych.

Czy komplety naprawcze DTE pasują do wszystkich zaworów pneumatycznych?
Komplety naprawcze DTE zostały zaprojektowane z myślą o określonych modelach zaworów (np. DTE, ZMG, ZE, ZDE). Należy sprawdzić w dokumentacji bądź zapytać dostawcę, czy dany zestaw naprawczy jest kompatybilny z naszym zaworem. W obrębie rodziny DTE często występuje kilka wariantów wymiarowych i uszczelnień, dlatego ważne jest poznanie numeru katalogowego zaworu.
Jak często trzeba wymieniać uszczelnienia w zaworze z użyciem kompletów naprawczych?
Zależy to od intensywności użytkowania, warunków środowiskowych (zapylenie, wilgotność), jakości powietrza (filtracja) i ciśnienia roboczego. Przeciętnie można założyć przegląd i ewentualną wymianę uszczelek co 6–24 miesiące w aplikacjach typowych. W systemach mniej obciążonych bywa, że uszczelki działają poprawnie przez kilka lat.
Czy płyty przyłączeniowe DTE wymagają specjalnego uszczelnienia przy montażu zaworów?
Z reguły stosuje się dedykowane O-ringi lub uszczelki czołowe dołączone do zaworu. Powierzchnia styku płyty jest gładka i precyzyjnie obrobiona, więc nie trzeba dodatkowo używać taśmy teflonowej między zaworem a płytą. Taśma lub pasta uszczelniająca może być konieczna jedynie przy wkręcaniu zewnętrznych złączy (nypli, kolanek) w porty płyty.
Czy można łączyć kilka płyt przyłączeniowych w jeden długi moduł?
Tak, w wielu modelach to standardowa procedura. Można tworzyć tzw. wyspy zaworowe, gdzie jedna płyta łączy się z kolejną. Ważne, by zwrócić uwagę na przewidziane otwory przelotowe na zasilanie i na system mocowania. Instrukcje producenta często zawierają schemat łączenia szeregowego.
Jak dobrać właściwy zawór wspomagający do zaworu głównego DTE?
Sprawdź rozmiar i typ zaworu głównego (np. DTE 5/2 G1/2), a następnie w katalogu CPP PREMA poszukaj zaworu wspomagającego (EVM 3/2, MVB 3/2) przypisanego do tego modelu. Ważne jest też napięcie cewki i jej moc (np. 24V DC 6,5W), aby pasowało do sterownika w maszynie. Jeśli w katalogu brakuje bezpośredniej informacji, skonsultuj się z działem technicznym dostawcy.
Czy zawory wspomagające są potrzebne we wszystkich aplikacjach?
Nie zawsze. Zawór wspomagający jest przydatny, gdy zawór główny jest duży i wymaga sporej siły do przełączenia. Dzięki modułowi pilotowemu można zastosować mniejszą cewkę w samym zaworze głównym i osiągnąć szybsze działanie. W małych zaworach, np. G1/8, pilotowanie bywa zbędne, bo cewka i tak ma niedużą moc.
Jakie są typowe przyczyny awarii uszczelnień w zaworach DTE, nawet przy zastosowaniu kompletów naprawczych?
Najczęściej to:
- Zanieczyszczenia w powietrzu (brak filtra lub niewystarczająca filtracja).
- Przekroczenie dopuszczalnego ciśnienia.
- Praca w zbyt wysokiej temperaturze.
- Stare, zwietrzałe uszczelki trzymane w magazynie ponad zalecany okres.
- Błędy montażu (skręcone oringi, niewłaściwy moment dokręcania).
Czy płyty przyłączeniowe sprawdzą się w środowiskach o dużej wilgotności?
Tak, o ile wybierze się właściwy materiał (aluminium anodowane, stal nierdzewna) i zapewni dobrą ochronę antykorozyjną. Wpływ będzie też miała obecność uszczelnień chroniących gwinty, by woda nie wnikała do kanałów. Zdarza się, że płyty są malowane proszkowo lub anodowane właśnie po to, by oprzeć się korozji w wilgotnych środowiskach.
Czy mogę naprawiać płyty przyłączeniowe?
Z reguły uszkodzona płyta (np. pęknięta czy z uszkodzonym gwintem) nie nadaje się do trwałej naprawy. Lepiej wymienić ją na nową, by mieć pewność co do szczelności i bezpieczeństwa. Próby spawania czy klejenia aluminium często nie zapewniają fabrycznych parametrów.
Jak rozpoznać, że zawór wspomagający wymaga wymiany lub regeneracji?
Oznaki to spadek prędkości przełączania zaworu głównego, nieszczelność pilotowa, brak charakterystycznego kliknięcia cewki lub wyciek powietrza z obudowy. Jeżeli cewka się nadmiernie grzeje albo zawór nie reaguje na sygnał elektryczny, prawdopodobnie nastąpiło uszkodzenie uzwojenia. W takich wypadkach warto skontaktować się z serwisem i ewentualnie nabyć nowy moduł pilotowy.
Czy w płycie przyłączeniowej mogę zamontować zawór innej marki niż DTE?
Teoretycznie tak, jeśli rozstaw śrub i portów się zgadza. Jednak CPP PREMA tworzy płyty głównie z myślą o swoich zaworach (DTE, ZMG, ZE, ZDE). Inny producent może mieć minimalnie inne gabaryty, co spowoduje nieszczelności lub brak możliwości dokręcenia śrub w odpowiedni sposób. Zwykle zaleca się stosowanie pasujących zestawów jednego dostawcy.
Jakie jest dopuszczalne ciśnienie minimalne w zaworach wspomagających?
Przeważnie piloty potrzebują ok. 1–2 bar do pewnego przełączenia zaworu głównego. Jeżeli ciśnienie spada poniżej tej wartości, pilot może nie wygenerować dość siły na suwak główny.
Czy komplety naprawcze można przechowywać przez długi czas?
Tak, lecz elastomery (NBR, FKM) starzeją się, zwłaszcza w ciepłym lub wilgotnym otoczeniu. Zwykle rekomenduje się przechowywanie w chłodnym, suchym miejscu, w szczelnych opakowaniach. Warto też nie przekraczać 2–3 lat przechowywania, jeśli chcemy mieć pewność zachowania optymalnej elastyczności uszczelek.
Jak radzić sobie z drobnymi wyciekami po montażu płyty przyłączeniowej?
Możliwe, że śruby są za słabo dokręcone, oringi w zaworze są źle ułożone lub gwinty złączek nie zostały szczelnie uszczelnione. Sprawdź te trzy aspekty w pierwszej kolejności. Jeśli nieszczelność jest między płytą a zaworem, być może oring pękł lub wpadł w rowek skośnie.
Czy w zaworach wspomagających konieczna jest okresowa wymiana smaru?
Z reguły piloty EVM/MVB nie wymagają osobnego smarowania, bo praca jest krótka i styk ślizgowy minimalny. Drobna ilość smaru syntetycznego bywa dodana fabrycznie, ale nie ma zaleceń okresowej wymiany jak w przypadku przekładni. Kluczowe jest jedynie filtrowanie i odolejenie powietrza z instalacji.
Czy płyty przyłączeniowe wytrzymają wibracje w maszynach budowlanych?
Jeśli prawidłowo się je zamocuje (solidne śruby, ewentualnie elementy antywibracyjne), to tak. Aluminium anodowane i stal konstrukcyjna malowana proszkowo są dość wytrzymałe. W cięższych warunkach można rozważyć płyty ze stali nierdzewnej. Najważniejsze, by złączki i śruby nie poluzowały się wskutek drgań.
Dlaczego cewka zaworu wspomagającego nagrzewa się podczas pracy?
Przepływ prądu przez uzwojenie generuje ciepło, to naturalny proces. W normalnych warunkach cewka może się rozgrzać do kilkudziesięciu stopni powyżej temperatury otoczenia. Jeśli jednak jest ona zbyt gorąca w dotyku (powyżej 70–80°C), może to sygnalizować przeciążenie bądź zbyt wysokie napięcie.
Czy mogę w dowolnym momencie rozbudować płytę o kolejną sekcję zaworową?
Tak, jeżeli płyta została zaprojektowana w formie modułowej (wiele posiada dodatkowe otwory i kanały przelotowe). Wówczas wystarczy dokręcić kolejny moduł płyty, zapewnić wspólne zasilanie powietrzem i zamocować nowy zawór. To ogromne udogodnienie w dynamicznie rozwijających się fabrykach.
Jak ograniczyć hałas przy wydechu powietrza z zaworów?
Można zainstalować tłumiki lub filtry wydechu w portach R, S płyty przyłączeniowej bądź wylotach zaworów. Zmniejszy to poziom dźwięku wydawanego podczas przełączania, co poprawi komfort pracy obsługi.
Co zrobić, jeśli mam wątpliwości, jak zainstalować komplet naprawczy lub płytę przyłączeniową?
Najlepiej sięgnąć do oficjalnej dokumentacji technicznej CPP PREMA lub skontaktować się z działem wsparcia producenta. Możesz również poprosić o wizytę serwisanta, jeśli masz skomplikowaną linię produkcyjną i potrzebujesz gwarancji prawidłowego uruchomienia.

Regionalni specjaliści
